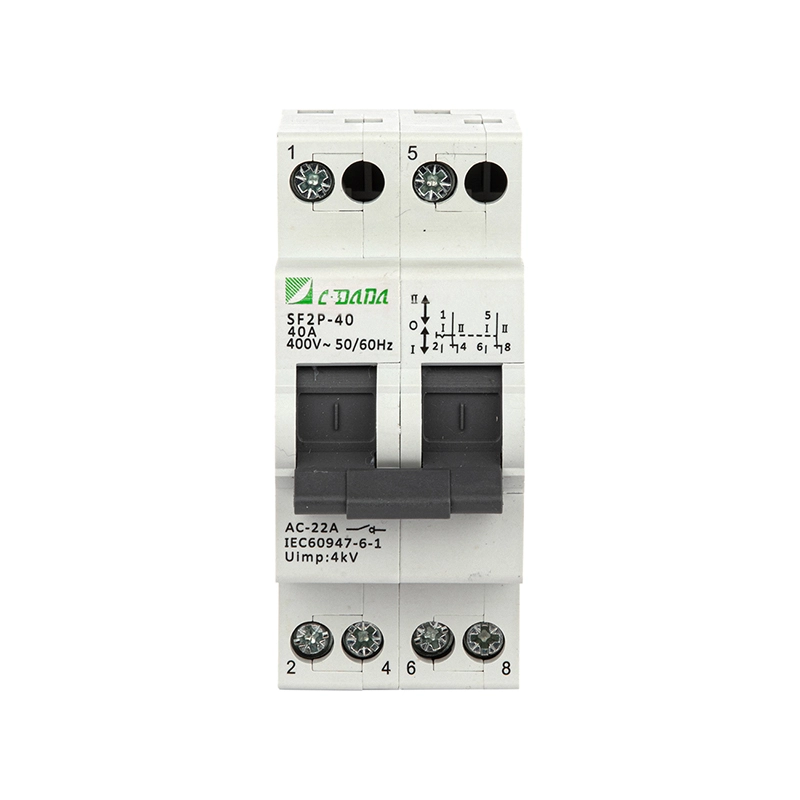

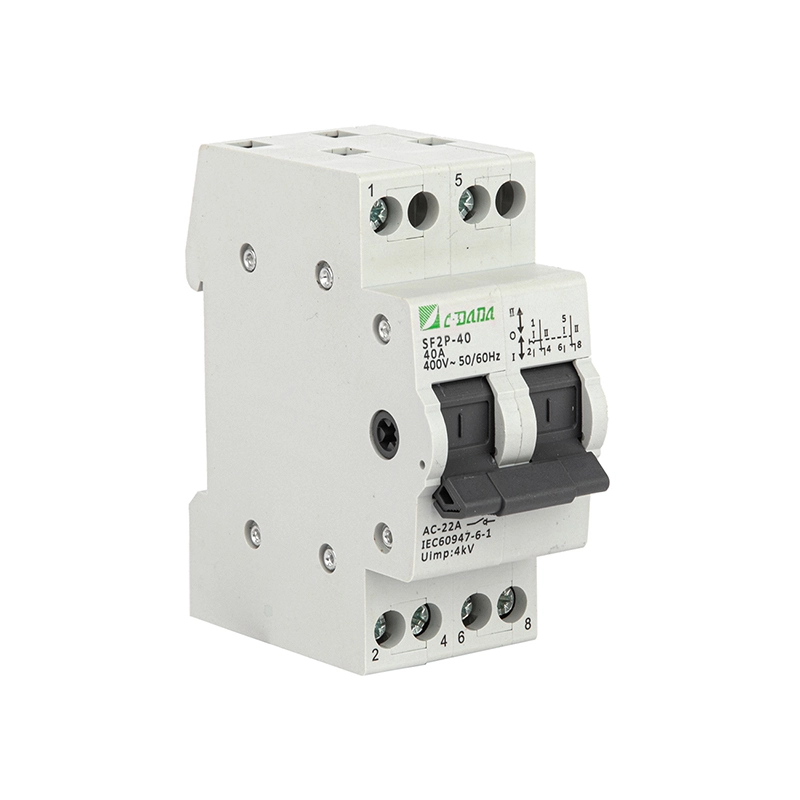

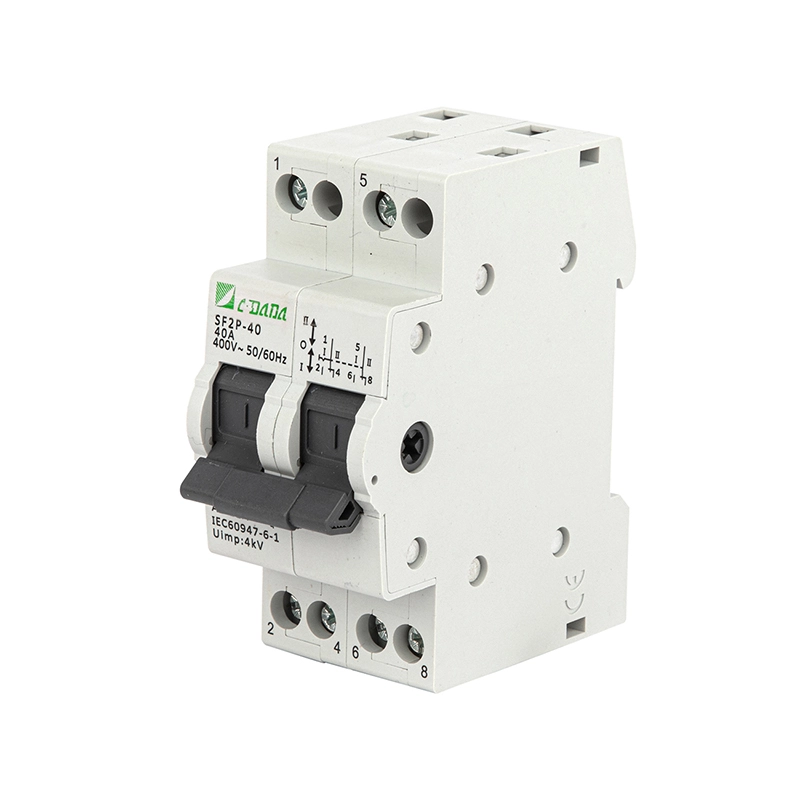

2P 전환 스위치

CDADA SF 시리즈 2P 전환 스위치를 사용하여 안전하고 안정적인 전원 전환을 보장하세요. 이 스위치는 주거용, 상업용 및 경공업 애플리케이션의 중요한 회로 변환에 적합합니다. 이 DIN 레일 장착형 마이크로 전환 스위치는 명확한 3위치 작동(I -OFF-II)으로 듀얼 전원 또는 부하를 지원하여 주전원/그리드와 백업/발전기 공급 장치, 모터 정방향/역방향 제어 또는 위상/전압 모니터링 회로 간의 원활한 전환을 가능하게 합니다.

AC 50/60Hz, 230~400V 및 16A~125A의 전류 정격을 갖춘 CDADA 2P 전환 스위치는 IEC 60947-3 및 EN 60947-3 표준을 준수합니다. ON/OFF 위치 표시기, 고전도 접점 및 스프링 보조식 빠른 연결/차단 메커니즘을 갖추고 있어 빈번한 수동 작업에서도 안정적인 성능을 보장합니다. MCB 및 접촉기와 함께 모듈식 설치를 위해 설계된 이 제품은 건물의 배전반, 펌프실, 통신 캐비닛 및 비상 조명 시스템에 이상적입니다.

주요 사양

시리즈: SF 시리즈 2P 수동 전환 스위치

브랜드: CDADA | 제조자: 상해 DADA 전기 CO.,LTD

극: 2P(이중 극) — 1P~4P 변형으로 제공

정격 전류: 16A – 125A(주변 온도 40°C 이상에서는 80% 감소)

정격 전압: 230/400V AC, 50/60Hz

절연 전압(Ui): 500V

활용범주: AC-22A(저항성 및 유도성 부하 혼합)

단시간 내전류(Icw): 1초 동안 12×Ie

제작 용량: 20×Ie, t=0.1s

기계적 수명: 8,500회 작동

전기적 수명: 1,500회 작동(부하 시)

오염도: II

장착: 표준 TH35 DIN 레일

작동: 수동 3위치 핸들(I – O – II)

표시기: 핸들 정렬을 통해 눈에 보이는 ON/OFF 위치

터미널: 케이블 또는 버스바 연결

조임 토크:

1.2N·m(16~40A)

3.5N·m(63~125A)

안전 참고 사항: 아크 소화실 없음 → 단락 보호를 위해 업스트림 퓨즈/MCB와 함께 사용해야 함

기술 데이터 시트

CDADA 2P 전환 스위치를 선택하는 이유는 무엇입니까?

★ 안전한 3위치 절연

True OFF(O) 위치는 유지 관리 및 백피드 방지 안전에 중요한 두 소스를 모두 분리합니다.

★ DIN 레일 모듈식 설계

MCB와 함께 몇 초 만에 설치 - 공간을 절약하고 스마트 빌딩 또는 OEM 인클로저의 패널 레이아웃을 단순화합니다.

★ 높은 신뢰성의 접점

최적화된 동적-정적 접촉 형상은 낮은 저항과 장기적인 안정성을 보장합니다.

★ 글로벌 규정 준수

유럽, 아시아, 아프리카 및 라틴 아메리카에서 승인된 IEC 60947-3 인증을 받았습니다.

★ 사용자에게 안전한 작동

스프링 보조 메커니즘으로 부분 맞물림을 방지합니다. 63A+ 모델의 경우 확장 핸들이 옵션입니다.

★ 다양한 응용 프로그램

발전기 전환에서 모터 방향 반전까지 - 하나의 스위치, 다양한 기능.

일반적인 애플리케이션

백업 전력 시스템: 유틸리티와 발전기 간 전환

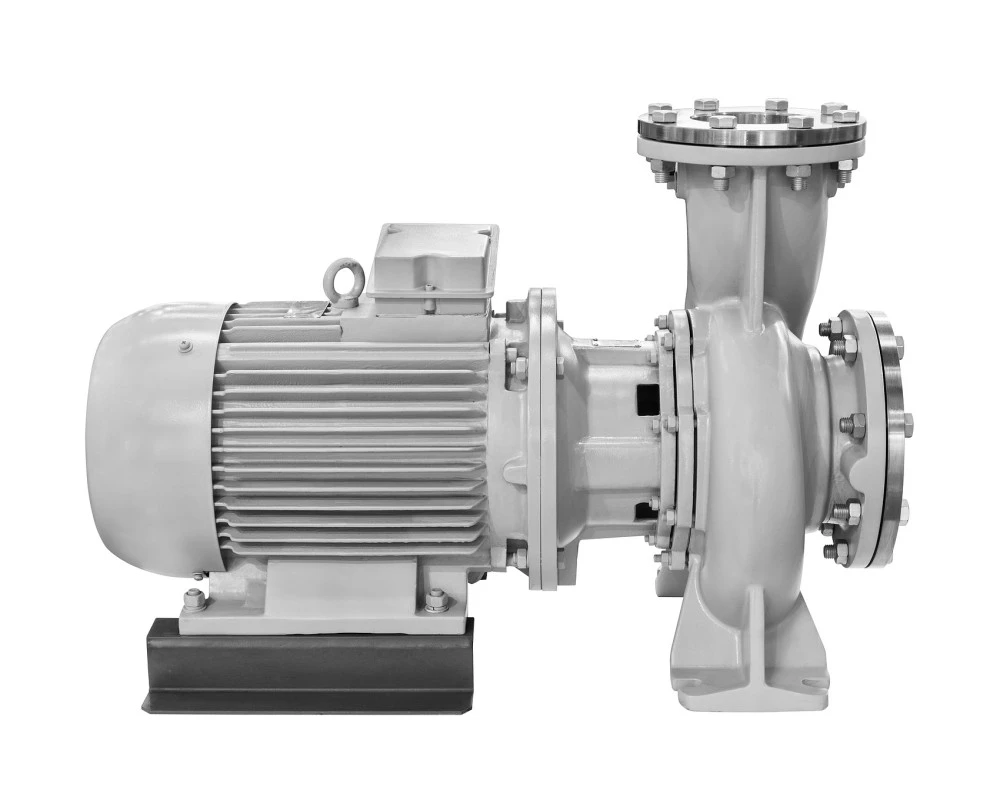

모터 제어: 소형 펌프 또는 팬의 정/역 회전

측정 회로: 계량 패널의 전압/위상 선택

건물 자동화: 이중 HVAC 장치 전환, 비상 조명 전송

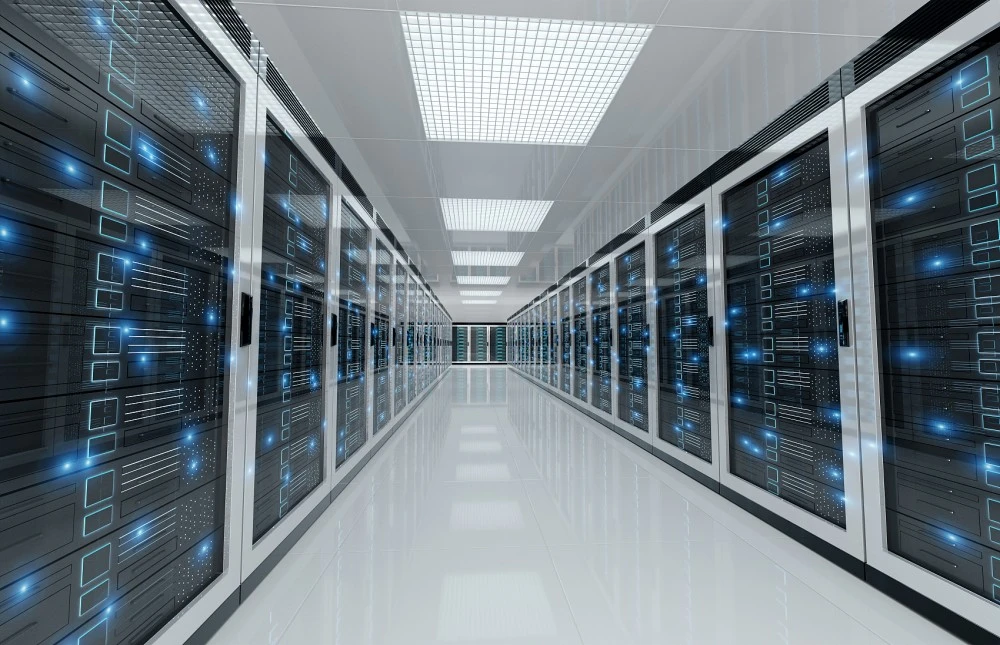

통신 및 데이터 센터: 중복 PSU 소스 선택

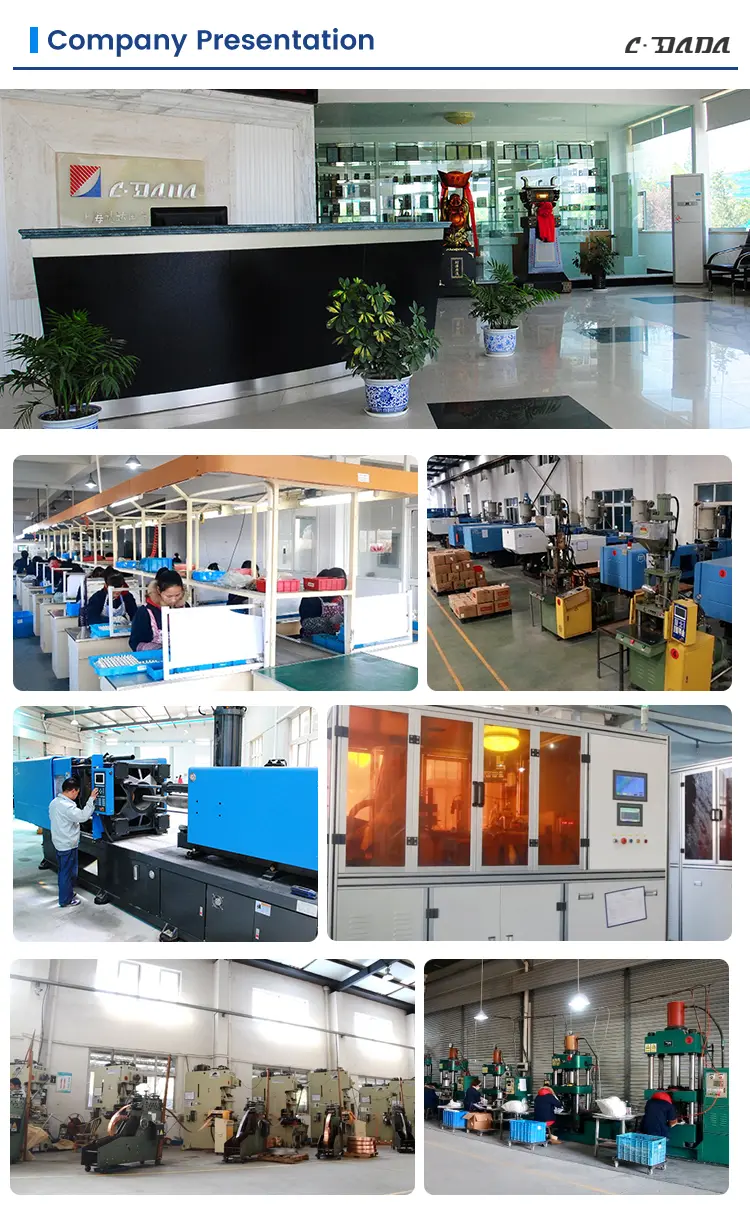

CDADA 소개

★ 우리의 주요 장점은 다음과 같습니다.

1) 국제 인증을 완료하고,

2) 강력한 OEM/ODM 역량,

3) 높은 비용 대비 성능 비율,

4) 안정적인 대규모 생산 능력,

5) 광범위한 수출 경험.

★ 당사의 제품은 일대일로 시장에 중점을 두고 동남아시아, 중동, 남미, 아프리카, 유럽 및 CIS 국가에 성공적으로 수출되고 있습니다.

★ 우리는 R&D에 지속적으로 투자하고, 글로벌 표준과 시장 동향을 모니터링하며, 업계 전문가와 협력하여 제품 포트폴리오를 업그레이드합니다.

자주 묻는 질문

Q1: 부하 상태에서 전환할 수 있나요?

A1: 권장되지 않습니다. SF 시리즈 2P 전환 스위치에는 아크 소화실이 없습니다. 전환하기 전에 항상 회로의 전원을 차단하거나 무부하 전송(예: 절연체 기능)에만 사용하십시오. 활부하 스위칭의 경우 전동 ATS 또는 퓨즈 스위치 단로기를 고려하십시오.

Q2: 왜 “O”(OFF) 위치가 있나요?

A2: 중앙 OFF 위치는 두 전원으로부터의 완전한 격리를 보장합니다. 이는 유지 관리 안전과 발전기 또는 인버터로의 백피드 방지에 필수적입니다.

Q3: 이 스위치에는 퓨즈가 필요합니까?

A3: 그렇습니다. 오류 전류를 차단할 수 없으므로 항상 시스템의 예상 단락 전류 정격에 맞는 업스트림 퓨즈 또는 MCB와 쌍을 이루십시오.

Q4: 모터 방향을 제어할 수 있나요?

A4: 예. 소형 모터의 경우 2P 스위치는 올바르게 배선되면 위상 순서를 역전시킬 수 있습니다. 방향을 바꾸기 전에 모터가 정지되고 전원이 차단되었는지 확인하십시오.

Q5: 다른 브랜드 대신 CDADA를 선택하는 이유는 무엇입니까?

A5: CDADA는 다음을 제공합니다.

● 진정한 3위치 기계식 인터록(플로팅 상태 없음)

● 글로벌 패널 표준과 DIN 레일 호환성

● 스위치 위치를 시각적으로 명확하게 표시

● 안정적인 접촉 압력을 위한 견고한 스프링 메커니즘

● 전체 IEC 인증 및 기술 지원을 통한 경쟁력 있는 가격
