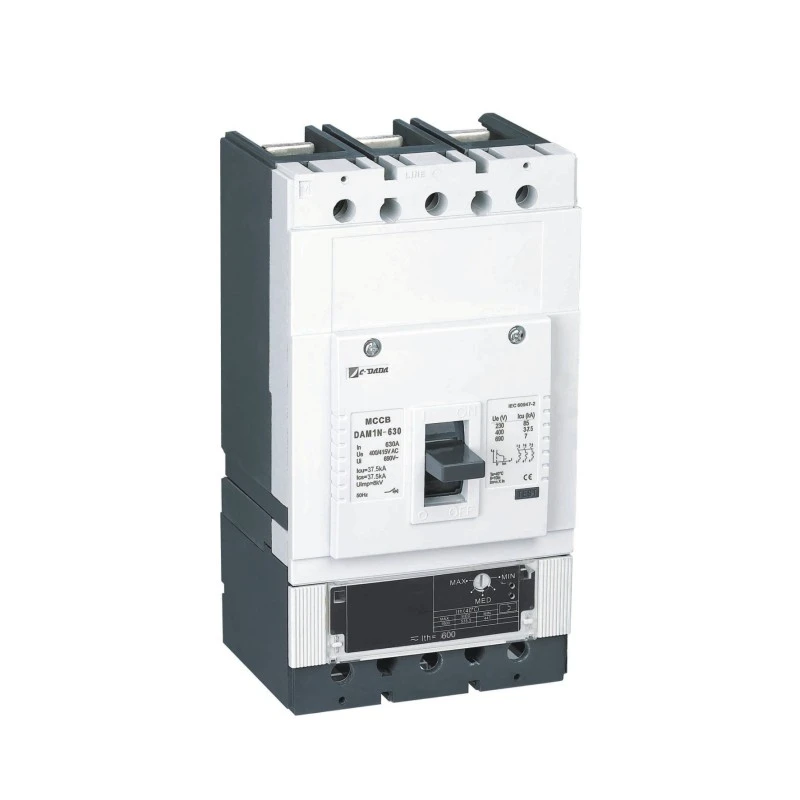

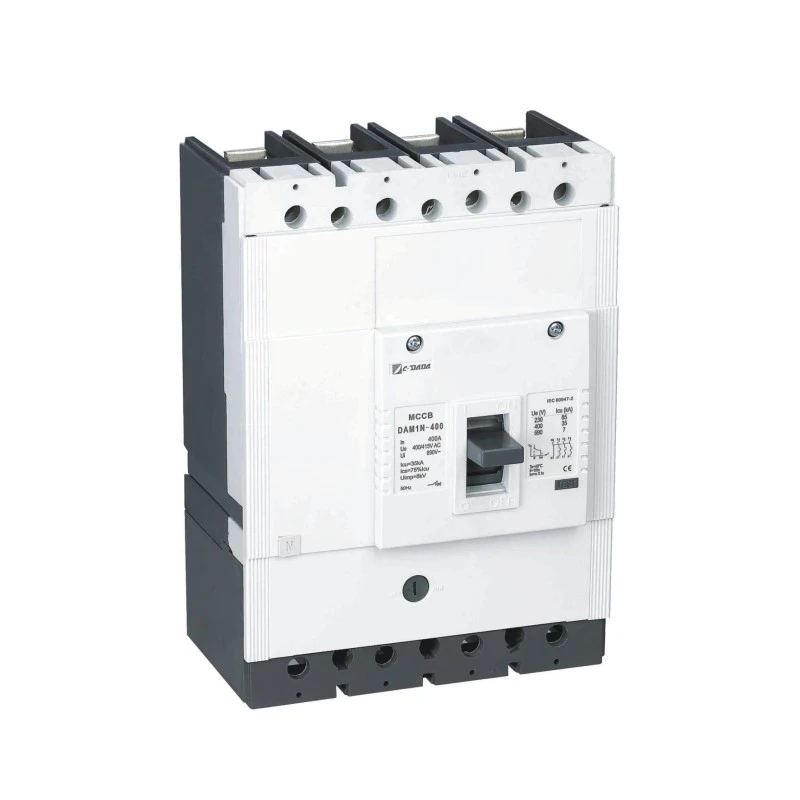

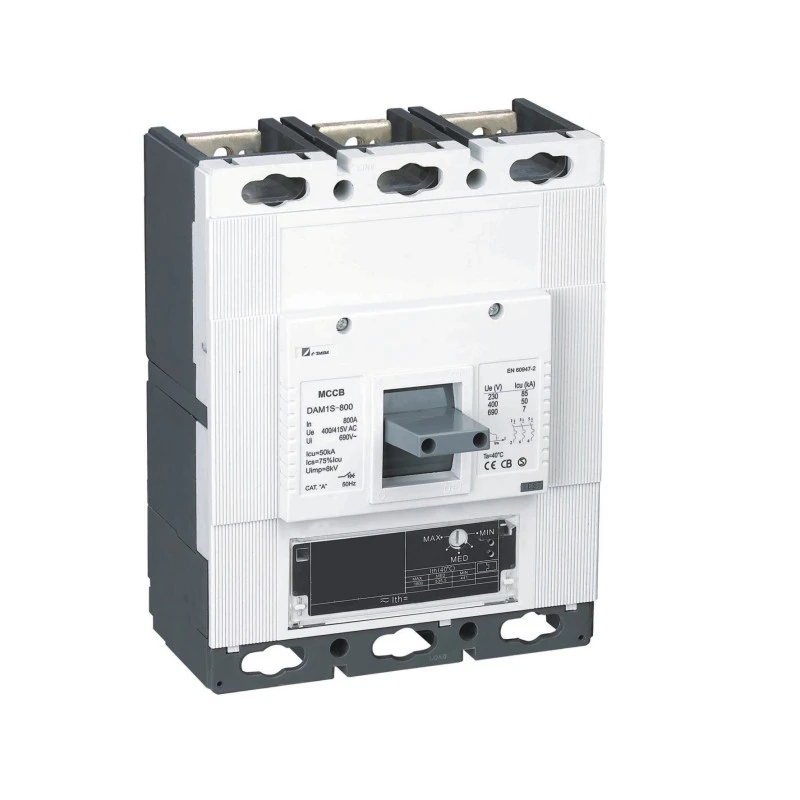

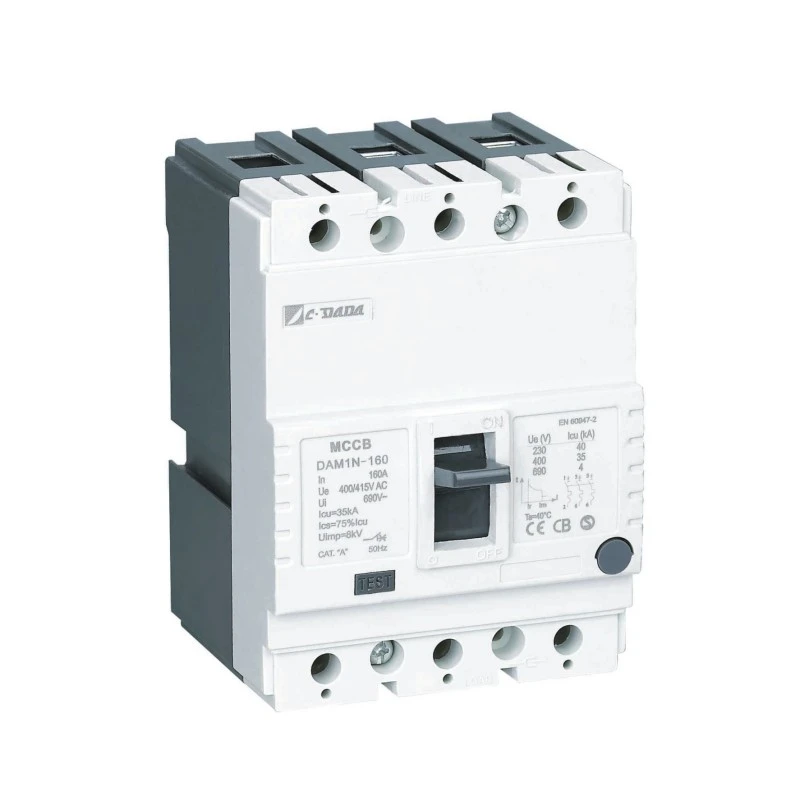

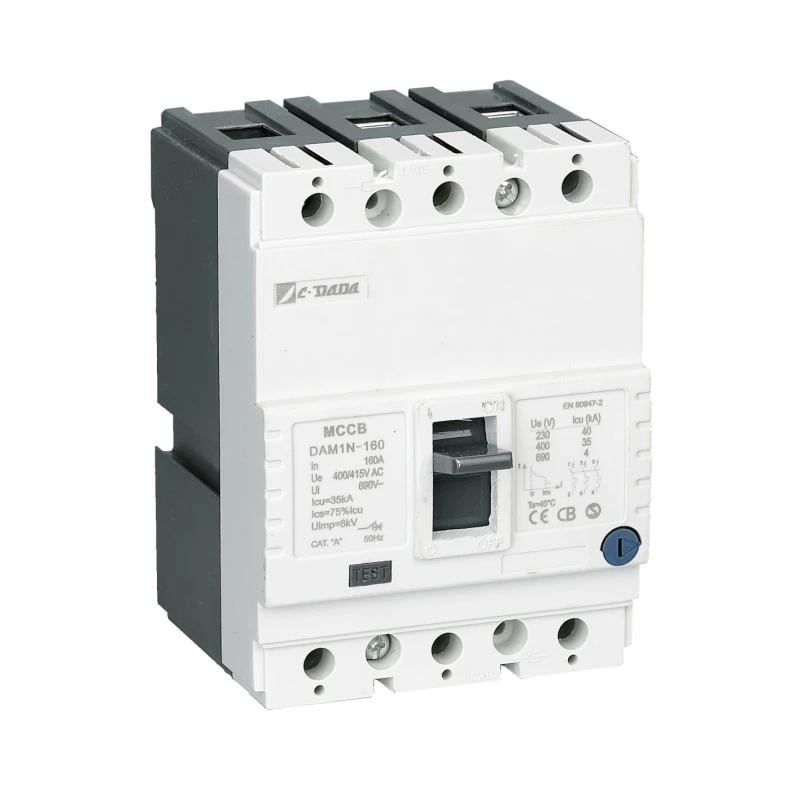

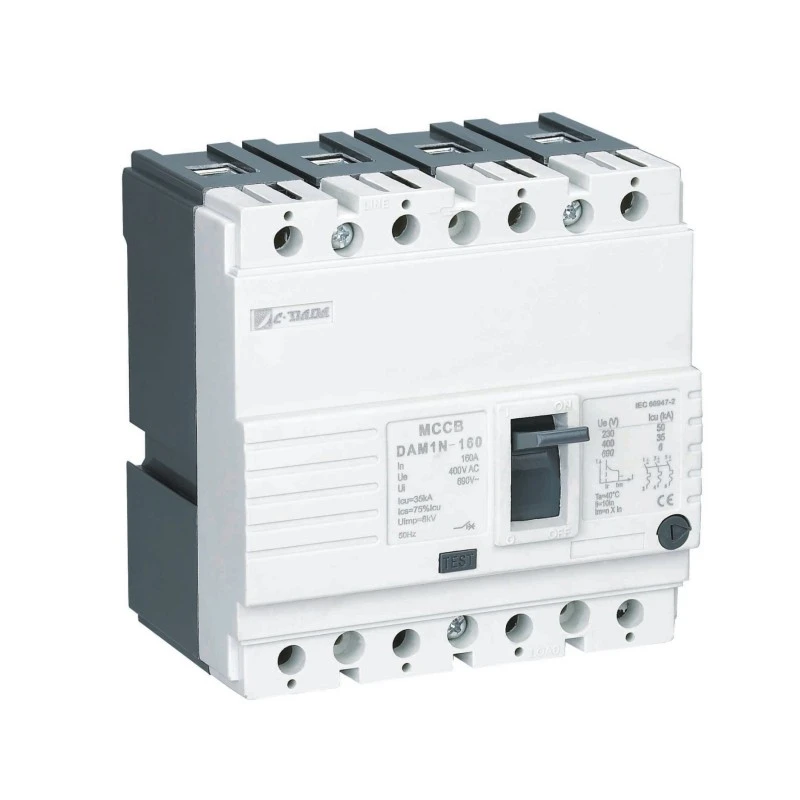

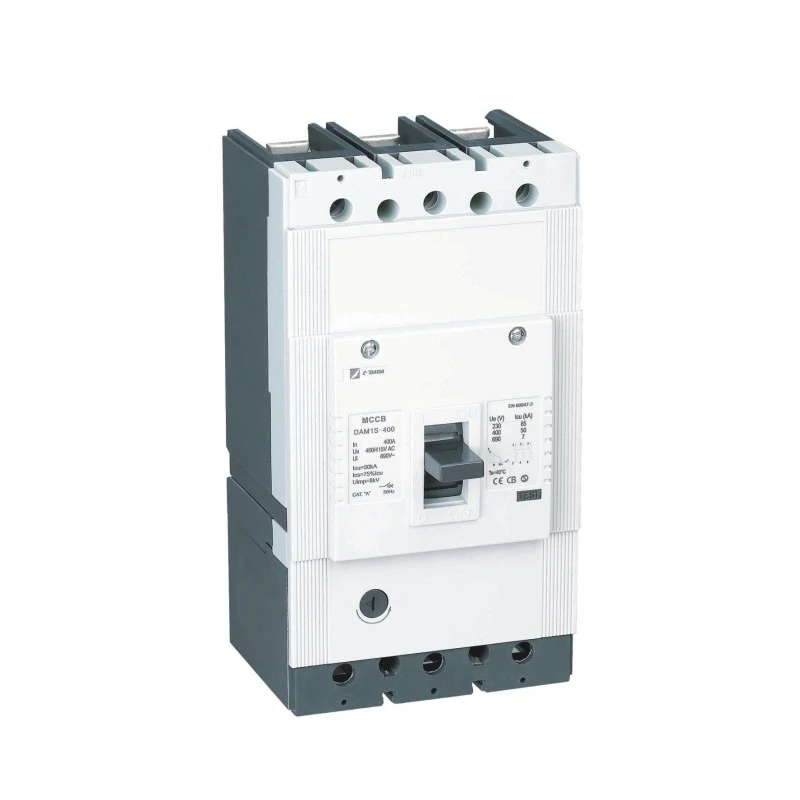

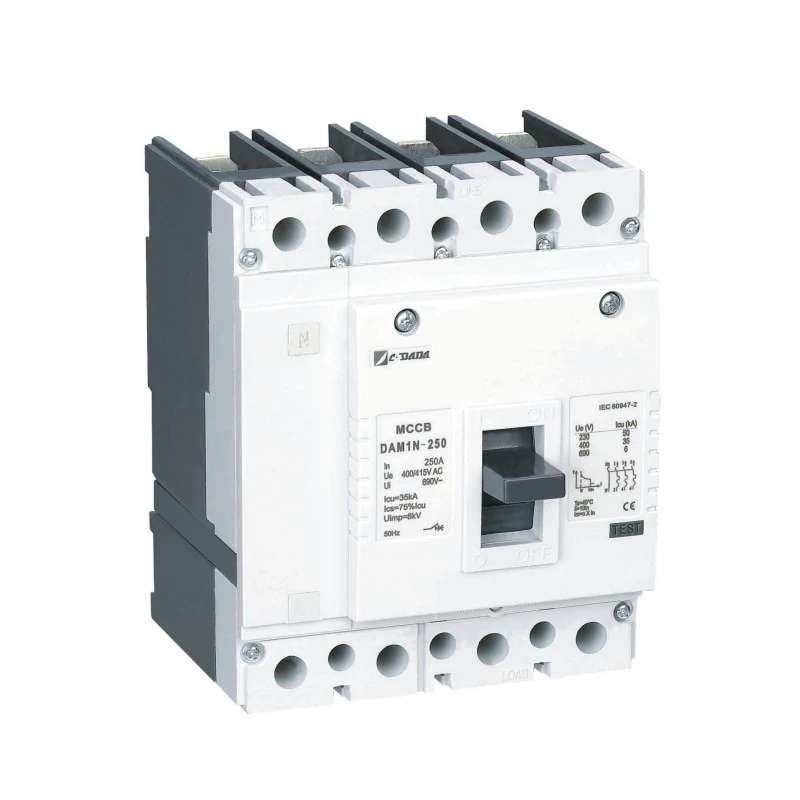

열 조절식 성형 케이스 회로 차단기

Model:DAM1 Series

신뢰할 수 있는 공장인 Shanghai DADA Electric 인증(ASTA, KEMA, CE) 및 조정 가능한 열 설정(70-100% In)에서 CDADA DAM1 시리즈 열 조절식 성형 케이스 회로 차단기를 만나보세요. 산업 응용 분야의 정밀한 과부하 보호에 이상적입니다. 400V/415V에서 최대 1600A의 3P/4P 구성으로 제공됩니다. OEM 및 대량 구매자에게 적합합니다.

문의 보내기

제품 설명

Shanghai DADA Electric CO., LTD.의 DAM1 시리즈 열 조절식 성형 케이스 회로 차단기 세계적 수준의 표준을 충족하도록 설계되어 과부하 및 단락 조건 모두에 대해 강력한 보호 기능을 제공합니다. In의 70% ~ 100% 범위에서 조정 가능한 열 설정 범위를 갖춘 이 차단기는 특정 애플리케이션 요구 사항에 맞게 미세 조정할 수 있습니다.

3P 및 4P 구성으로 제공되며 400V/415V에서 최대 1600A 정격을 제공하며 ASTA, KEMA, CE, CB, SEMKO 및 RoHS와 같은 글로벌 인증을 획득하여 여러 지역에서 규정 준수를 보장합니다.

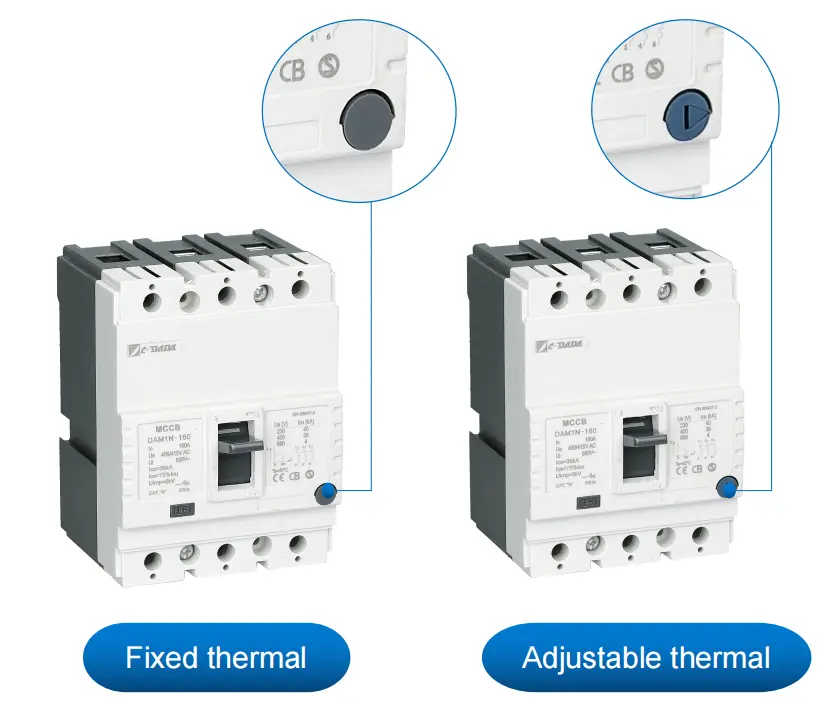

Thermal Adjustable Moulded Case Circuit Breaker

DAM1 열 조절식 성형 케이스 회로 차단기의 전기적 매개변수

열조절형 MCCB(0.7-1)In
사진	모델	암호	ICU(KA)	IC(KA)	정격전류 -에	우이(V)	우에(V)	폴	유임프(V)
	DAM1-160	B	25	12.5	10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A	750V	400/415V	3P / 4P	8000
		N	35	26.25
		S	50	37.5

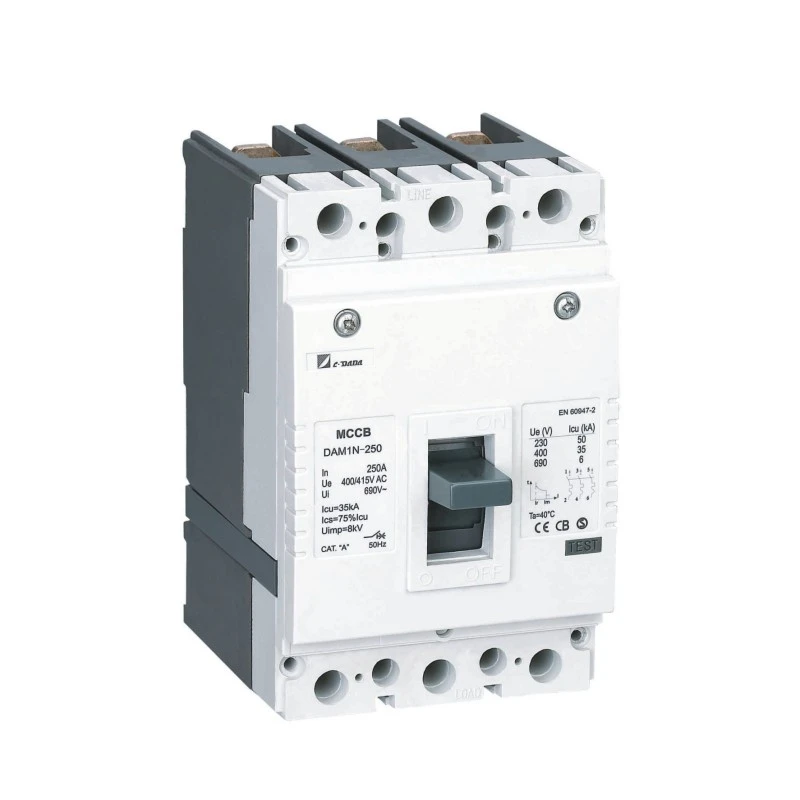

	DAM1-250	N	35	26.25	63 - 80-100-125 - 160(180) - 200(225) - 250(320)A	750V	400/415V	3P /4P	8000
		S	50	37.5
		H	65	48.75
		G	85	51
	DAM1-630(400)	N	35	26.25	250 - 315 (350) - 400 - 500 - 630A	750V	400/415V	3P /4P	8000
		S	50	37.5
		H	70	52.5
		G	85	52.5
	DAM1-800	N	35	35	400 - 500 - 630 (700) - 800 -1000A	750V	400/415V	3P /4P	8000
		S	50	37.5
		H	70	52.5
		G	85	52.5
	DAM1-1600	S	65	50	800 -1000 - 1250 - 1600A	750V	400V	3P / 4P	8000
		H	85	50
		G	100	50

주요 사양

Thermal Adjustable Moulded Case Circuit Breaker

모델: DAM1 시리즈 열 조절식 MCCB

유형: 배선용 차단기(MCCB)

폴란드: 3P / 4P

정격 전압(Ue): 400V / 415V AC

정격 전류(In): 16A – 1600A

조정 가능한 열 설정: 70% - 100%

인증: ASTA, KEMA, CE, CB, SEMKO, RoHS

프레임 크기: 6가지 프레임 크기

추가 기능: 푸시-트립 버튼, 별도의 주 접점 및 아크 접점

MCCB 정격 전류 (에이)	열 트립 설정 최소 (0.7인치)	열 트립 설정 최대 (1인치)	조정 가능한 범위 (0.7~1인치)
16	11.2	16	11.2–16
32	22.4	32	22.4~32
63	44.1	63	44.1–63
100	70	100	70~100
250	175	250	175~250
400	280	400	280~400
630	441	630	441~630
800	560	800	560–800
1250	875	1250	875~1250
1600	1120	1600	1120년~1600년

작동 원리 및 보호 메커니즘

★ 열 보호(과부하)

DAM1 시리즈의 열 소자는 지속적인 과전류(> 정격 전류)에 의해 가열될 때 구부러지는 바이메탈 스트립을 사용합니다. In의 70%~100% 사이에서 열 설정을 조정함으로써 사용자는 차단기의 응답 시간을 맞춤화하여 불필요한 트립을 방지하는 동시에 효과적인 보호를 보장할 수 있습니다.
