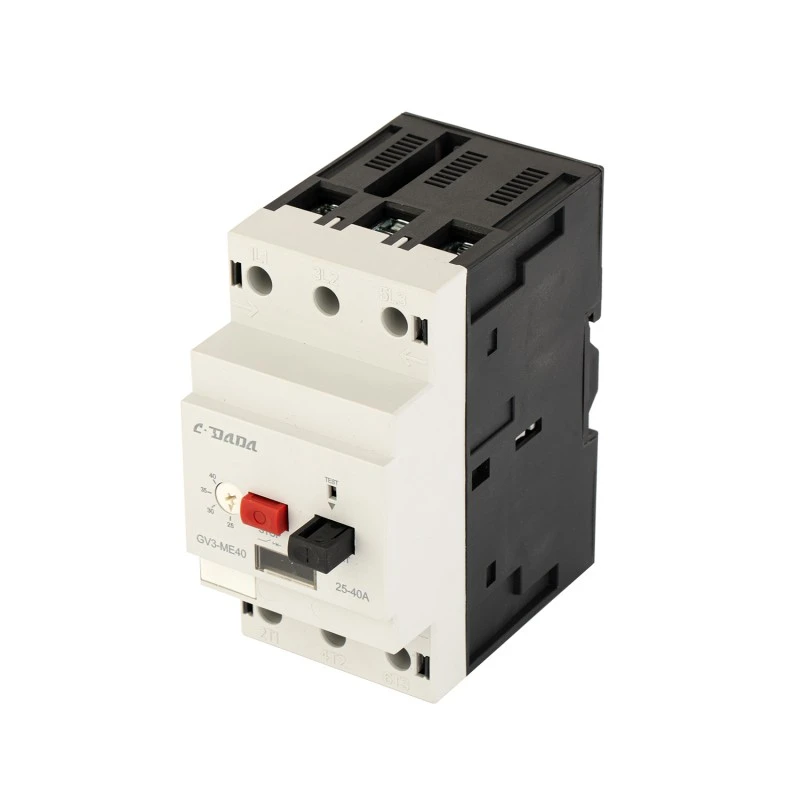

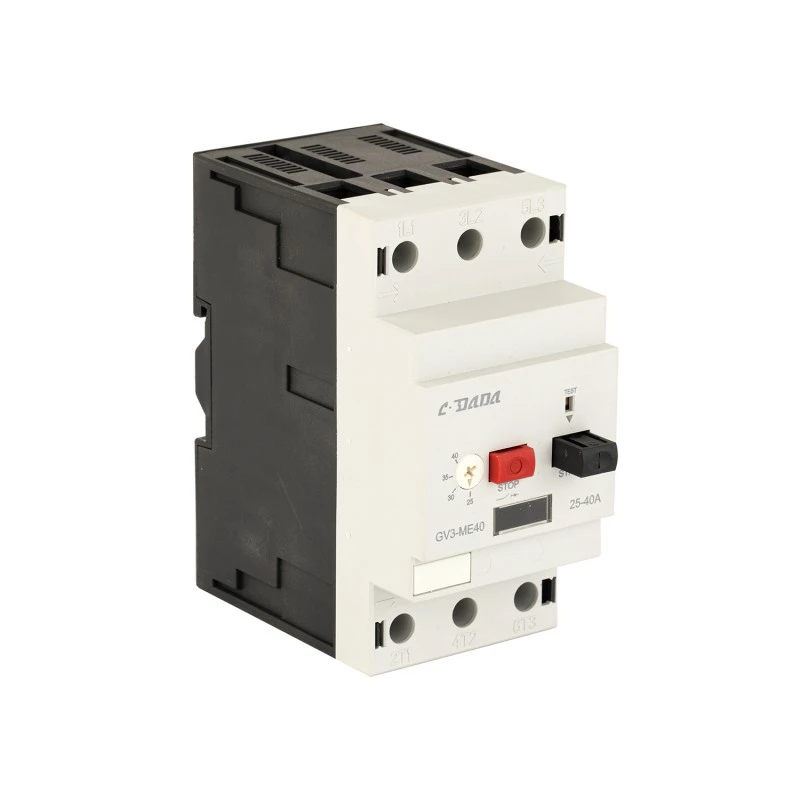

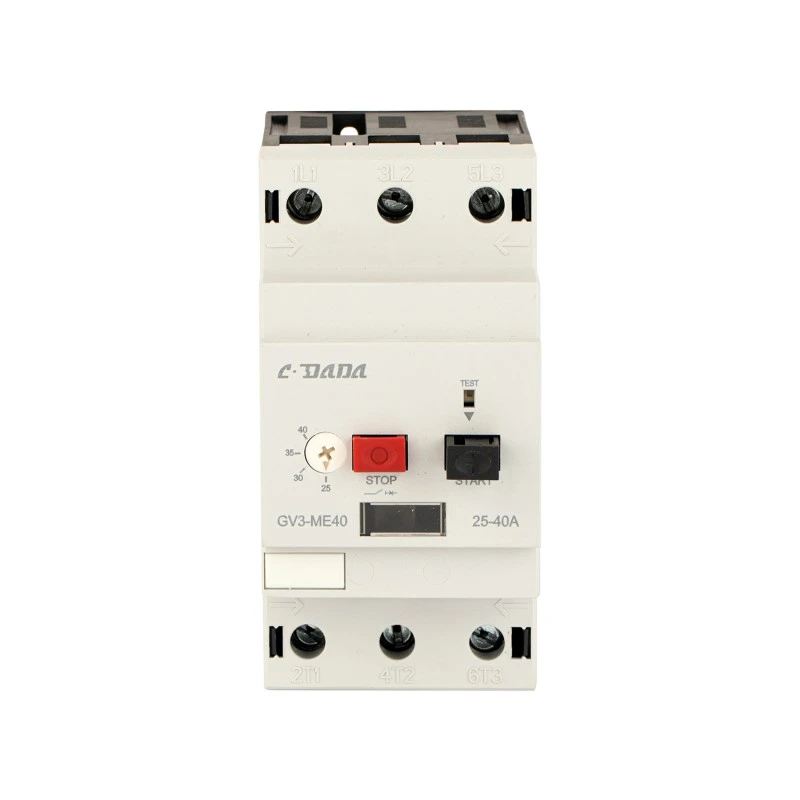

GV3 80A 모터 보호 회로 차단기

Shanghai DADA Electric CO., LTD가 설계한 고급 GV2 GV3 시리즈의 일부인 CDADA GV3 80A 모터 보호 회로 차단기로 안정적인 모터 보호를 보장합니다. 완전 자동화된 생산 및 테스트 장비를 사용하는 차세대 기술 플랫폼에서 설계된 이 모터 보호 회로 차단기(MPCB)는 까다로운 산업 환경에서 모터에 대한 포괄적인 보호 기능을 제공합니다.

25~80A의 설정 전류 범위를 통해 열 과부하 보호, 단락 보호, 위상 손실 감지 및 절연 기능을 모두 하나의 견고한 장치에 통합했습니다. 690V의 정격 절연 전압과 110,000회의 기계 및 전기 작동이 가능한 CE 표준 인증을 받은 GV3 MPCB는 펌프, 팬, 압축기, 컨베이어 및 HVAC 시스템과 같은 애플리케이션에 적합합니다. 온도 보상 기능은 다양한 주변 조건에서 일관된 성능을 보장하며, 보조 접점, 저전압 릴리스, 션트 트립과 같은 옵션 액세서리는 기능과 안전성을 향상시킵니다.

주요 사양

모델 시리즈: GV3 MPCB 80A

브랜드: CDADA | 제조자: 상해 DADA 전기 CO.,LTD

인증: CE

전류 범위 설정: 25A – 80A(다이얼을 통해 조정 가능)

프레임 등급: 80A

정격 작동 전압: 690V AC

정격 절연 전압(Ui): 690V

임펄스 내전압(Uimp): 6000V

작동 주파수: 50/60Hz

트립 등급: 10A(범용 모터 표준)

보호 기능:

★ 열 과부하 보호

★ 단락 보호

★ 위상 손실 보호

★ 격리 기능(가시적 차단)

★ 온도 보상 내장

기계적 수명: 110,000회 작동

전기적 수명(AC-3, 400V): 110,000회

조임 토크: 1.7 N·m

작동 유형: 명확한 트립 표시기가 있는 푸시 버튼 ON/OFF

장착: 35mm DIN 레일

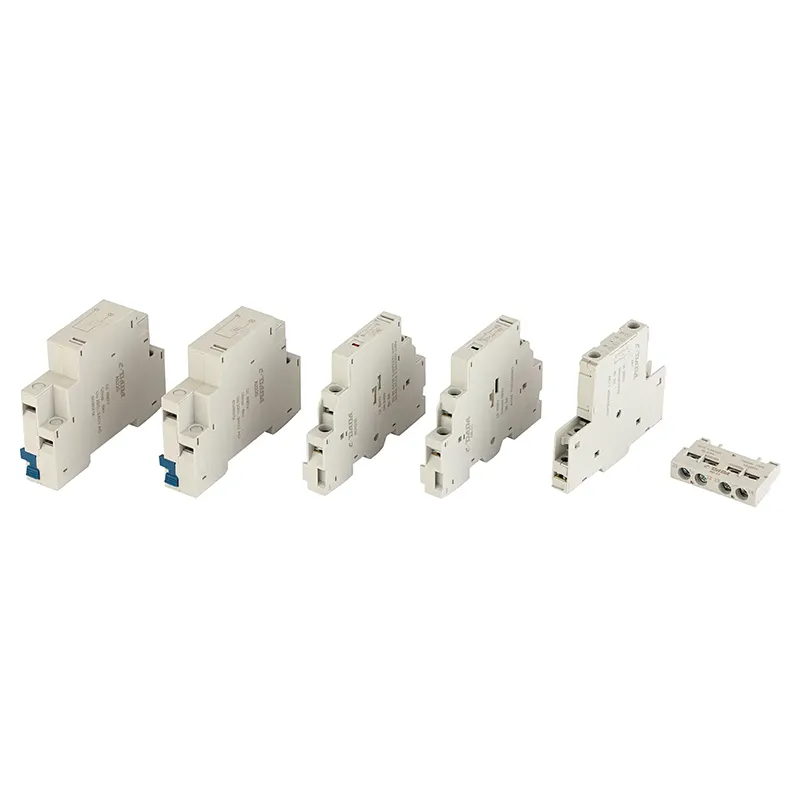

부속품:

AE 순방향 보조 접점

AN측 보조접점

AU 저전압 릴리스

AS 션트 릴리스

개략 차원

CDADA GV3 80A 모터 보호 회로 차단기를 선택하는 이유는 무엇입니까?

★ 포괄적인 보호

회로 차단기 + 열 과부하 계전기 + 절연체를 하나의 장치에 결합하여 패널 공간과 배선 복잡성을 줄입니다.

★ 높은 내구성 및 신뢰성

110,000회의 기계/전기 사이클은 가혹한 조건에서도 오래 지속되는 성능을 보장합니다.

★ 온도 보상

내장된 열 보상 기능은 주변 온도 변화에 관계없이 정확한 트리핑을 보장합니다.

★ 공간 절약형 디자인

컴팩트한 DIN 레일 장착 설계로 공간이 제한된 산업용 제어 패널 및 OEM 기계에 이상적입니다.

★ 전체 액세서리 생태계

AE(순방향 보조), AN(측면 보조), AU(저전압 해제), AS(션트 트립)를 지원하여 원격 신호 처리, 자동 차단 또는 PLC 통합이 가능합니다.

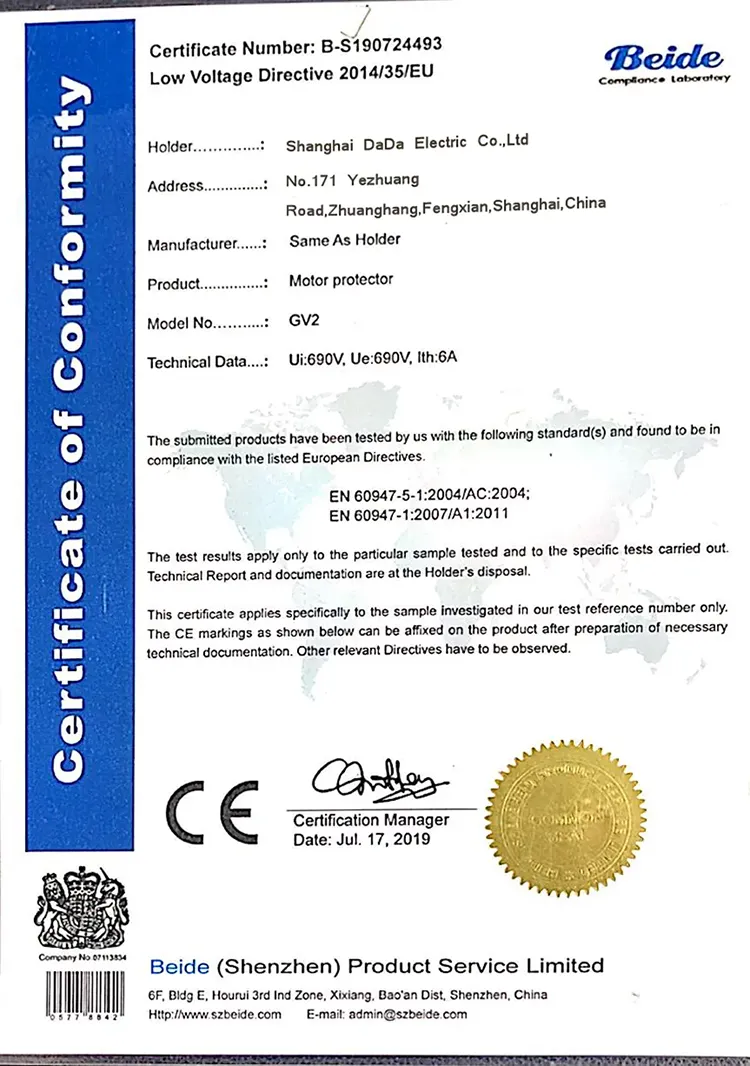

★ 글로벌 규정 준수

690V 정격 CE 인증 - 유럽, 아시아, 아프리카, 라틴 아메리카를 포함한 국제 시장에 적합합니다.

★ 우리 공장은 SGS/Intertek/TUV/KEMA와 같은 유명한 제3자 기관의 감사를 성공적으로 통과했습니다. 자격을 갖춘 잠재적 파트너에 대한 감사 보고서가 제공됩니다.

일반적인 애플리케이션

산업용 모터: 펌프, 팬, 압축기, 컨베이어

HVAC 시스템: 대형 냉각기, 환기 장치

OEM 기계: 포장 기계, 식품 가공 장비

건물 자동화: 엘리베이터 보조 장치, 대형 환기 제어 장치

개조 프로젝트: 통합 MPCB로 퓨즈 + 열 계전기 교체

자주 묻는 질문

Q1: GV2와 GV3 80A 모터 보호 회로 차단기의 차이점은 무엇입니까?

A1: GV3 시리즈는 더 높은 정격 전류(최대 80A)를 위해 설계된 반면, GV2 시리즈는 더 낮은 전류(최대 32A)를 지원합니다. GV3는 더 큰 모터와 더 무거운 부하에 적합합니다.

Q2: 단상 모터에 GV3 MPCB를 사용할 수 있나요?

A2: 그렇습니다. 하지만 주로 3상 모터용으로 설계되었습니다. 단상 애플리케이션의 경우 소형 모터에 더 적합한 GV2 시리즈를 고려하십시오.

Q3: GV3 MPCB에는 온도 보상 기능이 내장되어 있나요?

A3: 네! 열 과부하 메커니즘에는 온도 보상이 포함되어 있어 냉장 보관실부터 더운 공장까지 광범위한 주변 온도에서 일관된 트리핑 성능을 보장합니다.

Q4: 교체가 필요할 때까지 GV3는 얼마나 많은 작업을 처리할 수 있습니까?

A4: 기계적 수명은 110,000회, 전기적 수명(AC-3, 400V)도 110,000회로 산업 환경에서 연속 사용이 가능한 내구성이 뛰어납니다.

Q5: 다른 브랜드 대신 CDADA GV3를 선택하는 이유는 무엇입니까?

A5: CDADA는 다음을 제공합니다.

● 생산의 고급 자동화 → 높은 품질과 일관성

● 상세한 테스트 보고서를 통한 강력한 CE 인증

● 향상된 기능을 위한 다양한 액세서리(AE/AN/AU/AS)

● 품질 저하 없이 경쟁력 있는 가격

● OEM 및 유통업체를 위한 빠른 배송 및 기술 지원
