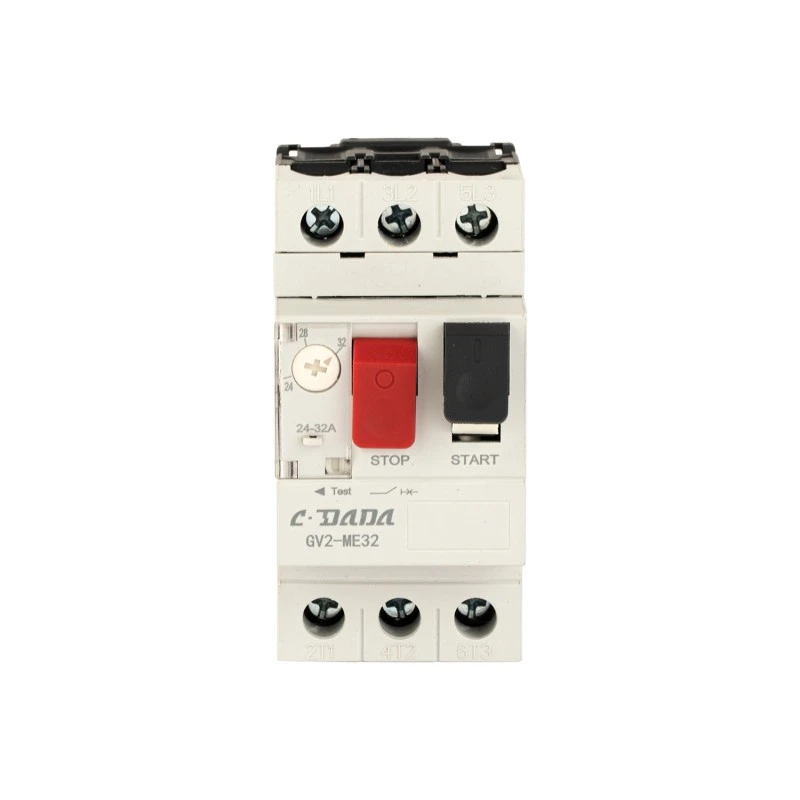

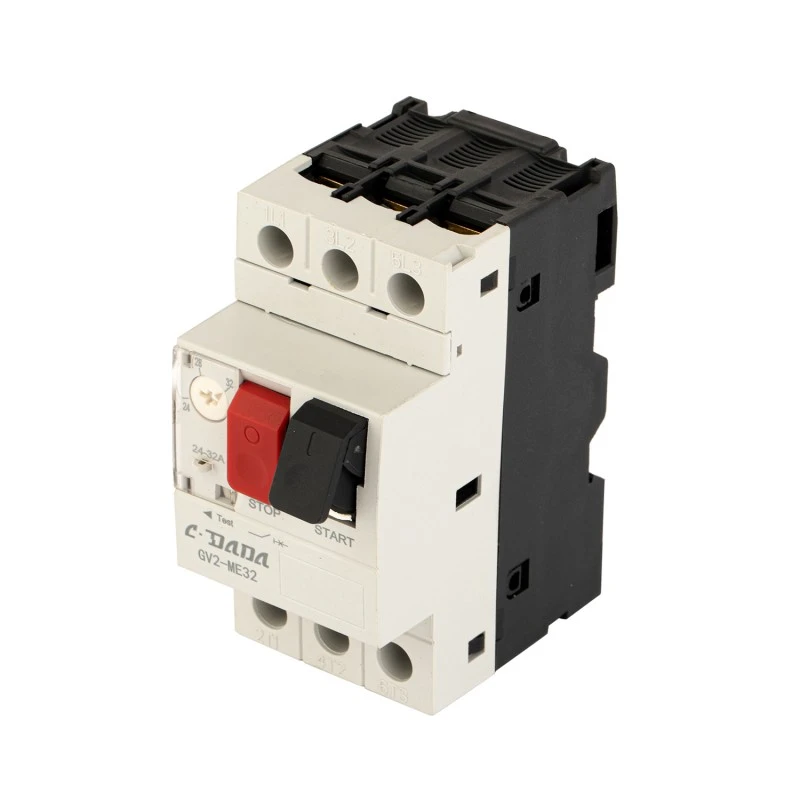

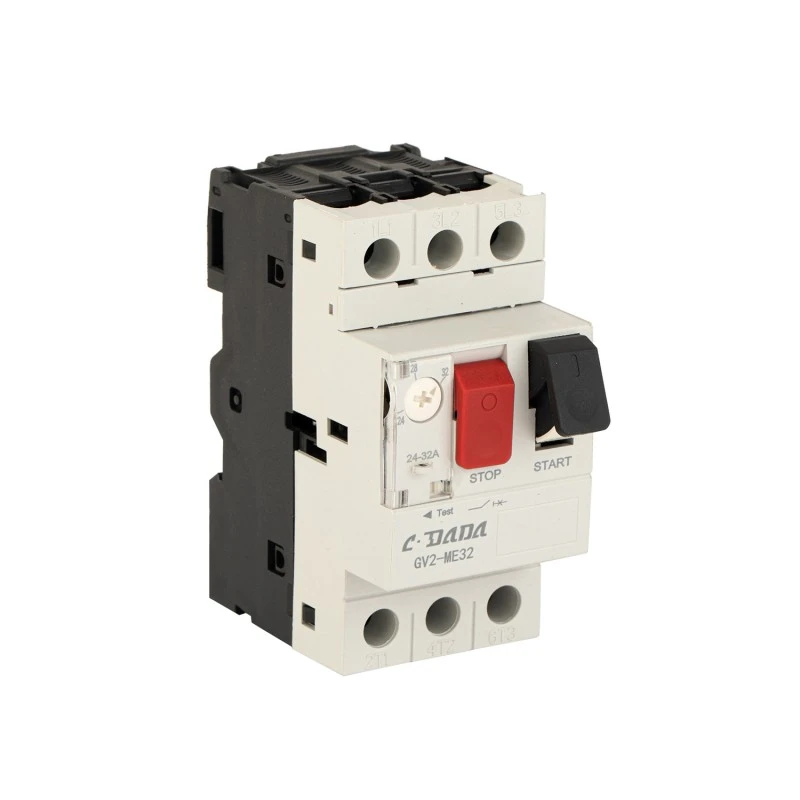

GV2 2P 모터 보호 회로 차단기

Shanghai DADA Electric CO., LTD가 설계한 고정밀 소형 솔루션인 CDADA GV2 2P 모터 보호 회로 차단기(MPCB)로 모터 보호를 단순화하세요. 차세대 기술 플랫폼과 완전 자동화된 생산을 사용합니다. 단상 또는 2상 모터 회로용으로 설계된 GV2 2P는 과부하, 단락, 위상 손실(세트로 사용되는 3상 애플리케이션용) 및 절연 기능을 하나의 DIN 레일 장착 장치에 통합합니다.

0.1A ~ 32A의 조정 가능한 설정 범위, 주변 온도 변화에 대한 열 보상 및 690V의 정격 절연 전압을 통해 펌프, 팬, 압축기, 컨베이어 및 HVAC 시스템의 소형 모터에 대한 안정적인 보호를 보장합니다. 110,000번의 기계 및 전기 작동을 특징으로 하고 보조 접점, 션트 릴리스 및 저전압 릴리스와 같은 옵션 액세서리가 장착된 CE 표준 인증을 받은 CDADA GV2 MPCB는 공간 절약형 2극 형식으로 산업용 등급 성능을 제공합니다.

주요 사양

모델 시리즈: GV2 2P MPCB

브랜드: CDADA | 제조자: 상해 DADA 전기 CO.,LTD

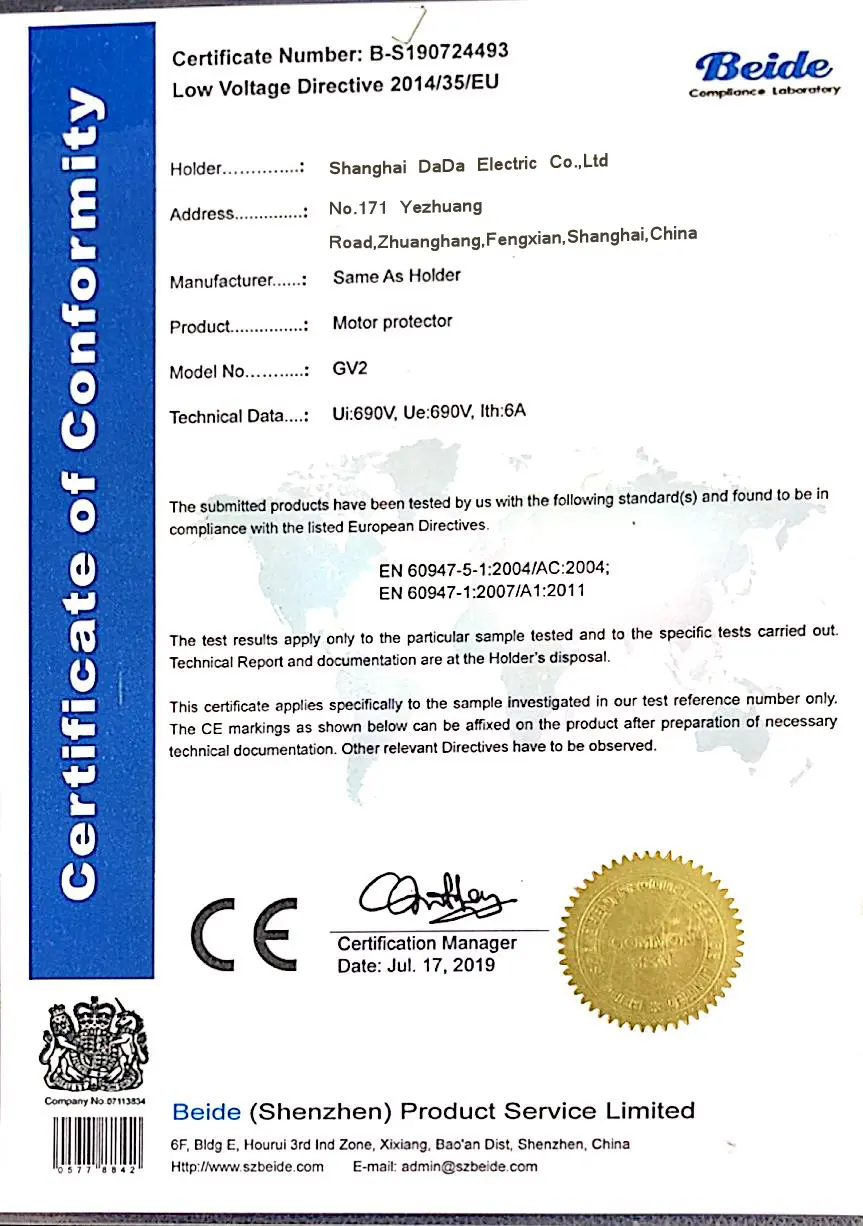

인증: CE

극: 2P(단상 모터 또는 3상 보호 세트의 일부로 이상적)

전류 범위 설정: 0.1A – 32A(다이얼을 통해 조정 가능)

프레임 등급: 32A

정격 작동 전압: 690V AC

정격 절연 전압(Ui): 690V

임펄스 내전압(Uimp): 6000V

작동 주파수: 50/60Hz

트립 등급: 10A(범용 모터 표준)

보호 기능:

★ 열 과부하 보호

★ 단락 보호

★ 위상 손실 보호*(*3극 구성 또는 조정 세트에 사용되는 경우)

★  격리 기능(가시적 중단)

★ 온도 보상 내장

기계적 수명: 110,000회 작동

전기적 수명(AC-3, 400V): 110,000회

조임 토크: 1.7 N·m

작동 유형: 명확한 트립 표시기가 있는 푸시 버튼 ON/OFF

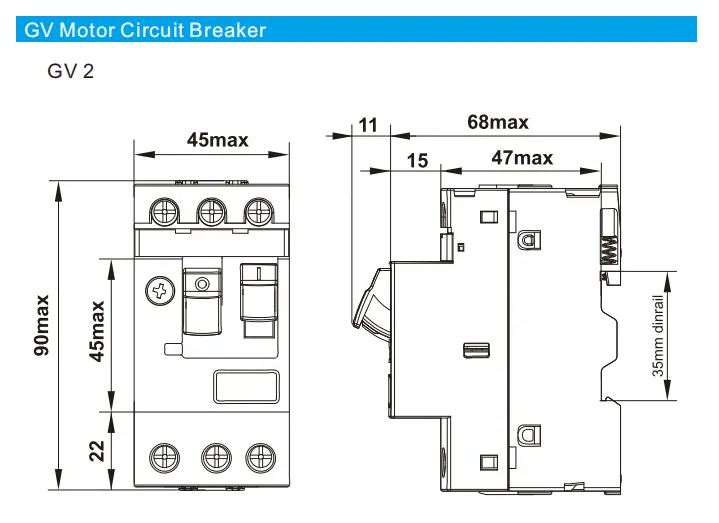

장착: 35mm DIN 레일

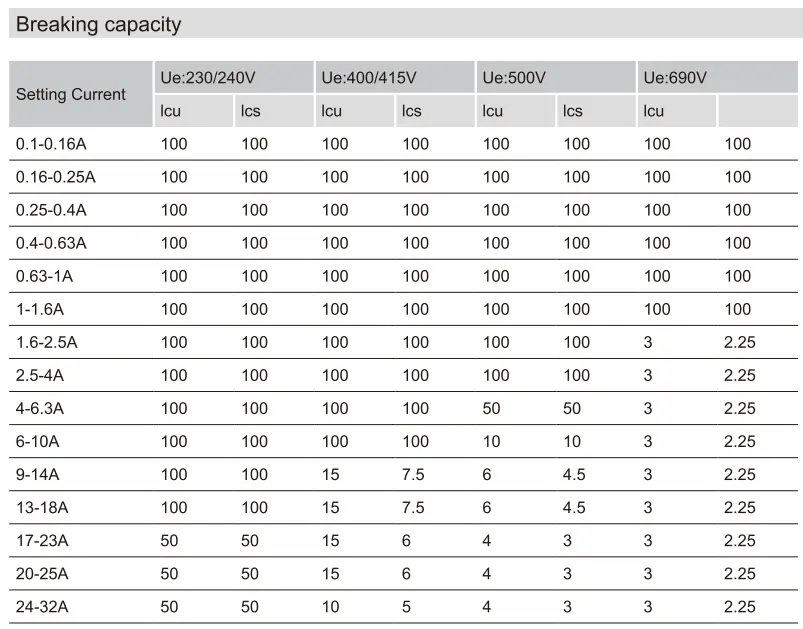

기술 데이터 시트

CDADA GV2 2P 모터 보호 회로 차단기를 선택하는 이유는 무엇입니까?

★ 올인원 모터 보호

회로 차단기 + 열 과부하 계전기 + 절연체를 결합하므로 별도의 구성 요소가 필요하지 않습니다.

★ 정확성 및 안정성

온도 보상 메커니즘은 주변 변화(예: 더운 작업장 또는 추운 지하실)에 관계없이 일관된 트리핑을 보장합니다.

★ 높은 내구성

110,000회의 기계/전기 주기 - 장기적인 신뢰성 면에서 많은 경쟁사보다 뛰어납니다.

★ 공간 절약형 2P 디자인

패널 공간이 제한된 소형 제어 패널, OEM 기계 및 개조 프로젝트에 이상적입니다.

★ 전체 액세서리 생태계

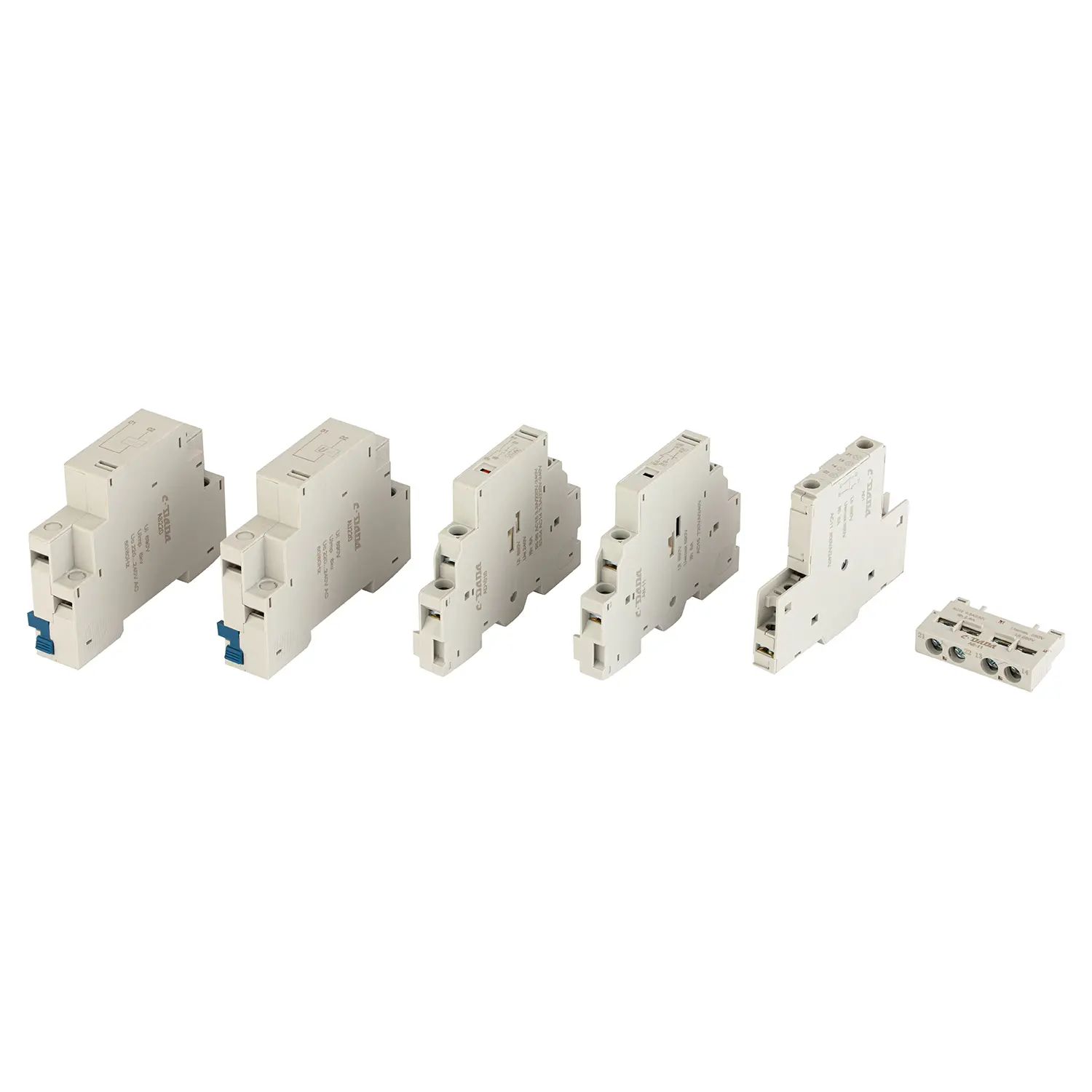

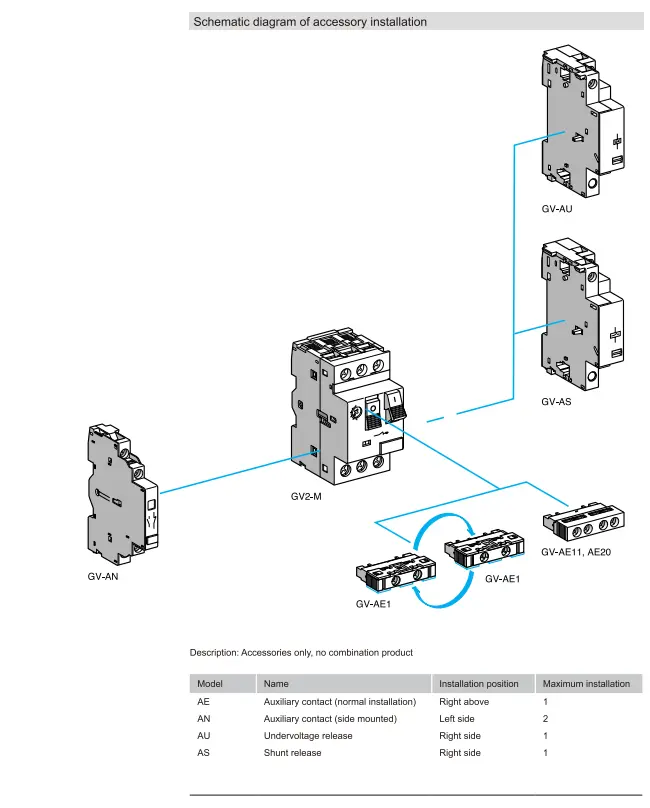

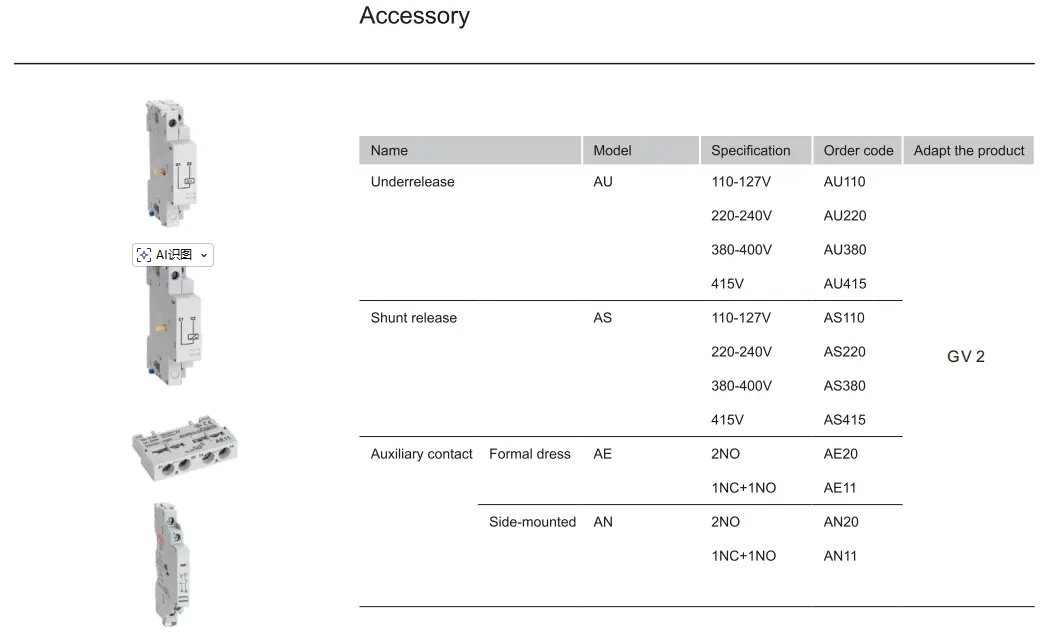

AE(전면 보조), AN(측면 보조), AU(저전압 해제), AS(션트 트립)를 지원하여 원격 신호 처리, 자동 종료 또는 PLC 통합이 가능합니다.

★  글로벌 규정 준수

690V 정격 CE 인증 - 유럽, 아시아, 아프리카 및 라틴 아메리카 시장에 적합합니다.

★ 자동화된 생산 장비, 표준화된 운영 절차, 엄격한 입고 자재 검사, 공정 중 테스트, 중요 매개변수에 대한 최종 100% 기능 테스트를 통해 일관성이 보장됩니다.

일반적인 애플리케이션

단상 모터: 펌프, 차고문 개폐기, 소형 압축기

OEM 기계: 포장 기계, 식품 가공 장비

HVAC 시스템: 팬 코일 장치, 소형 냉각기

빌딩 자동화: 엘리베이터 보조 장치, 환기 제어

개조 프로젝트: 통합 MPCB로 퓨즈 + 열 계전기 교체

자주 묻는 질문

Q1: MPCB와 표준 회로 차단기의 차이점은 무엇입니까?

A1: GV2와 같은 모터 보호 회로 차단기(MPCB)는 다음을 제공합니다.

● 조정 가능한 열 과부하 보호(모터 FLC와 일치)

● 자기 단락 보호

● 위상 손실 감지(3P 버전)

● 절연 기능

→ 표준 MCB는 모터 최적화 기능이 아닌 단락 및 고정 과부하 보호 기능만 제공합니다.

Q2: 2P GV2가 3상 모터를 보호할 수 있나요?

A2: 혼자가 아닙니다. 3상 모터의 경우 3개의 GV2 장치(위상당 1개)가 함께 조정되거나 3P MPCB를 사용해야 합니다. 그러나 2P GV2는 단상 모터 또는 제어 회로에 적합합니다.

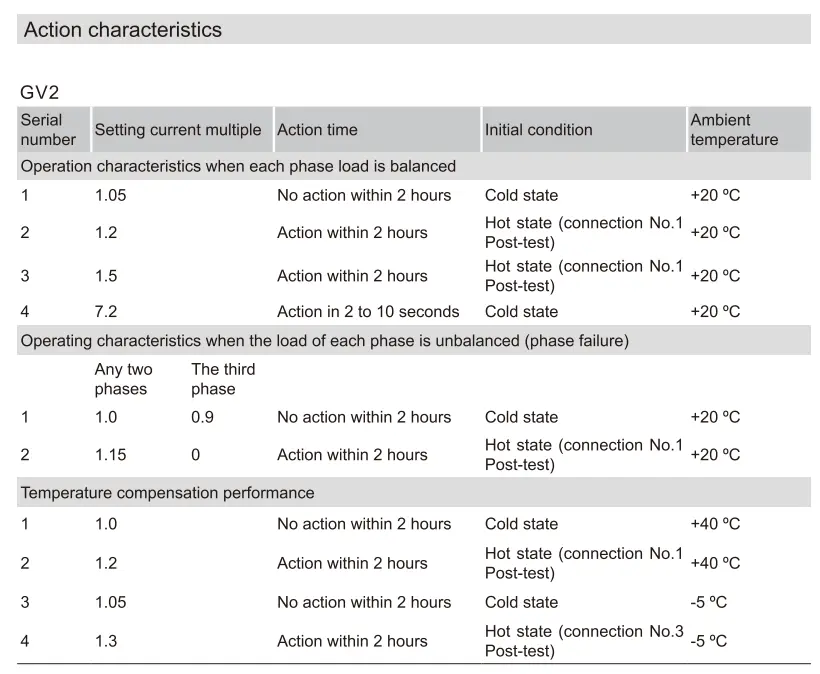

Q3: "여행 클래스 10A"는 무엇을 의미합니까?

A3: 과부하 상태에서 차단기가 작동하는 속도를 정의합니다. 클래스 10A는 7.2× 설정 전류에서 10초 이내에 트립됨을 의미하며 높은 시동 토크가 없는 표준 농형 모터에 이상적입니다.

Q4: 실제로 온도를 보상해 주나요?

대답4: 그렇습니다! 바이메탈 스트립은 열적으로 보상되므로 0°C 창고에 설치하든 50°C 인클로저에 설치하든 정확한 트리핑이 유지됩니다.

Q5: 다른 브랜드 대신 CDADA GV2를 선택하는 이유는 무엇입니까?

A5: CDADA는 다음을 제공합니다.

● 테스트 보고서를 통한 True CE 인증

● 자동화 생산 → 일관된 품질 및 낮은 불량률

● 완벽한 액세서리 호환성(AE/AN/AU/AS)

● OEM 및 유통업체를 위한 경쟁력 있는 가격

● 빠른 기술 지원 및 영어 문서
