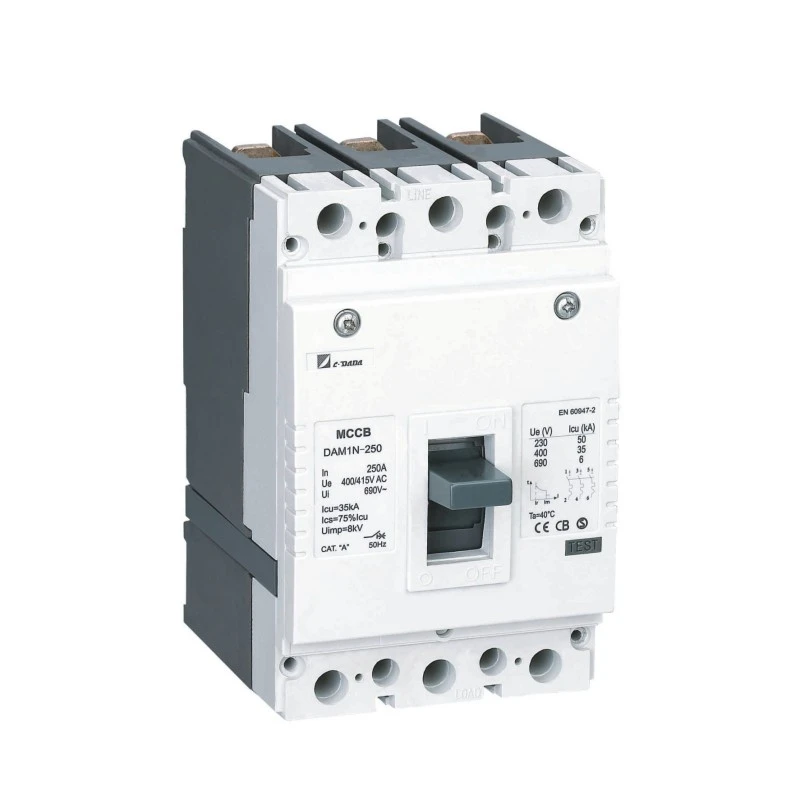

고정형 배선용 차단기

Model:DAM1 Series

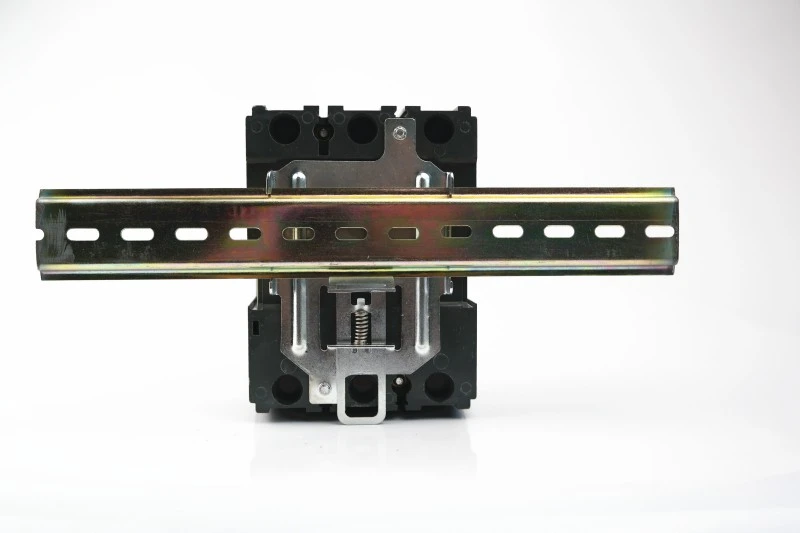

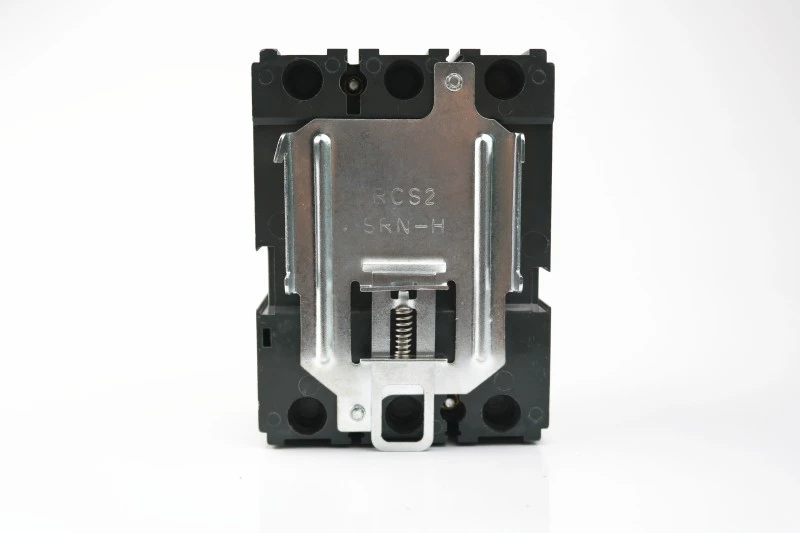

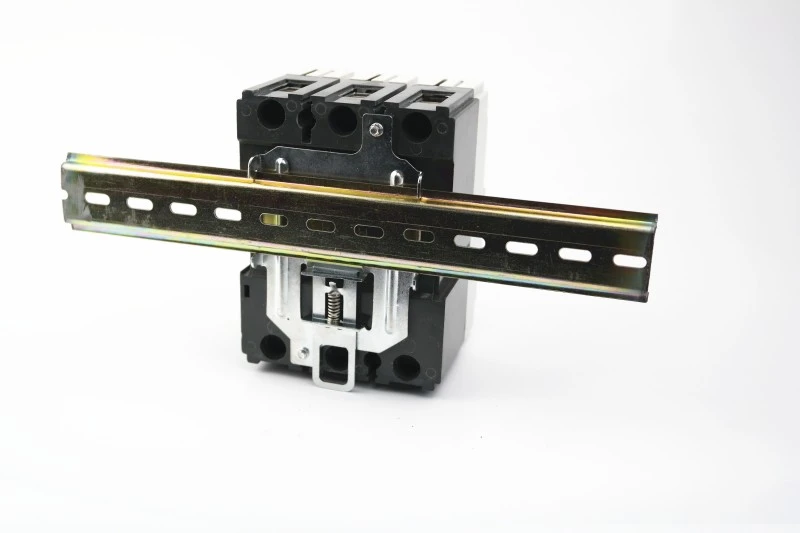

Shanghai DADA Electric의 고품질 고급 고정형 MCCB(MCCB) 인증(CE, CB, ASTA), 열 자기 보호, 12.5A–1600A를 구입하세요. 산업용 및 상업용 패널에 이상적입니다. 간편한 DIN 레일 또는 패널 장착. OEM 및 대량 주문을 환영합니다. CDADA를 자신있게 공급업체로 선택하세요.

문의 보내기

제품 설명

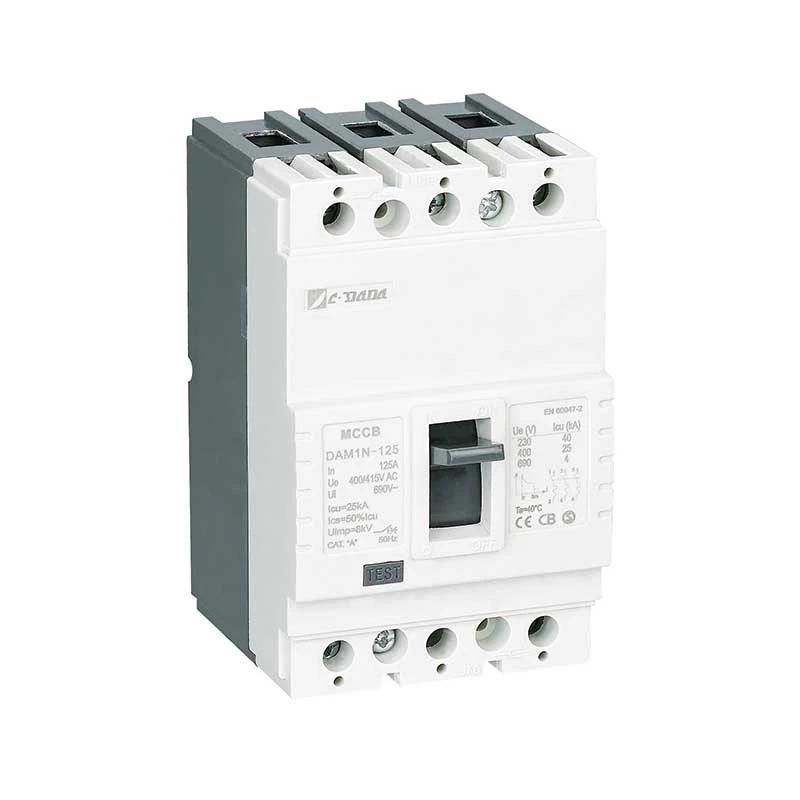

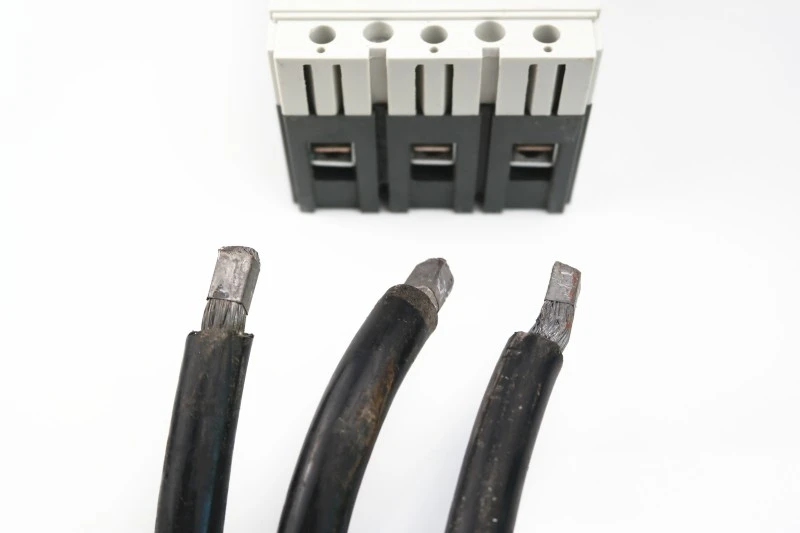

CDADA 고정형 배선용 회로 차단기(MCCB) DAM1 시리즈는 소규모 사용자부터 산업용 변압기 및 배전 설치에 이르기까지 모든 응용 분야의 요구 사항을 충족합니다.

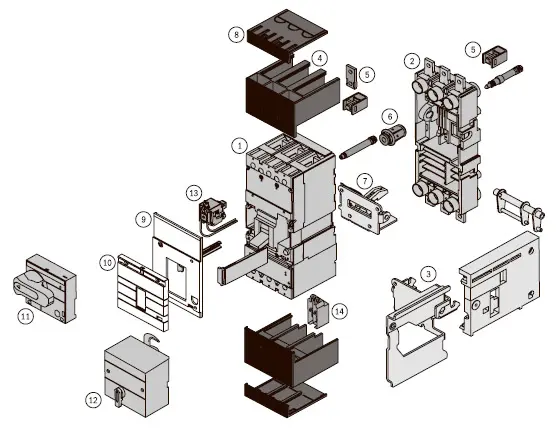

DAM1 시리즈는 최대 1600A의 7가지 프레임 크기, 최대 100kA의 차단 용량, 최대 1000V의 작동 전압을 갖추고 있으며 다양한 포괄적인 전기 및 기계 액세서리 요구 사항을 쉽게 충족하고 모든 전력 시스템의 요구 사항을 극대화하는 다양한 설치 솔루션을 제공합니다.

글로벌 인증 KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1은 전세계 전기제품 공장 및 OEM을 위한 최고의 선택입니다.

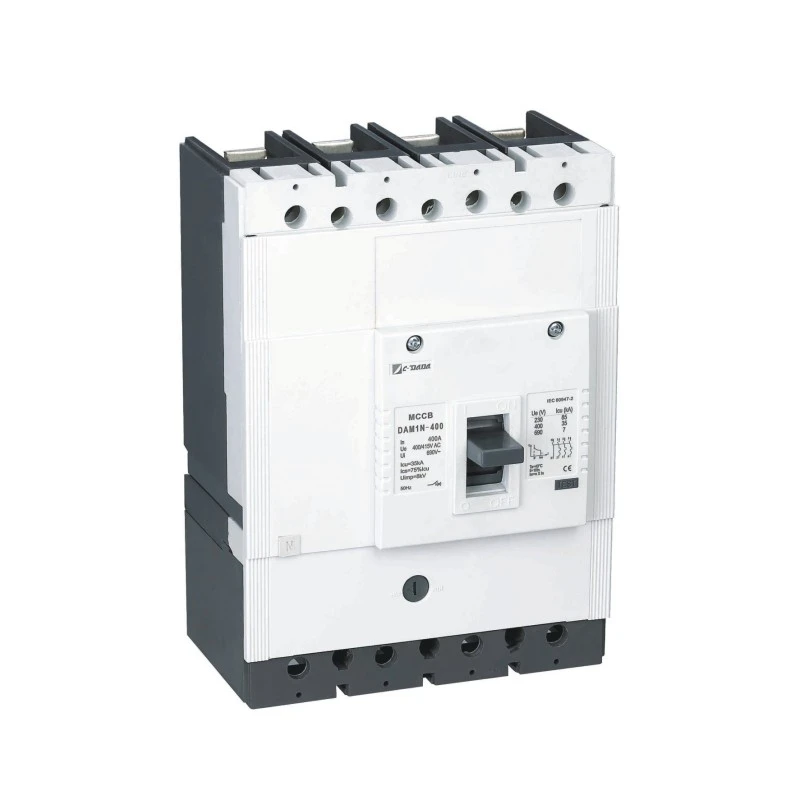

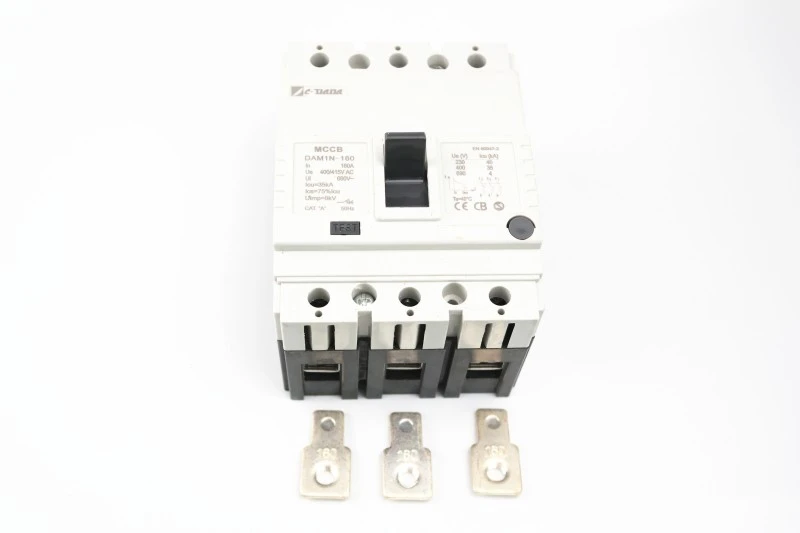

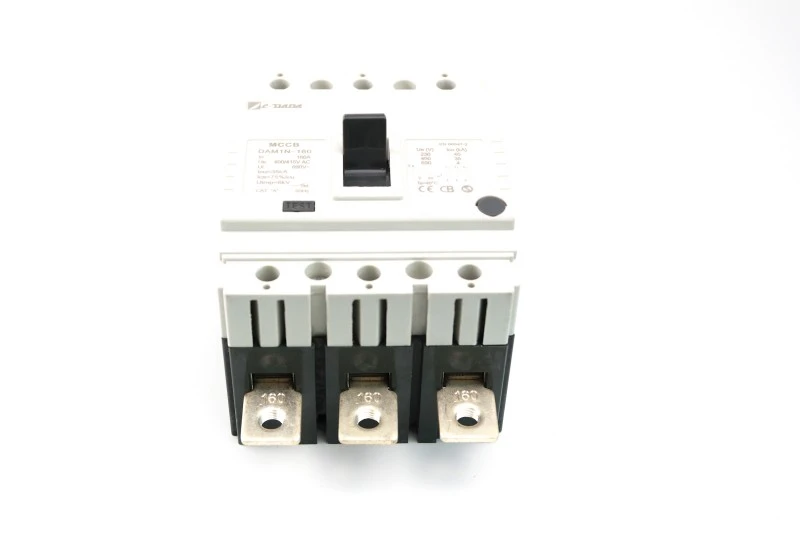

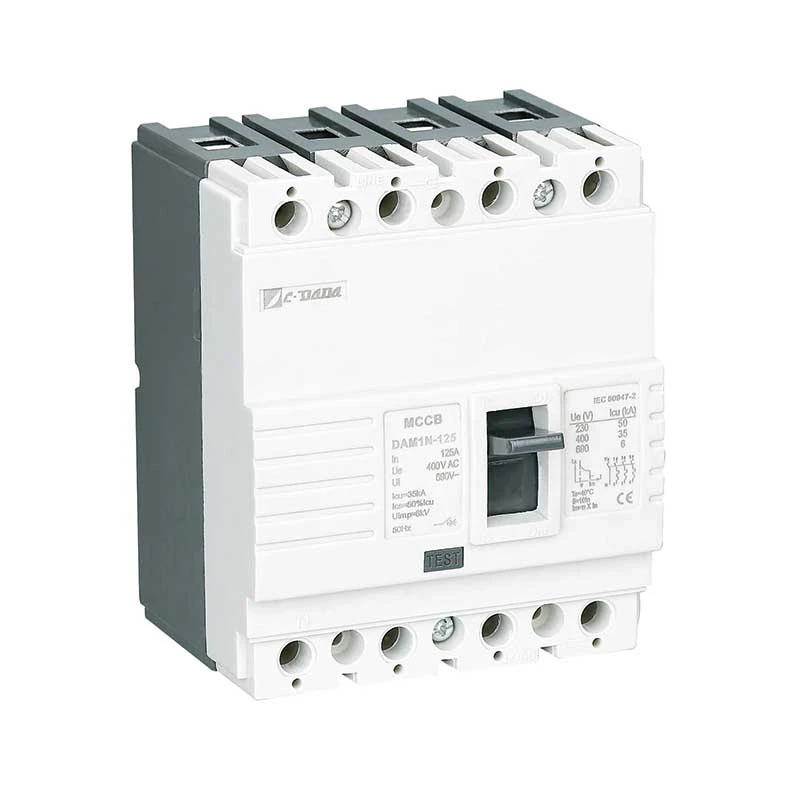

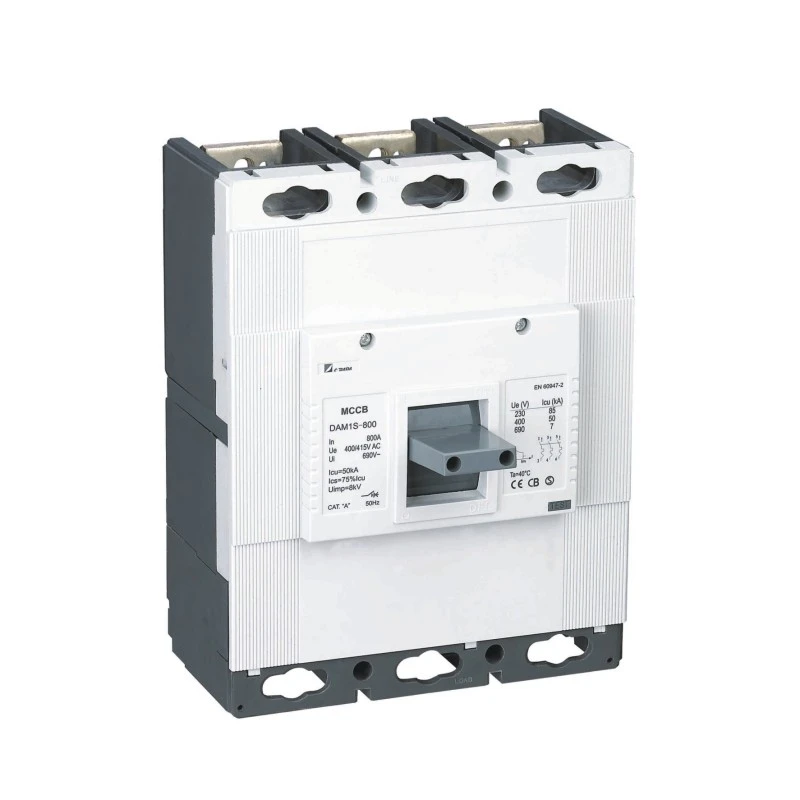

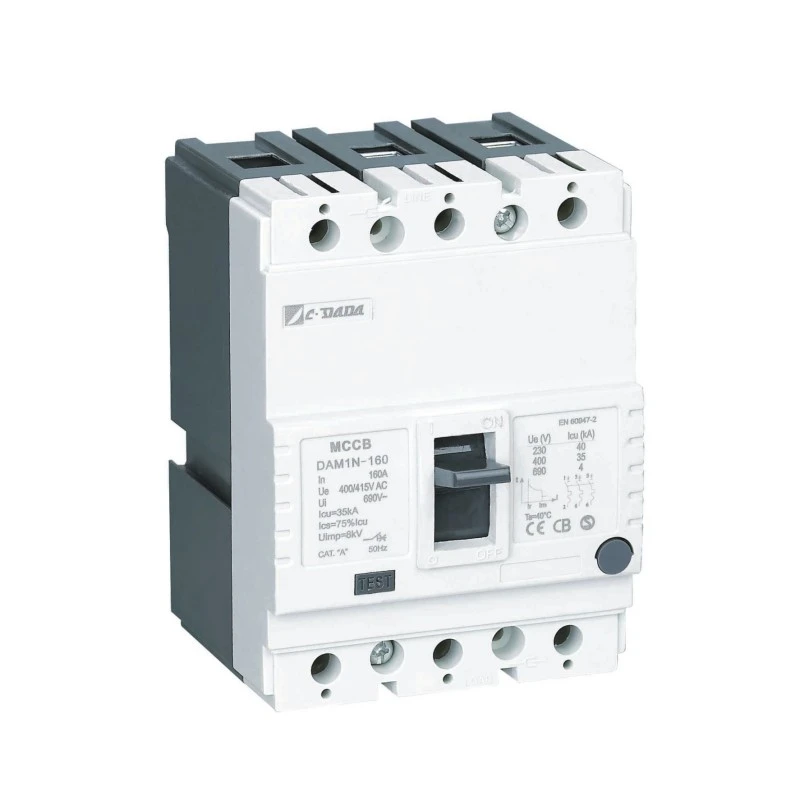

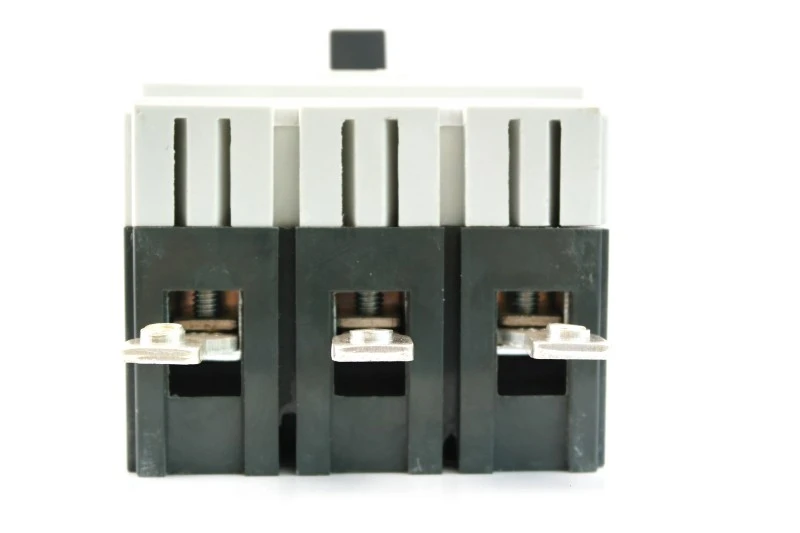

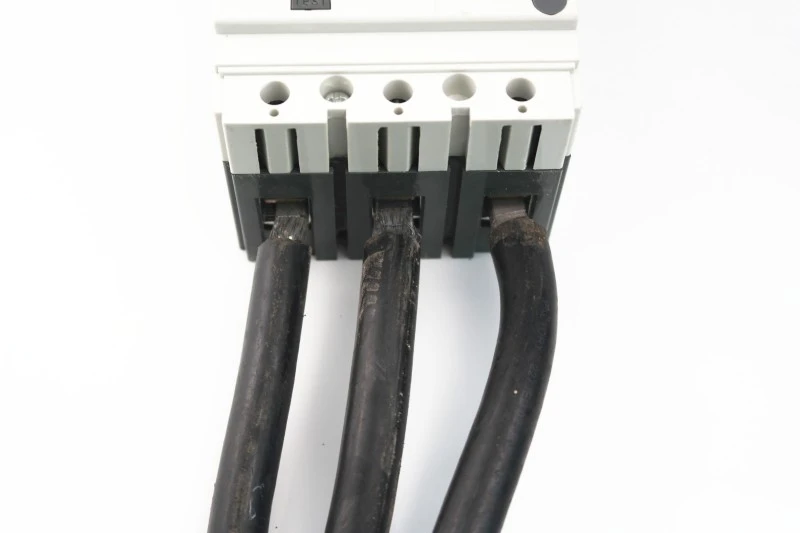

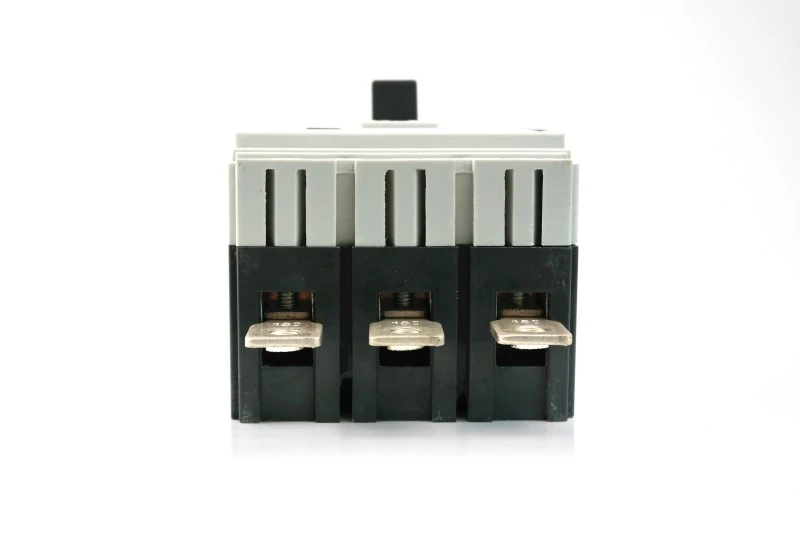

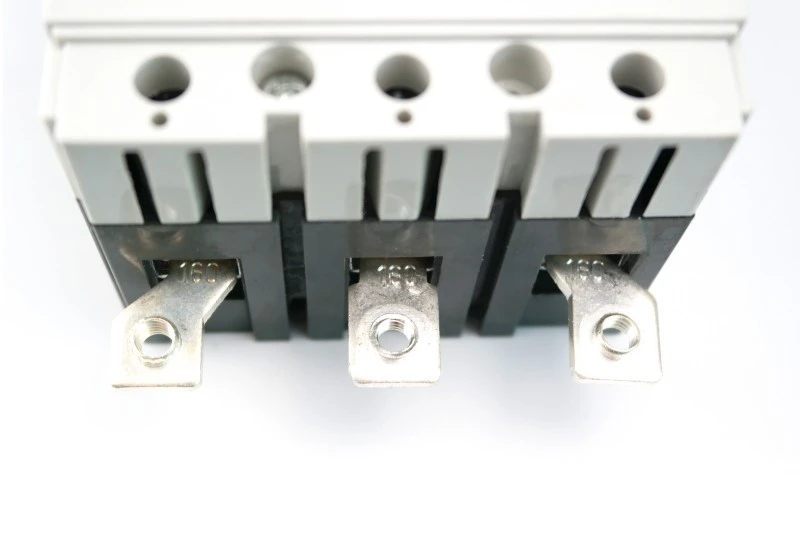

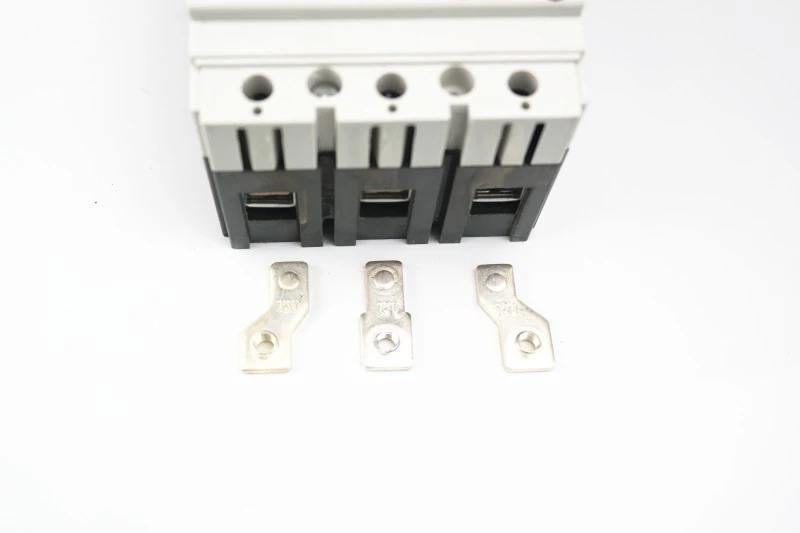

Fixed Type MCCB Moulded Case Circuit Breaker

주요 사양

DAM1 MCCB 성형 케이스 회로 차단기의 전기적 매개변수

모델	암호	ICU(KA)	IC(KA)	정격 전류 -In	우이(V)	우에(V)	폴	유임프(V)

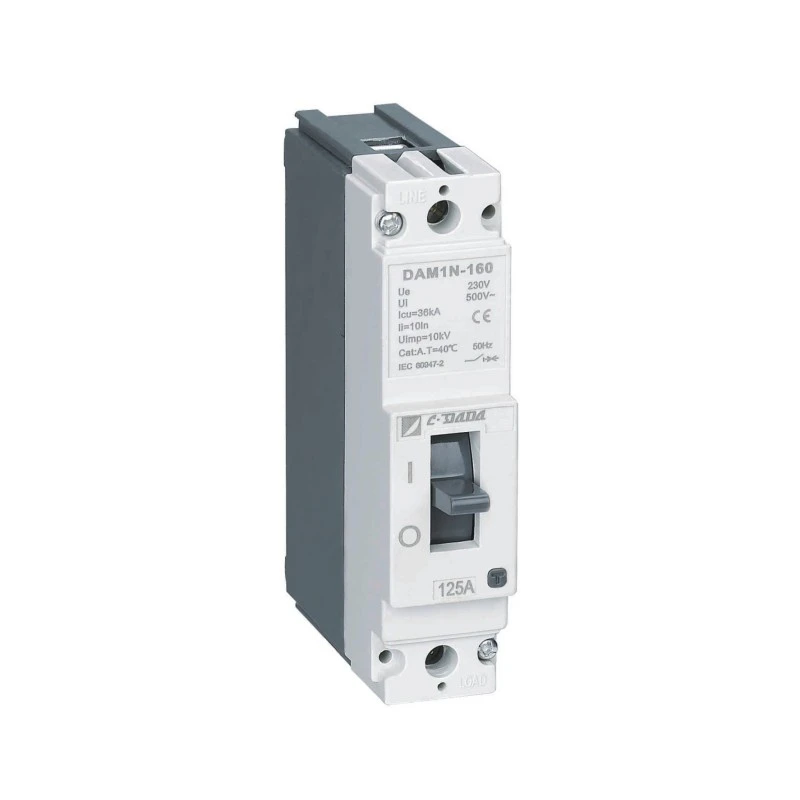

DAM1-160	B	25	18.75	10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A	500V	230V	1P	10000
	N	36	27

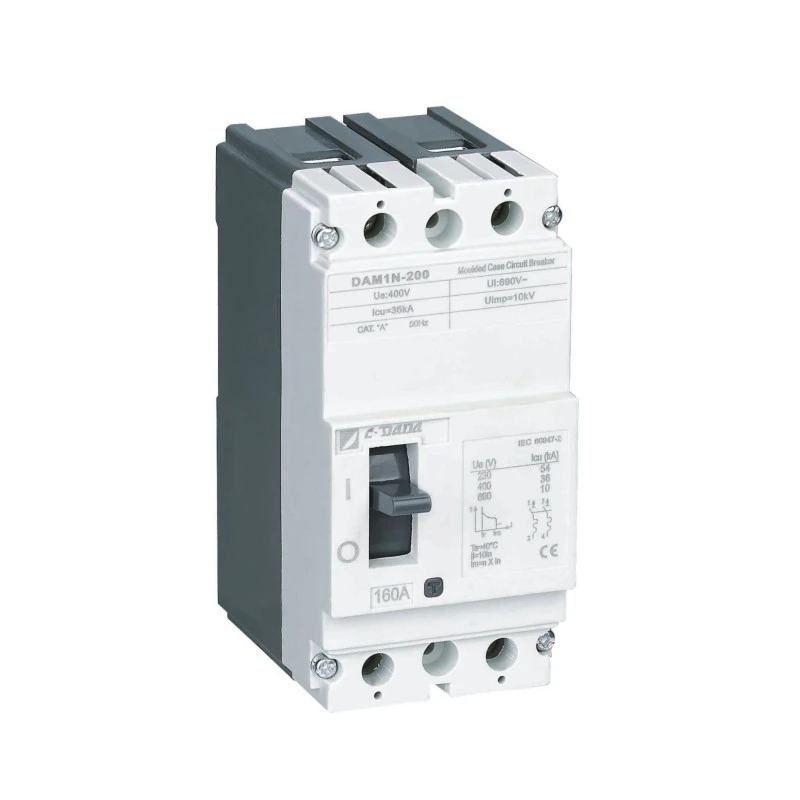

DAM1-200	B	25	18.75	10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A	750V	400V	2P	10000
	N	36	27
DAM1-125	B	25	12.5	10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A	750V	400V	3P / 4P	10000
	N	35	17.5
	S	50	37.5
DAM1-160	B	25	12.5	10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A	750V	400/415V	3P / 4P	8000
	N	35	26.25
	S	50	37.5
DAM1-250	N	35	26.25	63 - 80-100-125 - 160(180) - 200(225) - 250(320)A	750V	400/415V	3P /4P	8000
	S	50	37.5
	H	65	48.75
	G	85	51
DAM1-630(400)	N	35	26.25	250 - 315 (350) - 400 - 500 - 630A	750V	400/415V	3P /4P	8000
	S	50	37.5
	H	70	52.5
	G	85	52.5
DAM1-800	N	35	35	400 - 500 - 630 (700) - 800 -1000A	750V	400/415V	3P /4P	8000
	S	50	37.5
	H	70	52.5
	G	85	52.5
DAM1-1600	S	65	50	800 -1000 - 1250 - 1600A	750V	400V	3P / 4P	8000
	H	85	50
	G	100	50

● Icu:O-t-CO 테스트(O:개방 동작, CO:닫힘-개방 동작,t:대기 시간)

● Ics:O-t-CO-t-CO 테스트(O:개방 동작, CO:닫힘-열림 동작,t:대기 시간)

★ ON/I 위치: 차단기의 접점이 닫혀 있음을 나타냅니다. 이 위치에서는 차단기 레버가 상단 위치에 있습니다.

★ TRIP 위치: 고장(과부하 또는 단락)으로 인해 차단기가 개방되었음을 나타냅니다. 이 경우 차단기 레버는 ON 위치와 OFF 위치의 중간 위치에 있습니다. 트립 위치에 있는 차단기를 ON 위치로 전환하기 위해; OFF 표시에 표시된 대로 차단기 레버를 아래로 누릅니다.

차단기는 "찰칵" 소리와 함께 설정되어야 합니다. 그 후 ON 표시와 같이 레버를 당겨 차단기를 닫습니다.

★ OFF/0 위치: 차단기의 접점이 열려 있음을 나타냅니다. 이렇게 하면 차단기 레버가 하단 위치에 있게 됩니다.

DAM1-125 MCCB 성형 케이스 회로 차단기의 물리적 매개변수

카테고리(EN 60947-2/IEC 60947-2)				지구력
모델	폴	유전성(V)	이온화 거리(mm)	총 주기	전기적 수명	기계적 수명	주회로	보조 회로
DAM1-160	1P	2500	≤30/0	20000	3000	17000	A/0	AC-15
DAM1-200	2P	2500	≤30/0	15000	2500	12500	A/0	AC-15
DAM1-125	3P / 4P	2500	≤30/0	8000	1000	7000	A/0	AC-15
DAM1-160	3P / 4P	3000	≤30/0	8000	1000	7000	A/0	AC-15
DAM1-250	3P /4P	3000	≤30/0※	8000	1000	7000	A/B	AC-15
DAM1-630(400)	3P /4P	3000	≤60/0※	5000	1000	4000	A/B	AC-15
DAM1-800	3P /4P	3000	≤80/0※	5000	1000	4000	A/B	AC-15
DAM1-1600	3P / 4P	3000	≤80/0※	3000	500	2500	A/B	AC-15

작동 원리 및 보호 메커니즘

★ 열 보호(과부하)

바이메탈 스트립은 지속적인 과전류(> 정격 전류)로 가열되면 구부러집니다. 굽힘 속도는 전류 크기에 비례하므로 케이블 열 동작을 모방하는 역시간 트리핑을 보장하여 장비를 보호하는 동시에 불필요한 트립을 방지합니다.

★ 자기 보호(단락)

단락(예: 위상 간 또는 위상 대 접지) 중에 고전류 자기장이 솔레노이드 플런저를 즉시 당겨 밀리초 내에 래치 메커니즘을 해제하여 열 손상이 발생하기 전에 오류 전류를 차단합니다.

제품 장점

★ 본문 및 표지:

EN 60512-20-2 표준에 따라 유리섬유 폴리에스테르 수지가 본체 및 커버 재료로 사용되었습니다. 문헌에서는 BMC(벌크 몰딩 컴파운드)라고 불리는 이 소재는 전기적, 기계적 가치가 높아 선호되며 160℃의 온도에도 지속적으로 견딜 수 있습니다. BMC 소재는 IEC 695-2-1에 따라 960℃ 온도에서 와이어와 접촉해도 타지 않습니다.

바이메탈 : 바이메탈은 열에 대한 신장 계수가 다른 두 개의 판금 금속을 조합하여 구성된 재료입니다. 차단기를 통과하는 전류는 바이메탈을 가열합니다. 이 열의 영향으로 인해. 바이메탈은 덜 늘어나는 판쪽으로 구부러집니다. 차단기를 통과하는 전류가 증가할수록 열도 증가하므로 바이메탈은 더 가열되고 더 많이 구부러집니다. 이러한 방식으로 개방 메커니즘을 제어하여 차단기를 개방합니다.

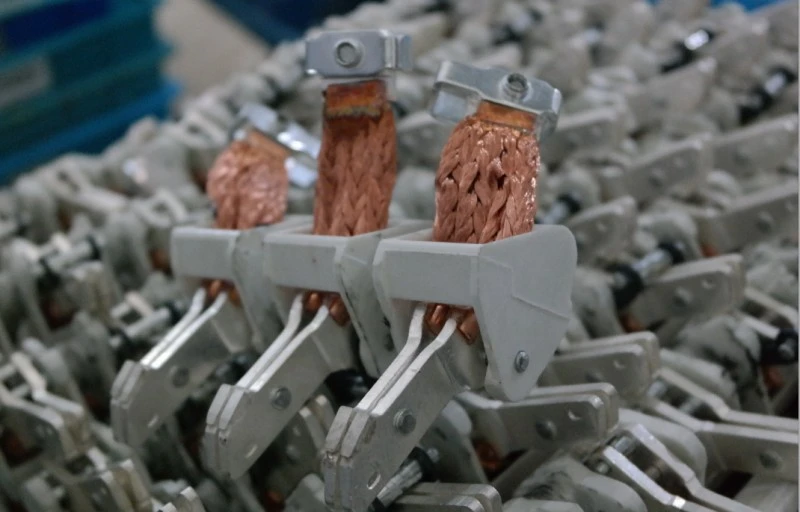

★ 연락처:

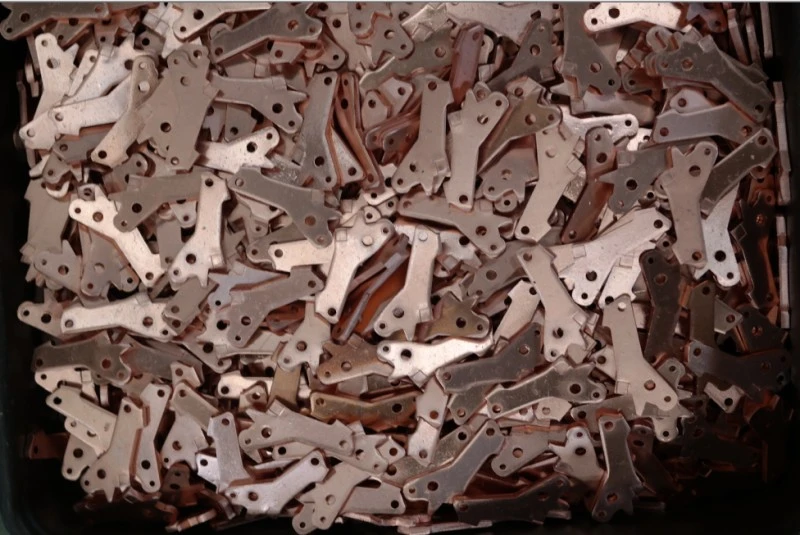

차단기의 접점 합금은 끊어지고 통전되는 전류 값과 구조를 고려하여 결정됩니다. 일반적으로 차단기에는 은, 흑연, 니켈, 볼프람 합금 접점이 사용됩니다. 구조가 더 부드러운 은-흑연 합금으로 만들어진 접점은 고정(하단) 접점에 사용되며, 더 단단한 실버 볼프람 접점은 가동(상단) 접점에 사용됩니다. 가동접점에 스웨이지 구조를 확보하였습니다. 이러한 방식으로 스웨이징 및 경질 합금 접점이 각 개폐의 연성 고정 접점에 위치합니다.

이런 방식으로 가장 낮은 저항이 보장됩니다. 낮은 접촉 저항을 가지려면 이동 접점이 고정 접점에 잘 닿아야 합니다. 그러나 과도한 접촉압력은 정상보다 짧은 시간 내에 접점의 손상을 초래합니다. 접점 합금은 건강한 개폐를 위해 매우 중요합니다.

★ 소화기 셀(분리막):

분리기는 에너지로 작동하는 차단기 작동 중에 형성되는 아크를 소멸하는 데 사용됩니다. 가동접점이 고정접점과 분리되어 있는 동안 접점 사이에 전류가 한동안 계속 흐르는 것을 아크라 합니다. 이 아크는 매우 짧은 시간 내에 소멸되어야 합니다.

★ 아크의 소멸:

아크 주위에 형성된 자기장으로 인해 아크는 분리막쪽으로 밀려납니다. 이렇게 하여 아크가 연장되어 가늘어지며 분리판 사이에서 끊어지게 됩니다(그림-5). 분리막의 측벽에 사용되는 재질의 특성상 아크에 의한 고온으로 인해 가스가 분출됩니다. 이 가스는 아크 소멸에 중요한 영향을 미칩니다.

Fixed Type MCCB Moulded Case Circuit Breaker
