현대 산업용 배전 시스템에 1600A 기중 회로 차단기가 필수적인 이유는 무엇입니까?

그만큼1600A 공기 회로 차단기(ACB)는 높은 전류 용량, 안전성 및 신뢰성이 요구되는 현대 전기 배전 시스템에서 중요한 역할을 합니다. 산업용 전력 수요가 계속 증가함에 따라 과부하, 단락 및 전기적 결함으로부터 안정적이고 안전한 보호를 보장하는 것이 그 어느 때보다 중요해졌습니다. 이 기사에서는 작동 원리, 내부 구조, 주요 기술 매개변수, 응용 프로그램, 선택 지침, 설치 사례, 유지 관리 전략 및 향후 개발 동향을 포함하여 1600A 기중 차단기에 대한 포괄적인 가이드를 제공합니다. 엔지니어, 조달 전문가 및 시설 관리자가 고용량 회로 보호 솔루션을 선택할 때 정보에 입각한 결정을 내릴 수 있도록 설계되었습니다.

목차

• 1. 1600A 기중 차단기 소개
• 2. 작동 원리
• 3. 내부구조 및 구성요소
• 4. 주요 기술 매개변수
• 5. 산업 응용
• 6. 올바른 1600A ACB를 선택하는 방법
• 7. 설치 지침
• 8. 유지보수 및 점검
• 9. ACB vs MCCB vs VCB
• 10. 안전 고려사항
• 11. 향후 개발 동향
• 12. 자주 묻는 질문
• 13. 결론 및 연락

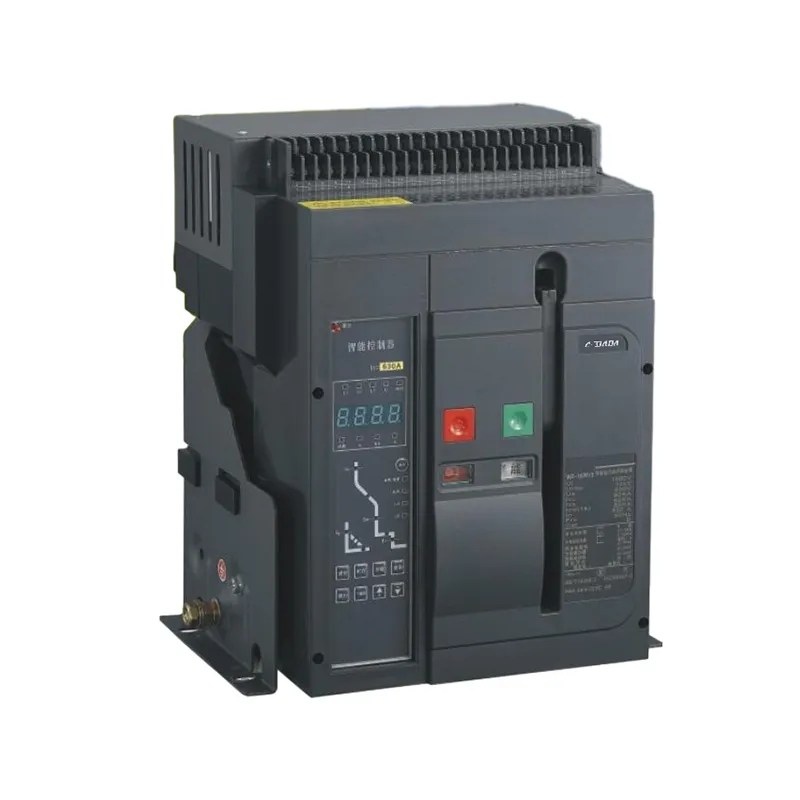

1. 1600A 기중 차단기 소개

1600A 기중 회로 차단기는 저전압 배전 시스템용으로 설계된 대용량 전기 보호 장치입니다. 이는 대규모 전기 부하를 안전하게 관리해야 하는 산업 플랜트, 상업용 건물, 데이터 센터, 병원 및 인프라 프로젝트에 널리 사용됩니다.

소형 차단기와 달리 1600A ACB는 정밀한 오류 감지 및 중단 기능을 유지하면서 매우 높은 전류 레벨을 처리하도록 설계되었습니다. 공기를 아크 소화 매체로 사용하므로 석유 기반 시스템에 비해 효율적이고 환경 친화적입니다.

현대 전기 공학에서 이러한 유형의 차단기는 시스템 안정성을 보장하고 장비 손상을 방지하며 전기 결함으로 인한 가동 중지 시간을 줄이는 핵심 구성 요소로 간주됩니다.

2. 작동 원리

1600A 기중 회로 차단기의 작동 원리는 비정상적인 전류 상태를 감지하고 회로를 신속하게 차단하여 손상을 방지하는 데 기반을 두고 있습니다.

과부하, 단락, 지락 등의 고장이 발생하면 차단기 내부의 트립 장치가 개방 메커니즘을 활성화합니다. 접점이 분리되고 전기 아크가 형성됩니다. 그런 다음 이 아크는 공기 및 아크 슈트를 사용하여 냉각 및 소멸되어 전류 흐름을 안전하게 차단합니다.

프로세스는 다음과 같이 요약될 수 있습니다.

• 센서를 통한 이상전류 감지
• 전자 트립 장치에 의한 신호 처리
• 기계적 트리핑 메커니즘 활성화
• 주요 연락처의 분리
• 공기 챔버 및 아크 스플리터를 사용한 아크 소멸

이러한 빠른 응답 메커니즘은 다운스트림 장비를 보호하고 지속적인 시스템 신뢰성을 보장합니다.

3. 내부구조 및 구성요소

1600A 기중 회로 차단기는 안전한 작동을 보장하기 위해 함께 작동하는 여러 가지 중요한 구성 요소로 구성됩니다.

• 주요 연락처:고전류 부하를 전달하고 차단합니다.
• 아크 슈트:전기 아크를 효율적으로 분할하고 소멸시킵니다.
• 여행 단위:오류를 감지하고 연결 해제 신호를 보냅니다.
• 스프링 메커니즘:신속한 전환을 위해 저장된 에너지를 제공합니다.
• 절연 하우징:전기적 절연과 안전을 보장합니다.
• 보조 연락처:제어 및 모니터링 기능을 제공합니다.

각 구성 요소는 내구성과 정밀도를 고려하여 설계되어 무거운 전기 부하에서도 장기적인 안정성을 보장합니다.

4. 주요 기술 매개변수

1600A 기중 회로 차단기를 선택할 때는 기술 사양을 이해하는 것이 필수적입니다. 다음 표에는 공통 매개변수가 요약되어 있습니다.

5. 산업 응용

1600A 기중 차단기는 고전력 분배가 필수적인 다양한 분야에서 널리 사용됩니다.

• 대규모 산업 제조 공장
• 상업용 고층 건물
• 데이터 센터 및 서버 팜
• 병원 및 의료 시설
• 교통 인프라 시스템
• 재생에너지 발전소

이러한 각 환경에서는 전기적 신뢰성이 매우 중요합니다. 짧은 정전이라도 재정적 손실이나 안전 위험으로 이어질 수 있으므로 고성능 차단기는 필수입니다.

6. 올바른 1600A ACB를 선택하는 방법

올바른 1600A 기중 회로 차단기를 선택하려면 시스템 요구 사항과 작동 조건을 주의 깊게 평가해야 합니다.

• 부하 분석:총 연결 부하와 최대 수요를 결정합니다.
• 단락 수준:차단 용량이 고장 전류 수준을 초과하는지 확인하십시오.
• 조정:상류 및 하류 보호 장치와 일치합니다.
• 환경 조건:온도, 습도, 고도를 고려하세요.
• 제어 기능:스마트 모니터링 및 통신 모듈의 필요성을 평가합니다.

적절한 선택은 장기적인 신뢰성을 보장하고 유지 관리 비용을 절감합니다.

7. 설치 지침

차단기의 안전한 작동과 최적의 성능을 위해서는 올바른 설치가 필수적입니다.

• 적절한 패널 장착 및 정렬 확인
• 적절한 환기 공간을 유지하십시오
• 모든 연결의 토크 설정을 확인하십시오.
• 통전 전 절연 저항을 확인하세요.
• 제어 회로의 올바른 배선을 보장합니다.

잘못 설치하면 과열, 불필요한 작동 또는 시스템 오류가 발생할 수 있습니다.

8. 유지보수 및 점검

정기적인 유지 관리는 1600A 기중 차단기의 수명을 연장하고 안정적인 성능을 보장합니다.

• 접점의 마모 및 변색 여부를 검사하세요.
• 트리핑 메커니즘을 주기적으로 테스트하십시오.
• 아크 슈트 및 절연 표면을 청소하십시오.
• 전기 단자의 조임 상태를 확인하십시오.
• 작동 중 온도 상승 모니터링

예방적 유지보수는 예상치 못한 가동 중단 시간과 비용이 많이 드는 수리를 방지하는 데 도움이 됩니다.

9. ACB vs MCCB vs VCB

10. 안전 고려사항

고용량 시스템을 사용할 때는 전기 안전이 최우선 사항입니다.

• 유지보수 전에는 항상 전원을 차단하세요.
• 적절한 개인 보호 장비를 사용하십시오
• 제조업체 설치 설명서를 따르세요.
• 접지가 올바르게 구현되었는지 확인하세요.
• 일상적인 절연 테스트 수행

적절하게 유지 관리된 1600A 기중 회로 차단기는 전기 위험을 크게 줄이고 작업자 안전을 보장합니다.

11. 향후 개발 동향

회로 차단기 기술의 진화는 더욱 스마트하고 효율적인 시스템을 향해 나아가고 있습니다.

• IoT 모니터링 시스템과 통합
• 예측 분석 기능을 갖춘 디지털 트립 장치
• 개선된 아크 억제 재료
• 에너지 효율적인 설계
• 원격 작동 및 진단

이러한 발전으로 인해 배전 시스템이 이전보다 더 지능적이고 안정적으로 만들어지고 있습니다.

12. 자주 묻는 질문

Q1: 1600A 기중차단기의 주요 기능은 무엇입니까?
자동으로 전원을 차단하여 과부하, 단락, 지락으로부터 전기 회로를 보호합니다.

Q2: 1600A ACB는 일반적으로 어디에 사용됩니까?
이는 산업 플랜트, 상업용 건물 및 대규모 인프라 시스템에 일반적으로 사용됩니다.

Q3: 유지 관리는 얼마나 자주 수행해야 합니까?
작동 조건에 따라 6~12개월마다 정기적인 검사를 받는 것이 좋습니다.

Q4: 스마트 모니터링 시스템과 통합할 수 있나요?
예, 최신 1600A ACB는 디지털 통신 및 원격 모니터링 기능을 지원합니다.

Q5: 일반적인 ACB의 수명은 얼마나 됩니까?
적절한 관리를 통해 10~20년 이상 사용할 수 있습니다.

13. 결론 및 연락

1600A 기중 회로 차단기는 높은 신뢰성, 강력한 보호 기능 및 고급 작동 기능을 제공하는 현대 배전 시스템의 필수 구성 요소입니다. 장비를 보호하고 지속적인 전원 공급을 보장하는 역할은 에너지 수요가 높은 산업에 없어서는 안 될 요소입니다.

전기 시스템이 계속 발전함에 따라 작동 안전과 효율성을 위해 고품질 차단기를 선택하는 것이 더욱 중요해졌습니다.

상하이다다전기(주)는 현대 산업 요구에 맞게 설계된 안정적인 고성능 회로 보호 솔루션을 제공하기 위해 최선을 다하고 있습니다.

문의하기오늘1600A 기중 회로 차단기 솔루션, 기술 지원 및 프로젝트 요구 사항에 맞춘 맞춤형 배전 제품에 대해 자세히 알아보세요.
