MCCB란 무엇입니까?

MCCB —성형 케이스 차단기— 과부하 또는 단락 상태를 감지하면 자동으로 회로를 차단하는 저전압 보호 장치입니다. 퓨즈와 달리 트립 후 재설정하여 재사용할 수 있습니다. 성형 케이스 내부의 열 자기 트립 메커니즘은 두 가지 작업을 처리합니다. 즉, 열 요소는 지속적인 과부하에 반응하고 자기 요소는 단락 오류에 즉각적으로 반응합니다. 그 결과 실제 전기 부하의 동작 방식과 일치하는 보호 기능이 제공됩니다.

MCCB를 선택해야 하는 경우: 주 입력 피더, 3상 배전반, 대형 모터 회로 또는 예상되는 단락 전류가 MCB가 차단할 수 있는 전류를 초과하는 모든 지점.

MCB로 충분할 경우: 적당한 부하와 낮은 결함 수준을 갖춘 최종 하위 회로(주거용 보드, 조명 및 소켓 회로).

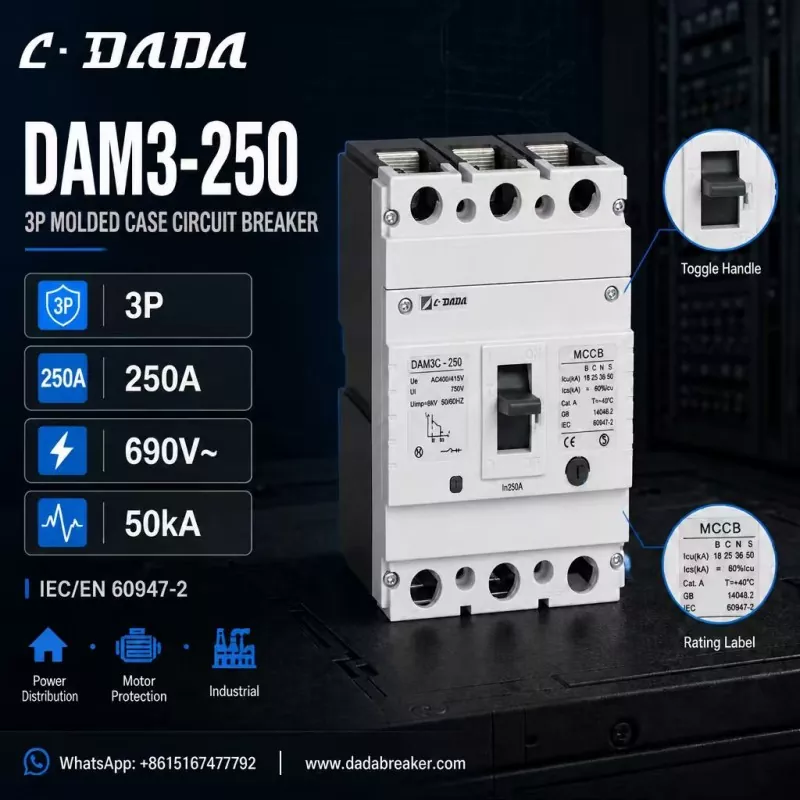

250A three-pole MCCB

올바른 MCCB를 선택하는 방법

정격전류(In)

1. — 연속 부하를 일치시키고 모터 시동 전류에 대한 헤드룸을 허용합니다.

차단용량(Icu/Ics)

2. - 설치 지점의 예상 단락 전류보다 높아야 합니다. 결함 수준이 높을수록 필요한 Icu도 높아집니다.

폴란드

3. — 3상 시스템의 경우 3P, 중성선도 분리해야 하는 경우 4P.

전압 정격

4. - 시스템에 대한 정격 작동 전압(Ue), 절연 전압(Ui) 및 충격 저항(Uimp)을 확인합니다.

표준 및 인증

5. — IEC/EN 60947-2 준수 및 CE 마크는 국제 프로젝트의 기준입니다.

애플리케이션

6. — 모터 보호, 배전 및 산업 설비에는 다양한 프레임 등급 및 트립 특성이 필요할 수 있습니다.

잘 지정된 250A MCCB의 모습은 다음과 같습니다.

이를 구체적으로 설명하려면 C·DADA Electric의 DAM3-250(이 장치 클래스에서 찾아야 할 사항을 보여주는 250A 3극 MCCB)을 고려하십시오.

3P 구성

● 정격 전류(In)가 250A로 3상 배전반에 적합합니다.

전압 등급:

● 690V~; UE AC400/415V, Ui 750V, Uimp 8kV

차단 용량 최대 50kA

● — B/C/N/S 변형 전반에 걸쳐 18/25/36/50kA의 Icu를 제공하므로 설치자는 네트워크의 다양한 지점에서 오류 수준을 일치시킬 수 있습니다.

IEC/EN 60947-2 및 GB 14048.2 준수

● CE 표시, 작동 상태를 확인할 수 있는 명확한 ON/OFF 토글 핸들 포함

● 배전, 모터 보호 및 산업용 애플리케이션용으로 제작됨

이 사양 뒤에 숨어 있는 논리는 50kA 등급 차단 용량을 갖춘 250A, 3극 프레임이 주 배전반부터 모터 공급 회로까지 대부분의 패널 제작업체 및 계약업체 요구 사항을 충족하는 동시에 여러 Icu 변형을 통해 실제 오류 수준에 대해 적절한 규모의 비용을 제공할 수 있다는 것입니다.
