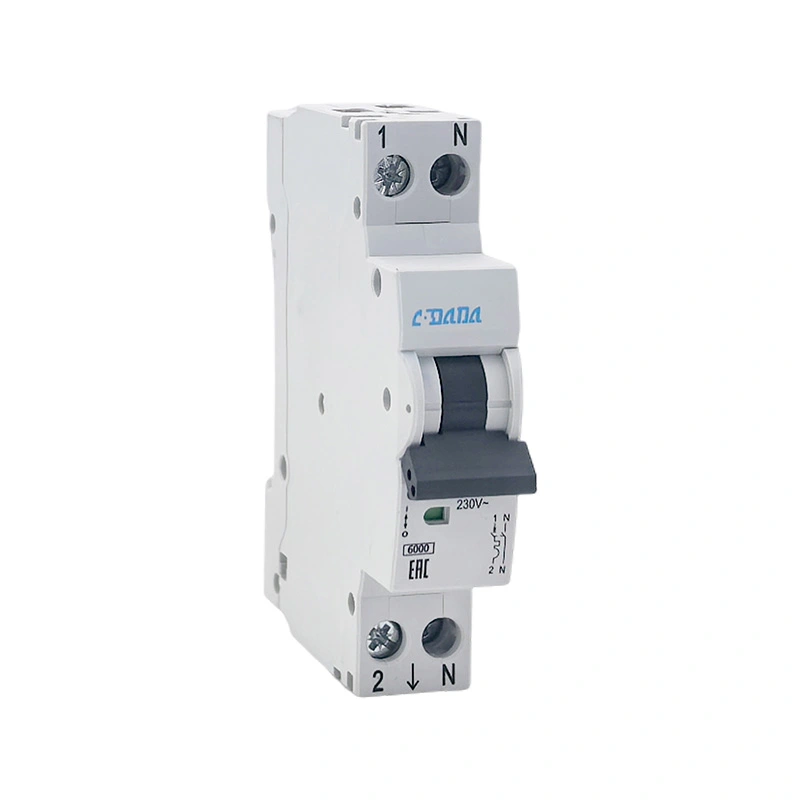

소형 회로 차단기 DPN 6KA가 현대 전기 보호에 중요한 이유는 무엇입니까?

A 소형 회로 차단기 DPN 6KA콤팩트한 크기와 실용적인 설치를 결합하면서 과부하 및 단락으로부터 신뢰할 수 있는 보호 기능을 제공하도록 설계되었습니다. DPN 구성은 일반적으로 1P+N 배열과 연관되는 반면, 6KA는 해당 표준 및 지정된 테스트 조건에서 6kA 정격 단락 차단 용량을 나타냅니다. 이 가이드에서는 소형 회로 차단기 DPN 6KA의 의미, 작동 방식, 차단 용량이 중요한 이유, 사용 위치, 올바른 선택 및 설치 방법, 회로 보호 장비 구매 시 구매자가 고려해야 할 사항에 대해 설명합니다.

소형 회로 차단기 DPN 6KA는 무엇을 의미합니까?

일반적으로 MCB로 약칭되는 소형 회로 차단기는 비정상적인 상황이 발생할 때 전류를 차단하는 데 사용되는 자동 보호 개폐 장치입니다. 일반적으로 작동 후 교체해야 하는 기존 퓨즈와 달리 MCB는 일반적으로 결함을 조사하고 회로가 안전한 것으로 간주된 후 재설정할 수 있습니다.

용어DPN일반적으로 컴팩트를 설명하는 데 사용됩니다.1P+N 구성, 여기서 장치는 중성 도체를 전환하는 동시에 위상 도체에 대한 보호 기능을 통합합니다. 정확한 내부 배열과 중성선 보호 여부 또는 전환만 가능 여부는 특정 제품 설계에 따라 다릅니다. 따라서 구매자는 약어만 해석하는 대신 제조업체의 기술 문서를 확인해야 합니다.

그만큼6KA표시, 일반적으로 다음과 같이 작성됩니다.6카는 해당 규격, 시험조건, 전압, 제품사양에 따른 정격단락차단용량 6 kA를 나타냅니다. 실제로 이는 차단기가 지정된 조건에서 안전하게 차단하도록 설계된 예상 단락 전류 수준을 나타냅니다.

컴팩트한 구성과 정의된 단락 차단 기능의 결합으로 소형 회로 차단기 DPN 6KA는 패널 공간과 신뢰할 수 있는 회로 보호가 모두 중요한 여러 저전압 배전 애플리케이션에 유용합니다.

DPN 6KA 회로 차단기는 어떻게 작동합니까?

일반적인 소형 회로 차단기는 열 및 자기 보호 원리를 사용합니다. 열 메커니즘은 지속적인 과전류에 반응하는 반면, 자기 메커니즘은 단락과 같은 고전류 오류 조건에 신속하게 반응하도록 설계되었습니다.

• 과부하 보호:전류가 충분한 기간 동안 회로의 정상 작동 수준 이상으로 유지되면 열 메커니즘으로 인해 차단기가 트립될 수 있습니다.
• 단락 보호:높은 고장 전류는 자기 트립 메커니즘을 활성화하여 회로를 빠르게 중단할 수 있습니다.
• 수동 전환:작동 핸들을 사용하면 제품이 해당 기능에 맞게 설계된 경우 정상 작동 중에 회로를 켜거나 끌 수 있습니다.
• 결함 격리:DPN 배열에서는 장치의 지정된 스위칭 설계에 따라 위상 및 중성 도체를 분리할 수 있습니다.
• 컴팩트한 배포:좁은 폼 팩터는 전기 패널이 제한된 DIN 레일 공간 내에서 더 많은 회로를 수용하는 데 도움이 될 수 있습니다.

차단기의 목적은 단순히 전기를 차단하는 것이 아닙니다. 정상 작동 중에 신뢰성을 유지하면서 설계된 조건 내에서 비정상적인 전류를 차단해야 합니다. 따라서 업스트림 및 다운스트림 보호 장치와의 올바른 조정이 중요합니다.

이러한 이유로 차단기의 물리적 크기나 공칭 전류만을 기준으로 차단기를 선택하면 문제가 발생할 수 있습니다. 전체 전기 사양은 설치 전에 항상 검토해야 합니다.

6KA 차단 용량이 중요한 이유는 무엇입니까?

차단 용량은 소형 회로 차단기를 구매할 때 이해해야 할 가장 중요한 사양 중 하나입니다. 6kA 등급은 차단기의 정격 단락 용량이 다음과 같음을 의미합니다.6,000암페어지정된 테스트 조건 하에서.

이것은~ 아니다이는 차단기가 6,000A를 지속적으로 통전해야 함을 의미합니다. 차단기의 정격 전류는 별도의 사양입니다. 예를 들어, 차단기는 6kA의 단락 차단 용량을 가지면서도 조명이나 소켓 회로에 적합한 정격 전류를 가질 수 있습니다.

새로 설치하는 경우 자격을 갖춘 전기 전문가가 설치 지점의 예상 단락 전류를 평가해야 합니다. 선택한 차단기는 설치에 적합한 차단 용량을 가져야 하며 해당 지역 요구 사항을 준수해야 합니다.

주요 이점은 무엇입니까?

적절하게 지정된 DPN 6KA 소형 회로 차단기는 소형 전기 배전 시스템의 몇 가지 일반적인 문제를 해결할 수 있습니다.

또 다른 실질적인 이점은 회로 구성이 더 쉽다는 것입니다. 단일 보호 장치가 너무 많은 부하를 처리하도록 허용하는 대신 적절하게 계획된 배전반을 사용하면 전기 부하를 개별 회로로 나눌 수 있습니다. 이렇게 하면 문제 해결이 더 쉬워지고 결함이 영향을 받는 회로에 미치는 영향을 제한하는 데 도움이 될 수 있습니다.

일반적으로 어디에 사용됩니까?

DPN 6KA 차단기는 전기 정격 및 인증 요구 사항이 설치와 일치하는 경우 광범위한 저전압 배전 애플리케이션에 사용할 수 있습니다.

• 주거용 배전반
• 아파트 및 건물 전기 시스템
• 조명 회로
• 소켓 및 범용 회로
• 소규모 상업용 건물
• 사무실 및 소매 시설
• 제어판 및 장비 분배 회로
• 경공업 전기 설비
• 전기 캐비닛의 보조 회로

이는 설치자가 회로 보호와 사용 가능한 장착 공간의 균형을 맞춰야 하는 소형 배전 장비에 특히 유용할 수 있습니다. 그러나 제품명만으로 적용 적합성을 판단해서는 안 됩니다.

특정 모델을 선택하기 전에 부하 유형, 도체 크기, 설치 방법, 주변 온도, 오류 수준, 전압 시스템, 접지 배열 및 현지 전기 규정을 모두 고려해야 합니다.

구매자가 선택하기 전에 무엇을 확인해야 합니까?

가장 큰 구매 실수 중 하나는 정격 전류 또는 6kA 표시만을 기준으로 차단기를 선택하는 것입니다. 보다 완전한 사양 검토를 통해 호환성 문제, 설치 지연 및 불필요한 교체 비용을 줄일 수 있습니다.

1. 정격 전류:단순히 사용 가능한 가장 큰 정격을 선택하는 것이 아니라 회로 설계 및 예상 부하에 따라 선택하십시오.
2. 정격 전압:차단기가 전기 시스템의 전압 및 주파수에 적합한지 확인하십시오.
3. 극 구성:필요한 배열이 1P+N인지 확인하고 어떤 도체가 보호되고 전환되는지 이해합니다.
4. 차단 용량:6kA 정격이 설치 지점의 예상 고장 전류에 적합한지 확인하십시오.
5. 여행 곡선:부하 및 돌입 동작에 따라 필요한 트리핑 특성을 확인하십시오.
6. 표준 및 인증:목표 시장에 적용할 수 있는 관련 테스트 보고서, 선언 및 인증 문서를 요청하세요.
7. 터미널 호환성:도체 크기 범위, 단자 구성, 조임 요구 사항 및 연결 접근성을 확인하십시오.
8. DIN 레일 호환성:물리적 치수가 의도한 배포 인클로저에 맞는지 확인하십시오.
9. 운영 환경:온도, 습도, 고도, 먼지, 진동 및 기타 환경 조건을 고려하십시오.
10. 공급업체 일관성:반복 주문이 필요한 프로젝트의 경우 생산 능력 및 품질 관리 절차를 확인하십시오.

유통업체의 또 다른 중요한 고려 사항은 제품 일관성입니다. 한 번의 배송에서는 사양을 충족하지만 이후 배치에서는 크게 달라지는 차단기로 인해 재고 및 프로젝트 위험이 발생할 수 있습니다. 따라서 구매자는 품질 관리 절차, 검사 표준, 포장, 라벨링 및 반복 주문 요구 사항을 공급자와 사전에 논의해야 합니다.

설치 중에 고려해야 할 사항은 무엇입니까?

전기 설치는 자격을 갖춘 전문가가 제조업체의 지침과 해당 전기 규정에 따라 수행해야 합니다. 올바르게 지정된 DPN 6KA 차단기라도 잘못 설치되면 제대로 작동하지 않을 수 있습니다.

• 배전 장비에서 작업하기 전에 설비의 전원을 차단하십시오.
• 연결하기 전에 회로 전압과 배선 배열을 확인하십시오.
• 적절한 DIN 레일이나 장착 시스템에 차단기를 단단히 설치하십시오.
• 제조업체가 지정한 크기 범위 내의 도체를 사용하십시오.
• 규정된 단자 조임 토크를 적용하십시오.
• 도체 라우팅을 깔끔하게 유지하고 터미널에 불필요한 기계적 응력을 피하십시오.
• 제품 배선 다이어그램에 따라 위상 및 중성선 연결을 확인하십시오.
• 인클로저가 적절한 간격, 환기 및 보호 기능을 제공하는지 확인하십시오.
• 완성된 회로에 전원을 공급하기 전에 적절한 전기 테스트를 수행하십시오.

터미널 연결에는 특별한 주의가 필요합니다. 느슨한 전기 연결은 저항과 열을 발생시킬 수 있으며, 부적절하게 준비된 도체는 연결의 기계적 안정성을 손상시킬 수 있습니다. 따라서 설치는 제조업체가 지정한 도체 준비 및 토크 요구 사항을 따라야 합니다.

적절한 회로 설계 대신에 차단기를 사용하지 마십시오. 보호 장치는 도체, 부하, 업스트림 보호, 접지 및 기타 안전 구성 요소를 포함하는 전체 전기 시스템의 일부로 작동합니다.

DPN 6KA는 기존 MCB 구성과 어떻게 비교됩니까?

비교가 하나의 구성이 보편적으로 더 낫다는 것을 의미하지는 않습니다. 적절한 설계는 전기 시스템, 현지 규정, 사용 가능한 패널 공간, 필요한 절연 배열 및 기타 보호 장비와의 조정에 따라 달라집니다.

성능을 어떻게 유지할 수 있습니까?

소형 회로 차단기는 일반적으로 제한된 정기 유지 관리가 필요하지만 주변 전기 시스템은 정기적으로 검사해야 합니다. 설명할 수 없는 빈번한 트립을 결코 무시해서는 안 됩니다.

• 과열, 변색 또는 손상 징후가 있는지 터미널을 검사하십시오.
• 예정된 전기 유지 관리 중에 연결이 느슨한지 확인하십시오.
• 분배 인클로저를 깨끗하게 유지하고 과도한 먼지나 습기가 없도록 유지하십시오.
• 반복되는 이동을 모니터링하고 근본 원인을 조사합니다.
• 기계적 손상이 있거나 비정상적인 작동 동작을 보이는 차단기를 교체하십시오.
• 트립된 이유를 확인하지 않고 차단기를 반복적으로 재설정하지 마십시오.

반복적으로 작동하는 차단기는 과부하, 단락, 절연 문제, 장비 결함, 잘못된 차단기 선택 또는 설치 내의 다른 문제를 나타낼 수 있습니다. 회로를 정상 작동 상태로 되돌리기 전에 자격을 갖춘 담당자가 문제를 진단해야 합니다.

정확한 패널 라벨링을 유지하는 것도 유용합니다. 회로를 명확하게 식별하면 특히 상업용 건물과 대형 전기 캐비닛에서 향후 검사 및 유지 관리를 더욱 효율적으로 수행할 수 있습니다.

신뢰할 수 있는 제조업체로부터 무엇을 기대해야 합니까?

도매 유통, 전기 프로젝트, OEM 애플리케이션 또는 패널 조립을 위해 소형 회로 차단기 DPN 6KA 제품을 소싱할 때 제품 품질은 구매 결정의 한 부분일 뿐입니다. 일관된 문서화, 생산 제어, 커뮤니케이션 및 판매 후 지원도 프로젝트 성공에 중요한 영향을 미칠 수 있습니다.

상하이다다전기(주)는 전기 보호 제품 및 관련 회로 차단기 솔루션을 찾는 고객을 위한 잠재적 공급원입니다. 제조업체를 평가할 때 구매자는 대량 주문을 하기 전에 제품 데이터시트와 해당 규정 준수 문서를 요청하고 정확한 모델 구성을 명확히 하며 생산 및 검사 요구 사항을 확인해야 합니다.

수입업자와 유통업자에게는 커뮤니케이션이 특히 중요합니다. 구매를 확인하기 전에 정확한 제품 모델, 전기 사양, 수량, 포장 방법, 라벨링, 배송 요구 사항, 검사 절차 및 문서를 설정하는 것이 유용합니다. 이는 구매자, 제조업체 및 최종 고객 간의 오해를 줄이는 데 도움이 됩니다.

자주 묻는 질문

1. 소형 회로 차단기에서 6KA는 무엇을 의미합니까?

6KA는 일반적으로 6kA로 표기되며 지정된 테스트 조건에서 정격 단락 차단 용량이 6,000암페어임을 나타냅니다. 차단기의 정상적인 동작전류가 아닙니다.

2. 회로 차단기에서 DPN은 무엇을 의미합니까?

DPN은 일반적으로 1P+N 구성과 연결됩니다. 정확한 보호 및 스위칭 기능은 제조업체의 설계에 따라 다르므로 설치 전에 제품 데이터시트를 확인해야 합니다.

3. 6kA 차단기가 모든 전기 설비에 적합합니까?

아니요. 차단 용량은 설치 위치의 예상 단락 전류에 적합해야 합니다. 정격 전압, 전류, 트립 특성, 설치 조건 및 해당 규정도 고려해야 합니다.

4. 6kA는 차단기가 6,000A를 지속적으로 전달할 수 있다는 것을 의미합니까?

아니요. 6kA 값은 연속 전류 전달 용량이 아닌 단락 차단 기능과 관련이 있습니다. 정격전류는 별도의 사양입니다.

5. DPN 6KA 차단기를 주거용 배전반에 사용할 수 있습니까?

제품의 전기 정격, 구성, 치수, 인증 및 설치 요구 사항이 회로 및 현지 규정과 일치하는 경우 특정 주거용 애플리케이션에 적합할 수 있습니다.

6. 견적요청시 어떤 정보를 제공해야 하나요?

필요한 정격 전류, 정격 전압, 극 구성, 트립 특성, 차단 용량, 수량, 목표 시장, 해당 표준, 포장 요구 사항 및 OEM 또는 라벨링 요구 사항을 제공합니다. 이는 공급업체가 요구 사항을 보다 효율적으로 평가하는 데 도움이 됩니다.

7. 소형 회로 차단기가 반복적으로 트립되는 이유는 무엇입니까?

반복적인 트립은 과부하, 단락, 장비 결함, 배선 문제, 부적절한 차단기 선택 또는 기타 전기적 결함으로 인해 발생할 수 있습니다. 차단기를 반복적으로 재설정하기보다는 자격을 갖춘 담당자가 원인을 확인해야 합니다.

8. DPN은 2극 회로 차단기와 동일합니까?

반드시 그런 것은 아닙니다. DPN 장치에는 위상 및 중성 스위칭이 포함될 수 있지만 내부 보호 및 스위칭 배열은 기존의 2극 보호 장치와 다를 수 있습니다. 항상 제조업체의 배선도와 기술 사양을 확인하십시오.

9. 정격전류와 차단용량의 차이는 무엇입니까?

정격 전류는 지정된 조건에서 정상 작동 중에 차단기가 전달하도록 설계된 전류와 관련됩니다. 차단 용량은 지정된 단락 전류를 안전하게 차단하는 능력과 관련이 있습니다.

10. DPN 6KA 차단기를 주문할 때 가장 중요한 사양은 무엇입니까?

모든 설치에 적용되는 단일 사양은 없습니다. 정격 전류, 전압, 극 구성, 트립 특성, 차단 용량, 적용 규격, 물리적 치수, 설치 조건 등을 모두 함께 확인해야 합니다.

소형 회로 차단기 DPN 6KA 솔루션에 대해 문의하세요

올바른 회로 차단기를 선택하는 것은 궁극적으로 보호 성능을 전기 설비의 실제 요구 사항과 일치시키는 것입니다. 소형 회로 차단기 DPN 6KA는 올바르게 지정 및 설치될 경우 컴팩트한 구성, 과부하 보호, 단락 차단 기능 및 편리한 회로 관리의 실용적인 조합을 제공할 수 있습니다.

소싱하는 경우소형 회로 차단기 DPN 6KA배전반, 전기 프로젝트, OEM 애플리케이션 또는 도매 공급용 제품,상하이다다전기(주)제품 정보를 제공하고 기술 요구 사항에 대해 논의할 수 있습니다.문의하기필요한 전류 정격, 전압, 수량, 애플리케이션 및 대상 시장을 고려하여 적합한 솔루션을 논의하십시오. 사양, 샘플, 대량 주문 및 프로젝트 요구 사항에 대해 논의하려면 Shanghai DaDa Electric Co., Ltd.에 문의하세요.
