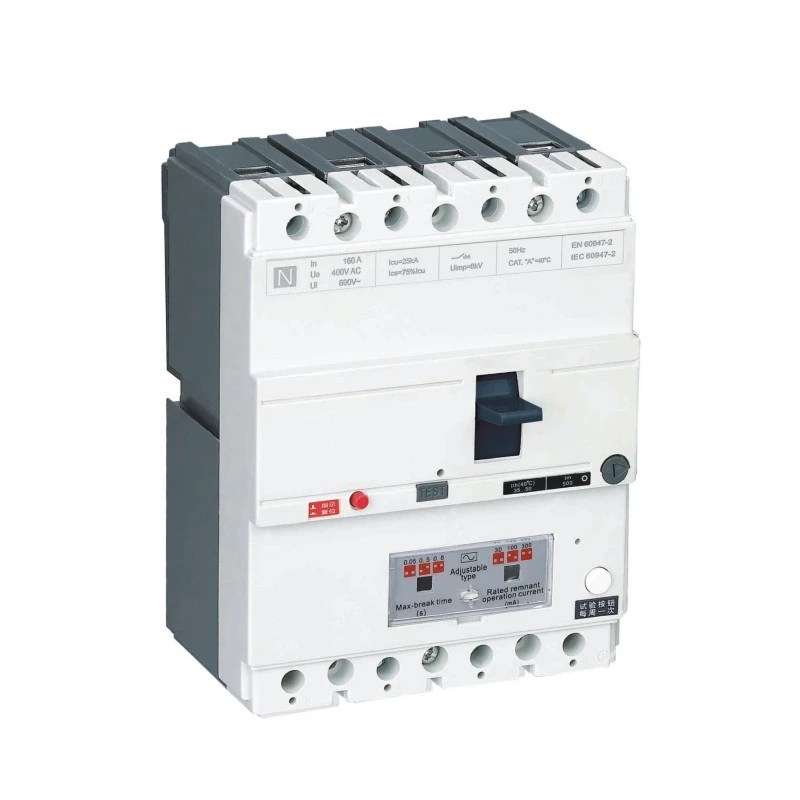

누출 방지 기능이 있는 MCCB

잔류 전류(RCD/ELCB) 기능이 내장된 통합 몰드 케이스 회로 차단기인 누출 방지 기능이 있는 CDADA DAM1L 시리즈 MCCB를 사용하여 과부하 및 단락 보호 이상의 전기 안전성을 강화하십시오. 전문 제조업체인 Shanghai DADA Electric CO., LTD가 국제 표준에 맞게 설계한 이 누설 MCCB 4P는 고성능 전력 분배와 생명 및 화재를 절약하는 접지 오류 감지 기능을 결합합니다.

400V/415V에서 10A~500A 정격의 이 제품은 조정 가능한 잔류 작동 전류(30mA~1000mA)와 선택적인 시간 지연을 제공하므로 개인 안전(30mA 이하) 또는 화재 예방(100mA~500mA+)을 위한 맞춤형 보호가 가능합니다. 다상 전력 전자 장치를 사용하면 한 단계에 장애가 발생하거나 전압이 50V로 떨어지더라도 계속 작동하므로 터널, 고층 건물, 운송 허브 및 산업 플랜트와 같은 중요 인프라에서 탁월한 신뢰성을 보장합니다.

주요 사양

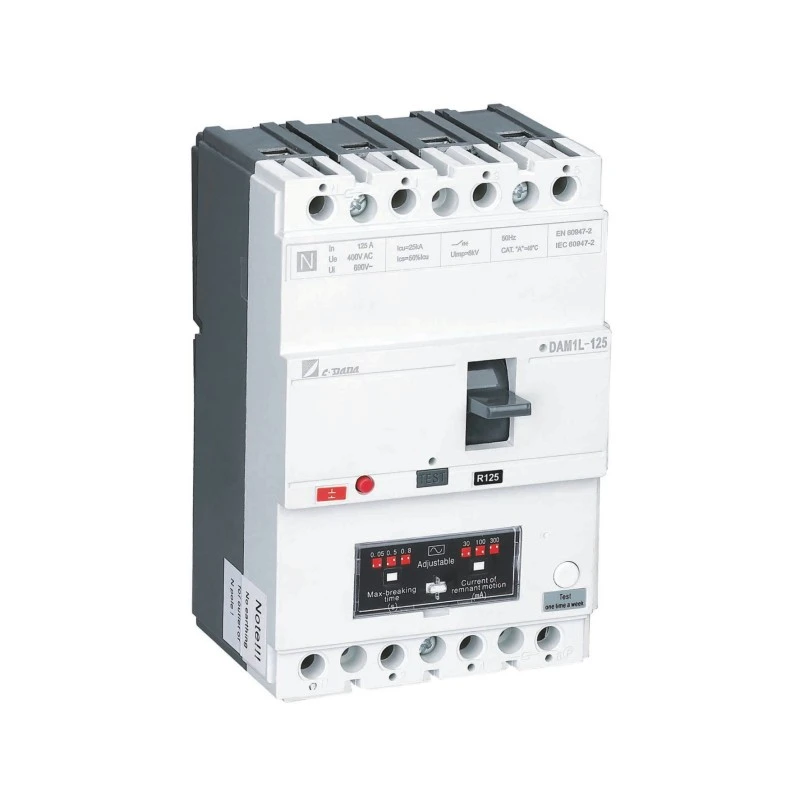

모델: DAM1L 시리즈 – 누전형 MCCB(CBR형 MCCB)

폴: 4P(표준, 요청 시 3P 제공)

정격 전류(In): 10A – 500A

정격 전압: 400V / 415V AC, 50Hz

절연 전압(Ui): 400V(≤160A), 690V(>250A)

잔류 전류 설정(IΔn): 30mA, 100mA, 300mA, 500mA, 1000mA

조정성 : IΔn 및 운행시간 현장 조정(순시 또는 지연)

차단 용량 유형:

B 유형: 기본(Inm < 100A)

S 유형: 표준

H 유형: 높은 차단(>160A)

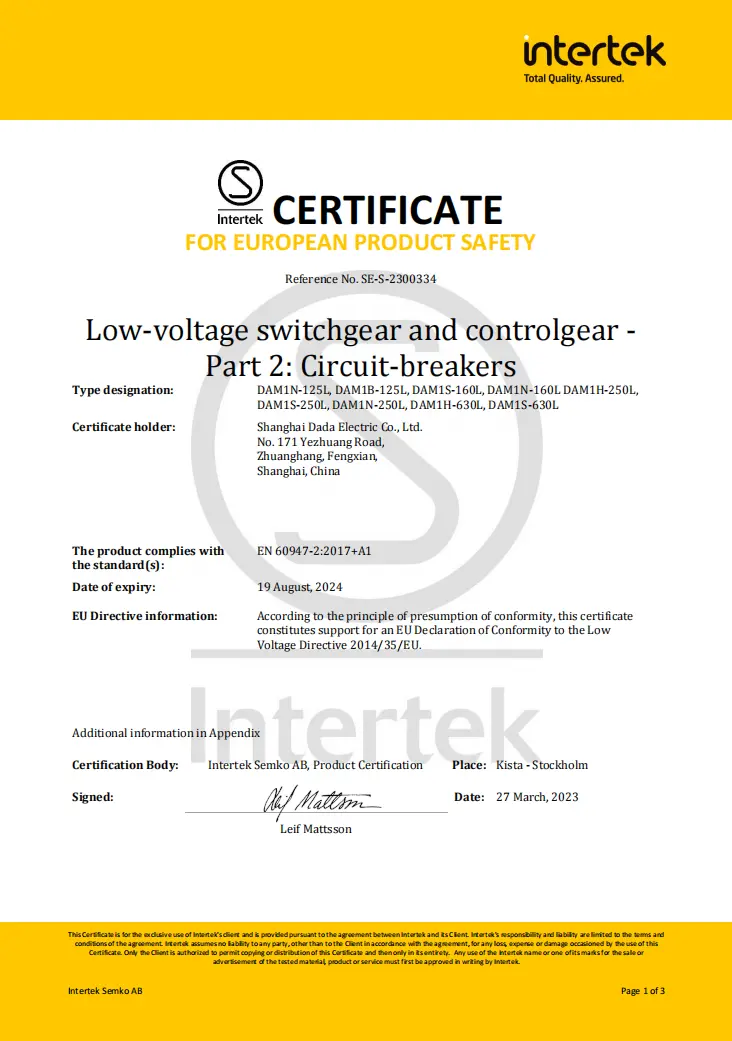

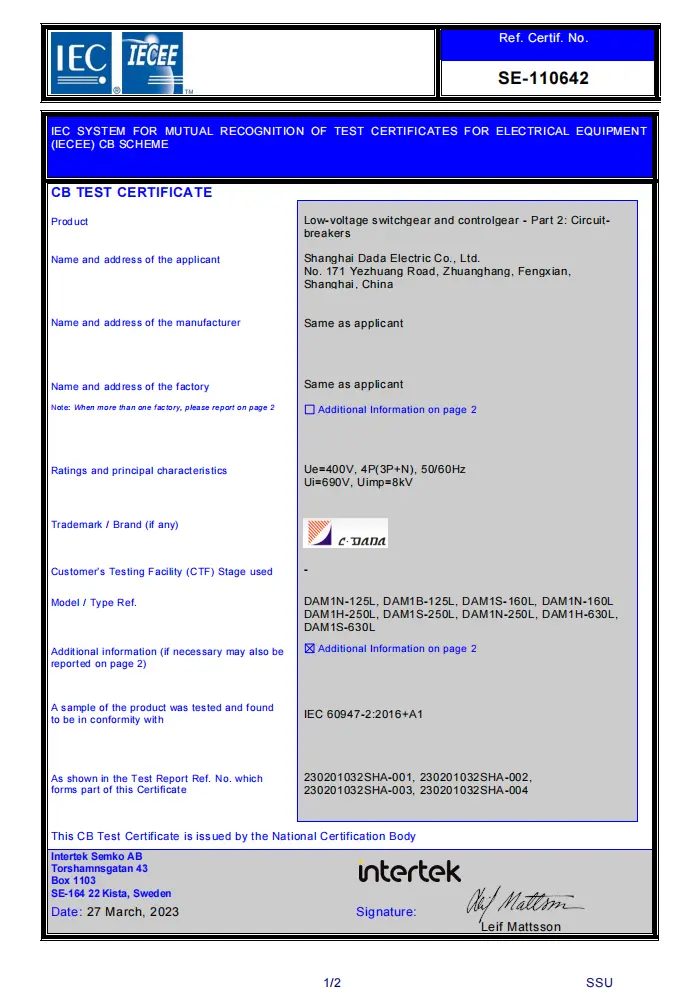

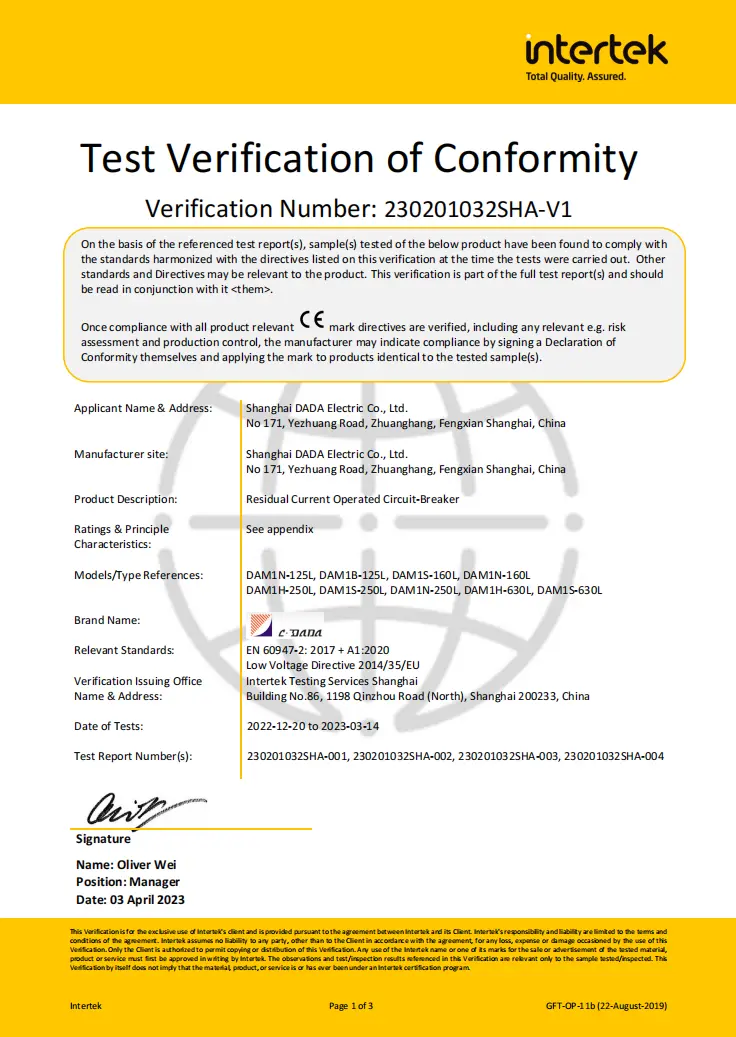

인증: CE, CB, SEMKO

주요 특징:

★ 다상 전원 RCD 회로 → 50V까지 작동

★ 별도의 주 접점과 아크 접점

★ 푸시-투-트립 테스트 버튼

★ 조정 가능한 자기 설정(0.8–1.0×In)

★ 강력한 EMI/RFI 간섭 방지 기능

★ 전체 액세서리 범위: 션트 트립, 보조/경보 접점, 회전 핸들

기술 데이터 시트

누전차단기(ELCB)

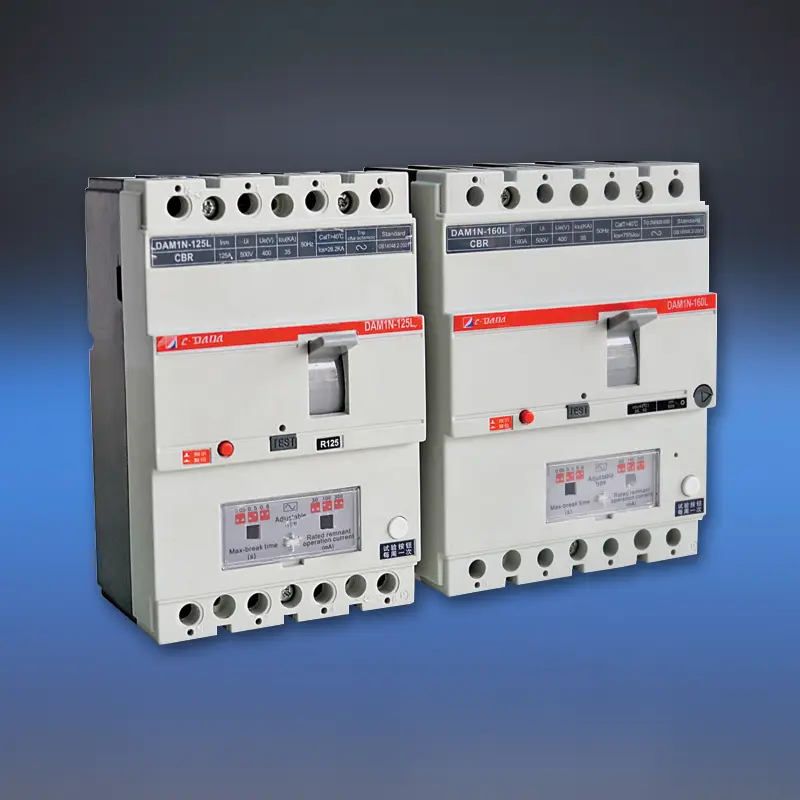

모델			DAM1-125L			DAM1-160L
차단 용량 코드			B	N	S	B	N	S
프레임 크기의 정격 전류 - Inm(A)			125A			160A
정격전류-입력(40,50 또는 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
우이(뷔)			690V			690V
우에(뷔)			400V			400/415V
극수			4P			4P
ICU(KA)			25	35	50	25	35	50
IC(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(피크)/cos ф(KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(IΔm)KA/cosф			9/0.5			19/0.5
잔류 전류 임계값(mA)			100-300-500			100-300-500
시간 지연(ms)			50-500-800			50-500-800
우임프 (V)			10000			8000
유전성(V)			2500			3000
이온화 거리(mm)			≤30/0			≤30/0
지구력	총 주기		8000			8000
	전기적 수명		1000			1000
	기계적 수명		7000			7000
카테고리(EN 60947-2/IEC 60947-2)	주회로		A/0			A/0
	보조 회로		AC-15			AC-15
저전압 릴리스			√			√
션트 릴리스			√			√
보조 연락처			√			√
알람 접점			√			√
보조 접점 및 경보 접점			√			√
핸들 작동 메커니즘			√			√
전기적 작동 메커니즘			√			√
단자 커버			√			√
위상 분리기			√			√
	폭(mm)	3피	-			-
		4P	101			120
	엘(mm)	3피	-			-
		4P	155			120
	흠)	3피	-			-
		4P	70			70
무게	고정 버전 3P/4P		-			-
	플러그인 버전 3P/4P		-			-
	인출 버전 3P/4P		-			-

누출 방지 기능이 있는 CDADA MCCB를 선택하는 이유는 무엇입니까?

★ 진정한 통합안전

추가 RCD 모듈과 달리 DAM1L에는 공장에서 보정된 누출 방지 기능이 내장되어 있어 완벽한 조정을 보장하고 호환성 문제를 제거합니다.

★ RCD 회로용 다상 전원

한 단계가 손실되면 초기 RCD가 실패했습니다. CDADA의 설계는 모든 위상을 사용하여 보호 전자 장치에 전원을 공급하므로 위상 손실이나 심각한 저전압 중에도 계속 작동합니다.

★ 하나의 장치에서 이중 보호 목표

◆ 30mA: 개인 충격 보호에 대한 IEC 요구 사항을 충족합니다.

◆ 100mA~1000mA : 작고 지속적인 지락으로 인한 절연열화 화재 예방

★ 실제 조건에 맞게 현장 조정 가능

안전을 유지하면서 습한 환경(예: 세차장, 농장)에서 성가신 넘어짐을 방지하기 위해 감도와 시간 지연을 미세 조정합니다.

★ 산업 등급 신뢰성

높은 차단 용량(H형), 견고한 아크 분리 및 IP20+ 단자 보호 기능을 갖추고 있어 열악한 상업 및 산업 환경에 적합합니다.

★ 글로벌 규정 준수, 현지 가치

유럽(CE/CB), 북유럽 국가(SEMKO) 인증을 받았으며 신뢰할 수 있는 중국 제조업체의 경쟁력 있는 가격으로 수출 프로젝트에 이상적입니다.

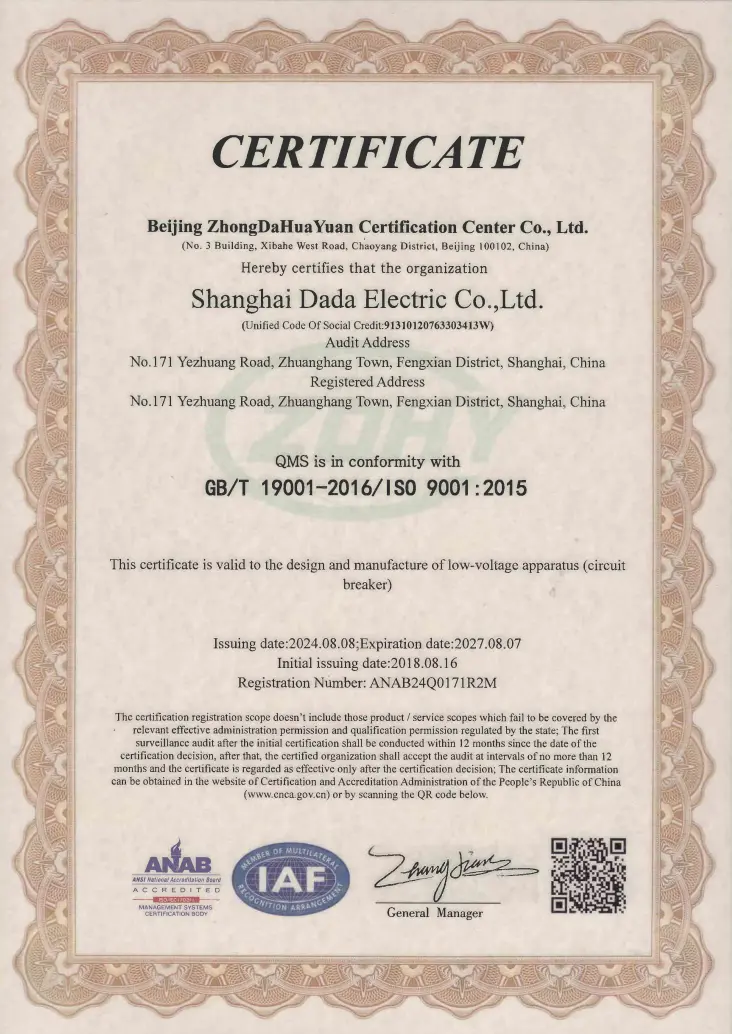

★ 당사의 제조 시설은 ISO9001:2015 품질 관리 시스템 인증을 받았습니다.

일반적인 애플리케이션

고층 주거용: 주 수입원 또는 바닥 패널(화재 위험 감소를 위해 300mA)

터널 및 지하철: 안전 누출 감지가 필요한 중요 인프라

병원 및 학교: 습한 지역(실험실, 화장실)에서 30mA 보호

산업 플랜트: 접지 오류 모니터링 기능이 있는 모터 피더

건설현장: 인원 보호를 위한 임시 배전

FAQ

Q1: 표준 MCCB와 누출 방지 기능이 있는 MCCB의 차이점은 무엇입니까?

A1: 표준 MCCB는 과부하 및 단락으로부터만 보호합니다. DAM1L은 잔류 전류(접지 누출) 감지 기능을 추가하여 전류가 접지로 누출될 때(예: 사람 또는 손상된 절연체를 통해) 트립되어 감전이나 화재를 방지합니다.

Q2: 개인 보호를 위해 100A MCCB RCD를 사용할 수 있습니까?

A2: 30mA로 설정된 경우에만 해당됩니다. 정격 전류(100A)는 부하 용량을 정의합니다. 잔류 설정(IΔn)은 안전 기능을 정의합니다. 충격 방지를 위해 IΔn은 In에 관계없이 30mA 이하이어야 합니다.

Q3: RCD 회로에 다상 전원이 필요한 이유는 무엇입니까?

답변 3: 단 하나의 위상으로만 전원을 공급하는 경우 단상 오류로 인해 누출 방지 기능이 비활성화됩니다. CDADA의 다중 위상 설계는 안전 연속성에 중요한 위상 손실 또는 저전압(최저 50V) 중에도 RCD가 활성 상태를 유지하도록 보장합니다.

Q4: 4P 누설 MCCB는 TT 또는 TN-S 시스템에 적합합니까?

A4: 예. TT, TN-S 및 IT 시스템용으로 설계되었습니다. 4P 설계는 모든 위상과 중립을 차단하며, 이는 중립이 업스트림에 안정적으로 접지되지 않은 TT 시스템에 필수적입니다.

Q5: 모듈형 RCD + MCCB 조합 대신 CDADA를 선택하는 이유는 무엇입니까?

A5: CDADA DAM1L은 다음을 제공합니다.

● 더 작은 설치 공간(2개 장치에 비해 통합형)

● 조정 보장(불일치 위험 없음)

● 비용 절감 및 배선 복잡성 감소

● 더 높은 신뢰성(단일 밀봉 장치)

● 고정 감도 RCD로는 현장 조정이 불가능합니다.
