중국 전문 소형 회로 차단기 공장

분류

유형

현재 범위

주요 특징

트리핑 특성(곡선)

B형

0.5A – 63A

3-5×순시 트립시 낮은 돌입 부하(조명, 저항 가열)

C형

0.5A – 125A

5-10×트립 중 적당한 돌입(모터, 에어컨, 소형 가전 제품)

D형

0.5A – 63A

10-20×트립 중, 높은 돌입(변압기, 대형 전동기, 용접 장비)

K형

0.5A – 63A

8-12×트립 중, 상업용/산업용 모터 부하

Z형

0.5A – 40A

2-3×여행 중, 민감한 전자 장비, 반도체 보호

극 구성

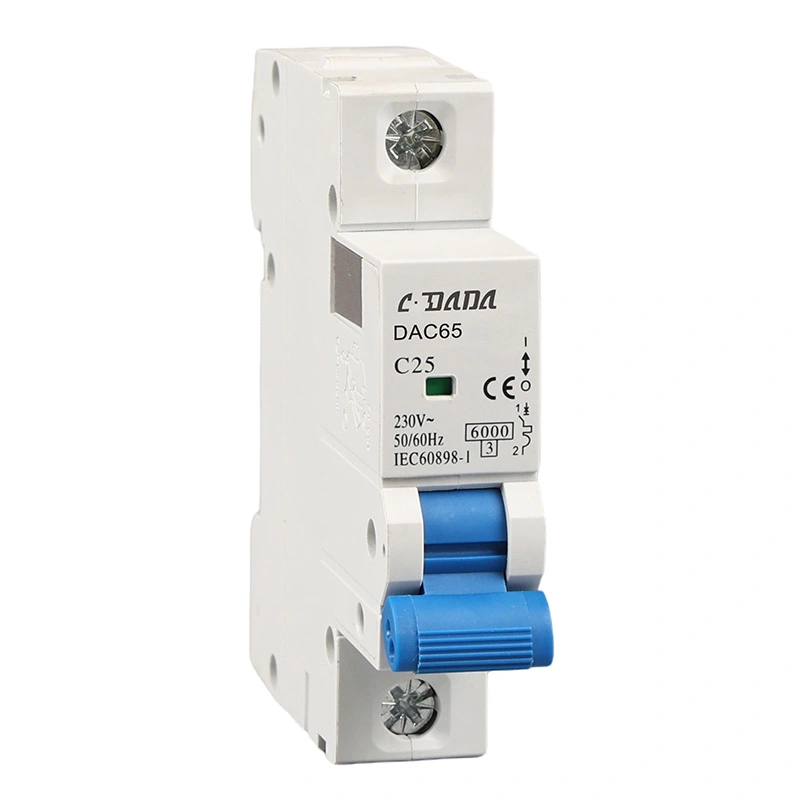

단극(SP)

0.5A – 63A

단상 회로의 위상 보호

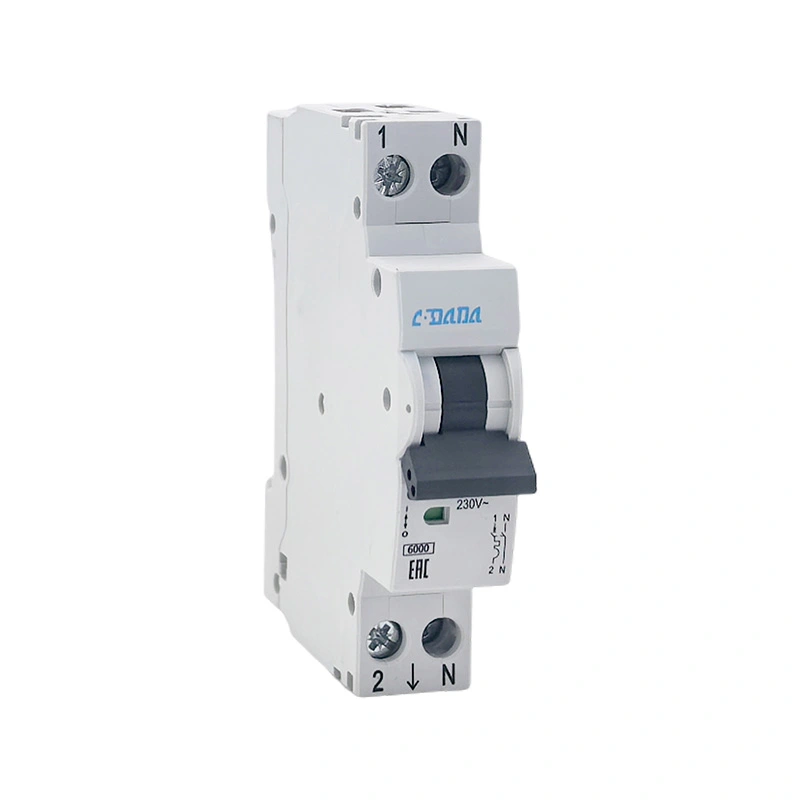

이중극(DP)

0.5A – 63A

위상 + 중립 보호, 공통 트립 바

삼중극(TP)

0.5A – 125A

3상 보호, 산업 배전

4극(4P)

0.5A – 125A

3상 + 중성, 공통 트립 메커니즘

차단 용량

표준(S)

3kA – 6kA

국내 설치, 낮은 장애 수준 네트워크

강화(H)

10kA

상업용 건물, 중간 결함 수준

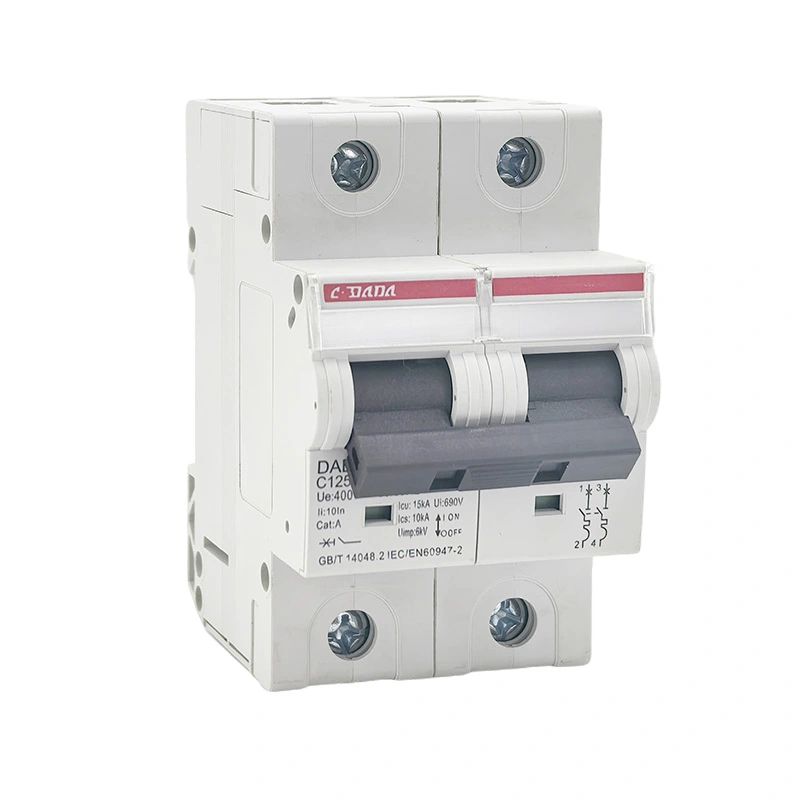

높음(G)

15kA – 25kA

산업용 메인, 높은 고장 용량

장착 표준

DIN 레일(IEC 60715)

모든 평가

35mm 탑햇 레일(TH35), 빠른 스냅온 설치

패널 실장

0.5A – 63A

나사 고정 베이스, 레거시 설치

기능

작동 원리

기술적인 매개변수

과부하 보호(열)

바이메탈 스트립 열팽창

1.05×In: 트립 없음(2h), 1.3×In: 트립 ≤1h(In≤32A), ≤2h(In>32A), 1.45×In: 트립 <1h

단락 보호(자기)

솔레노이드 플런저 순간

B형: 3-5×In, C형: 5-10×In, D형: 10-20×In, <20ms 작동

절연 기능

포지티브 접점 분리

IEC 60898-1에 따른 절연 적합성, 접촉 간격 검증

여행 표시

기계식 플래그/창

뚜렷한 ON/OFF 위치, 트립 프리 메커니즘으로 오류 발생 시 폐쇄 방지

설치환경

특정 애플리케이션

일반적인 사양

주거용 건물

조명 회로, 콘센트, HVAC, 온수기

6A-32A 유형 B/C, 6kA Icn, DIN 레일 실장

상업용 사무실

배전반, 컴퓨터 장비, UPS 회로

10A-63A 유형 C, 10kA Icn, 3상용 4극

소매 및 숙박업

매장 조명, 냉동, 주방 장비

16A-40A 유형 C, 10kA, 다중 극용 공통 트립

산업용 제어 패널

공작기계, 모터 제어 회로, 자동화

10A-63A 유형 D, 15kA, 높은 기계적 내구성

하부 구조

지하철 역, 공항, 병원, 데이터 센터

32A-125A 유형 C, 25kA, 전류 제한 클래스 3

재생에너지

태양광 스트링 보호, 배터리 시스템, 인버터

10A-63A DC 정격(IEC 60898-2), 250V/500V/1000V DC

해양 및 해양

선박 유통, 해양 플랫폼

열대성(T2), 내부식성, 주변 온도 55°C

단계

프로세스 세부정보

품질 관리 포인트

하우징 사출 성형

유리 섬유 30%, 용융 온도 280~320°C, 사출 압력 800~1200bar의 고충격 열가소성 수지(PA66, PBT)

치수 공차 ±0.05mm, 충격 강도 >7 kJ/m², 추적 지수 >600V, UL 94 V-0 가연성

접촉 스탬핑 및 도금

은-니켈(AgNi 90/10) 또는 은-카드뮴 산화물 접점, 프로그레시브 다이 스탬핑, 배럴 도금 8-12μm 은

경도 HV 80-120, 접촉 저항 <100μΩ, 도금 두께 XRF 검증

바이메탈 요소 생산

인코넬/부동태화강 복합재, 정밀 압연, 변형 특성을 위한 열처리

편향률 0.15-0.25mm/°C, 20°C 기준에서 교정, ±3% 배치 일관성

자기 코일 제조

동선(직경 0.3~0.8mm), 자동 권선, 진공 바니시 함침

회전수 ±1%, DC 저항 ±5%, 절연 저항 >100MΩ

아크 슈트 조립

강철 분할판(0.5mm), 세라믹 아크 그리드, 최적화된 탈이온화 챔버 구조

자속검증, 절연내력 2.5kV, 치수 ±0.02mm

메커니즘 통합

스프링 강철 충전 시스템, 토글 메커니즘, 트립 프리 오버라이드, 에너지 저장 스프링

기계적 내구성 20,000주기, 트립력 3-8N, 토글 신뢰성

최종 교정

1.05×In, 1.25×In, 5×In(또는 곡선별)에서 자동 시간-전류 테스트

트립시간 ±20% 허용오차, 순간 트립 확인, 마킹 영속성

요소

재료 사양

공급업체 표준

주요 속성

성형 하우징

PA66 GF30(폴리아미드 66, 30% 유리 섬유) 또는 PBT GF30

IEC 60664-1, UL 94 V-1

추적 지수 >600V, 내열성 160°C, 충격 강도 >7 kJ/m², 무할로겐 사용 가능

작동 핸들

PC/ABS 혼합 또는 PA66

ISO 527

인장 강도 >50MPa, UV 안정화, 변색되지 않음

고정/이동 접점

전해 구리(Cu-ETP C11000) + AgNi 90/10 또는 AgCdO 도금

ASTM B152

전도성 ≥100% IACS, 아크 침식 저항, 용접 방지

바이메탈 스트립

인코넬 718/부동태화 강철 복합재(ASTM TM2) 또는 황동/강철

ASTM B388

처짐률 0.2mm/°C, 20년 동안 안정성 ±3%, 내크리프성

자기 코일

에나멜 구리선(F등급 155°C 또는 H등급 180°C)

IEC 60317

항복 전압 >3kV, 납땜성 390°C/2s, 유연성

아크 스플리터 플레이트

세라믹 코팅된 냉간압연강판 SPCC-SD(0.5mm)

JIS G 3141

투자율 >2000, 내열성 >1000°C, 아크 담금질

작동 스프링

오일 강화 탄소강 SWP-B 또는 스테인리스강 301

JIS G 3522

피로 수명 >50,000 사이클, 인장 강도 1800-2200MPa

터미널

주석 도금 처리된 황동 C36000 또는 구리 C11000(5-8μm)

ASTM B16

전류 밀도 1.0-1.2 A/mm², 토크 내구성 1.5-2.5Nm, 내식성

장착 클립

스프링강 65Mn 또는 스테인레스강 304

GB/T 1222

형체력 50-100N, DIN 레일 호환성(EN 60715)

기준

범위

적용 등급

IEC 60898-1

AC 작동용 회로 차단기(가정용 및 유사 제품)

최대 125A, 415V의 AC MCB에 대한 글로벌 기준선

IEC 60898-2

AC 및 DC 작동용 회로 차단기

태양광, 배터리, 철도 애플리케이션용 DC 정격 MCB

EN 60898-1

유럽 ​​조화 버전

CE 마킹, EU 시장 준수

IEC 60947-2

저전압 배전반 - 회로 차단기

산업용 MCB >80A, 더 높은 차단 용량

GB/T 10963.1

중국 국가 표준과 동등함

CCC 인증, 중국 시장

테스트 카테고리

특정 테스트

수락 기준

마킹 및 문서화

표시의 지울 수 없음

용제 세척 후 영구적, 온도 순환

기계적 완전성

나사, 연결, 단자의 신뢰성

진동 후에도 풀림 없음, 토크 내구성

안전

감전으로부터 보호

IP20 최소, 손가락 방지 단자

유전체 특성

상용주파 내량(2kV/1min), 임펄스(6kV)

고장 없음, 플래시오버 없음

온도 상승

주변 온도 40°C에서의 연속 전류

터미널 ≤60K, 케이스 ≤40K

28일 테스트

지속 1.13×로드 중

여행 없음, 성능 저하 없음

트리핑 특성

기존의 시간-전류 검증

1.05×In: 트립 없음(2h), 1.3×In/1.45×In: 한계 내 트립

기계적 내구성

무부하 작업 20,000회

<5% 매개변수 드리프트, 오류 없음

전기적 내구성

정격 전류에서 4,000회 부하 작동

접점 마모 <50%, 트립 특성 유지

단락 차단

Icn(등급), Ics(서비스) 검증

3개 작동, 성공적인 중단, 유전체 복구

환경

기계적 충격, 충격, 열, 화재, 녹

컨디셔닝 후 기능성, 안전성 저하 없음

재료

검사항목

샘플링 계획

장비

열가소성 과립

유리함량, 점도, 수분, 색상

배치당 COA 검증

용융 흐름 지수, 수분 분석기, 분광 광도계

구리선(접점)

순도 ≥99.9%, 전도성, 어닐링

AQL 0.65

분광계, 전도도 측정기

은도금액

금속농도, pH, 불순물

일일 모니터링

원자흡수분광계

바이메탈 스트립

편향률, 저항, 안정성

배치당, 샘플 테스트

열 오븐, 편향 측정

에나멜선

직경, 절연체 두께, 항복 전압

AQL 1.0

마이크로미터, 유전체 시험기

스프링강

인장강도, 내피로성, 성형성

배치당

인장기계, 피로시험기

역

제어 매개변수

빈도

방법

사출 성형

온도 280-320°C, 압력 800-1200 bar, 사이클 시간

모든 사이클

SCADA 모니터링, SPC 차트

접촉 스탬핑

치수 ±0.02mm, 버 <0.01mm, 도금 두께

30분마다

광학 비교기, XRF 분석기

바이메탈 교정

기준 온도에서의 처짐, 크리프 테스트

100개 단위마다

자동 교정 스테이션

코일 권선

회전수, 장력 제어, 레이어 균일성

모든 단위

피드백이 있는 자동 와인딩 머신

메커니즘 조립

토글 힘, 트립 프리 기능, 접촉 간격

모든 단위

힘 게이지, 자동화 테스트 벤치

최종 조립

토크 마킹, 접점 정렬, 핸들 작동

모든 단위

비전 시스템, 기능 테스터

테스트 항목

기준

샘플 크기

유전체 내전압

2kV AC/1분

100%

절연저항

>100MΩ @ 500V DC

100%

접촉 저항

극당 <100μΩ

100%

트리핑 특성

1.05×In(무트립), 1.3×In(트립), 5×In(순시)

100%

기계적 작동

5개의 ON-OFF 사이클, 트립 없는 검증

100%

열린 접점 사이의 공간

≥3mm(IEC 60898-1에 따름)

100%

육안 및 치수검사

중요한 치수에 대한 결함 없음

100%

마킹 영속성

용제 닦아내기, 마모 테스트

AQL 1.0

포장 무결성

낙하 테스트, 진동(ISTA 3A), 라벨링

로트당

장비 카테고리

기계 사양

기능

용량

사출 성형

로봇 핸들링 기능을 갖춘 120톤 열가소성 사출 프레스(Arburg/Engel)

MCB 하우징, 커버, 아크챔버 생산

5,000채/일

프로그레시브 스탬핑

다이 보호 기능을 갖춘 60톤 고속 프레스(Bruderer/Yamada Dobby)

접점 스탬핑, 단자 형성

연락처 30,000개/일

표면 처리

배럴자동도금라인(은,주석)

접촉 도금 두께 8-12μm

5,000kg/일

집회

고속 조립

메커니즘 조립, 교정, 테스트

라인당 3,000개/일

테스트 장비

자동화된 1차 주입 테스트 세트(3-125A, 10,000A 오류 용량)

시간-전류 곡선 검증

500개 단위/시간

기계적 내구성 시험기(20,000사이클, IEC 60898-1 조항 9.11)

수명 테스트, 마모 모니터링

동시 200대

EMC 테스트 챔버(전자 액세서리용)

내성/방출 테스트

100개 단위/일

제품 카테고리

월간 용량

표준 리드타임

긴급 주문 가능

표준 MCB(0.5A-63A, SP/DP)

1,000,000개

3~4주

3일(재고 부품)

산업용 MCB(80A-125A, TP/4P)

200,000개

3~4주

5일

DC MCB(IEC 60898-2)

100,000개 단위

3~4주

5일

맞춤형 구성(특수 곡선, ​​액세서리)

프로젝트 기반

4~6주

2주

부서

인원

전문적 지식

책임

R&D 엔지니어링

엔지니어 5명

저전압 보호, 재료 과학, 전자기 설계, 자동화

신제품 개발(B/C/D/K/Z 곡선), 맞춤화, 특허 포트폴리오(30개 이상의 특허)

프로세스 엔지니어링

엔지니어 18명

사출 성형, 정밀 스탬핑, 도금, 린 제조

생산 라인 최적화, SOP 문서화, 수율 개선(>99%), 자동화 통합

테스트 및 검증

엔지니어 12명

대용량 테스트, 환경 시뮬레이션, 신뢰성 엔지니어링

유형 테스트 조정, 루틴 테스트 자동화, 실패 분석, 인증 관리

품질 보증

기술자 30명

ISO 9001, IATF 16949, 통계적 공정 관리(SPC), 계측학

공급업체 감사, 프로세스 감사, 시정 조치 관리, 교정 실험실

응용공학

엔지니어 8명

주거용/상업용 전기설계, 선별적 코디네이션, 현장지원

고객 기술 지원, 분전반 설계, 교육 프로그램

인증

발행기관

범위

효력

ISO 9001:2015

TÜV SÜD / SGS / 뷰로베리타스

품질경영시스템

연간 감시

IEC 60898-1 유형 테스트

인터텍

제품 안전 및 성능

제품 시리즈별

CE 마킹

인증기관

EU 시장 접근

디자인에 따라 다름

CCC(중국)

CQC

중국어 강제 인증

5년 유효기간

CB 제도

IECEE

국제인증

제품 시리즈별

SEMKO (스웨덴)

인터텍

북유럽 시장 안전 승인

제품 시리즈별
