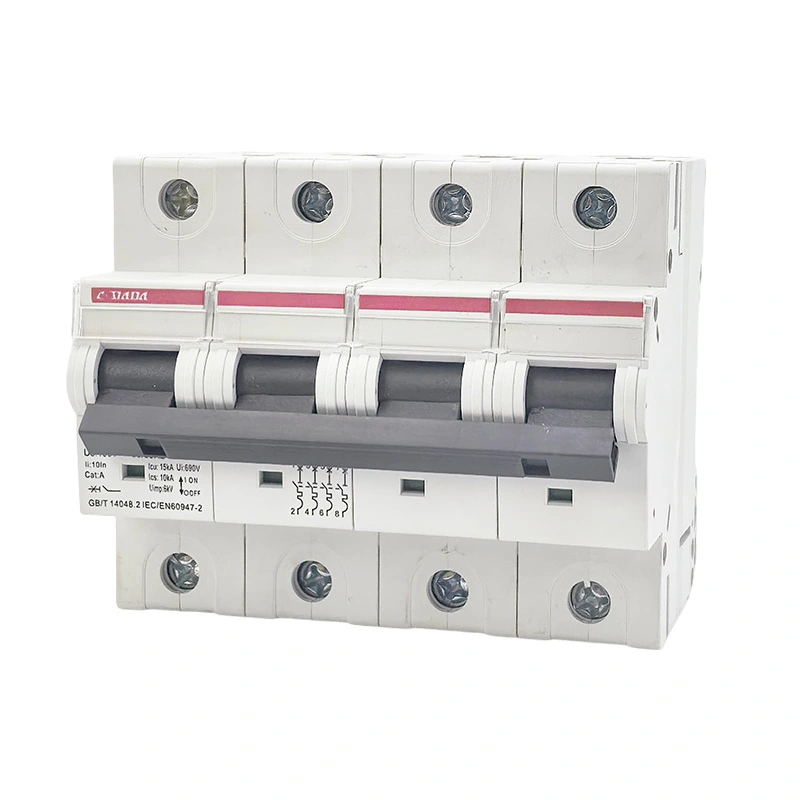

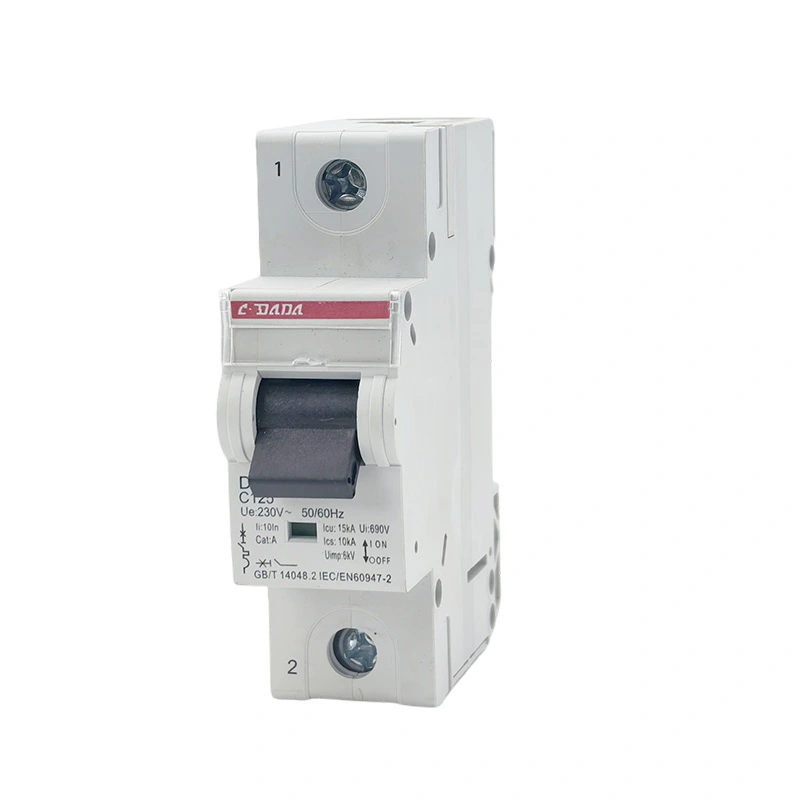

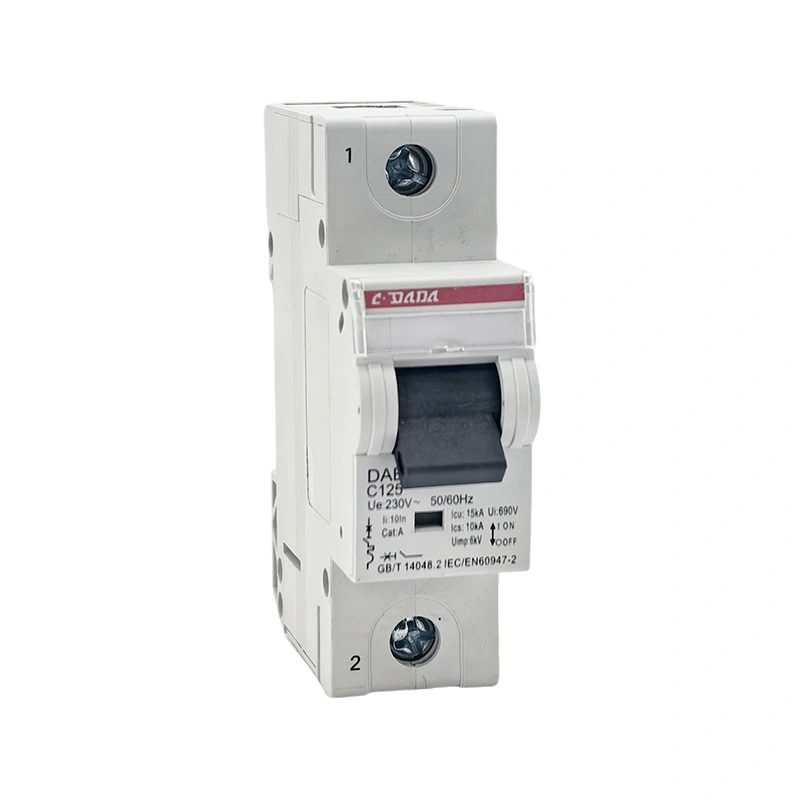

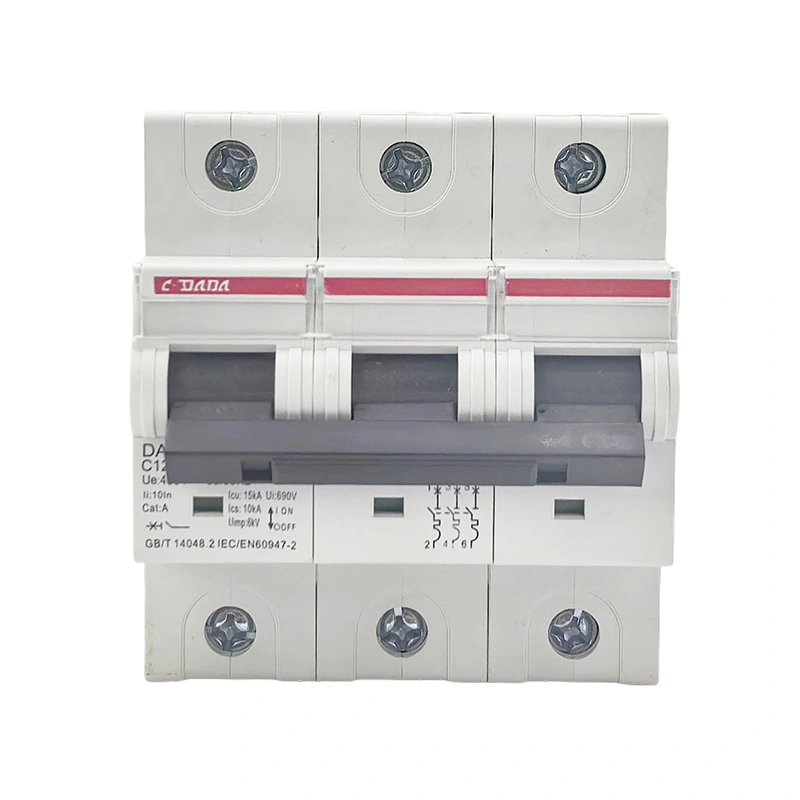

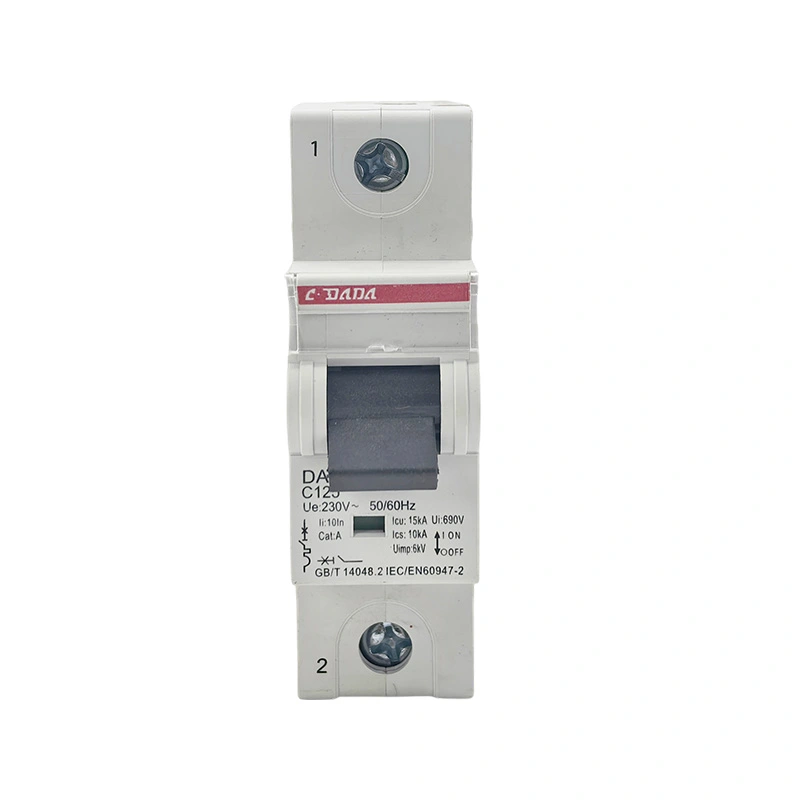

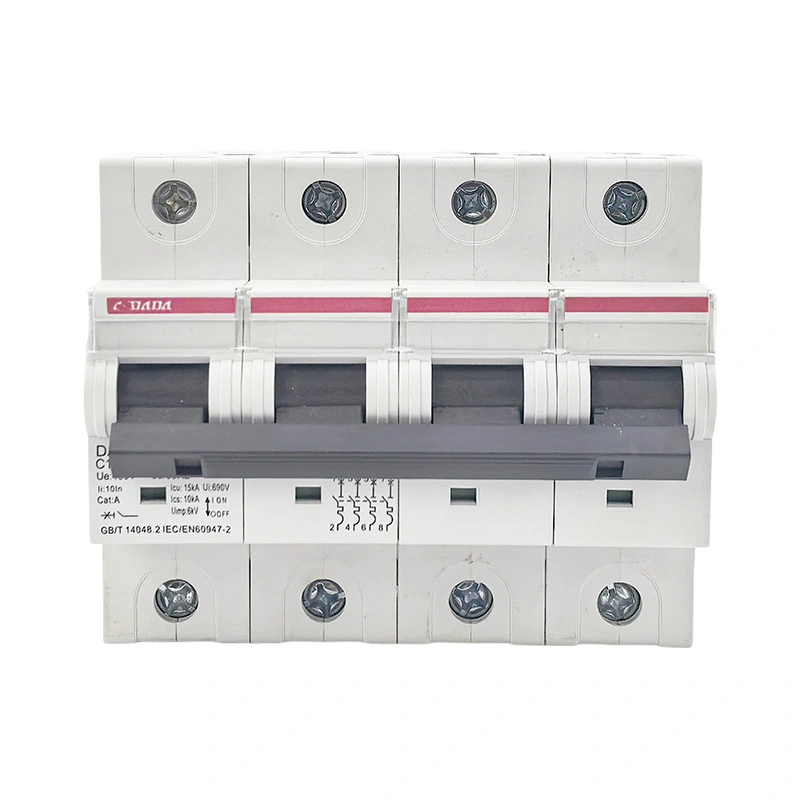

125 15KA 소형 회로 차단기
Model:DAB7-125N / DAB7-125H
125 15KA 소형 회로 차단기의 신뢰할 수 있는 제조업체인 CDADA의 제품은 중부하 전력 분배를 위한 15kA 차단 용량을 갖춘 고성능 125A MCB입니다. PA66 난연성 쉘과 이중 아크 챔버 설계를 사용하여 DIN 레일에 장착하기 쉽고 유지 관리가 간단합니다. 은도금 접점 구조와 산업 등급 내구성을 결합하여 대전류 회로의 매우 긴 수명을 달성합니다.
CDADA DAB7-125 125 15KA 소형 회로 차단기는 Shanghai DADA Electric이 독자적으로 개발한 고강도 고차단 소형 회로 차단기입니다. 10kA/15kA 초고차단 용량, 125A의 큰 정격 전류, 27mm(1.5M)의 컴팩트한 폭을 갖춘 이 제품은 고전류 보호를 위해 기존 몰드 케이스 회로 차단기를 대체할 수 있습니다.
이중 아크 챔버, 은도금 접점 및 PA66 난연성 소재를 채택하여 산업, 상업 및 주거용 고전력 회로에 대해 안전하고 안정적인 과부하, 단락 및 절연 보호 기능을 제공합니다.
제품 기능
★ 과부하 보호
★ 단락 보호
★ 안전한 회로 절연
★ 수동 온/오프 제어
★ 안정적인 대전류 전송

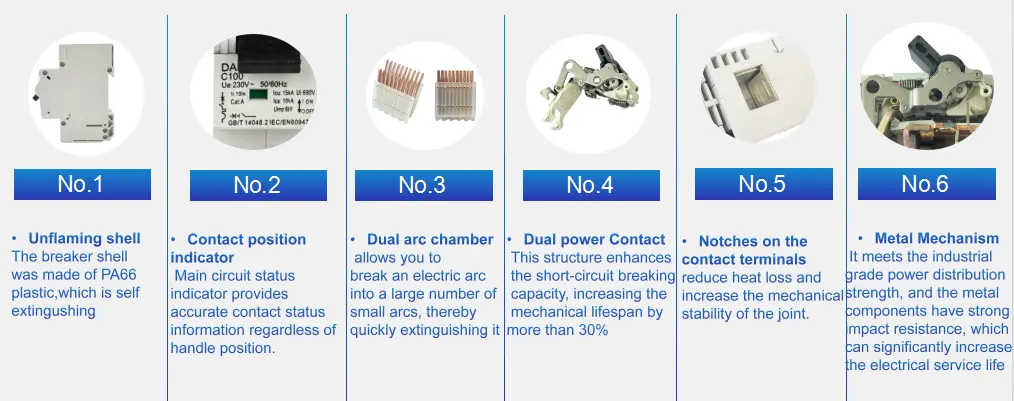

주요 제품 장점
★ 15kA 초고차단 용량, 중부하 작업용 MCCB 대체
★ 듀얼 아크 챔버, 아크 소화 속도 30% 증가
★ 은도금 스프링 접점, 낮은 열 손실, 긴 서비스 수명
★ PA66 난연성 쉘, 자기 소화성, 고온 저항
★ 이중 전원 접점 구조로 단락에 더 강함
★ 노치형 단자, 더 높은 기계적 안정성 및 배선 견고성
★ 산업용 금속 메커니즘, 강력한 충격 저항
★ 폭이 27mm로 좁아 분배 캐비닛 공간이 절약됩니다.

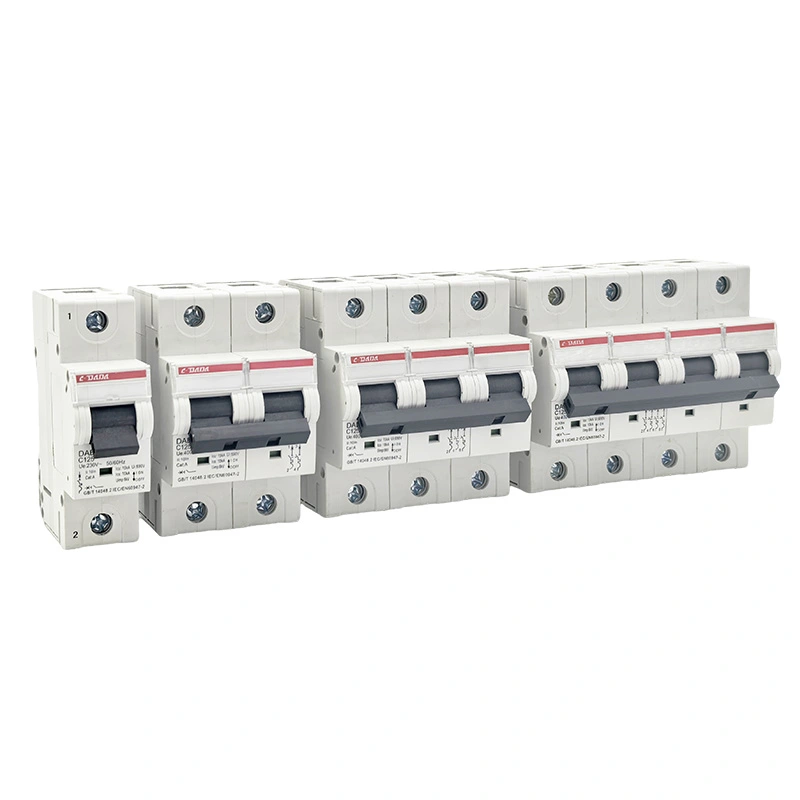

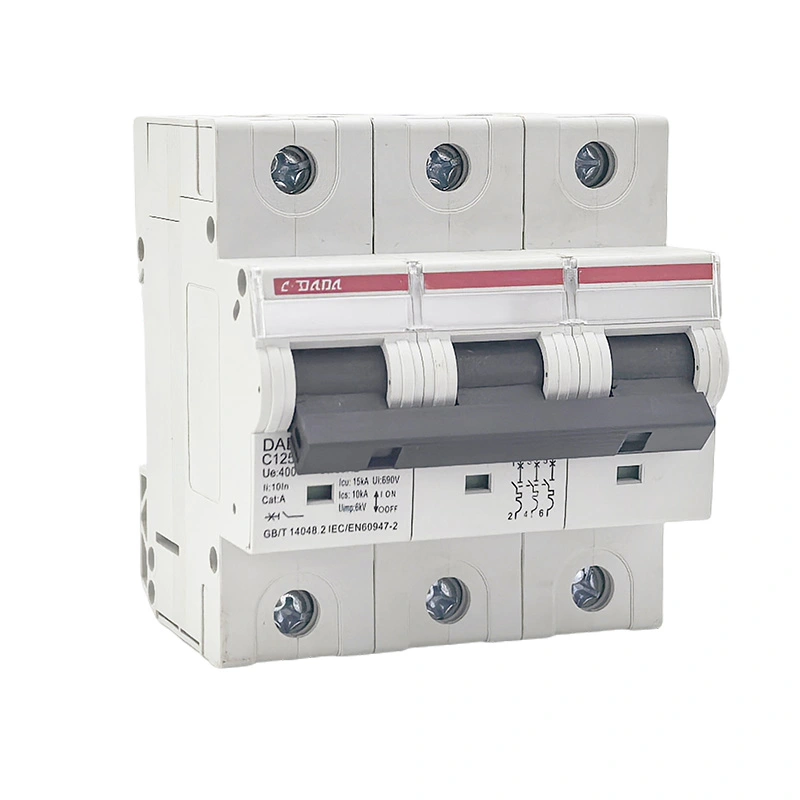

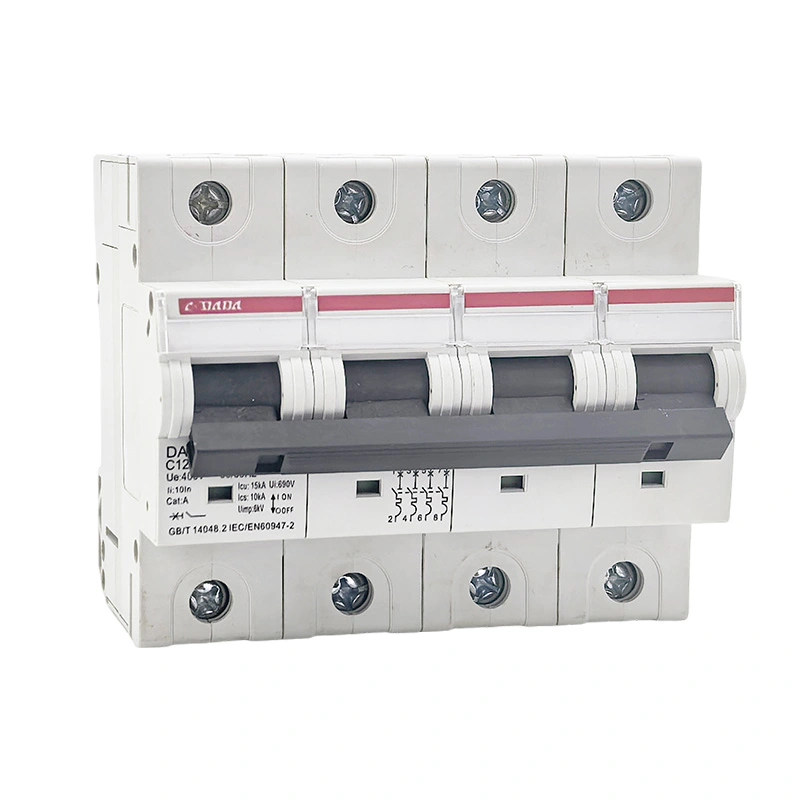

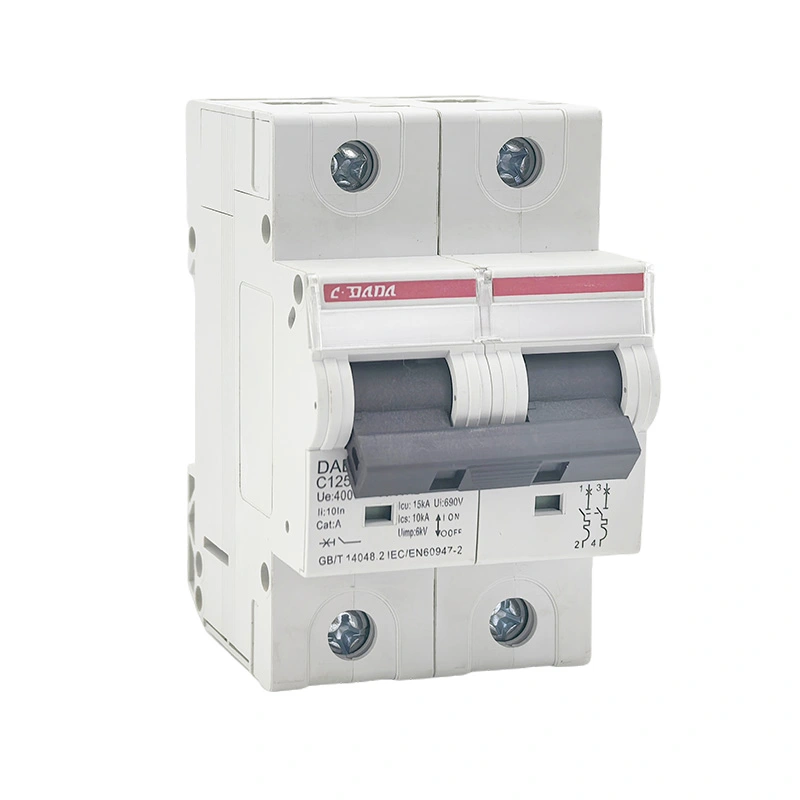

★ 1P/2P/3P/4P 완전한 극, 최대 125A의 넓은 전류 범위
★ 구리 및 알루미늄 와이어 연결 지원
응용 프로그램 및 사용 시나리오
★ CDADA 125 15KA 소형 회로 차단기는 다음 분야에서 널리 사용됩니다.
★ 산업 공장, 작업장, 대형 장비 전원 공급 장치
★ 상업용 건물, 쇼핑몰, 호텔, 사무실 건물
★ 주거용 빌라, 고층 건물 및 주요 수신 회로
★ 배전 캐비닛, 박스형 변전소 및 최종 배전 시스템
★ 대용량 펌프, 팬, 압축기, 모터 회로
★ 인프라, 건설, 개조 프로젝트
기술적인 매개변수 테이블
|
목 |
사양 |
|
모델 |
DAB7-125N / DAB7-125H |
|
제품명 |
MCB 125 15KA |
|
기준 |
IEC60898-1 |
|
정격전류 |
최대 125A |
|
차단 용량 |
10kA(N), 15kA(H) |
|
폴란드 |
1P, 2P, 3P, 4P |
|
정격전압 |
400/415V AC |
|
빈도 |
50/60Hz |
|
절연 전압 |
500V |
|
임펄스 전압 |
4kV |
|
트리핑 곡선 |
비, 씨, 디 |
|
보호 등급 |
IP20 |
|
기계적 수명 |
8,500회 |
|
전기적 수명 |
4,000~15,000회 |
|
배선 용량 |
1~35mm² |
|
작동 온도 |
-5℃ ~ +40℃ |
|
설치 |
35mm DIN 레일 |
|
너비 |
27mm(1.5M) |
외형 치수
★ 폭 : 27mm(1P), 54mm(2P), 81mm(3P), 108mm(4P)
★ 높이: 90mm
★ 길이: 75.5mm
★ 장착: 표준 35mm DIN 레일
★ 기존의 저전압 배전함에 적합
표준시험항목
★ 1.13비트립 테스트(≥1h)에서
★ 1.45트리핑 테스트 중(<1h)
★ 2.55과부하 동작 테스트 중
★ 자기순시트립시험
★ 온도 상승 테스트
★ 유전체 내전압 시험
★ 10kA/15kA 단락차단 시험
★ 기계 및 전기 수명 테스트
★ 고온 및 저온 작동 테스트
품질 관리
테스트 프로세스
★ 1. 원재료 입고검사
★ 2. 자동 스탬핑 및 사출 성형
★ 3. 정밀조립 및 반제품 테스트
★ 4. 100% 완전 트립 교정
★ 5. 내전압 및 절연시험
★ 6. 단락차단용량 검증
★ 7. 외관 및 치수검사
★ 8. 완제품 숙성 및 최종 시험

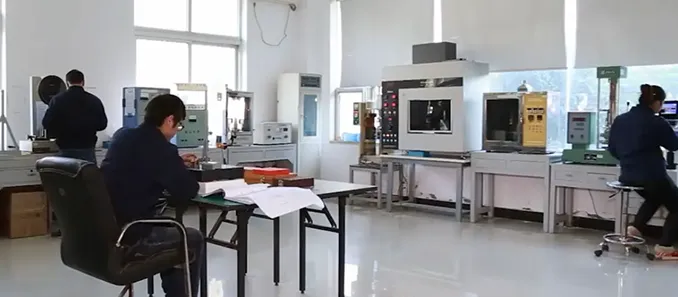

테스트 장비
★ 자동 트리핑 교정 시스템
★ 단락 테스트 플랫폼
★ 온도 상승 시험 챔버
★ 내전압 시험기
★ 수명주기 시험기
★ 고온 및 저온 환경 챔버

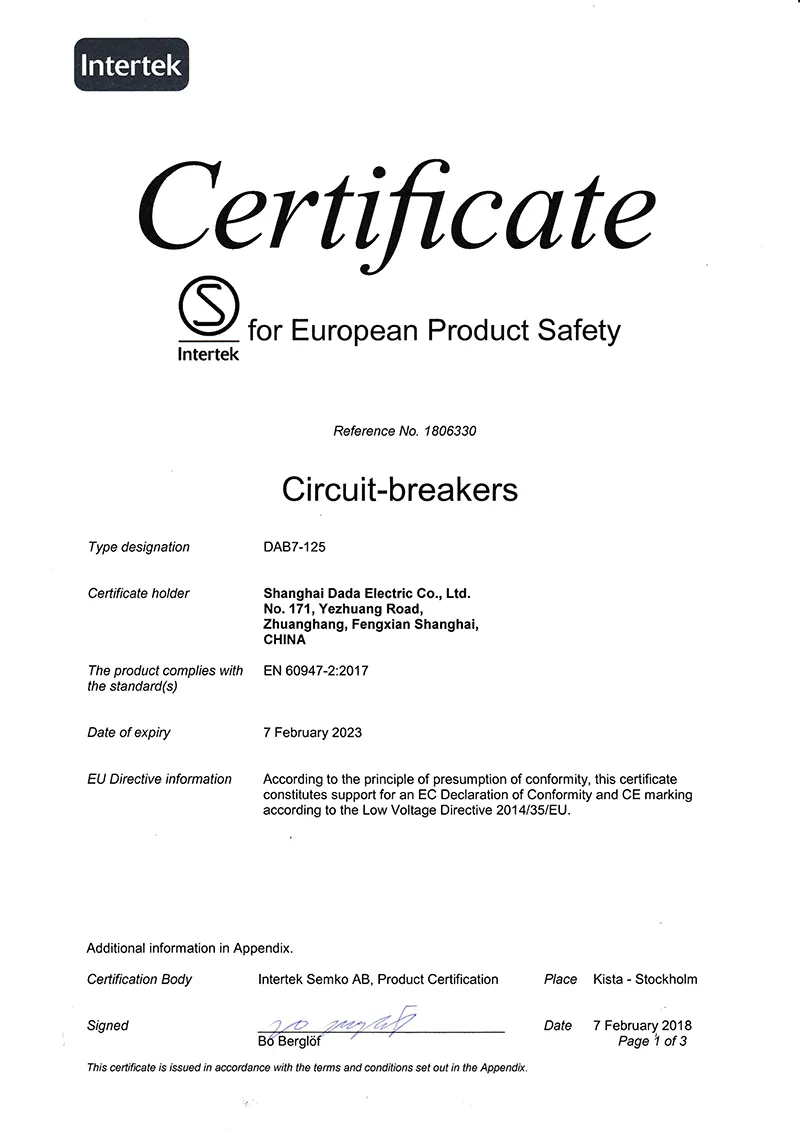

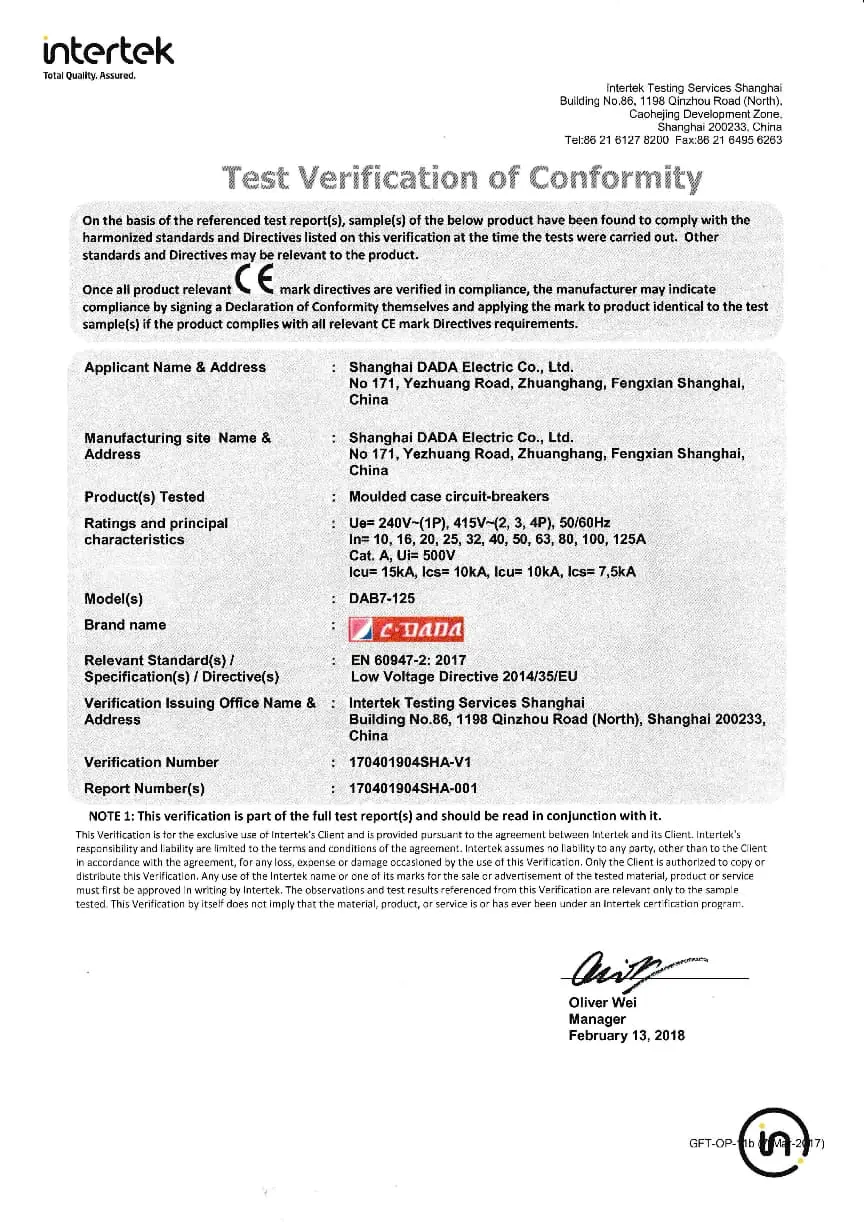

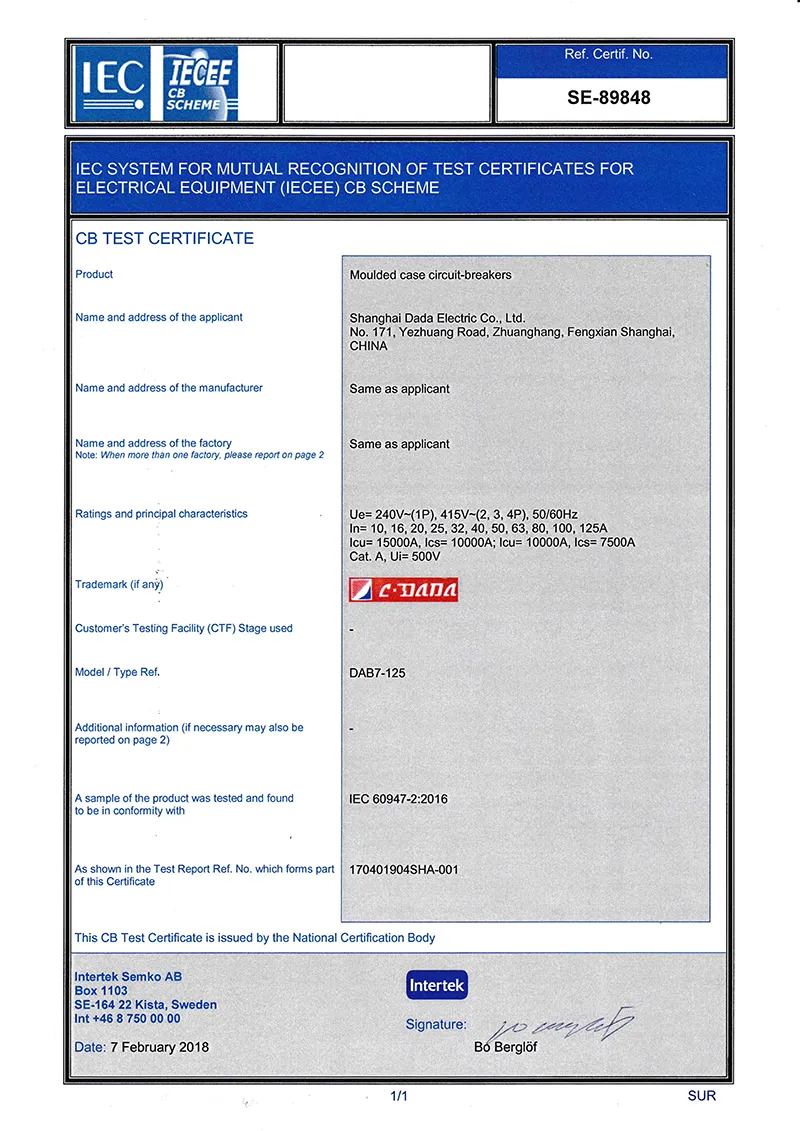

인증
CE, CB, IEC60898-1, ISO9001, CCC, ROHS
포장 및 배송
★ 표준 수출용 상자 + 충격 방지 내부 라이닝
★ 상품별 그룹포장
★ 명확한 라벨: 모델, 전류, 극, 수량, 인증
★ 해상, 항공, 육상 운송에 적합
★ OEM 포장 및 맞춤형 로고 지원
고객 애플리케이션 및 성공 사례
★ 유럽, 동남아, 중동의 산업용 주회로 보호
★ 대규모 주거용 및 상업용 건물 유입 전력 프로젝트
★ 글로벌 전기 브랜드와의 OEM 협력
★ 해외 유통업체를 위한 장기 대량 공급
★ 아프리카 및 남아메리카의 인프라 프로젝트를 위한 배전
★ 공장 및 광산을 지원하는 고전류 장비

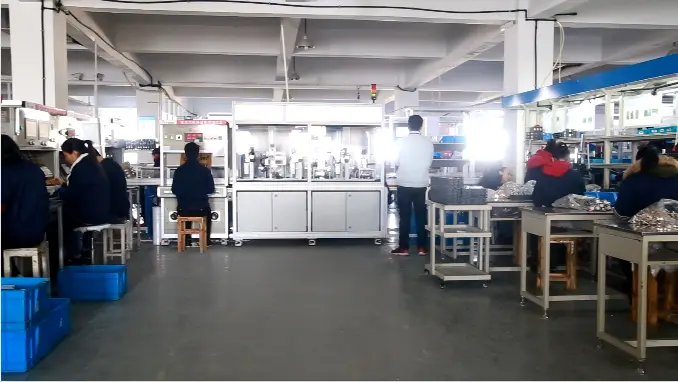

CDADA 공장 강점
★ 40년 이상의 전문 R&D 및 제조 경험
★ 50,000㎡ 현대식 생산기지
★ 전자동 사출, 스탬핑, 용접, 조립 라인
★ 핵심 부품 90% 자체 생산
★ 전문 R&D팀 및 품질관리팀
★ 월간 용량 500만개 이상
★ 완벽한 금형 개발 및 맞춤화 능력
CDADA를 선택하는 이유는 무엇입니까?
★ 안정적인 품질, 배송 전 100% 전체 검사
★ 초고가성비, MCCB를 저가형으로 대체
★ 빠른 배송, 표준 모델의 대량 재고
★ 전문 기술 지원 및 애프터 서비스
★ OEM/ODM 맞춤화를 받아들입니다.
★ 전세계 시장에 적합한 글로벌 인증
★ 80개 이상의 국가 고객과의 장기적인 협력
고객 피드백
"CDADA 125 15KA 소형 회로 차단기는 안정적이고 신뢰할 수 있으며 산업용 주 회로에 완벽합니다. 차단 용량은 실제 15kA이고 품질은 유럽 브랜드만큼 좋습니다. 우리는 5년 동안 협력해 왔으며 적시 납품, 서비스가 훌륭합니다."— 유통업체
