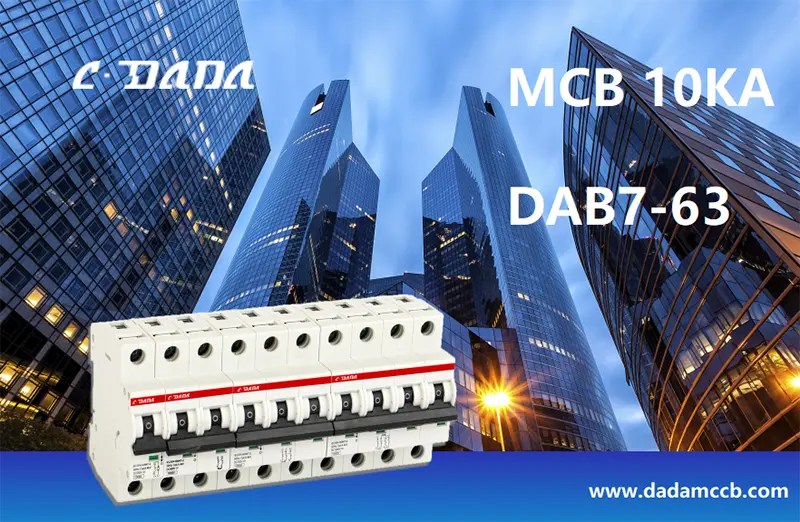

10KA AC 소형 회로 차단기

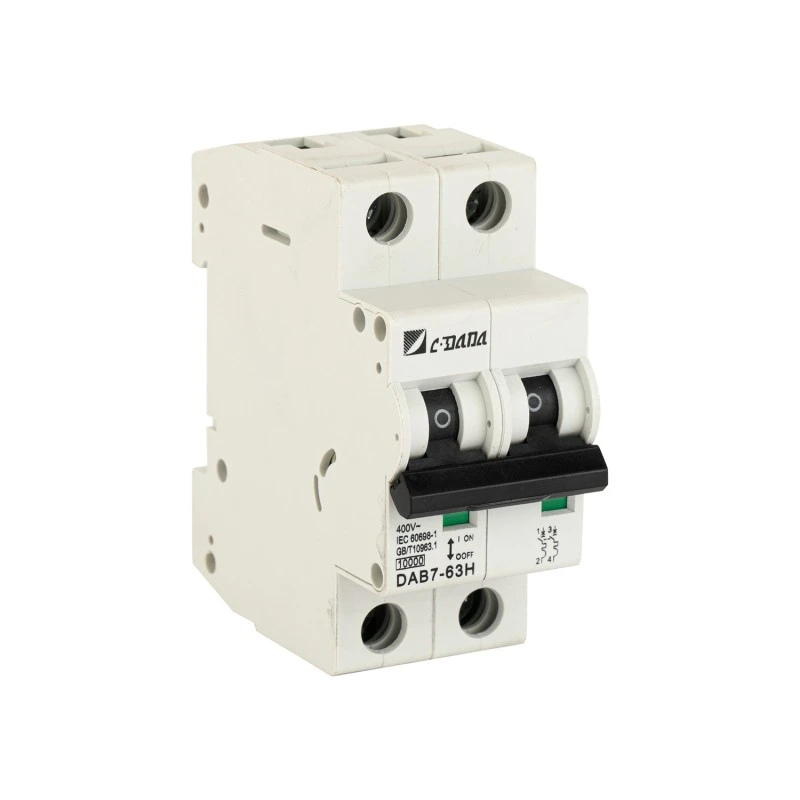

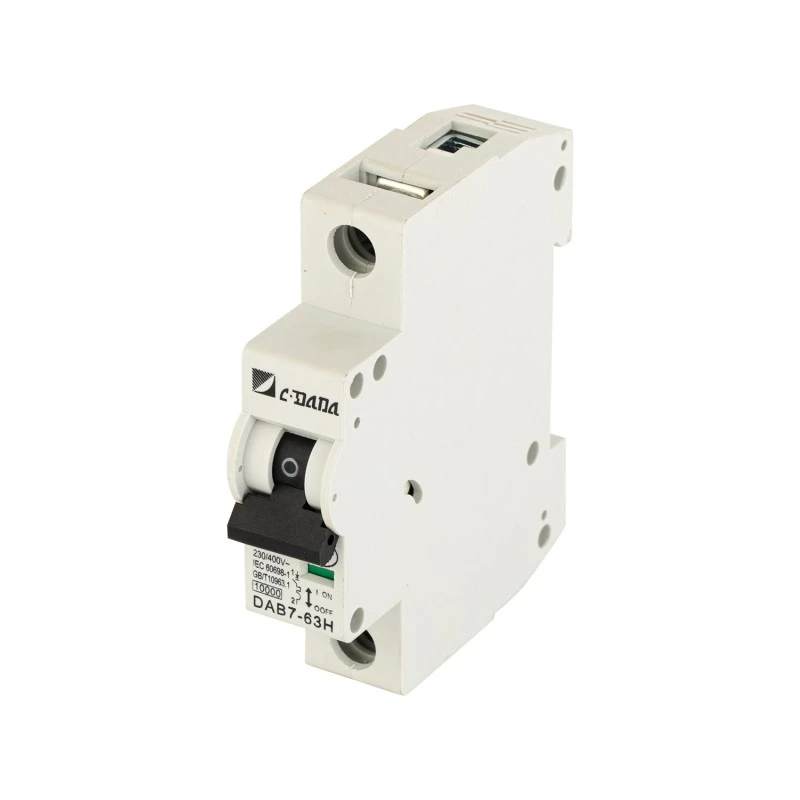

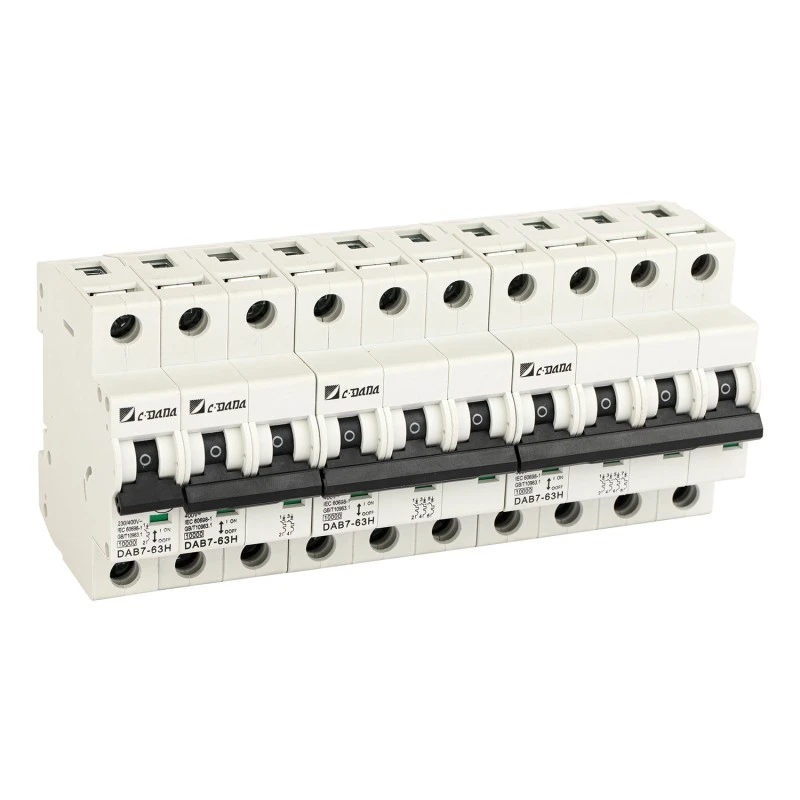

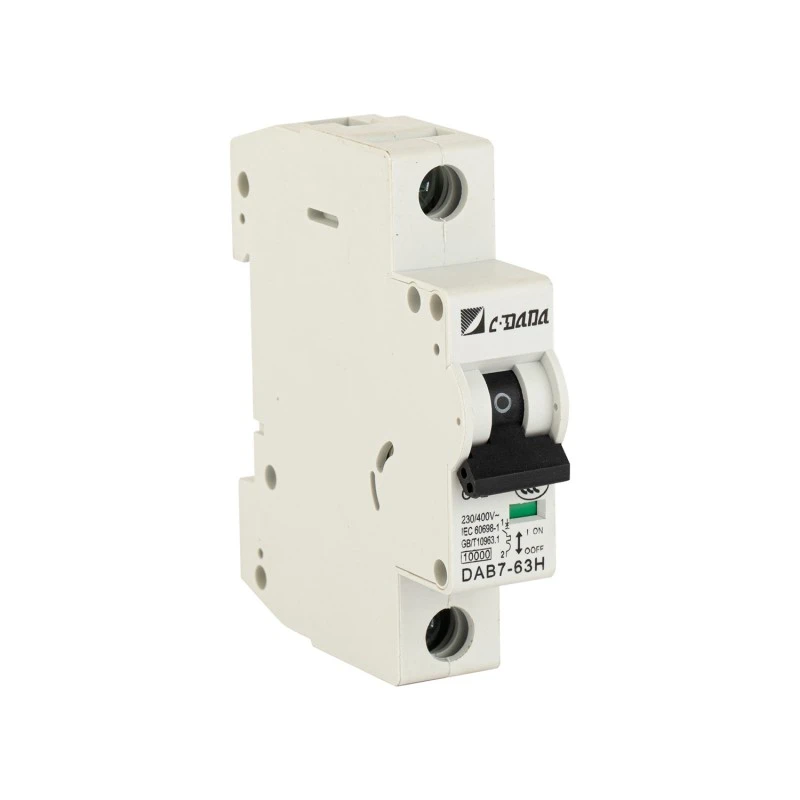

더 높은 결함 전류와 향상된 안전성이 타협 불가능한 까다로운 애플리케이션의 경우 CDADA DAB7-63H 10KA AC 소형 회로 차단기는 소형 형식으로 산업 등급 보호 기능을 제공합니다. Shanghai DADA Electric CO., LTD.에서 설계한 이 10kA 소형 회로 차단기는 주거용, 상업용 및 경공업 환경의 그룹 패널, 배전반용으로 설계되었으며 8가지 전류 정격(6A~63A) 및 1P/2P/3P 구성에 걸쳐 안정적인 열(과부하) 및 전자기(단락) 보호 기능을 제공합니다.

CE, CB, ASTA 및 SEMKO 인증을 받았으며 엄격한 글로벌 안전 표준을 충족합니다. 고급 13플레이트 아크 챔버, 은 함유 접점 합금 및 이중 연결 옵션(PIN/FORK)을 갖춘 DAB7-63H는 빈번한 스위칭이나 높은 주변 온도에서도 더 빠른 아크 소멸, 더 낮은 열 손실 및 연장된 전기 수명을 보장합니다.

주요 사양

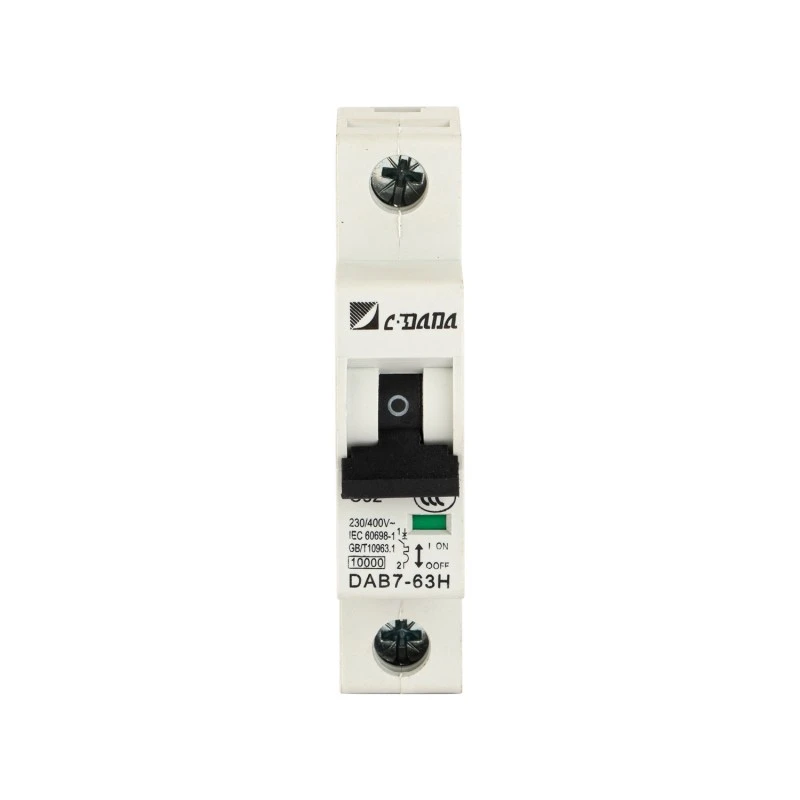

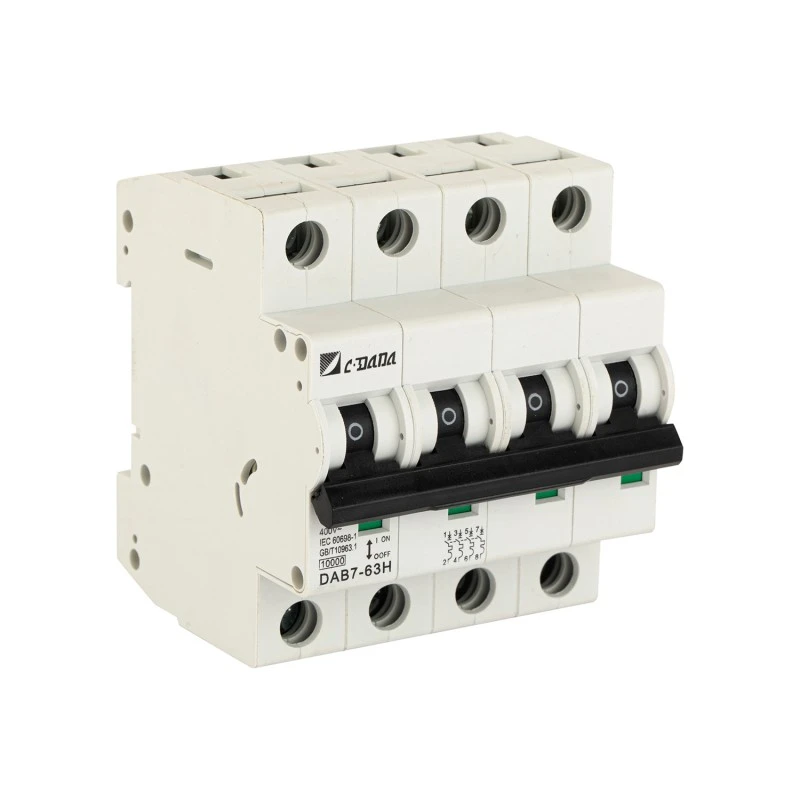

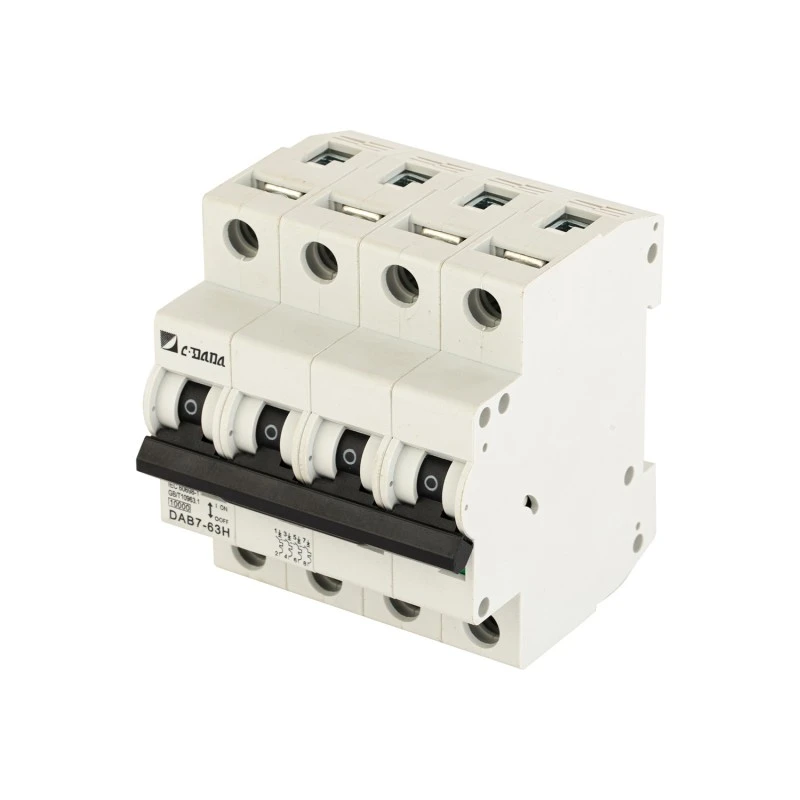

모델: DAB7-63H 시리즈

유형: AC 소형 회로 차단기(MCB)

차단 용량: 10kA @ 230/400V AC

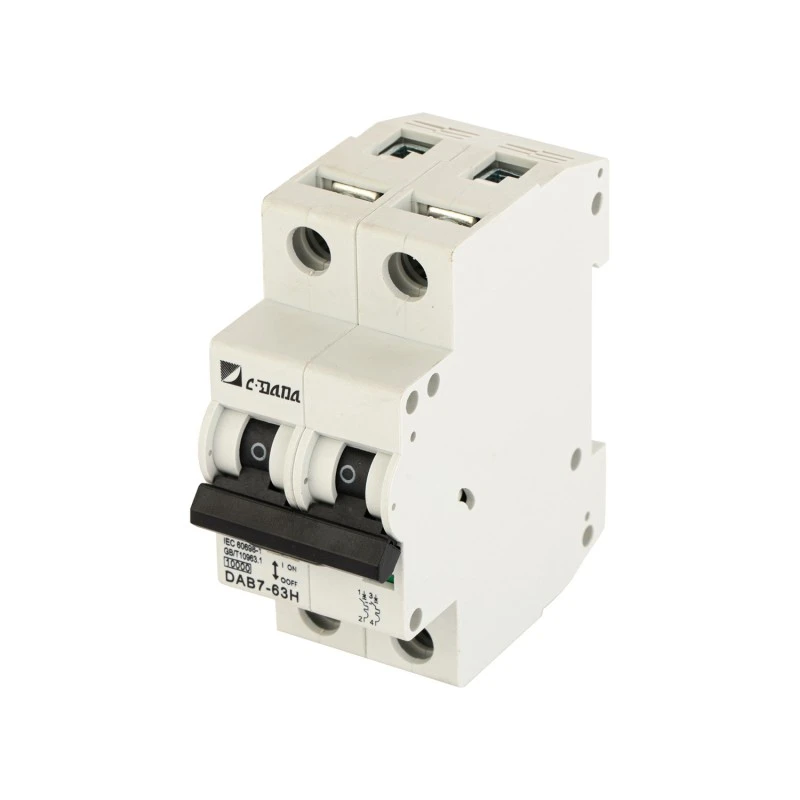

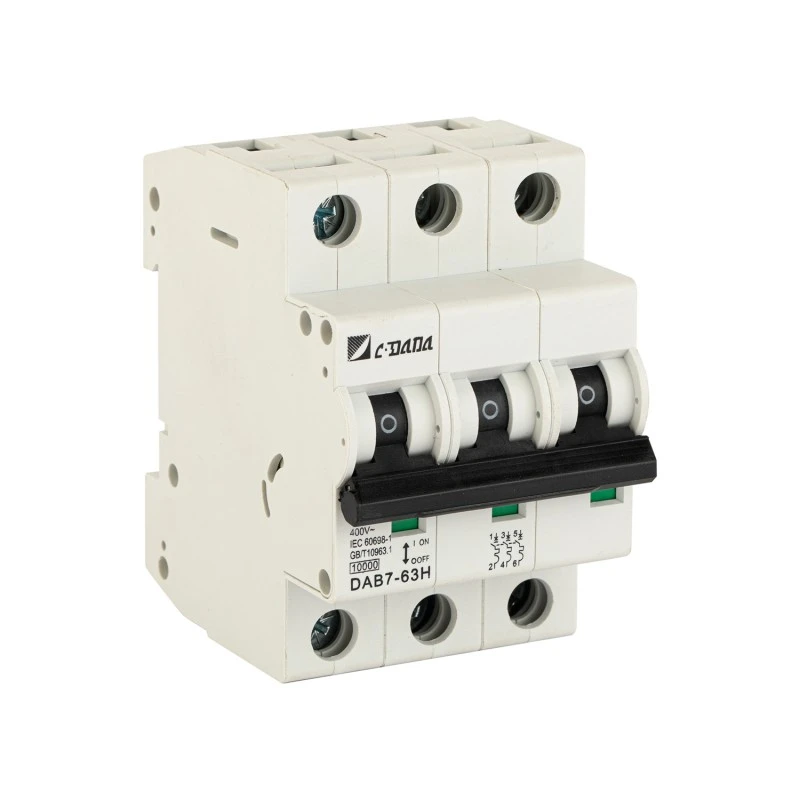

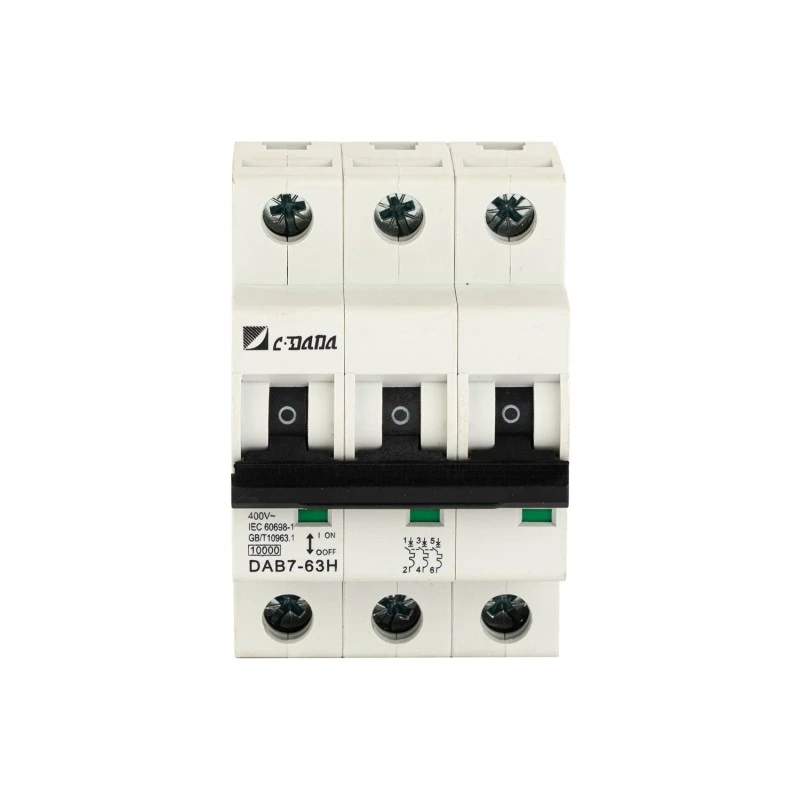

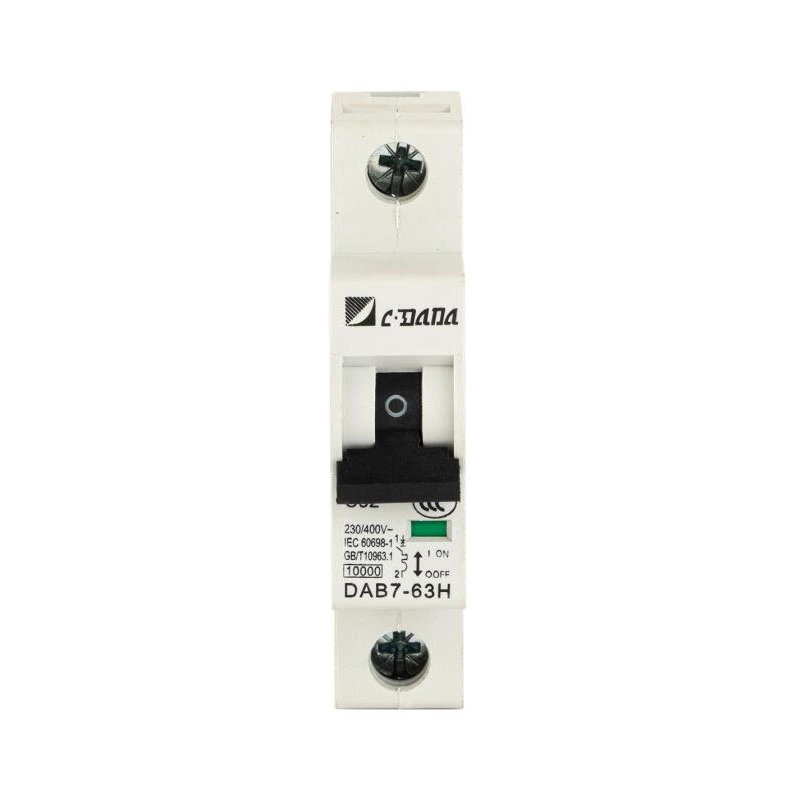

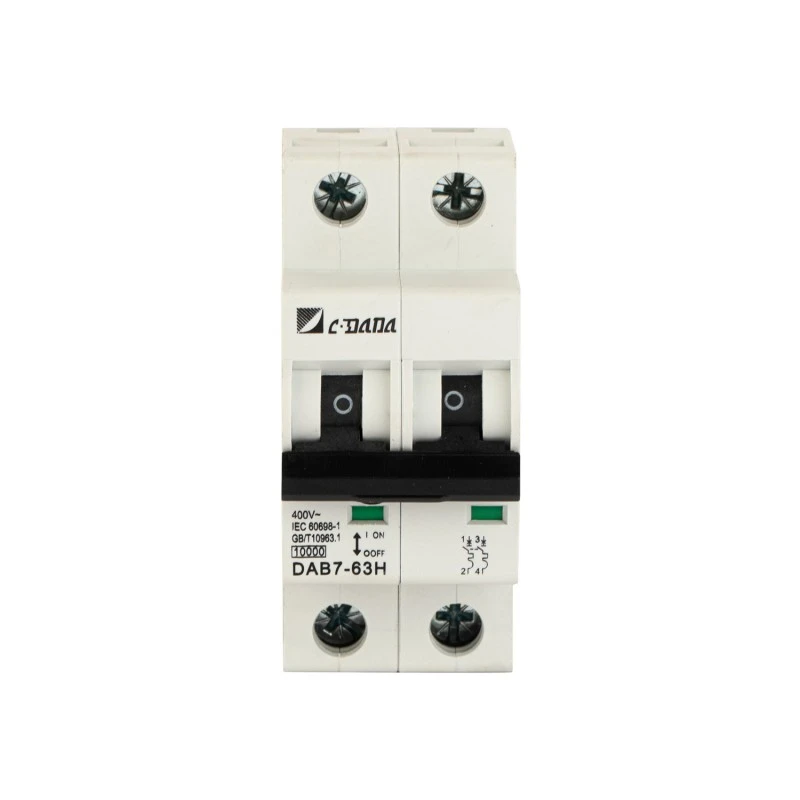

폴란드: 1P, 2P, 3P

정격 전류(In): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

작동 온도: –40°C ~ +50°C

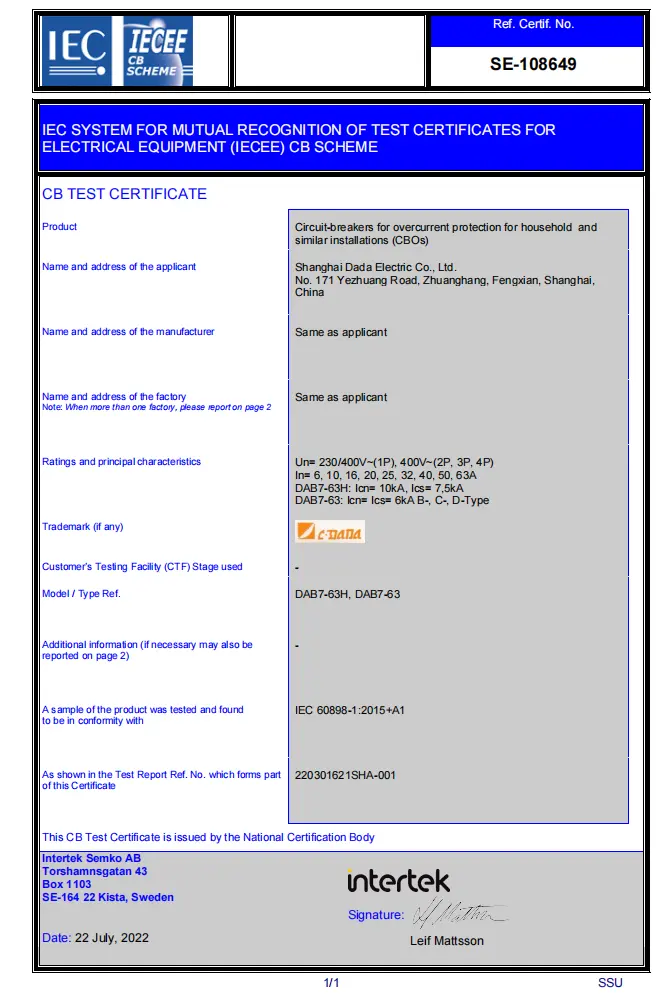

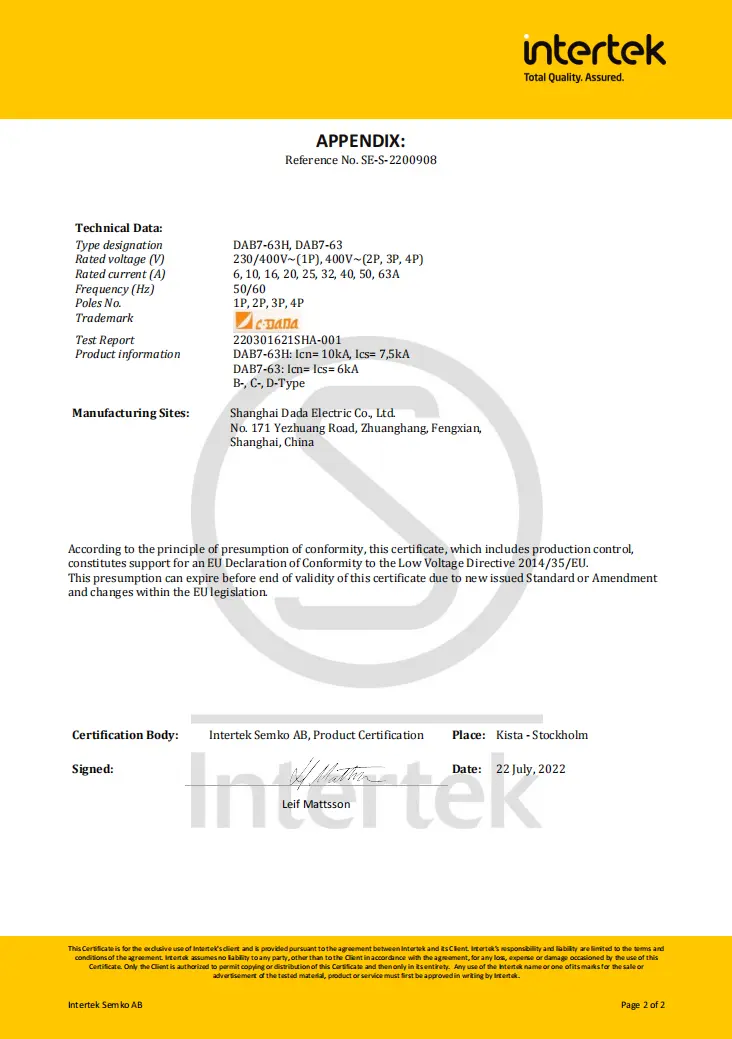

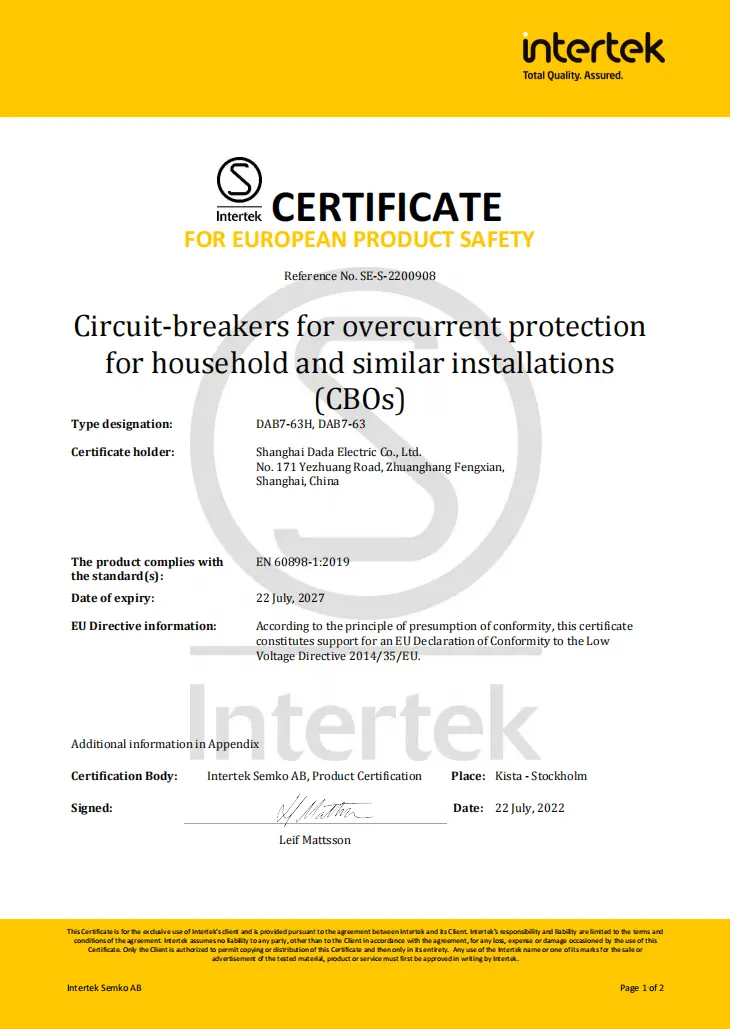

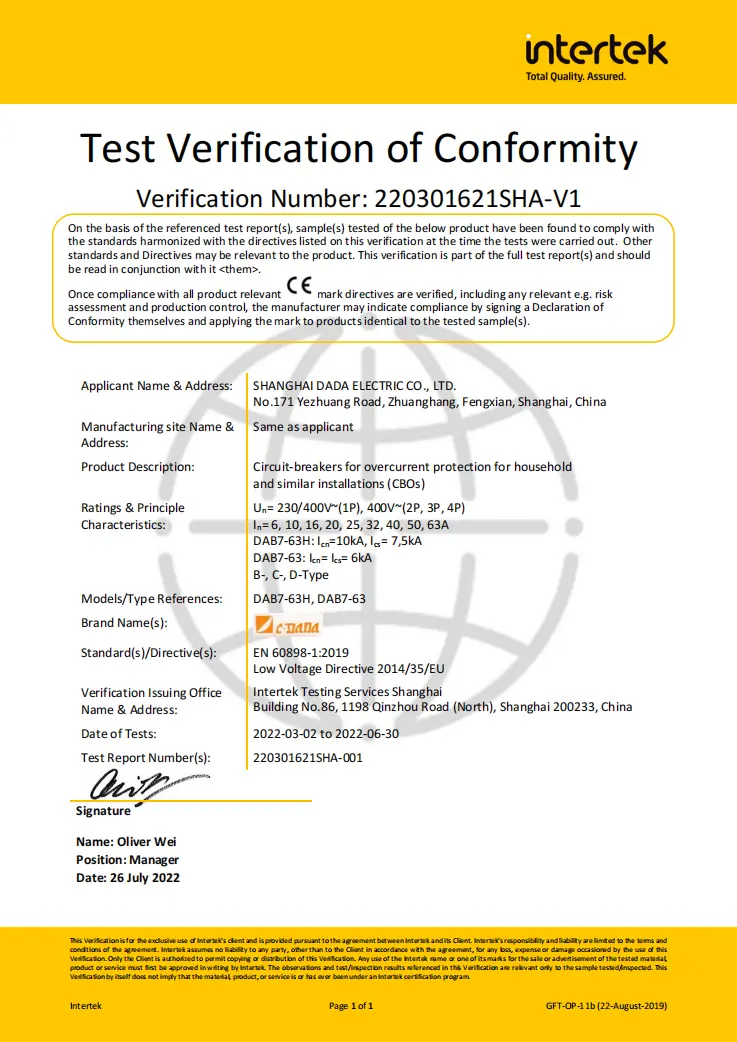

인증: CE, CB, ASTA, SEMKO

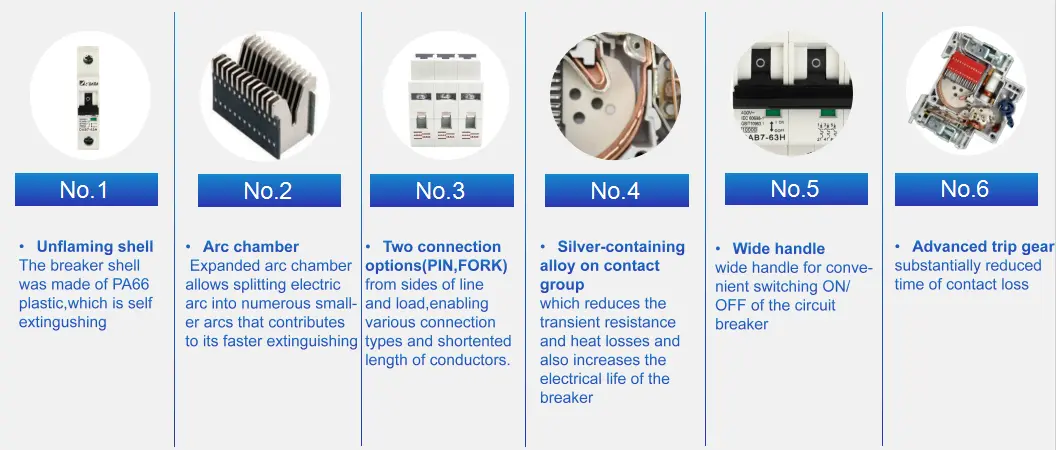

주요 디자인 특징:

13플레이트 아크 챔버 → 초고속 아크 분할 및 소멸

은합금 접점 → 낮은 저항, 긴 수명

이중 단자 옵션: PIN 또는 FORK(라인 및 부하측)

시각적 ON/OFF/트립 표시 창

쉬운 작동을 위한 넓은 인체공학적 핸들

난연성, 황변 방지 하우징(UL94 V-0 상당)

+/- 교차 기능 헤드가 있는 슈퍼 토크 나사(3Nm까지 테스트됨)

이중 잠금 위치가 있는 DIN 레일 래치 → 안전한 장착

기술 데이터 시트

CDADA AC MCB 10kA를 선택하는 이유는 무엇입니까?

★ 미니어처 형태의 산업 등급 성능

표준 MCB는 6kA를 제공하지만 DAB7-63H의 10kA 정격은 예상 오류 전류가 더 높은 지하 유통실, 상업 층 또는 경공업 작업장과 같이 주 공급 장치에 더 가까운 위치에 적합합니다.

★ 향상된 안전성 및 내구성

● 불타지 않는 껍질은 발화와 변색을 방지합니다.

● 이중 담금질 그리드로 고온 가스 배출 방지

● 핸들을 ON으로 유지한 경우에도 트립 프리 메커니즘으로 인해 단선이 보장됩니다.

★ 낮은 평생 비용

은합금 접점과 최적화된 단자는 열 손실과 접점 용접을 줄여 서비스 수명을 연장합니다. 특히 사이클이 높은 응용 분야에서 더욱 그렇습니다.

★ 글로벌 수용

ASTA(영국), SEMKO(노르딕), CE(EU) 및 CB(글로벌)를 통해 CDADA MCB는 70개 이상의 국가에서 승인되므로 수출 지향형 패널 제작업체에 이상적입니다.

★ 설치 친화적인 디자인

★ 더 넓은 핸들 = 더 쉬운 작동

★ 교차 기능 나사 = 패스너가 떨어지지 않음

★ 명확한 상태 창 = 즉각적인 시각적 진단

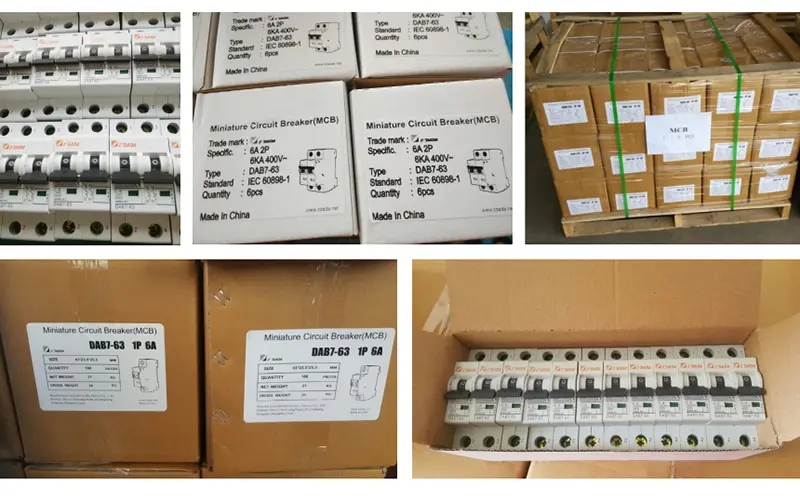

★ 고강도 상자, 팔레트 보호, 장거리 수출 운송에 적합

★ 괜찮은 주문에 대한 빠른 배송 시간.

이상적인 애플리케이션

상업용 건물: 바닥 배전반, 서버실, 소매점

경공업: 기계 제어 회로, 소형 모터 피더, 작업장 소켓

공공 인프라: 학교, 병원, 관공서

고밀도 주거용: 중앙집중식 계량을 갖춘 아파트 단지

수출 패널: 국제 인증이 필요한 프로젝트의 경우

자주 묻는 질문

Q1: 6kA와 10kA MCB의 차이점은 무엇입니까?

A1: 10kA MCB는 더 높은 고장 전류를 안전하게 차단할 수 있으므로 단락 수준이 6kA를 초과하는 변압기나 주 수입원에 더 가까운 설치에 적합합니다. 상업용/산업용 하위 패널에서는 10kA를 사용합니다. 일반적으로 가정의 최종 회로에는 6kA이면 충분합니다.

Q2: 10KA AC 소형 회로 차단기를 3상 시스템용 3P로 사용할 수 있습니까?

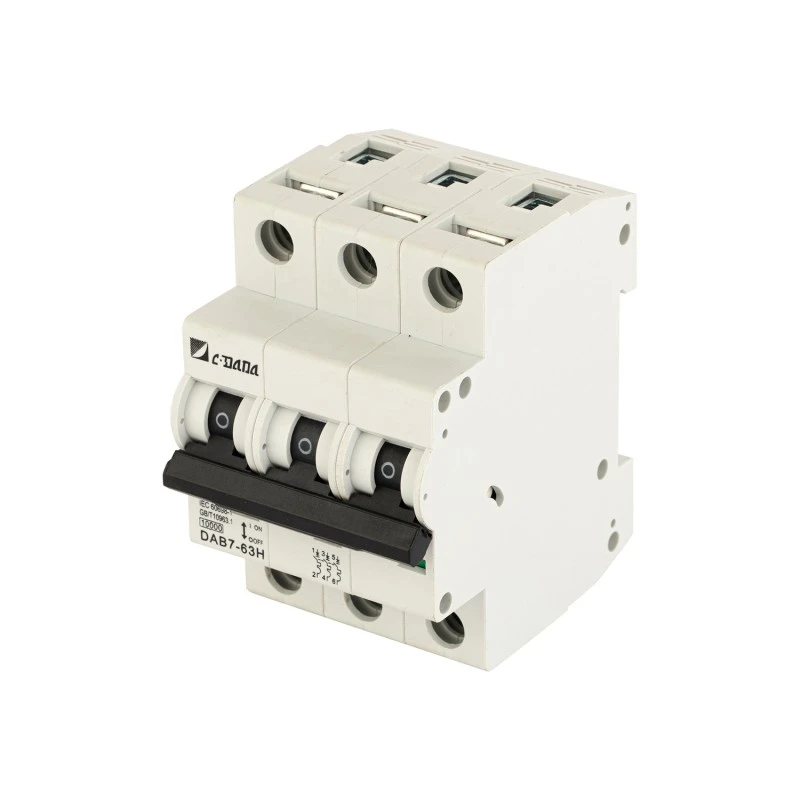

A2: 네! DAB7-63H는 1P, 2P 및 3P로 제공되므로 3상 조명, HVAC 또는 기계 회로에 적합합니다.

Q3: "접점에 은 함유 합금"이 성능에 미치는 영향은 무엇입니까?

A3: 접촉 저항을 줄이고, 스위칭 중 아크를 최소화하며, 전기적 수명을 연장합니다. 특히 자주 작동하거나 유도성 부하가 있는 회로에서 중요합니다.

Q4: 이 MCB에 포크형 커넥터를 사용할 수 있습니까?

A4: 물론이죠! 라인 및 부하 측에서 PIN 및 FORK 터미널을 모두 지원하므로 유연한 로우 프로파일 배선과 더 짧은 케이블 길이가 가능합니다.

Q5: 다른 10kA MCB 브랜드 대신 CDADA를 선택하는 이유는 무엇입니까?

A5: CDADA가 뛰어난 이유는 다음과 같습니다.

● 전체 인증을 통한 진정한 10kA 정격(단지 청구되지 않음)

● 탁월한 차단을 위한 고급 아크 챔버(13플레이트)

● 이 클래스에서는 거의 볼 수 없는 듀얼 터미널 옵션

● –40°C ~ +50°C 작동 - 많은 경쟁사보다 범위가 넓습니다.

● OEM 지원: 일관된 품질, 영어 지원, 대량 가격
