1P 6kA AC 소형 회로 차단기

Model:CDADA Series AC MCB

언제든지 CDADA에 문의하여 공장 직접 가격으로 1P 6kA AC 소형 회로 차단기를 구입하세요. 컴팩트한 DIN 레일 설계로 안정적인 과부하 및 단락 보호 기능을 제공합니다. 이 제품은 정밀한 열자기식 트리핑과 명확한 상태 표시 기능을 갖추고 있어 설치 및 유지 관리가 쉽습니다. 주거용 및 경상업용 회로에 안정적인 성능을 제공하여 긴 서비스 수명으로 안전한 전원 공급을 보장합니다.

문의 보내기

제품 설명

CDADA 1P 6kA AC 소형 회로 차단기는 AC 저전압 시스템용으로 설계된 고품질 단극 소형 회로 차단기입니다. 과부하 및 단락에 대한 안정적인 보호 기능을 제공하여 전기 회로 및 연결된 장비를 효과적으로 보호합니다. 엄격한 국제 표준에 따라 제조된 이 AC MCB는 내구성이 뛰어나고 비용 효율적인 보호 솔루션을 원하는 유통업체, OEM 및 전기 계약업체에 이상적입니다.

1P 6kA AC Miniature Circuit Breaker

제품 특징 및 장점

★ Compact Design : 표준분전반에 적합한 공간절약형 구조

★ 높은 차단 용량: 6kA 단락 차단 기능으로 안전성 향상

★ 정밀 트리핑: 열자기식 트립 장치는 정확한 과부하 및 단락 보호를 보장합니다.

★ 명확한 상태 표시: 빠른 회로 상태 확인을 위한 가시적 ON/OFF 창

★ 보안 배선: 안정적인 연결을 갖춘 고품질 단자로 접촉 저항 감소

★ 내구성 있는 구조: 고온 저항성을 갖춘 난연성 하우징

★ 쉬운 설치: 빠른 조립을 위한 표준 35mm DIN 레일 마운트

★ 신뢰할 수 있는 품질: 배송 전 100% 전체 검사, 일관된 성능

응용

★ CDADA 1P 6kA AC 소형 회로 차단기는 다음 분야에서 널리 사용됩니다.

★ 주거용 건물, 아파트, 빌라

★ 오피스빌딩, 쇼핑몰, 상업시설

★ 경공업 작업장 및 제조 공장

★ 쇼핑센터, 호텔, 레스토랑

★ 공공시설 및 인프라 프로젝트

★ 조명회로 및 소형전력기기 보호

기술적인 매개변수

목	사양
모델	CDADA 시리즈 AC MCB
기준	IEC60898
유형	AC MCB(소형 회로 차단기)
폴란드	1피,2피,3피,4피
차단 용량	6kA
정격전류	1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
트리핑 곡선	B, C, D(선택사항)
정격전압	AC 230V, 400V
절연 전압	600V
임펄스 전압	6kV
보호 등급	IP20
설치	35mm DIN 레일
작동 온도	-5℃ ~ +40℃
기계적 수명	≥20,000 작업
전기적 수명	≥4,000 작동(정격 전류에서)
표준 준수	IEC60898-1, IEC60898-2

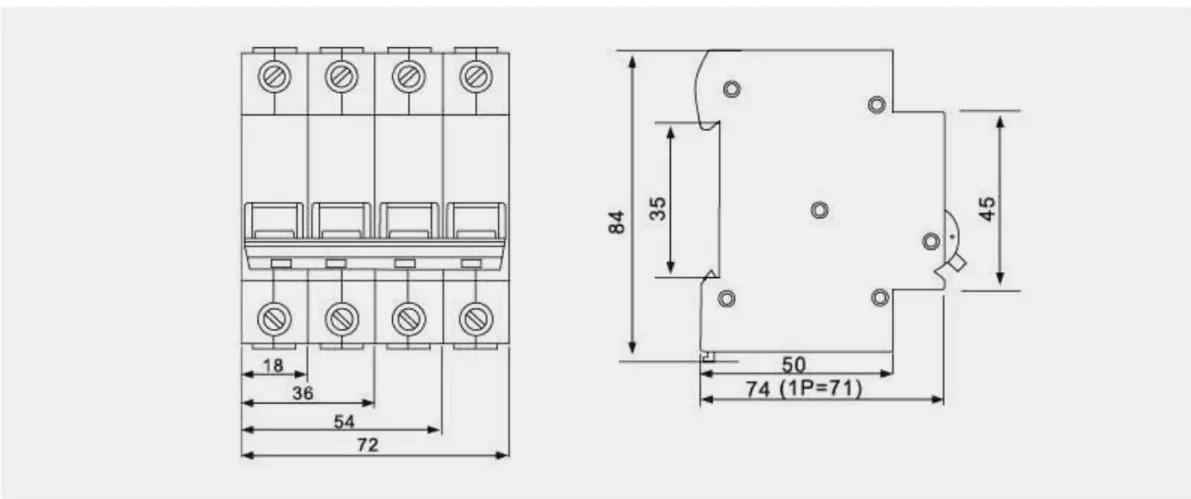

외형 치수

★ 폭: 극당 17.8mm(표준 단일 극 크기)

★ 높이: 약 85~92mm(현재 정격에 따라 다름)

★ 깊이: 약 68~72mm

★ 배선 용량: 1.5-16mm² 유연 또는 경질 구리 케이블

★ 표준 호환성: 모든 35mm DIN 레일 시스템에 적합(TS35/7.5, TS35/15)

1P 6kA AC Miniature Circuit Breaker

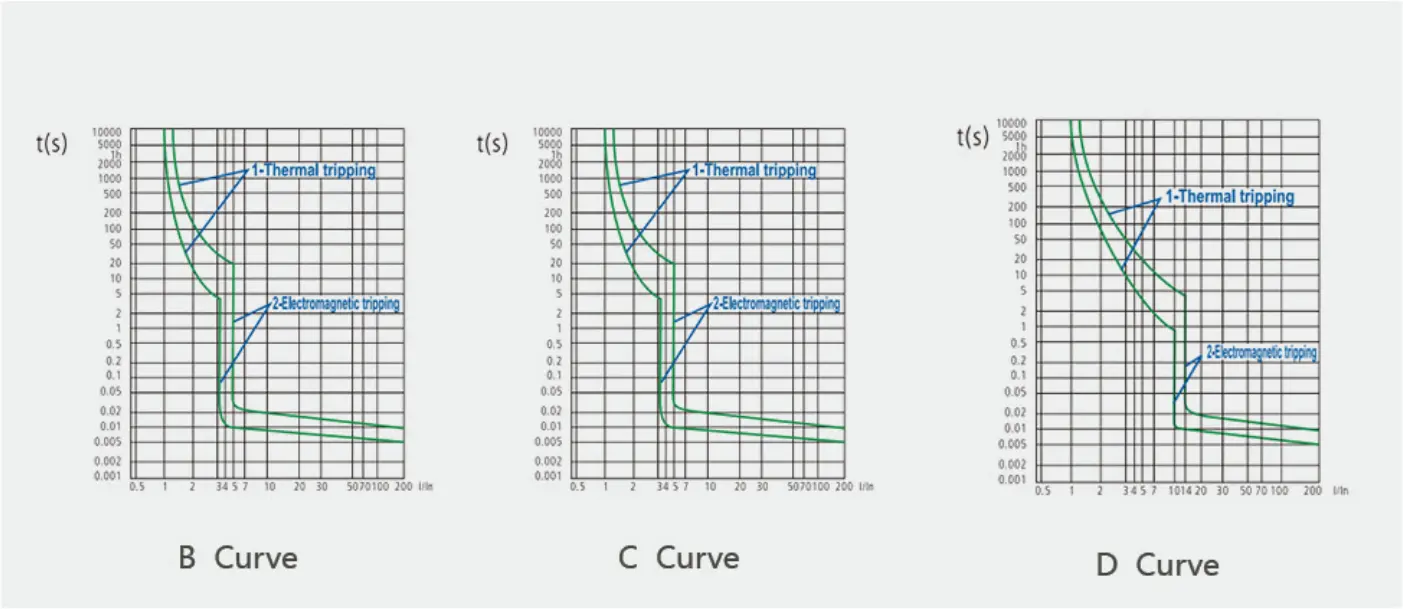

트리핑 특성 곡선

IEC 60898-1 1P 6kA AC Miniature Circuit Breaker

자기 방출

회로 단락이 발생하면 철심이 있는 자석에 의해 순간 트립이 발생합니다. 1EC60898 표준에 따라 이 제품은 B, C, D의 세 가지 유형으로 나눌 수 있습니다.

	테스트 전류	트리핑 시간	응용
B 곡선	3ln 5ln	0.132A)	유형 B는 능동 부하에만 적용 가능합니다. -전기히터-온수기-전기로
C 곡선	5인치 10ln	0.132A)t<0.1s	유형 C는 일반 하중에 적합합니다. -램프 -전원 소켓 -소형 모터
D 곡선	10ln 20인치	0.132A) t<0.1초	순간적인 서지 전류로 회로 제어 및 보호 (대형 모터)
