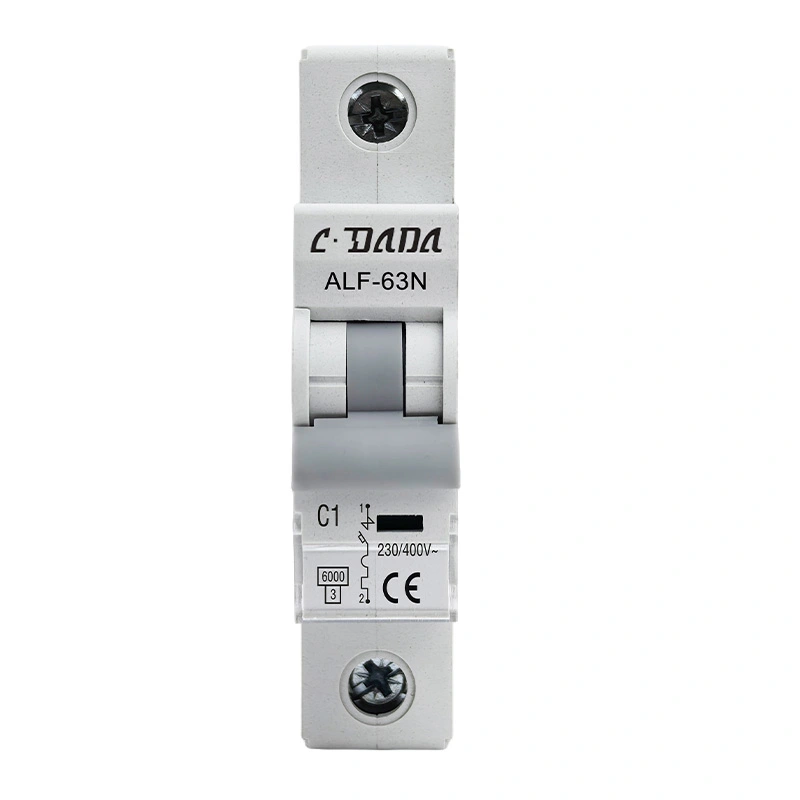

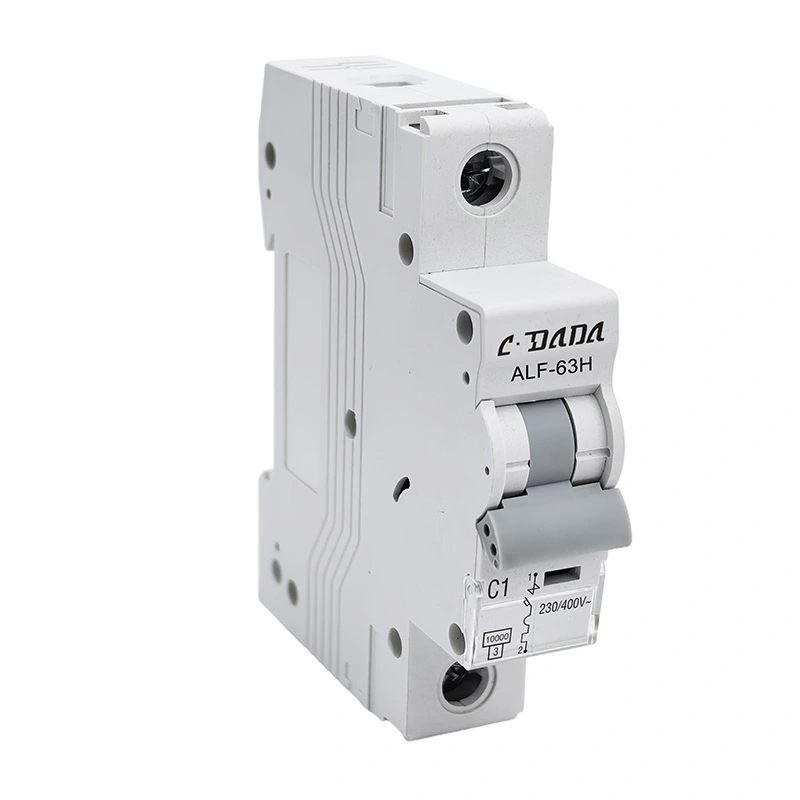

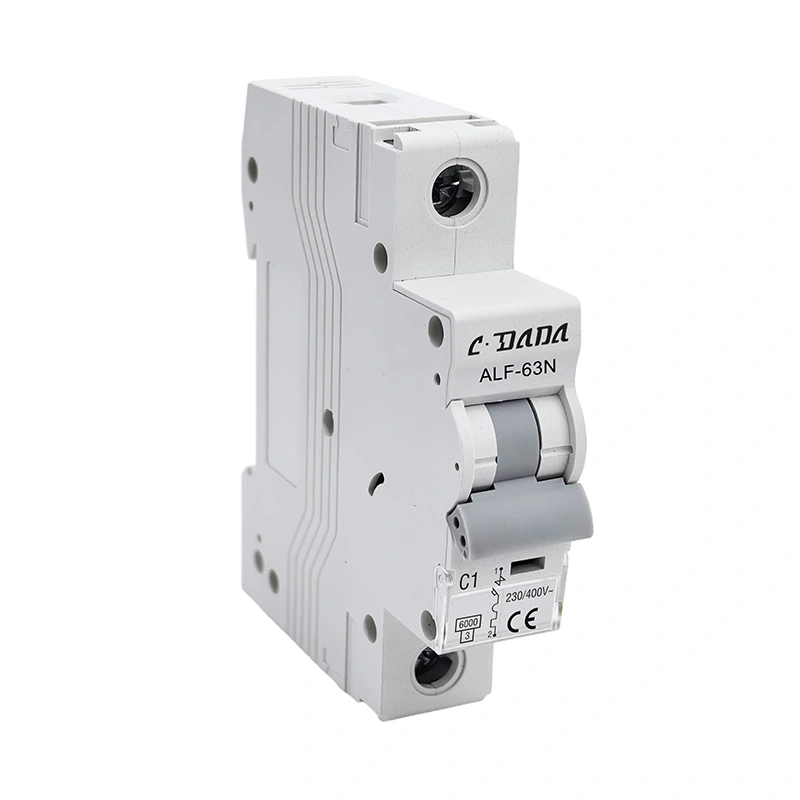

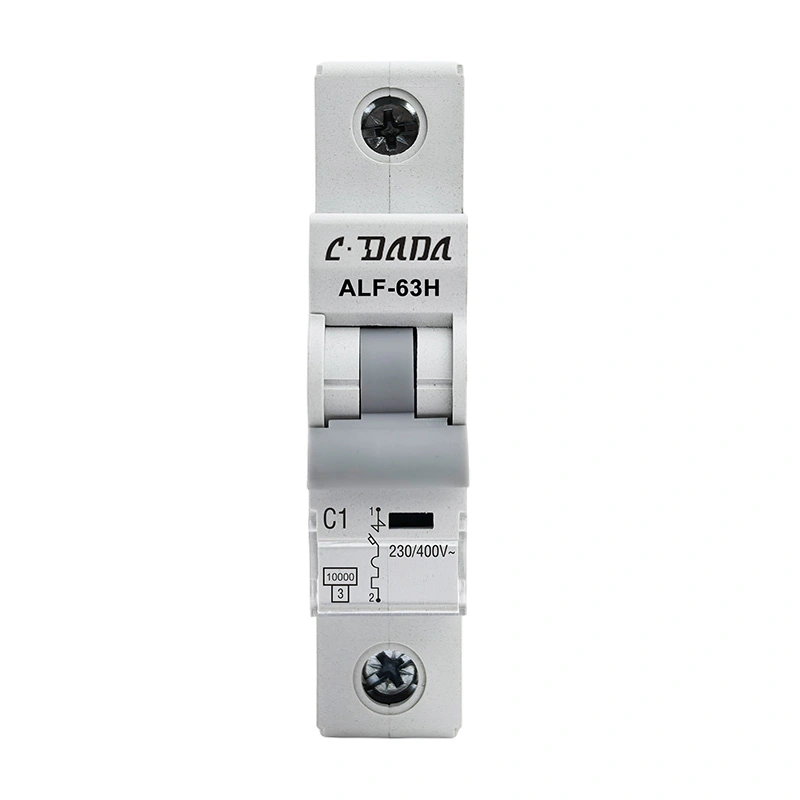

6KA 10kA 소형 회로 차단기
Model:ALF-63N/H Series
CDADA 6kA 10kA 소형 회로 차단기는 대량 조달을 위한 최고의 선택이며 IEC60898 표준을 준수하는 높은 차단 용량을 제공합니다. 이 MCB는 주거용 및 산업용 전력 시스템의 안정적인 회로 보호를 위해 설계되었습니다. 컴팩트한 난연성 설계와 빠른 열자기 트립 기능을 갖추고 있어 과부하 및 단락에 대한 안전을 보장합니다. 35mm DIN 레일에 쉽게 설치할 수 있는 이 장치는 글로벌 전기 배전업체 및 계약업체에 긴 서비스 수명과 안정적인 성능을 제공합니다.
ALF-63N/H 시리즈 높은 차단 6KA 10kA 소형 회로 차단기(MCB)는 IEC60898 표준을 준수하며 MCB는 안정적인 성능, 정밀한 보호 기능, 짧은 릴리스 시간, 높은 차단 용량, 소량이라는 특성을 가지고 있습니다. 접촉기, 개폐기, 전기기기의 과부하 및 과부하에 널리 사용됩니다.
CDADA에 문의하여 당사를 제조업체로 선택하면 OEM/ODM 서비스를 제공할 수 있습니다.

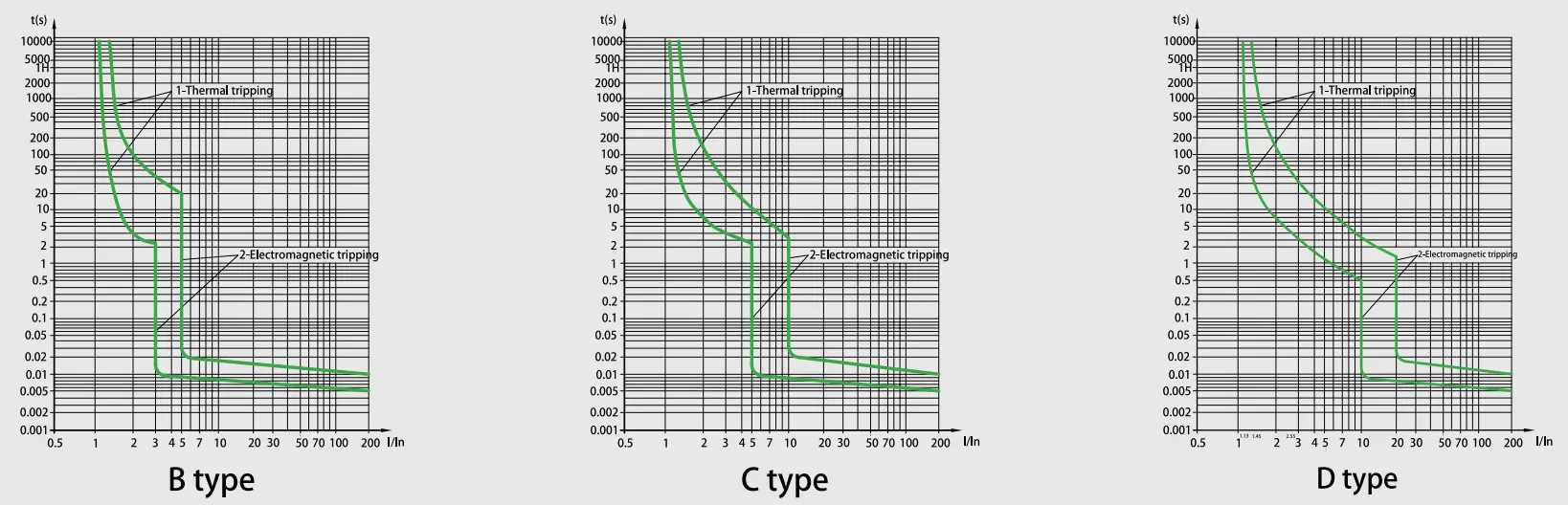

특성곡선
기술 사양
|
ALF-63N/H 시리즈 6KA 10kA 소형 회로 차단기 |
|
|
기준 |
EN/IEC60898-1 |
|
차단용량(kA) |
6,10 |
|
보호 |
과부하 및 단락 방지 |
|
정격전류(A)에 |
1,2,3,4,6,10,13,16,20,25,32,40,50,63 |
|
정격전압(V) |
1PAC 230/400,240/415 |
|
1P+N,2P,3P,3P+N,4PAC400/415 |
|
|
정격임펄스내전압 Uimp(kV) |
4 |
|
정격절연전압 Ui(V) |
500 |
|
에너지 제한 카스 |
3 |
|
주위온도(℃) |
-25~+40, 최대95%습도 |
|
열 작동 한계 |
1.13xln 1시간 이내에 트립되지 않음 |
|
1.45xIn 1시간 이내에 트리핑 |
|
|
자기 작동 |
B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn |
|
극 수 |
1P,1P+N,2P,3P,3P+N 및 4P |
|
여행 유형 |
열/자기 방출 |
|
단자 용량 |
16mm² 유연 또는 25mm² 강성 최대 25A 정격 |
|
32A~63A 등급에서 25mm²유연 또는 35mm²강성 |
|
|
보호등급 |
IP20 |
|
설치 |
35mm DIN 레일에 장착 |
|
너비 |
극당 17.8mm |
회로 차단기 해제 특성
|
아니요. |
정격 방출 전류(A) |
초기 상태 |
테스트 전류 |
지정시간 |
얻을 결과 |
비고 |
|
1 |
1-63 |
차가운 상태 |
1.13인치 |
t ≤1h |
비여행 |
|
|
2 |
1-63 |
이전 테스트에서 |
1.45ln |
티<1시간 |
여행 |
5초 안에 전류를 지정된 값까지 꾸준히 설정 |
|
3 |
에서 ≤32 |
차가운 상태 |
2.55인치 |
1초 |
여행 |
|
|
에서>32 |
||||||
|
4 |
1-63 |
차가운 상태 |
3인 |
t ≤0.1s |
비여행 |
B타입 |
|
5인치 |
t<0.1초 |
여행 |
B타입 |
|||
|
5인치 10인치 |
t ≤0.1s |
비여행 |
C타입 |
|||
|
10인치 |
t<0.1초 |
여행 |
C타입 |
|||
|
20ln |
t ≤0.1s |
비여행 |
D타입 |
|||
|
|
t<0.1초 |
여행 |
D타입 |
지구력(운영)
|
범주 |
운영주기 |
작동빈도 |
정격전류 |
|
전기적 내구성 |
4000 |
240/시간 |
1-32 |
|
120/시간 |
40-63 |
||
|
기계적 내구성 |
10000 |
240/시간 |
1-63 |
특징
★ 초고단락차단능력
고급 아크 제어 기술은 산업 표준에 비해 더 높은 차단 용량을 달성하여 극심한 오류 조건에서 산업용 등급 전기 시스템을 안정적으로 보호합니다.
★ 듀얼 모드 연결 인터페이스
통합 하이브리드 터미널 설계는 견고한 버스바 도킹과 유연한 케이블 클램핑을 모두 지원하므로 도구 없이 다양한 설치 시나리오에 적응할 수 있으며 배선 시간은 40%까지 단축됩니다.
★ 장수를 위한 에너지 저장 메커니즘
마모 보상 기술을 갖춘 10,000회의 기계 주기 내구성을 갖춘 스프링 지원 운영 체제
★ 고급 복합 인클로저
명성 지연, 내열성 및 충격 방지 특성을 갖춘 통합된 오류 이벤트를 위한 아크 소광 챔버입니다.
★ 동적 전류 제한 토폴로지
지능적인 통과 에너지 억제 기능은 피크 결함 전류를 65~80%까지 줄여 전체 시스템 비용을 30% 절감할 수 있는 잠재력으로 다운스트림 장치 사양 최적화를 가능하게 합니다.

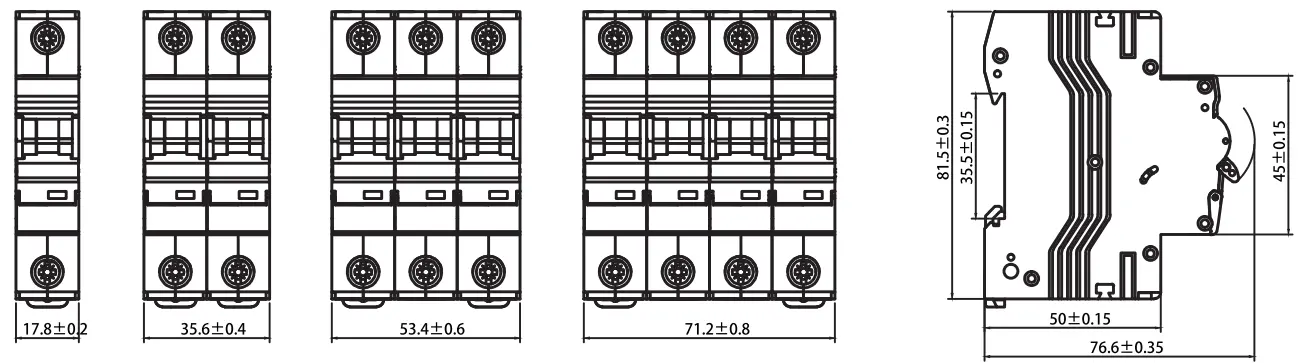

외형 치수
응용 시나리오
★ 주거용: 가정 안전을 위한 소비자 장치 및 배전반.
★ 산업용: 접촉기, 개폐기, 중전기 장비 보호.
★ 상업용: 높은 신뢰성이 요구되는 사무실 건물 및 쇼핑몰.
품질 관리 및 표준 테스트
★ 모든 CDADA MCB는 IEC60898-1을 준수하는지 확인하기 위해 엄격한 테스트를 거칩니다.
★ 열 트리핑 테스트: 1.13In(비트립) 및 1.45In(1시간 이내 트립)에서 검증되었습니다.
★ 자기 트립 테스트: B, C, D 특성에 대한 정확한 릴리스 테스트입니다.
★ 전기적 내구성: 4,000회 작동 주기 테스트를 거쳤습니다.
★ 기계적 내구성: 10,000사이클 동안 검증되었습니다.

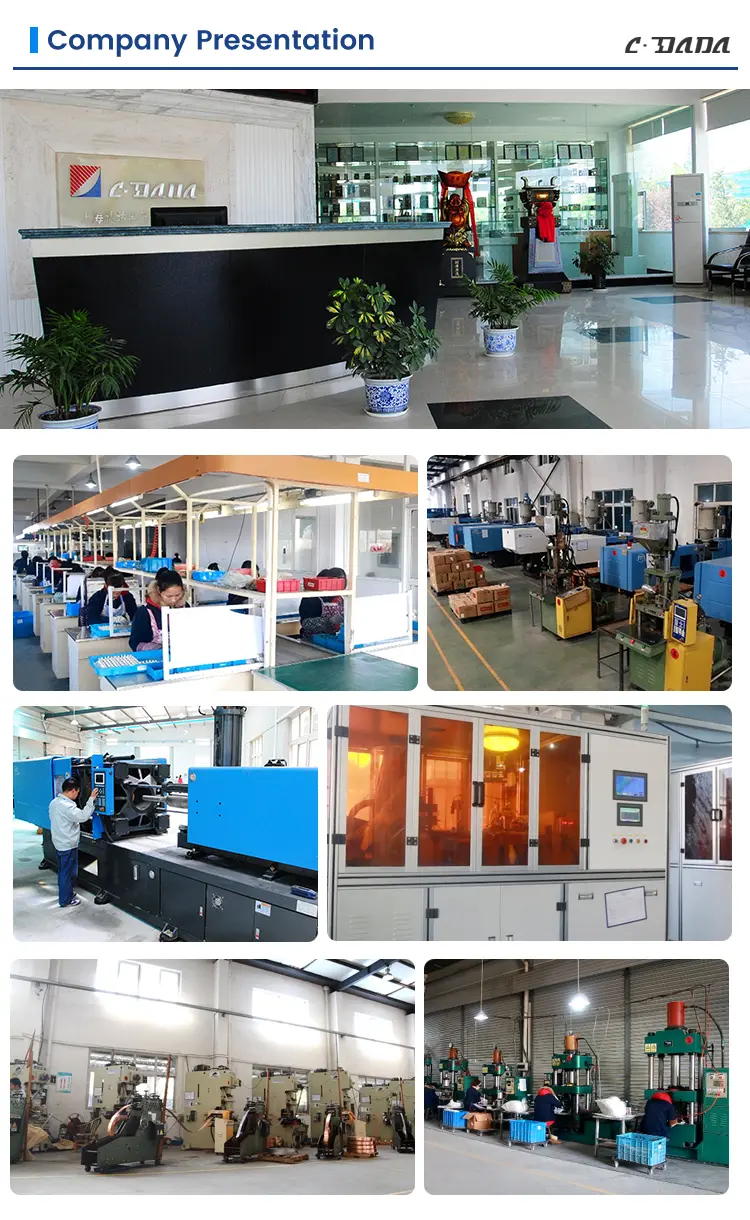

공장의 강점 및 지원
Shanghai DADA Electric Co., Ltd.는 고급 생산 라인과 전문 엔지니어링 팀을 갖춘 선도적인 제조업체입니다. 우리는 다음을 제공합니다:
★ 글로벌 브랜드를 위한 맞춤형 OEM/ODM 서비스.
★ 무결점 배송을 보장하는 최첨단 테스트 장비.
★ 글로벌 물류 지원: 제품이 완벽한 상태로 도착할 수 있도록 해상 및 항공 화물에 최적화된 포장입니다.
