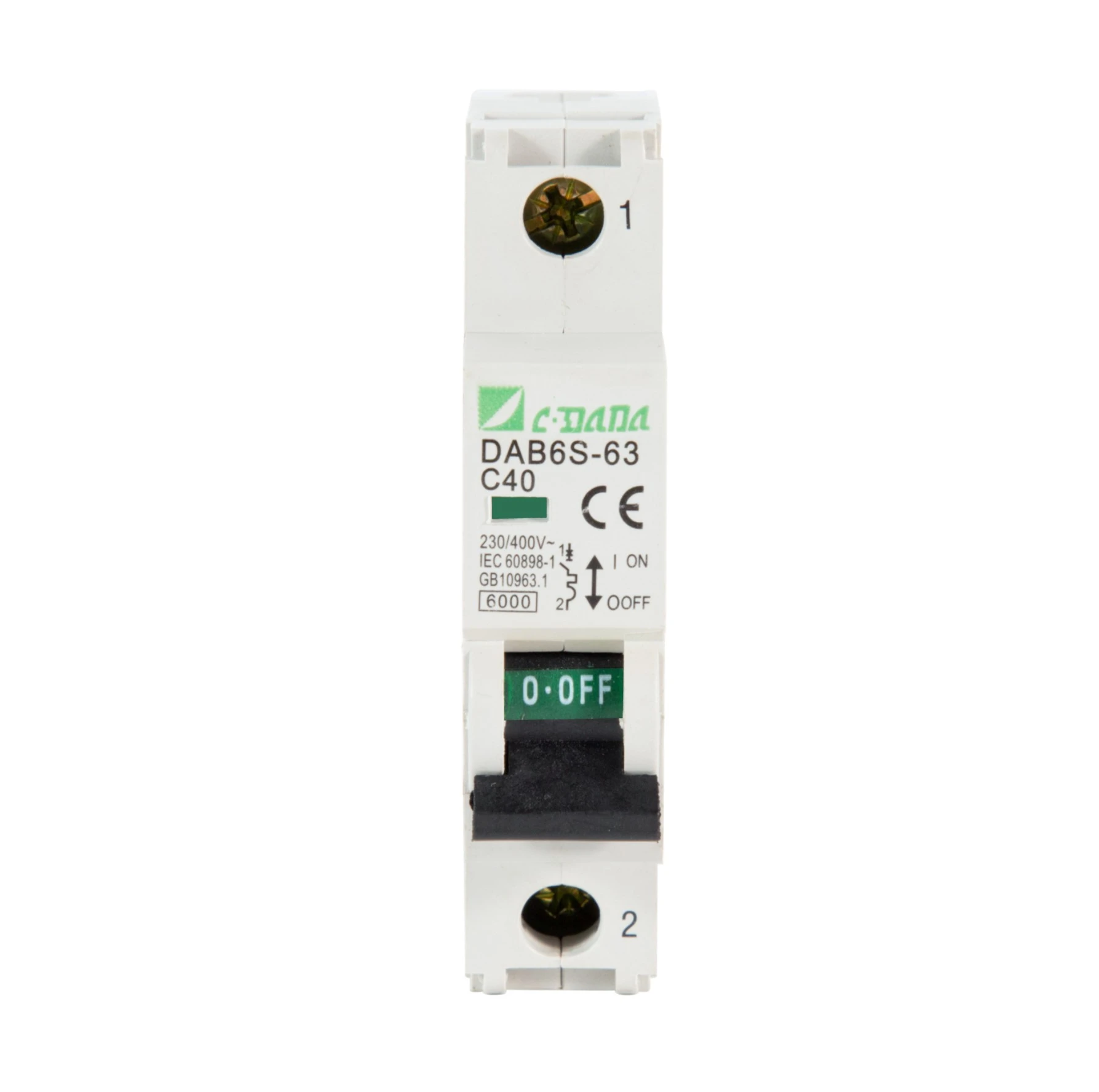

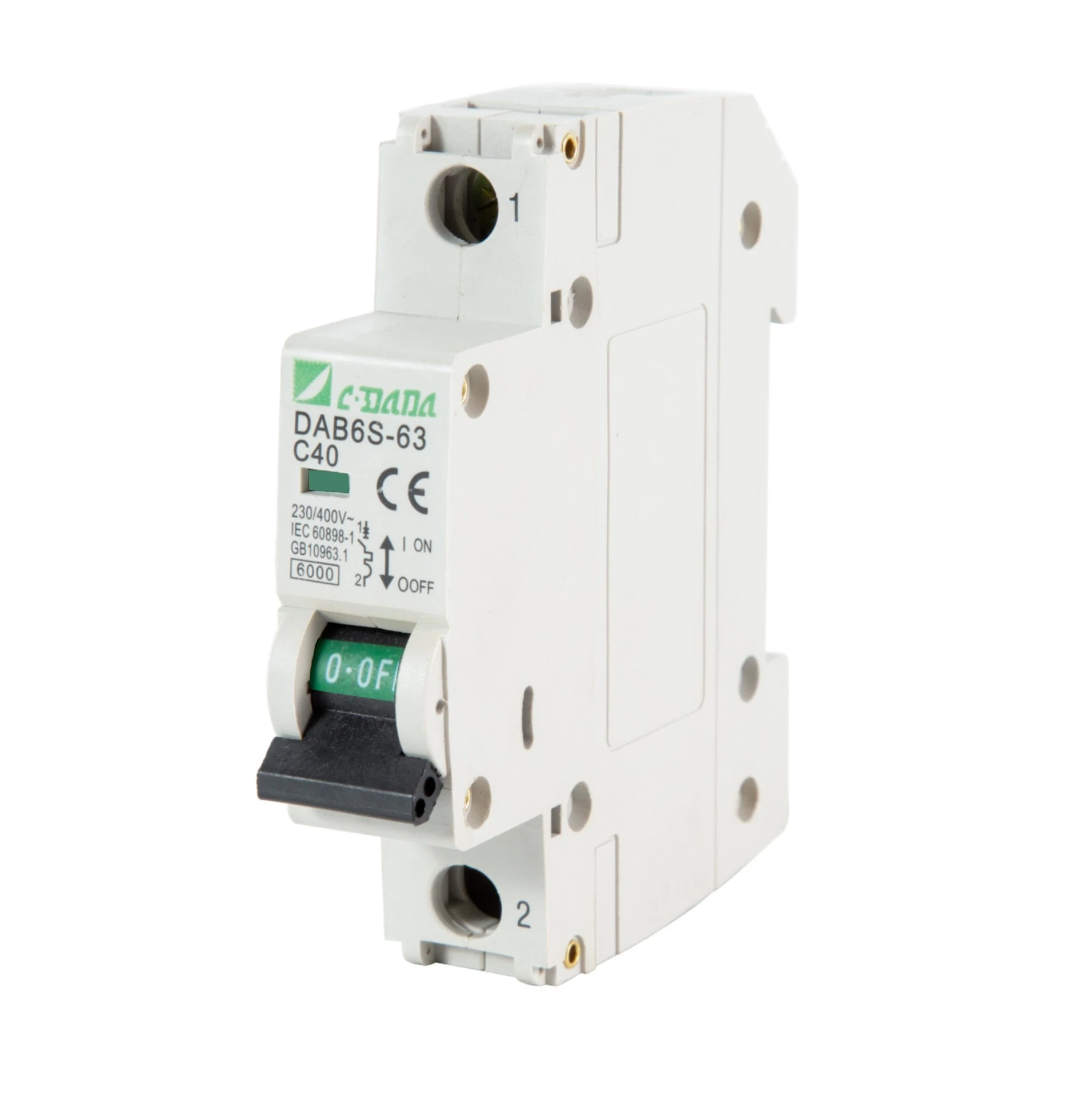

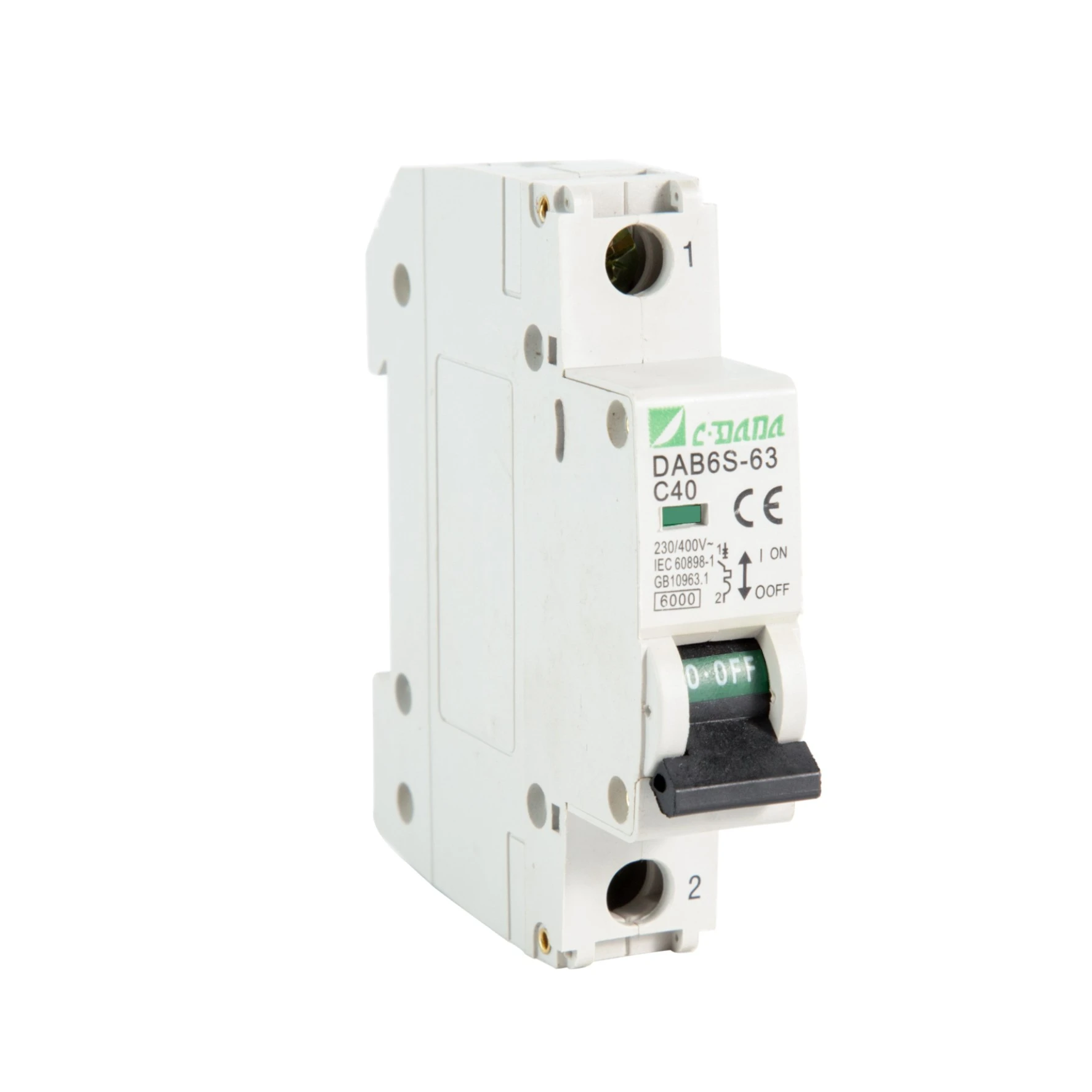

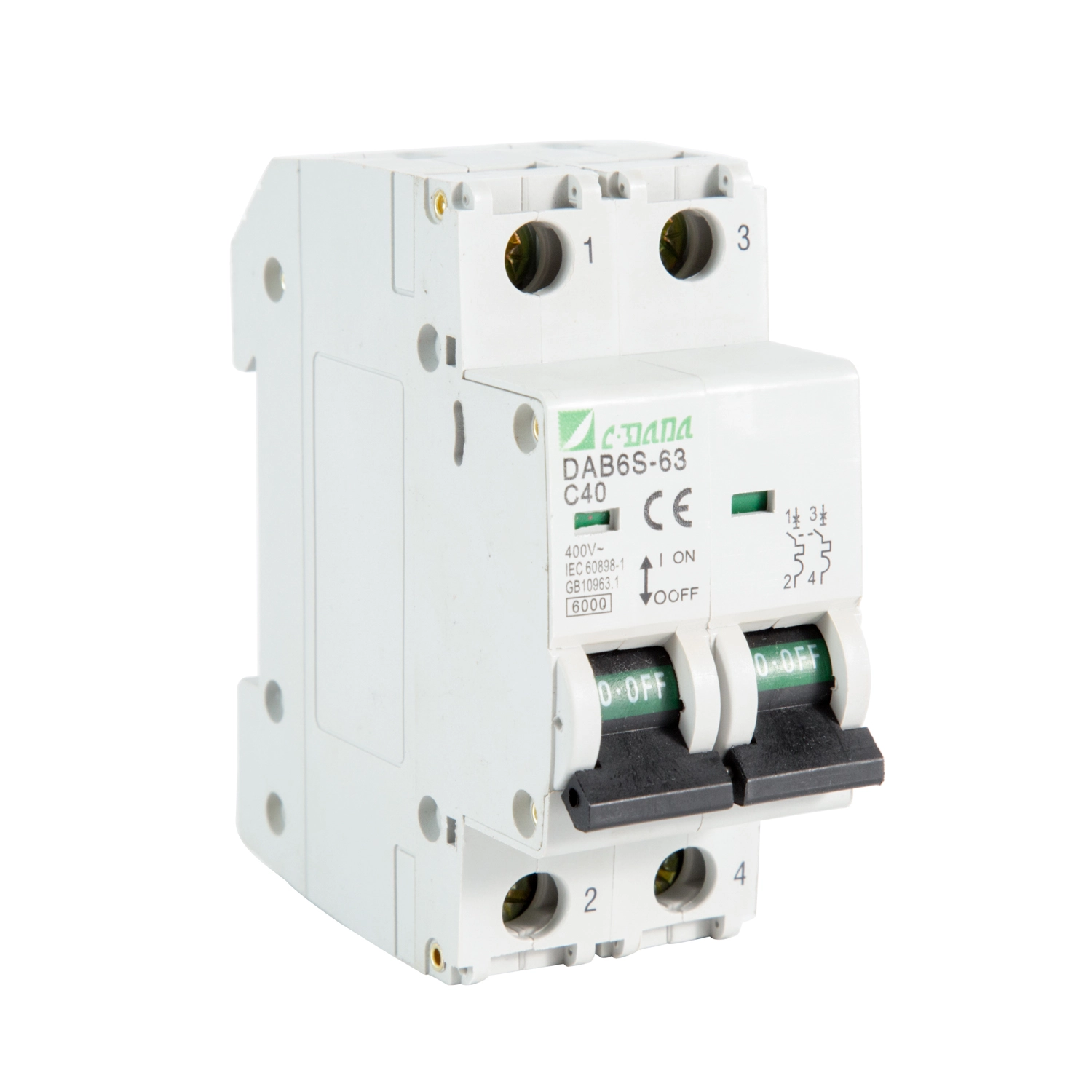

6kA AC 소형 회로 차단기

Model:DAB6-63

Shanghai DADA Electric에서 6kA AC 소형 회로 차단기(DAB6-63)를 구입하세요. 우리는 신뢰할 수 있는 제조업체이자 공급업체입니다. 이 제품은 CE 및 CB 인증을 받았으며 1P/2P/3P/4P를 사용할 수 있으며 B/C/D 곡선이 있어 가정용 및 가벼운 상업용으로 사용할 수 있습니다. 넓은 온도 범위(-40°C ~ +50°C), 낮은 열 손실 단자. 주거용 패널에 이상적입니다.

문의 보내기

제품 설명

CDADA DAB6-63 6kA AC 소형 회로 차단기를 사용하여 가정과 소규모 상업용 건물에서 안정적이고 안전하며 효율적인 회로 보호를 보장하십시오. 주거용 배전반용으로 설계된 이 6kA 소형 회로 차단기는 조명 및 가전제품(B 곡선)부터 펌프 및 호이스트와 같이 돌입 전류가 높은 모터(D 곡선)에 이르기까지 다양한 부하에 걸쳐 정밀한 과부하 및 단락 보호 기능을 제공합니다.

CE 및 CB 인증, 견고한 단자 설계, –40°C ~ +50°C의 작동 온도 범위를 갖춘 DAB6-63은 어떤 기후에서도 신뢰할 수 있는 성능을 제공합니다. 업데이트된 넓은 레버는 안전한 작동을 보장하고 노치 클램프는 열 축적을 줄이고 연결 안정성을 향상시켜 전기 기술자, 건축업자 및 OEM 패널 조립업체를 위한 현명한 선택입니다.

6kA AC Miniature Circuit Breaker

주요 사양

모델: DAB6-63 시리즈

유형: AC 소형 회로 차단기(MCB)

차단 용량: 6kA @ 230/400V AC

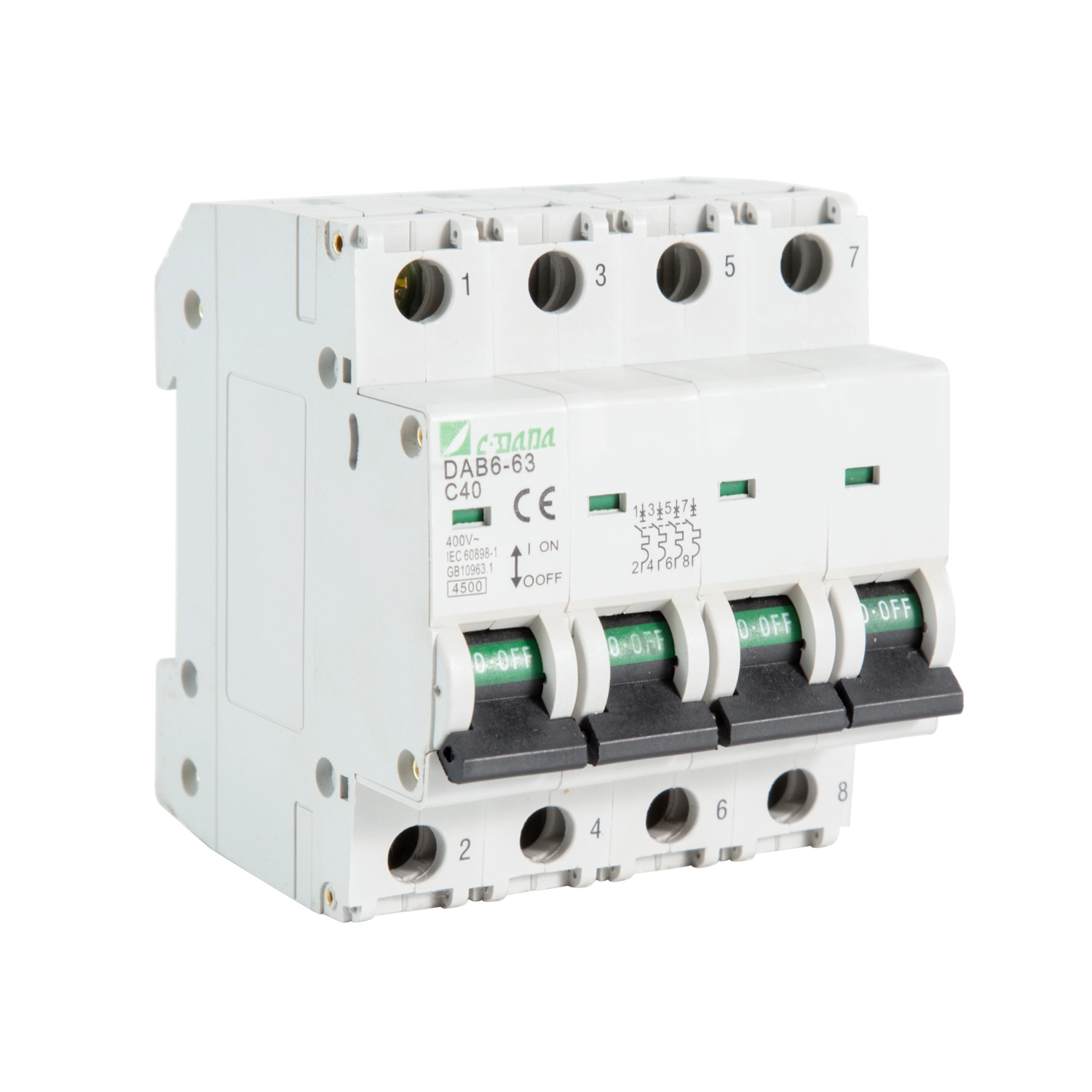

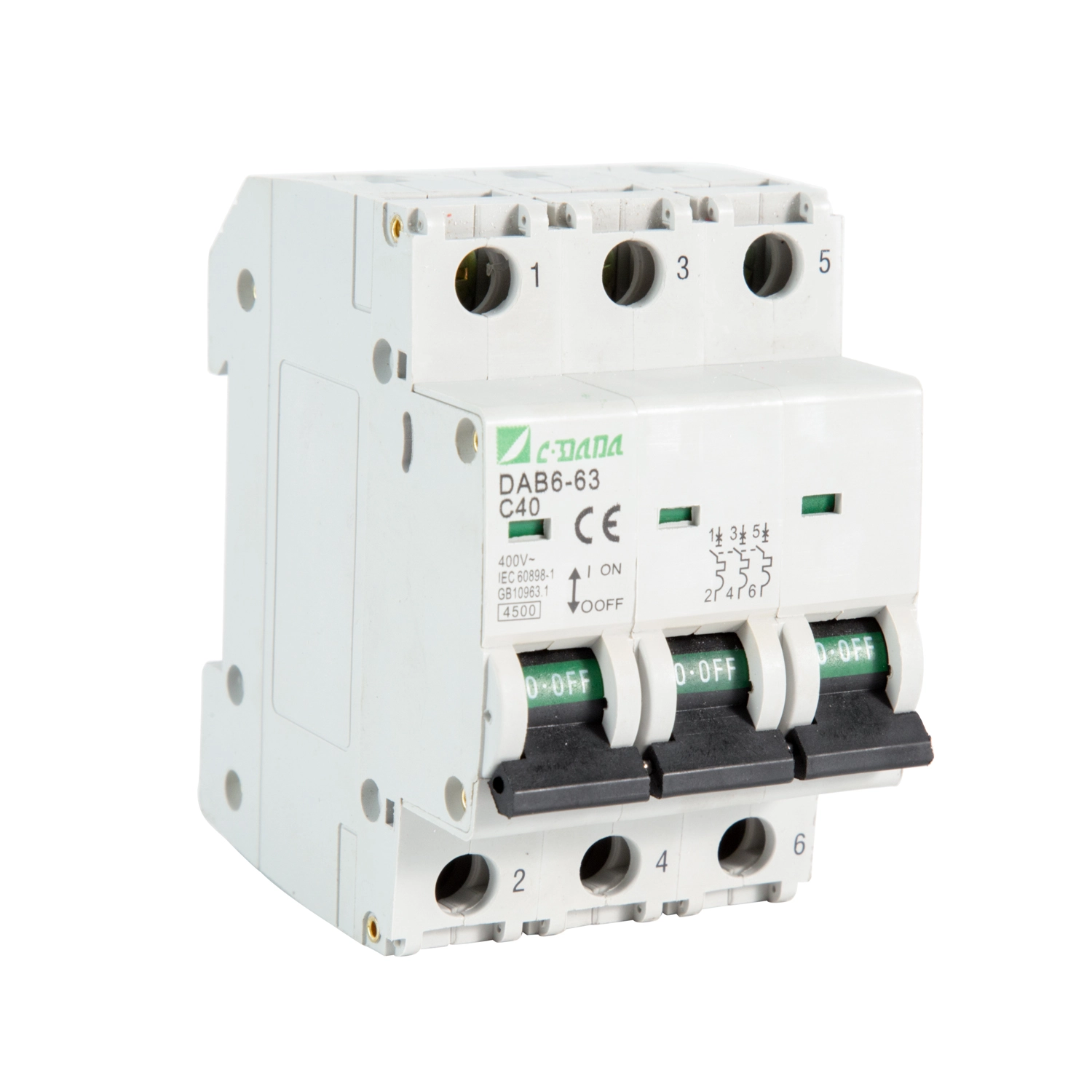

폴란드: 1P, 2P, 3P,4P

여행 곡선:

B: 조명 및 저항성 부하용(3–5×In)

C: 범용 모터용(5~10×In)

D: 압축기/펌프와 같은 높은 돌입 부하용(10–20×In)

정격 전류(In): 1A – 63A(표준 단계)

작동 온도: –40°C ~ +50°C

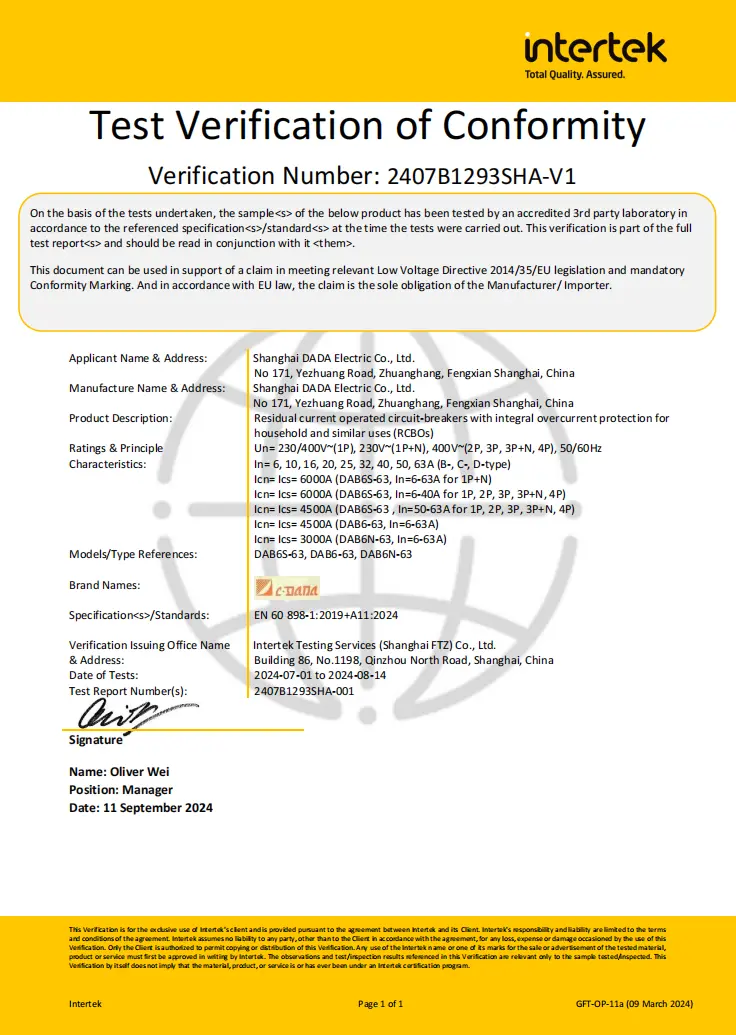

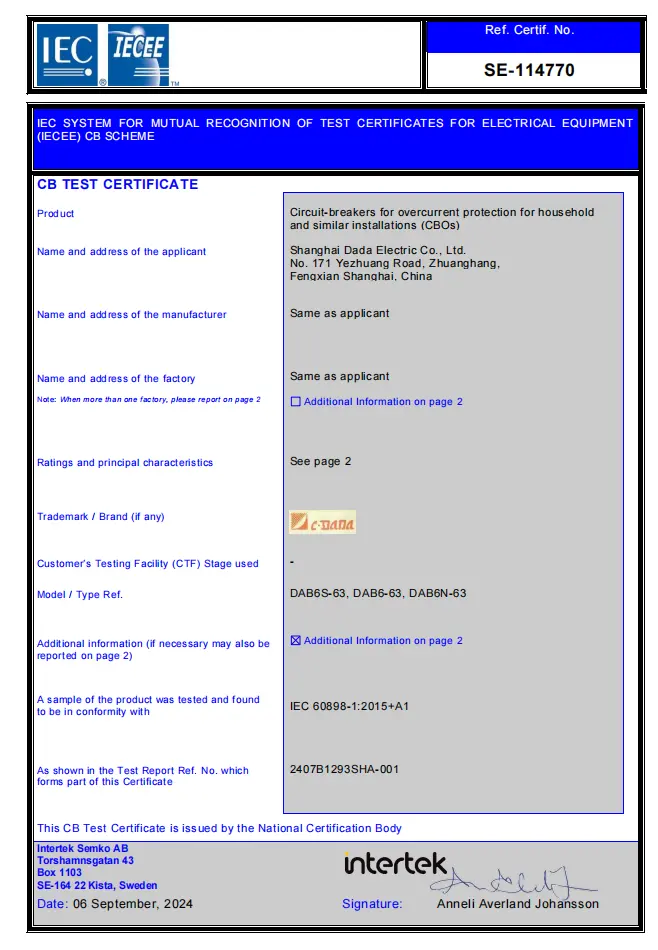

인증: CE, CB

주요 특징:

★ 노치형 단자 클램프 → 열 손실 감소, 기계적 강도 향상

★ 더 넓어진 작동 레버 → 더 나은 그립감과 접촉 면적

★ 단락 보호 메커니즘

★ DIN 레일 장착 가능(표준 35mm)

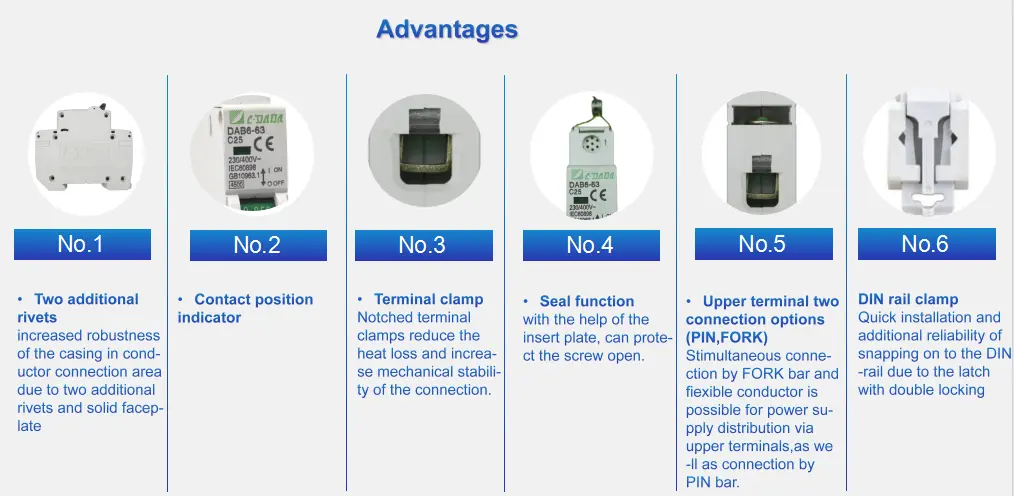

장점

6kA AC Miniature Circuit Breaker

기술 데이터 시트

MCB DAB6-63
일반 배전 보호용(IEC/EN 60898-1)
폴란드			1P	2P	3피	4P
전기적 성능
기능			단락 보호, 과부하 보호, 절연, 제어
정격 주파수 fHz			50~60Hz
정격 작동 전압 Ue V AC			230/400	400
정격 전류 A			6,10,16,20,25,32,40,50,63
정격 절연 전압 Ui V			500
임펄스 내전압 Uimp kV			4
순시트립형		DAB6-63N	B/C/D
		DAB6-63H	B/C/D
정격단락 Icn(kA)		DAB6-63N	4.5
		DAB6-63H	6
출시 유형			열자기식
수명(O~C)	기계	실제 가치	20000
		기준치	4000
	전기 같은	실제 가치	8000
		기준치	4000
연결 및 설치
보호등급			IP20
와이어 mm²			1~35
작동 온도			-5~+40℃
습기와 열에 대한 저항성			2등급
바다 위의 고도			≤2000
상대습도			+20℃ , ≤90% ;+40℃ , ≤50%
오염도			2
설치환경			명백한 충격과 진동을 피하십시오
설치 수업			클래스Ⅱ, 클래스Ⅲ
설치			DIN35 레일
액세서리와의 조합
보조 접점			예
알람 접점			예
션트 릴리스			예
저전압 릴리스			예
보조접점+경보접점			예
크기(mm) (WxHxL)		a	17.5	35	52.5	70
		b	80.2	80.2	80.2	80.2
		c	76.5	76.5	76.5	76.5

CDADA 6kA AC 소형 회로 차단기를 선택하는 이유는 무엇입니까?

★ 모든 부하에 대한 맞춤형 보호

안전을 보장하면서 불필요한 여행을 피하면서 애플리케이션에 맞는 올바른 여행 곡선(B/C/D)을 선택하십시오.

	테스트 전류	트리핑 시간	응용
B 곡선	3ln 5ln	0.132A)	유형 B는 능동 부하에만 적용 가능합니다. -전기히터-온수기-전기로
C 곡선	5인치 10ln	0.132A)t<0.1s	유형 C는 일반 하중에 적합합니다. -램프 -전원 소켓 -소형 모터
D 곡선	10ln 20인치	0.132A) t<0.1초	순간적인 서지 전류로 회로 제어 및 보호 (대형 모터)
