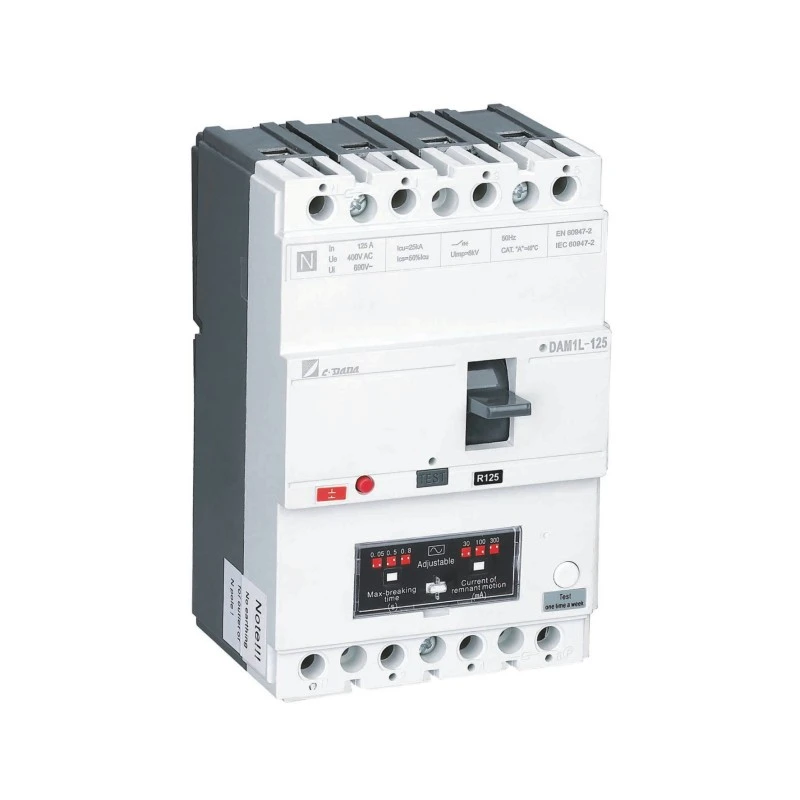

OEM/ODM 누전차단기 공급업체

분류

유형

현재 범위

주요 특징

잔류 전류 유형

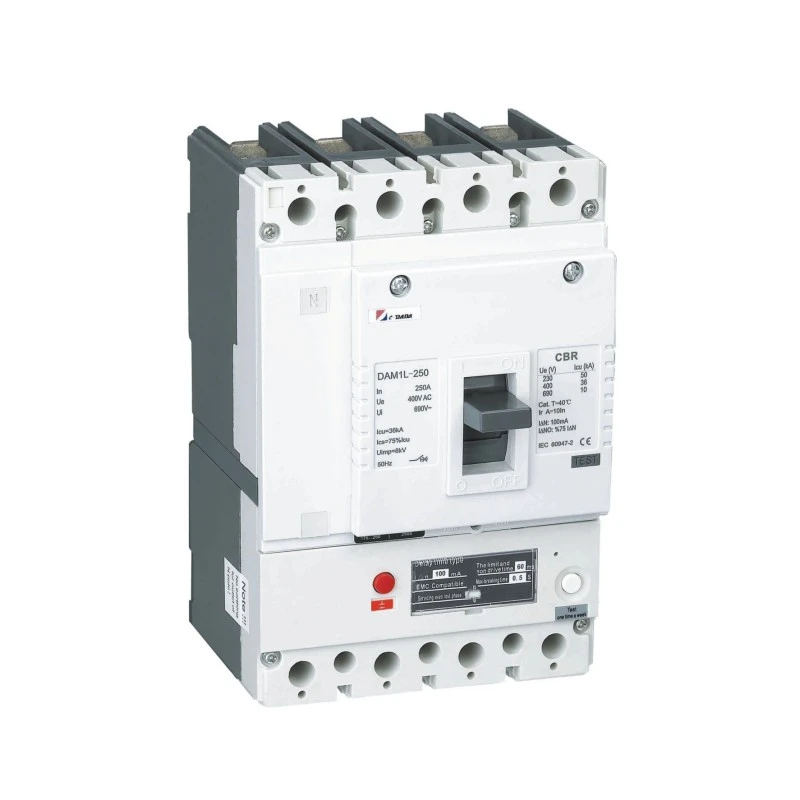

AC형

16A – 800A

정현파 AC 잔류 전류만 감지, 범용 애플리케이션

A형

16A – 800A

AC + 맥동 DC(정류 AC), 최신 전자 부하 감지

감도(IΔn)

고감도

10mA – 30mA

인원 보호, 의료 장소, 습기가 많은 지역

중간 감도

100mA – 300mA

화재 예방, 일반 산업

낮은 감도

500mA – 1000mA

누수가 많은 설비의 화재 예방, 선택적 보호

시간 지연

동시에 일어나는

모든 평가

범용, 5×IΔn에서 <40ms

선택적(S형)

100mA – 1000mA

지연된 트리핑(1×IΔn에서 130-500ms), 업스트림 식별

극 구성

4극

16A – 800A

3상 + 중성, 조정 가능한 중성 보호(50-100%)

설치

결정된

16A – 800A

버스바 직접 연결, 비용 효율적

기능

탐지 원리

기술적인 매개변수

과부하 보호(L)

바이메탈 열팽창 또는 전자 RMS ​​감지

0.8 ~ 1.0 × 설정 시, 역시간 곡선, ±10% 정확도

단락 지연(S)

전자 타이밍 또는 자기 지연

2-10 × In, 0.1s – 0.5s 지연, 선택적 조정

순간여행(I)

자기 솔레노이드 또는 전자 순간

5-20 × In, <20ms 작동, 전류 제한

누전량(G/Δ)

코어 밸런스 변류기(CBCT)

10mA – 1000mA IΔn, ±10% 감도 정확도

접지 결함(GF)

벡터 합계 전류 감지

In 20~100%, 0.1s~1.0s 지연, 코어 밸런스 방식

자체 모니터링

내부 회로 무결성 검사

지속적인 CBCT 및 트립 코일 모니터링, 고장 경보 출력

산업 부문

특정 애플리케이션

일반적인 사양

데이터 센터

주 배전반, UPS 바이패스, 버스 커플러 보호

250A-500A, 유형 A, 300mA S 유형 선택, 70kA Icu, 통신 가능

의료 시설

병원 주요 배전반, 의료 IT 시스템, 수술실

100A-400A, 유형 A, 10mA/30mA 고감도, 절연 모니터링

제조 공장

모터 제어 센터, 용접 장비, 가변 속도 드라이브

160A-500A, 유형 B(VFD용), 300mA, 50kA Icu, 전자 트립

상업용 건물

고층 유통, 쇼핑몰, 공항

125A-400A, 유형 A, 100mA/300mA, 36kA Icu

석유 및 가스/해양

해양 플랫폼, 시추 장비, 선박 전력 시스템

250A-500A, 유형 A, 500mA, 열대성(T2), 내부식성

단계

프로세스 세부정보

품질 관리 포인트

토로이달 변압기 권선

고투과성 나노결정 또는 페라이트 코어(μr > 10,000), 1차(스루 패스) 및 2차(감지) 권선의 정밀 권선, 진공 함침

코어 자화 곡선 검증, 1×IΔn ±5%에서 2차 전압, 절연 저항 >100MΩ

CBCT 통합

모든 상/중성 도체 주위에 토로이달 코어 장착, 외부 자기장에 대한 차폐, 트립 릴레이/전자 장치에 연결

6×In 부하(불필요한 트립 없음)를 사용한 균형 테스트, 3차 고조파에 대한 내성

잔류 전류 트립 메커니즘

민감한 극성 릴레이(5~50mW 트립 전력) 또는 전자 MOSFET 트리거, 메인 트립 바에 대한 기계적 결합

트립 전력 검증, 응답 시간 <20ms, 온도 안정성 -25°C ~ +70°C

몰드케이스 생산

BMC 열경화성 플라스틱(DMC-2) 사출 성형, 150-180°C 경화, 높은 내트래킹성 >600V

치수 공차 ±0.1mm, 유전 강도 >15kV/mm, 난연성 UL 94 V-0

주접점 조립

은도금 구리(AgNi 90/10) 접점, CNC 가공 암, 질소 분위기에서 브레이징

접촉 저항 <50μΩ, 은 두께 8-12μm(XRF), 경도 HV 100-150

전자식 트립 유닛 프로그래밍

마이크로프로세서 기반 LSIG+Δ 보호, 펌웨어 업로드, 곡선 교정, 통신 프로토콜 설정

±5% 전류 정확도, ±10% 시간 정확도, ZSI(Zone Selective Interlocking) 검증

최종 통합 및 교정

잔류 전류 모듈, 기계적 연동, 핸들 메커니즘을 갖춘 열 자기 또는 전자 트립 시스템 조립

과전류 + 접지 누설 트립 검증 결합, 유전체 내성 3kV/1min

요소

재료 사양

공급업체 표준

주요 속성

토로이달 코어(CBCT)

나노결정질 합금(Finemet) 또는 Mn-Zn 페라이트(PC40)

IEC 60404-8, JIS C 2531

높은 투자율 µr > 10,000, 낮은 보자력 <2A/m, 포화 자속 밀도 >1.2T

감지 코일 와이어

에나멜 동선(0.05-0.1mm), 클래스 F 155°C

IEC 60317

항복 전압 >1kV, 유연성 >10× 직경, 납땜성 390°C

트립 릴레이

극성 래칭 릴레이, 감도 5-50mW

IEC 61810

응답 시간 <10ms, 코일 저항 1-5kΩ, 기계적 수명 >10⁶ 작동

성형 케이스 하우징

BMC(벌크 몰딩 컴파운드) DMC-2, 유리 섬유 강화

IEC 60664-1, UL 94 V-0

추적 지수 >600V, 내열성 180°C, 충격 강도 >8kJ/m²

주요 연락처

전해동(Cu-ETP) + 은-니켈 도금(AgNi 90/10)

ASTM B152

전도성 ≥100% IACS, 아크 침식 저항, 용접 방지 특성

바이메탈 요소

인코넬/부동태화 강철 복합재(ASTM TM2)

ASTM B388

편향률 0.15-0.25mm/°C, 장기 안정성 ±3%, 내크리프성

전자 부품

산업용 등급 PCB, 홀 효과 센서, ARM Cortex-M4 프로세서

IEC 60721-3-3, IEC 61000

작동 온도 -25°C ~ +70°C, EMC 내성 레벨 4, SIL 2 가능

터미널

주석 도금 처리된 T2 구리(C11000)(8-12μm)

ASTM B187/B16

전류 밀도 1.2-1.5 A/mm², 토크 견딜 수 있는 5-15Nm, 내식성

작동 메커니즘

스프링 강(SWOSC-V) 또는 스테인리스 강(301)

JIS G 3560

피로 수명 >20,000 사이클, 인장 강도 1800-2000MPa, 이완 <5%

기준

범위

적용 등급

IEC 60947-2 부록 B

잔류 전류 보호(CBR) 기능이 통합된 회로 차단기

산업용 CBR >80A, 포괄적인 보호

EN 60947-2

IEC 60947-2의 유럽 조화 버전

CE 마킹, EU 시장 준수

GB/T 14048.2

중국 국가 표준과 동등함

CCC 인증, 중국 시장

테스트 카테고리

특정 테스트

수락 기준

잔류 전류 성능

1×IΔn, 2×IΔn, 5×IΔn에서의 트리핑 시간

300ms 이하, 150ms 이하, 40ms 이하(순간); S 유형: 500ms 이하, 200ms 이하, 150ms 이하

0.5×IΔn에서 비트립

정격 지연 시간의 2배 동안 트립이 발생하지 않습니다.

서지 전류 내성(8/20μs, 3kA)

불필요한 트립 없음, 유형 A: 250A 임펄스, 유형 F: 1000A, 유형 B: 3000A

과전류 보호

정격 In에서의 온도 상승

터미널 ≤80K, 케이스 ≤40K

단락차단(Icu/Ics)

3개 작동, 성공적인 중단, 유전체 복구

트립 곡선 검증(L-S-I)

±10% 전류 정확도, ±20% 시간 정확도

유전체 특성

상용주파 내성(2.5kV-3.5kV/1min)

고장 없음, 플래시오버 없음

충격 저항(8kV 1.2/50μs)

파괴적인 방전 없음

기계 및 환경

기계적 내구성(10,000-20,000주기)

<5% 매개변수 드리프트, 오류 없음

EMC 내성(IEC 61000-4 시리즈)

방사/전도 간섭으로 인한 방해가 발생하지 않음

재료

검사항목

샘플링 계획

장비

토로이드 코어

투자율, 포화자속, 철손

배치당 B-H 곡선 테스트

B-H 분석기, 임피던스 분석기

감지선

직경, 절연체 두께, 항복 전압

AQL 0.65

마이크로미터, 유전체 시험기

BMC 플라스틱 화합물

유리함량, 점도, 경화특성, 트래킹지수

배치당 COA + 테스트

레오미터, DSC 분석기, 트래킹 테스트 장치

은도금액

금속농도, pH, 불순물

일일 모니터링

원자흡수분광계

전자 부품

기능 테스트, 매개변수 검증, 펌웨어 버전

100% AOI, 5% 기능성

LCR 미터, 오실로스코프, 바운더리 스캔

역

제어 매개변수

빈도

방법

토로이달 변압기 권선

권선비, 인덕턴스, 절연저항

모든 단위

LCR 미터, 절연 시험기

CBCT 조립

정격 부하를 사용한 균형 테스트, 고조파 내성

100개 단위마다

1차 주입 테스트, 고조파 발생기

잔류 전류 교정

IΔn에서의 트립 임계값, 응답 시간, 0.5×IΔn에서의 논트립

모든 단위

자동 RCD 테스터(0.5-1000mA 프로그래밍 가능)

주접점 조립

접촉 간격, 압력, 정렬, 저항

100개 단위마다

힘 게이지, 마이크로 저항계

최종 통합

과전류 + 누전 트립 검증 결합

모든 단위

통합 테스트 벤치(1차 주입 + 누출 시뮬레이션)

테스트 항목

기준

샘플 크기

잔여 현재 여행 시간

IEC 61008/61009에 따라 1×IΔn, 2×IΔn, 5×IΔn

100%

0.5×IΔn에서의 논트립 테스트

2× 정격 지연 시간

100%

과전류 트립 곡선

1.05×인, 1.25×인, 5×인, 10×인

100%

유전체 내전압

2.5kV AC/1분

100%

절연저항

>100MΩ @ 500V DC

100%

접촉 저항

극당 <50μΩ

100%

토크 마킹 검증

사양에 따른 단자 조임

100%

육안 및 치수검사

중요한 치수에 대한 결함 없음

100%

마킹 영속성

용제 닦아내기, 마모 테스트

AQL 1.0

포장 무결성

낙하 테스트, 진동(ISTA 3A)

로트당

장비 카테고리

기계 사양

기능

용량

토로이드 권선기

장력 제어 기능을 갖춘 자동화된 토로이드 권선

CBCT 1차/2차 권선, 정밀 적층

변압기 5,000개/일

코어 어닐링로

질소 분위기로 진공 어닐링

나노결정질 코어 열처리, 응력 완화

2,000개 코어/배치

사출 성형

300톤 BMC 열경화성 프레스

CBR 하우징, 아크 슈트, 터미널 블록

3,000건/일

CNC 가공

5축 수직형 머시닝센터

정밀 접촉 가공, 복잡한 형상

8,000개 접점 세트/월

표면 처리

은도금 자동화 라인

접촉 도금 8-12μm, 두께 균일도 ±1μm

4,000kg/일

집회

노동 집결 세포

메커니즘 조립, CBCT 통합, 교정

라인당 1,500개/일

테스트 장비

통합 CBR 테스트 벤치

과전류+잔류전류 복합검증

300개 단위/시간

EMC 테스트 챔버(3m/10m, Teseq)

전자 장치에 대한 내성/방출 테스트

50개 단위/일

제품 카테고리

월간 용량

표준 리드타임

긴급 주문 가능

CBR 4P (16A-125A)

10,000개

4~5주

3일(재고 부품)

CBR 산업용 (160A-400A)

8,000대

4~5주

5일

CBR 중공업 (630A-800A)

3,000대

4~5주

7일

맞춤형 구성(특수 IΔn, 곡선)

프로젝트 기반

5~6주

2주

부서

인원

전문적 지식

책임

R&D 엔지니어링

엔지니어 5명

잔류 전류 기술, 자기 센서 설계, 임베디드 시스템, 전력 전자

새로운 CBR 개발, Type B/F/B+ 혁신, 특허 포트폴리오(40개 이상의 특허)

프로세스 엔지니어링

엔지니어 18명

토로이달 변압기 제조, BMC 성형, 정밀 조립, 린 제조

생산 최적화, SOP 문서화, 수율 개선(>99.5%)

테스트 및 검증

엔지니어 15명

고전류 테스트, 잔류 전류 시뮬레이션, EMC, 환경 테스트

유형 테스트 조정(IEC 60947-2 Annex B, IEC 61008/61009), 고장 분석

응용공학

엔지니어 10명

선택적 조정, 누전 방지 방식, EV/재생 애플리케이션

고객 기술 지원, 차별 연구, 현장 시운전

품질 보증

기술자 30명

ISO 9001, ISO 14001, 통계 공정 제어, 계측 실험실

공급업체 감사, 프로세스 감사, 시정 조치, 교정 관리

인증

발행기관

범위

효력

ISO 9001:2015

종다화위안

품질경영시스템

연간 감시

IEC 60947-2 부록 B 유형 테스트

인터텍

CBR 산업성능

제품 시리즈별

CE 마킹

인증기관

EU 시장 접근

디자인에 따라 다름

CCC(중국)

CQC

중국어 강제 인증

5년 유효기간

CB 제도

IECEE

국제인증

제품 시리즈별
