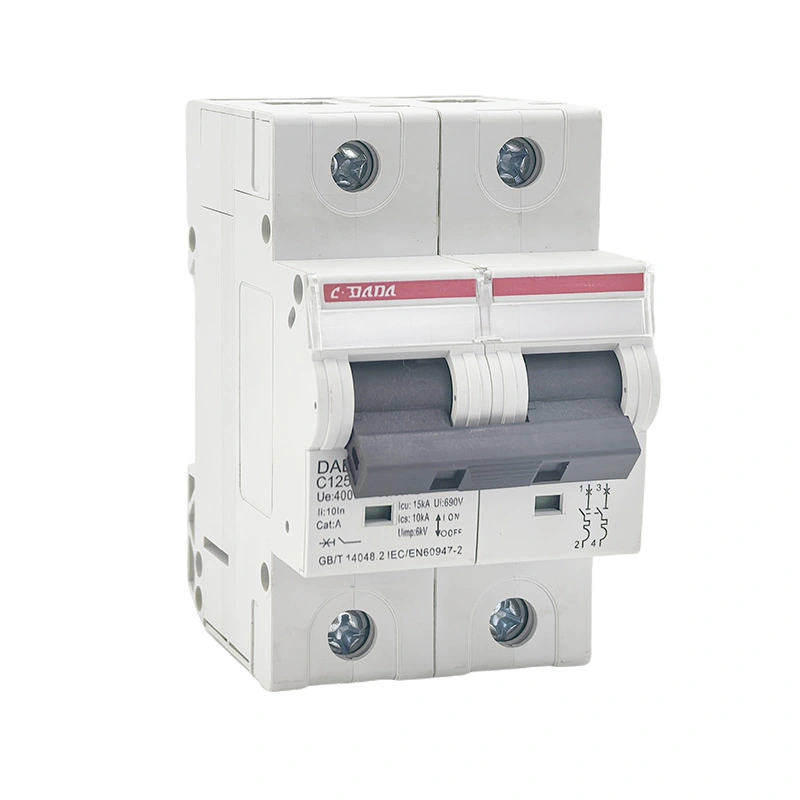

A 125 15KA 소형 회로 차단기높은 전류 용량과 안정적인 단락 보호가 모두 필요한 전기 시스템용으로 설계되었습니다. 기존의 낮은 정격 MCB와 달리 125A의 높은 차단 용량 장치는 고장 전류가 상당히 높을 수 있는 까다로운 배전 애플리케이션을 처리할 수 있습니다. 이 기사에서는 125 15KA MCB의 작동 방식, 주요 사양의 의미, 사용 위치, 올바른 선택 및 설치 방법, 주문하기 전에 구매 팀이 검사해야 할 사항에 대해 설명합니다. 또한 열 자기 보호, 전류 제한 설계, 대형 케이블 단자 및 15kA 차단 용량을 포함하여 Shanghai DaDa Electric Co., Ltd.의 DAB7-125 시리즈의 실용적인 설계 기능을 살펴봅니다.
목차
125 15KA 소형 회로 차단기란 무엇입니까?
125 15KA 소형 회로 차단기는 비정상적인 전류 조건이 발생할 때 전기 회로를 차단하도록 설계된 고전류 보호 장치입니다. 제품 명칭에서 "125"는 일반적으로 최대 125A의 정격 전류를 식별하는 반면 "15KA"는 해당 테스트 조건 및 표준에 따른 15kA 단락 차단 용량을 나타냅니다.
이 두 숫자는 서로 다른 전기적 특성을 나타냅니다. 125A 등급은 차단기가 지정된 작동 조건에서 전달하도록 설계된 전류와 관련이 있습니다. 15kA 수치는 차단기가 지정된 조건에서 안전하게 차단할 수 있는 예상 단락 전류 수준과 관련이 있습니다.
엔지니어가 회로 차단기를 비교할 때 이러한 구별이 중요합니다. 정격 전류가 높다고 해서 자동으로 단락 차단 용량이 높아지는 것은 아닙니다. 두 값 모두 설치의 전기적 특성을 기준으로 평가해야 합니다.
Shanghai DaDa Electric Co., Ltd.의 DAB7-125 시리즈는 산업용 및 상업용 배전 애플리케이션용으로 개발되었습니다. 게시된 제품 정보에는 최대 정격 전류가 125A이고 15kA를 포함한 높은 차단 용량 옵션이 명시되어 있습니다. 제조업체는 열자기 보호 및 전류 제한 설계도 지정합니다.
125A와 15KA가 왜 중요한가요?
전기 배전 시스템은 특히 변압기, 배전반, 산업 기계 및 대규모 전력 부하에 가까운 곳에 상당한 오류 에너지를 포함할 수 있습니다. 보호 장치가 지정된 차단 용량을 초과하는 오류 전류에 노출되면 결과적으로 장비 손상, 과도한 아크 발생 및 심각한 안전 위험이 포함될 수 있습니다.
15kA 차단 용량은 많은 표준 저차단 용량 MCB보다 더 높은 차단 마진을 제공합니다. 그러나 실제 적합성은 설치 지점의 예상 단락 전류와 해당 전기 표준의 요구 사항에 따라 달라집니다.
| 매개변수 | 그것이 나타내는 것 | 중요한 이유 |
|---|---|---|
| 125A | 정격전류 | 차단기의 정상적인 전류 전달 범위를 결정합니다. |
| 15kA | 높은 단락 차단 성능 | 차단기가 지정된 높은 오류 전류를 차단하는 데 도움이 됩니다. |
| 온천 여행 | 과부하 보호 | 지속되는 과도한 전류 조건에 대응합니다. |
| 자기 여행 | 단락 보호 | 심각한 결함 상황에서 신속한 작동을 제공합니다. |
| 전류 제한 | 고장 에너지 감소 | 다운스트림 장비에 가해지는 스트레스를 제한하는 데 도움이 될 수 있습니다. |
따라서 배전 시스템을 설계할 때 전류 정격만 고려하기보다는 실제 부하 계산, 도체 정격, 고장 전류 계산, 전압, 주파수, 극 구성 및 조정 요구 사항을 고려하여 차단기를 선택해야 합니다.
보호 메커니즘은 어떻게 작동합니까?
최신 MCB는 일반적으로 열 보호와 자기 보호라는 두 가지 기본 트리핑 원리를 결합합니다. 두 가지 메커니즘은 서로 다른 유형의 과전류 이벤트를 처리합니다.
열 보호는 시간이 지남에 따라 지속되는 과부하 조건에 대응합니다. 전류가 의도된 작동 수준을 초과하면 열로 인해 열 요소가 작동하고 회로가 열립니다.
자기 보호는 고전류 오류 조건을 위한 것입니다. 강한 자기 반응은 심각한 단락이 발생할 때 트립 메커니즘을 빠르게 활성화할 수 있습니다.
오류 중단 중에 접점이 분리되면 전기 아크가 발생할 수 있습니다. 내부 아크 관리 구조는 중단 중에 아크를 제어하고 소멸하는 데 도움이 됩니다.
전류 제한 구조는 단락 발생 시 회로를 통과하는 에너지를 줄여 연결된 구성 요소의 스트레스를 줄이는 데 도움이 됩니다.
DAB7-125 제품 정보에서는 열 및 자기 트립 기능, 트립 프리 메커니즘 및 전류 제한 설계에 대해 설명합니다. 이러한 기능은 보호 장치가 장기간의 과부하와 고전류 오류에 일관되게 반응해야 하는 애플리케이션과 특히 관련이 있습니다.
실제 성능을 향상시키는 기능은 무엇입니까?
전기 보호 장비는 헤드라인 전류 등급만으로 평가되지 않습니다. 기계적 구조, 단자 설계, 접점 재료, 장착 방법 및 내부 아크 제어 배열은 모두 실제 유용성에 영향을 미칠 수 있습니다.
- 높은 차단 용량:15kA 사양은 기존의 많은 저차단 용량 MCB보다 더 높은 단락 차단 기능을 제공합니다.
- 대형 케이블 터미널:DAB7-125 시리즈는 제조업체가 게시한 정보에 따라 최대 35mm²의 구리 및 알루미늄 도체에 적합한 대형 단자로 설계되었습니다.
- 트립 프리 메커니즘:차단기는 작동 메커니즘이 ON 위치에 있는 동안에도 보호 기능을 유지할 수 있습니다.
- 긍정적인 접촉 표시:접점 상태를 명확하게 표시하면 검사 및 유지보수가 더 쉬워집니다.
- 열자기식 작동:다양한 과전류 조건은 보완적인 트립 메커니즘을 통해 해결될 수 있습니다.
- DIN 레일 장착:모듈식 장착으로 호환되는 배전 장비 내 설치가 단순화됩니다.
- 난연성 인클로저:게시된 DAB7-125 정보는 PA66 난연성 하우징 재료를 지정합니다.
설치 효율성과 서비스 용이성은 초기 구매 가격뿐만 아니라 전체 운영 경험에 영향을 미칠 수 있기 때문에 이러한 세부 사항은 유통업체와 시스템 통합업체에게 중요합니다.
125 15KA MCB는 어디에 사용될 수 있습니까?
125A의 높은 차단 용량 MCB는 회로 전류 및 오류 수준이 장치의 지정된 작동 범위 내에 속하는 전기 배전 시스템에 대해 고려될 수 있습니다. 일반적인 애플리케이션 환경에는 산업 시설, 상업용 건물, 장비 분배 패널 및 기타 고전류 회로가 포함될 수 있습니다.
| 애플리케이션 | 일반적인 요구 사항 | 잠재적 이점 |
|---|---|---|
| 산업유통 | 더 높은 전류 부하 및 까다로운 오류 조건 | 단락 보호 기능을 갖춘 높은 전류 용량 |
| 상업용 건물 | 안정적인 배포 보호 | 배전 회로를 위한 컴팩트한 모듈식 보호 |
| 기계 시스템 | 전기 장비 및 피더 보호 | 열 및 자기 과전류 응답 |
| 배전반 | 공간 효율적인 보호 장치 | DIN 레일 설치 및 모듈형 구조 |
| 전력집약적 장비 | 더 높은 회로 전류 | 선택한 모델에 따라 최대 125A 정격 전류 구성 |
전체 전기 설계에 대해 애플리케이션 적합성을 항상 확인해야 합니다. 전압, 주파수, 예상되는 오류 전류, 도체 크기, 주변 온도, 극 구성 및 적용 가능한 설치 규칙에 따라 적절한 차단기 선택이 변경될 수 있습니다.
검토할 주요 사양
구매자들은 이해하기 쉽기 때문에 '125A'와 '15kA'에 집중하는 경우가 많습니다. 그러나 전문 조달에는 더 광범위한 사양 검토가 필요합니다.
| 사양 | 구매 질문 |
|---|---|
| 정격전류 | 선택한 정격이 계산된 회로 부하 및 도체 용량과 일치합니까? |
| 차단 용량 | 지정된 15kA 용량이 예상 사고 전류에 적합한가요? |
| 정격전압 | 차단기가 시스템 전압 및 배전 배열과 일치합니까? |
| 극수 | 회로에 1P, 2P, 3P, 4P 또는 다른 구성이 필요합니까? |
| 여행 곡선 | 선택한 릴리스 특성이 연결된 부하와 호환됩니까? |
| 적용규격 | 제품이 목표 시장 및 설치에 필요한 표준을 충족합니까? |
| 단자 용량 | 터미널이 지정된 도체를 안전하게 수용할 수 있습니까? |
| 설치방법 | DIN 레일 장착 또는 다른 장착 배열이 필요합니까? |
예를 들어, IEC 60947-2와 IEC/EN 60898-1은 회로 차단기에 대해 서로 다른 분류 및 테스트 프레임워크를 사용합니다. 따라서 게시된 제조업체 데이터에는 표준 및 제품 범주에 따라 Icu 및 Icn 용어가 모두 포함될 수 있습니다. 구매자는 의도한 설치의 전압 및 작동 조건에 어떤 정격이 적용되는지 정확하게 확인해야 합니다.
올바른 구성을 선택하는 방법
125 15KA 소형 회로 차단기 선택은 제품 카탈로그가 아닌 전기 시스템부터 시작해야 합니다. 간단한 선택 과정을 통해 차단기와 회로가 일치하지 않을 위험을 줄일 수 있습니다.
- 설계 전류를 결정합니다.예상되는 연속 및 간헐적 부하 전류를 계산합니다.
- 도체 등급을 확인하십시오.보호 장치는 실제 설치 조건에서 케이블의 허용 전류에 맞춰 조정되어야 합니다.
- 예상 단락 전류를 결정합니다.선택된 차단 용량은 설치 지점의 고장 수준에 적합해야 합니다.
- 전압과 주파수를 확인하세요.차단기가 전기 시스템에 맞는 정격인지 확인하십시오.
- 극 배열을 선택합니다.위상 및 중성 도체에 대한 요구 사항을 고려하십시오.
- 여행 특성을 검토합니다.트립 곡선은 연결된 부하와 예상 돌입 조건에 적합해야 합니다.
- 표준 및 인증을 확인하세요.목표 시장, 프로젝트 사양 및 현지 전기 규정의 요구 사항을 확인하십시오.
- 물리적 호환성을 확인합니다.치수, 단자 크기, DIN 레일 호환성 및 패널 간격을 확인하십시오.
설치 및 유지 관리 고려 사항
모든 고전류 보호 장치에는 올바른 설치가 필수적입니다. 잘 설계된 회로 차단기라도 잘못된 크기의 도체, 느슨한 단자, 부적합한 인클로저 또는 부적절한 설치 관행을 보상할 수 없습니다.
- 설치 전 차단기 모델명과 정격을 확인하세요.
- 전기 공급 장치를 분리하고 해당 안전 절차를 따르십시오.
- 도체 단면적이 터미널과 호환되는지 확인하십시오.
- 도체를 올바르게 준비하고 케이블 끝이 손상되거나 잘못 벗겨지지 않도록 하십시오.
- 제조업체가 지정한 요구 사항에 따라 단자를 조입니다.
- 차단기가 호환되는 DIN 레일에 단단히 장착되어 있는지 확인하십시오.
- 엔클로저가 적절한 보호 및 여유 공간을 제공하는지 확인하십시오.
- 과열, 변색 또는 기계적 느슨함의 징후가 있는지 주기적으로 터미널을 검사하십시오.
- 설치의 유지 관리 요구 사항에 따라 보호 시스템을 테스트하십시오.
유지 관리 일정은 환경과 작업 주기를 반영해야 합니다. 부하가 높거나 스위칭이 잦은 산업 설비, 먼지, 진동 또는 온도 상승이 있는 산업 설비는 부하가 적은 실내 배전 시스템보다 더 자주 검사해야 할 수 있습니다.
일반적인 문제 및 구매 관련 문제
고전류 MCB 구매자는 여러 가지 실질적인 문제에 직면하는 경우가 많습니다. 조달 전에 이러한 문제를 해결하면 지연 및 설치 문제를 방지할 수 있습니다.
일부 제품 목록에는 일반적인 "높은 차단 용량"만 언급되어 있습니다. 구매자는 정확한 정격, 표준, 전압 및 테스트 기준을 요청해야 합니다.
케이블 용량과 실제 설계 전류를 확인하지 않고 125A를 선택하면 조정 문제가 발생할 수 있습니다.
더 큰 도체에는 필요한 단면적을 수용하도록 설계된 단자가 필요합니다. 구매 전 단말기 호환성을 확인하시기 바랍니다.
국제 구매자는 프로젝트 승인을 위해 기술 사양, 인증, 도면 및 제품 정보가 필요한 경우가 많습니다.
전문 공급업체는 명확한 제품 데이터를 제공하고 구매자가 정격 전류, 차단 용량, 트립 특성 및 설치 요구 사항 간의 차이를 이해할 수 있도록 도와야 합니다.
왜 Shanghai DaDa Electric Co., Ltd.인가?
Shanghai DaDa Electric Co., Ltd.는 산업용 및 상업용 전기 응용 분야용 회로 보호 제품을 개발 및 제조합니다. 공개된 제품 포트폴리오에는 MCB, MCCB, RCBO, RCCB 및 관련 회로 보호 장비가 포함됩니다.
DAB7-125 시리즈는 더 높은 전류 용량과 높은 단락 차단 성능이 필요한 애플리케이션에 적합합니다. 공개된 사양에는 15kA의 높은 차단 용량, 열 자기 트립 기능, 전류 제한 설계, 양극 접점 표시 및 대형 도체에 적합한 단자가 포함됩니다. :contentReference[oaicite:1]{index=1}
제조업체의 공장 정보에는 MCB 및 MCCB 제품 생산을 지원하는 전용 스탬핑, 점용접, 리벳팅, 사출 성형 및 조립 작업장도 설명되어 있습니다. :contentReference[oaicite:2]{index=2}
유통업체, 전기 도매업체, 패널 제작업체 및 OEM 고객의 경우 이러한 유형의 제조 기능은 일관된 제품 공급, 기술 문서 및 구성 지원이 구매 결정의 중요한 부분인 경우 유용할 수 있습니다.
| 구매자 요구 사항 | 관련 DAB7-125 특성 |
|---|---|
| 고전류 회로 보호 | 정격 전류: 최대 125A |
| 더 높은 단락 요구 사항 | 게시된 제품 정보에 따르면 최대 15kA 차단 용량 |
| 과부하 보호 | 열 트립 기능 |
| 단락 응답 | 자기 트립 기능 |
| 더 큰 도체 | 제조업체 정보에 따라 최대 35mm²의 도체용으로 설계된 대형 케이블 터미널 |
| 패널 설치 | 모듈식 DIN 레일 장착 설계 |
제품 사양은 최종 프로젝트 승인 전에 항상 최신 기술 문서를 기준으로 확인해야 합니다. 특히 차단기가 고결류 환경이나 규제된 전기 시스템에 설치되는 경우에는 더욱 그렇습니다.
자주 묻는 질문
15KA는 적용 가능한 지정된 테스트 조건에서 15kA 단락 차단 용량을 나타냅니다. 이는 해당 정격 및 표준에 따라 장치가 차단하도록 설계된 예상 단락 전류 수준을 나타냅니다.
아니요. 선택할 때는 도체 용량, 부하 특성, 시스템 전압, 주변 조건, 고장 전류, 극 구성 및 적용 가능한 전기 요구 사항을 고려해야 합니다.
125A는 차단기의 정격 전류와 관련이 있으며 15kA는 단락 차단 기능을 나타냅니다. 이는 보호 장치의 다양한 특성을 설명합니다.
전기 시스템이 제품의 지정된 정격 및 설치 요구 사항에 속할 경우 적합한 산업용 배전 회로로 간주될 수 있습니다.
아니요. 차단 용량은 하나의 선택 요소일 뿐입니다. 전압, 정격 전류, 트립 특성, 도체 조정, 극 구성 및 설치 조건도 평가해야 합니다.
열 보호는 지속적인 과부하 조건을 해결하는 반면 자기 보호는 단락과 같은 고전류 오류 조건에 신속하게 반응합니다.
Shanghai DaDa Electric이 발표한 DAB7-125 정보에 따르면 대형 케이블 터미널은 최대 35mm²의 구리 및 알루미늄 케이블에 적합합니다. 정확한 도체 배열은 설치 전에 최신 기술 문서를 통해 항상 확인해야 합니다.
구매자는 대상 시장과 관련된 기술 데이터시트, 해당 표준, 정격 전압, 차단 용량 데이터, 트립 특성, 치수 도면, 터미널 정보, 인증 및 포장 세부 정보를 요청해야 합니다.
최종 고려 사항
125 15KA 소형 회로 차단기는 상대적으로 높은 전류 용량과 향상된 단락 차단 기능이라는 특정 요구 사항 조합을 해결합니다. 엔지니어와 구매 팀의 경우 올바른 기술 결정을 내리려면 각 등급이 무엇을 나타내는지 이해하는 것이 필수적입니다.
가장 중요한 고려 사항은 "125A" 및 "15kA" 수치 이상입니다. 완전한 평가에는 정격 전압, 고장 전류, 트립 특성, 극 구성, 도체 호환성, 적용 가능한 표준, 설치 환경 및 물리적 치수가 포함되어야 합니다.
Shanghai DaDa Electric Co., Ltd.의 DAB7-125 계열은 고전류 보호 기능과 열 자기 작동, 전류 제한 설계, 대형 케이블 단자 및 최대 15kA의 공시 차단 용량을 결합합니다. 이러한 특성으로 인해 이 제품은 전기 시스템과 정확하게 일치할 때 다양한 산업 및 상업 유통 응용 분야와 관련이 있습니다.
