이 가이드에서는 6kA AC 소형 회로 차단기의 작동 방식, 6kA 정격의 실제 의미, B, C 및 D 트립 곡선이 성능에 미치는 영향, 적절한 정격 전류 및 극 구성을 선택하는 방법에 대해 설명합니다. 또한 일반적인 구매 실수를 식별하고 다음과 같은 제조업체의 MCB 솔루션을 평가하는 엔지니어, 계약자 및 구매자를 위한 실용적인 체크리스트를 제공합니다.상하이다다전기(주)
목차
- 6kA AC 소형 회로 차단기란 무엇입니까?
- 6kA 차단 용량이 중요한 이유는 무엇입니까?
- AC 소형 회로 차단기는 회로를 어떻게 보호합니까?
- 구매자는 어떤 기술 매개변수를 확인해야 합니까?
- B, C 및 D 트립 곡선이 선택에 어떤 영향을 미칩니까?
- 6kA AC 소형 회로 차단기는 일반적으로 어디에 사용됩니까?
- 올바른 MCB가 어떤 문제를 예방하는 데 도움이 됩니까?
- 구매자는 적합한 6kA MCB를 어떻게 선택할 수 있습니까?
- 피해야 할 일반적인 선택 실수
- 경험이 풍부한 MCB 제조업체와 협력하는 이유는 무엇입니까?
- 자주 묻는 질문
- 상하이다다전기(주)에 문의하세요.

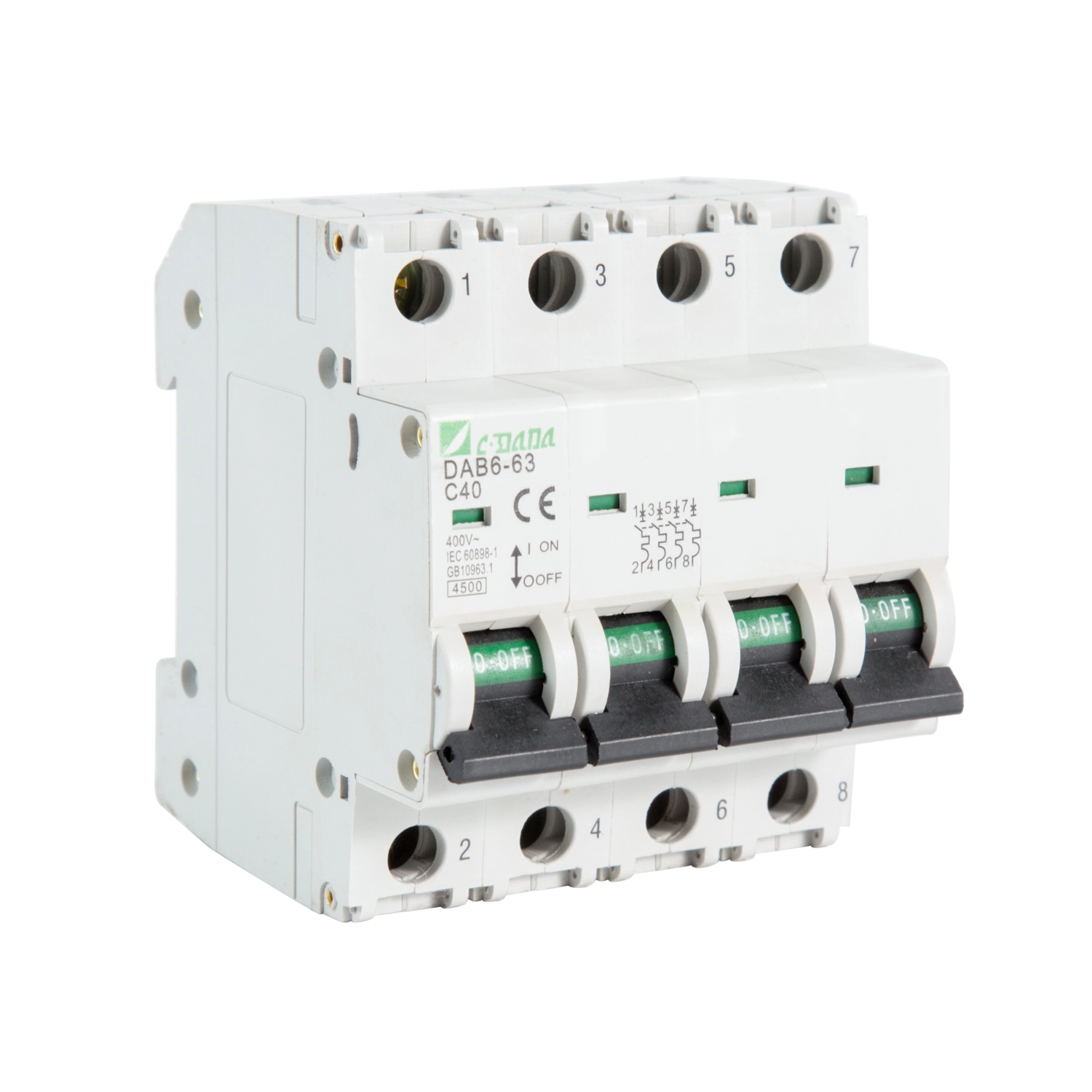

6kA AC 소형 회로 차단기란 무엇입니까?
일반적으로 MCB라고 불리는 소형 회로 차단기는 비정상적인 전류 조건이 발생할 때 전기 회로를 자동으로 차단하도록 설계된 보호 개폐 장치입니다. 기존 퓨즈와 달리 MCB는 일반적으로 오류가 해결된 후 재설정될 수 있으므로 반복적인 작동 및 유지 관리가 편리합니다.
용어6kA해당 테스트 조건에서 차단기의 정격 단락 차단 용량을 나타냅니다. 간단히 말해서 6kA MCB는 지정된 요구 사항이 충족될 때 최대 6,000A의 예상 단락 전류를 안전하게 차단하도록 설계되었습니다.
IEC/EN 60898-1을 준수하는 제품은 일반적으로 정격 전류, 정격 전압, 주파수, 차단 용량 및 순간 트립 특성과 같은 매개변수를 지정합니다. 상업용 MCB 범위는 다양한 전류 정격 및 극 구성에서 6kA 정격을 제공할 수 있습니다.
6kA는 차단기의 정상적인 작동 전류가 아닙니다. 예를 들어 16A MCB는 지정된 조건에서 정격 전류를 전달하도록 고안된 반면, 6kA 수치는 단락 차단 기능을 설명합니다. 이 두 사양은 완전히 다른 엔지니어링 질문에 답합니다.
6kA 차단 용량이 중요한 이유는 무엇입니까?
단락은 매우 짧은 기간 내에 극도로 높은 전류를 생성할 수 있습니다. 보호 장치가 설치 지점에서 발생하는 오류 전류를 안전하게 차단할 수 없는 경우 심각한 접촉 손상, 과도한 열, 장비 고장 또는 위험한 전기 아크가 발생할 수 있습니다.
따라서 단지 6kA가 일반적으로 사용 가능한 사양이라는 이유만으로 차단용량을 선택해서는 안 됩니다. 설치 지점의 예상 단락 전류를 평가해야 하며 선택한 차단기는 해당 시스템에 대한 적절한 차단 기능을 갖추고 있어야 합니다.
| 매개변수 | 그것이 의미하는 것 | 중요한 이유 |
|---|---|---|
| 6kA | 정격단락차단용량 | 차단기가 지정된 오류 전류 수준을 안전하게 차단할 수 있는지 여부를 결정합니다. |
| 정격전류(In) | MCB의 일반 전류 정격 | 도체 용량 및 예상 부하에 맞춰 조정해야 합니다. |
| 정격전압(Ue) | 애플리케이션의 작동 전압 | 전기 시스템과 호환되어야 합니다. |
| 트립 곡선 | 순간 자기 트립 범위를 정의합니다. | 결함 보호를 유지하면서 불필요한 트립을 방지하는 데 도움이 됩니다. |
| 극수 | 전환/보호되는 도체 수 | 회로 구성과 일치해야 함 |
제조업체 사양에 따르면 6kA MCB는 일반적인 230V 및 400V AC 배전 시스템을 포함하여 다양한 정격 전류 및 전압 구성에 사용할 수 있습니다.
AC 소형 회로 차단기는 회로를 어떻게 보호합니까?
일반적인 MCB는 열 보호 메커니즘과 자기 보호 메커니즘을 결합합니다. 이 두 기능은 서로 다른 전기적 문제를 해결합니다.
- 열 보호:지속적인 과부하는 바이메탈 요소를 가열합니다. 온도가 작동 임계값에 도달하면 메커니즘이 해제되어 회로가 열립니다.
- 자기 보호:높은 단락 전류는 순간 트립 메커니즘을 활성화하는 강력한 자기 효과를 생성하여 회로를 빠르게 분리합니다.
- 수동 전환:MCB는 일반적으로 유지 관리 또는 설치 작업 중에 회로 절연을 위해 수동으로 전환할 수 있습니다.
이러한 조합으로 인해 MCB는 장기간 과부하와 갑작스러운 단락 오류를 모두 해결해야 하는 회로에 적합합니다. 최신 MCB 제품군은 일반적으로 열 방출과 자기 방출을 결합하며 의도한 부하에 따라 B, C 또는 D 특성을 제공할 수 있습니다.
구매자는 어떤 기술 매개변수를 확인해야 합니까?
구매자는 다른 매개변수를 간과하면서 현재 등급과 가격에만 초점을 맞추는 경우가 많습니다. 신뢰할 수 있는 프로젝트 사양을 위해서는 다음과 같은 특성을 함께 확인해야 합니다.
| 사양 | 일반적인 고려 사항 | 구매자 체크포인트 |
|---|---|---|
| 차단 용량 | 6kA | 예상 사고 전류에 적합한지 확인하십시오. |
| 정격전류 | 애플리케이션에 따라 다름 | 부하 및 도체 용량에 따라 조정 |
| 정격전압 | 공통 AC 배전 전압 | 시스템 전압 일치 |
| 빈도 | 50/60Hz 일반적으로 지정됨 | 로컬 그리드와의 호환성 확인 |
| 여행특성 | 비/씨/디 | 부하 돌입 특성에 맞게 곡선을 일치시키세요. |
| 극 구성 | 제품에 따라 1P, 1P+N, 2P, 3P, 4P | 배선 배열을 일치시키세요 |
| 설치 | DIN 레일 공통 | 분전반과의 호환성 확인 |
| 표준 | IEC/EN 60898-1 또는 기타 해당 표준 | 필요한 경우 기술 문서 및 인증 요청 |
기존 제조업체의 제품 문서는 차단 용량을 개별 사양으로 처리하는 대신 일반적으로 이러한 매개변수를 함께 제공합니다.
B, C 및 D 트립 곡선이 선택에 어떤 영향을 미칩니까?
트립 곡선은 MCB를 지정할 때 가장 중요한 결정 중 하나입니다. 이 문자는 차단기의 정격 전류를 기준으로 자기 순간 방출이 작동하는 대략적인 범위를 설명합니다.
| 곡선 | 일반적인 자기 트리핑 범위 | 일반적인 응용 |
|---|---|---|
| B | 3–5 × 입력 | 저돌입 부하, 조명, 저항 회로 |
| C | 5–10 × 입력 | 범용 및 중간 유도성 부하 |
| D | 10–20 × 입력 | 특정 모터 및 변압기와 같은 돌입 부하가 더 높음 |
이러한 범위는 일반적으로 IEC 60898-1 MCB 특성과 연관되어 있습니다.
예를 들어, 모터가 정상 작동 전류보다 몇 배 더 높은 임시 시동 전류를 생성하는 경우 시동 중에 매우 민감한 곡선이 불필요하게 트립될 수 있습니다. 장비 및 전체 회로 설계에 따라 C-곡선 또는 D-곡선 장치가 더 적합할 수 있습니다.
6kA AC 소형 회로 차단기는 일반적으로 어디에 사용됩니까?
6kA AC 소형 회로 차단기는 실제 오류 수준, 전압, 전류 및 설치 요구 사항이 장치 사양에 해당하는 경우 다양한 저전압 애플리케이션에 적합할 수 있습니다.
- 주거용 분포:조명 회로, 소켓 회로, 가전 제품 및 분기 회로.
- 상업용 건물:사무실 배전반, 조명 시스템, 소매 시설 및 소형 장비 회로.
- 산업용 제어 패널:보조 회로, 제어 장비, 소형 모터 및 기타 적합한 저전압 부하.
- 건물 서비스:사양이 적절한 경우 HVAC 관련 보조 회로, 펌프, 조명 및 일반 배전.
- 배전 캐비닛:분기 회로 보호 및 모듈형 분배 시스템.
실제 적용은 항상 제조업체의 제품 문서 및 설치 요구 사항을 기준으로 확인되어야 합니다. 6kA 정격이 모든 전기 환경에 적합하다고 가정해서는 안됩니다.
올바른 MCB가 어떤 문제를 예방하는 데 도움이 됩니까?
가장 큰 구매 고민 중 하나는 단순히 차단기의 작동 여부가 아니라 선택한 조건에서 일관되게 작동하는지 여부입니다.
1. 지속적인 과부하
너무 오랫동안 과도한 전류를 전달하는 회로는 도체 가열 및 조기 장비 성능 저하를 초래할 수 있습니다. 열 방출은 지속적인 과부하 조건에 대응하도록 설계되었습니다.
2. 단락 손상
적절한 차단 용량을 통해 MCB는 장치의 지정된 차단 기능을 초과하지 않고 과도한 오류 전류를 차단할 수 있습니다.
3. 성가신 트립
부적절한 트립 곡선은 장비 시작 시 불필요한 중단을 초래할 수 있습니다. B, C 또는 D 특성을 부하에 일치시키면 이 문제를 해결하는 데 도움이 됩니다.
4. 유지관리가 어렵다
모듈형 MCB는 편리한 수동 절연을 제공하여 전기 기술자가 전체 배전 시스템을 종료하지 않고도 개별 회로를 식별하고 작업할 수 있도록 돕습니다.
5. 조달 불확실성
B2B 프로젝트에서 불완전한 기술 사양은 잘못된 제품, 승인 지연 또는 교체 비용으로 이어질 수 있습니다. 명확한 제품 데이터시트와 정의된 기술 매개변수는 이러한 위험을 줄여줍니다.
구매자는 적합한 6kA MCB를 어떻게 선택할 수 있습니까?
실질적인 선택 과정은 여러 단계로 나눌 수 있습니다. 이를 통해 엔지니어와 구매 팀은 카탈로그 제목만으로 제품을 선택하지 않아도 됩니다.
-
시스템 전압을 결정합니다.
공칭 AC 전압과 애플리케이션이 단상인지 3상인지 확인하십시오. -
설계 전류를 계산하거나 확인합니다.
MCB의 정격 전류는 예상되는 회로 부하 및 도체의 허용 전류와 조화를 이루어야 합니다. -
예상되는 단락 전류를 결정합니다.
설치 지점에서 사용 가능한 고장 전류를 확인하고 선택된 6kA 차단 용량이 적절한지 확인하십시오. -
부하 돌입을 평가합니다.
회로에 모터, 변압기, 용량성 장비, 스위칭 전원 공급 장치 또는 상당한 시동 전류를 생성하는 기타 부하가 포함되어 있는지 확인합니다. -
적절한 여행 곡선을 선택하십시오.
단순히 가장 일반적인 옵션을 선택하기보다는 실제 부하 및 보호 요구 사항에 따라 B, C 또는 D를 선택하십시오. -
극 구성을 선택하십시오.
프로젝트에 1P, 1P+N, 2P, 3P, 3P+N 또는 제품 시리즈에서 지원하는 다른 구성이 필요한지 확인하십시오. -
표준과 문서를 확인하세요.
해당 데이터시트, 테스트 정보, 인증서, 치수 도면, 설치 지침을 요청하세요. -
패널 호환성을 확인하세요.
DIN 레일 치수, 단자 배열, 도체 범위, 액세서리 및 사용 가능한 설치 공간을 확인하십시오.
- □ 정격전압 확인
- □ 정격전류 확인
- □ 6kA 차단용량 검증
- □ 하중에 따라 B/C/D 곡선 선택
- □ 극 구성 확정
- □ 적용규격 확정
- □ 치수 및 DIN 레일 장착 확인
- □ 인증 및 테스트 문서 요청
- □ 운영환경 검토
- □ 상류/하류 보호와의 조정을 고려함
피해야 할 일반적인 선택 실수
기본 사양이 정확해 보이더라도 몇 가지 실수로 인해 설치 후 문제가 발생할 수 있습니다.
| 실수 | 잠재적인 문제 | 더 나은 실천 |
|---|---|---|
| 전류량으로만 선택 | 다른 중요한 매개변수가 일치하지 않을 수 있음 | 전압, 곡선, 차단용량, 극, 규격을 함께 평가 |
| 모든 6kA 차단기가 교체 가능하다고 가정 | 제품마다 크기와 성능 사양이 다를 수 있습니다. | 전체 데이터시트 비교 |
| 잘못된 여행 곡선 사용 | 방해가 되는 트립 또는 부적절한 애플리케이션 적합성 | 실제 부하 돌입 평가 |
| 예상 사고 전류 무시 | 차단 용량이 부족할 수 있음 | 설치 지점의 결함 수준을 확인하십시오. |
| 지휘자 조정을 내려다보는 것 | 보호 장치가 배선 시스템과 제대로 일치하지 않을 수 있습니다. | 도체 용량에 따라 MCB 등급 조정 |
| 서류 없이 구매하기 | 승인 및 설치가 어려워질 수 있습니다. | 구매 전 기술 및 규정 준수 문서 요청 |
정격 전류, 도체 용량, 트립 특성 및 오류 수준 간의 올바른 조정은 안정적인 MCB 선택의 핵심입니다.
경험이 풍부한 MCB 제조업체와 협력하는 이유는 무엇입니까?
대량 조달, OEM 프로젝트, 유통 파트너십, 전기 패널 제조의 경우 제품 품질은 하나의 고려 사항일 뿐입니다. 구매자에게는 일관된 사양, 안정적인 생산, 대응적인 기술 커뮤니케이션, 프로젝트 승인을 지원하는 문서도 필요합니다.
상하이다다전기(주)소형 회로 차단기 솔루션 및 관련 저전압 전기 보호 제품을 찾는 고객을 위한 제조 파트너로 간주될 수 있습니다. B2B 구매자에게 가장 유용한 공급업체 평가는 마케팅 주장에만 집중하기보다는 측정 가능한 기술 정보에 초점을 맞춰야 합니다.
- 명확한 제품 사양 및 기술 매개변수
- 정의된 정격 전류 및 전압 범위
- 사용 가능한 차단 용량 옵션
- 다양한 부하 조건에 대한 트립 곡선 정보
- 제품 도면 및 설치 정보
- 해당 인증 및 규정 준수 문서
- 안정적인 제조 및 품질관리 절차
- 프로젝트별 요구사항에 대한 기술 커뮤니케이션
- 해당되는 경우 OEM/ODM 지원
수입업체와 전기 유통업체의 경우 제품을 다양한 유통 시스템에 통합하거나 여러 시장에 걸쳐 판매해야 하는 경우 이러한 요소가 특히 중요할 수 있습니다.
자주 묻는 질문
6kA는 해당 테스트 조건에서 정격 단락 차단 용량을 나타냅니다. 이는 6,000암페어를 나타내며 MCB의 일반 정격 전류와 혼동해서는 안 됩니다.
아니요. 적합성은 예상되는 단락 전류, 시스템 전압, 정격 전류, 트립 특성, 극 구성, 설치 조건 및 해당 규정에 따라 달라집니다. 차단기를 선택하기 전에 사용 가능한 고장 전류를 확인해야 합니다.
두 숫자는 서로 다른 매개변수를 나타냅니다. 6kA는 차단 용량 정격이고 6A는 정격 전류 값입니다. 차단기는 잠재적으로 6A 정격 전류와 6kA 차단 용량을 가질 수 있습니다.
이는 다양한 순간 자기 트립 특성을 식별합니다. IEC 60898-1에 따라 B는 일반적으로 정격 전류의 약 3~5배, C는 약 5~10배, D는 약 10~20배와 관련됩니다.
모터에는 상당한 시동 전류가 있을 수 있으므로 모터 및 회로에 따라 C 또는 D 특성이 적절할 수 있습니다. 최종 선택에서는 기동 전류, 고장 전류, 케이블 임피던스 및 기타 보호 장치와의 조정을 고려해야 합니다.
자동으로 아닙니다. 예상되는 단락 전류가 차단기의 정격 차단 용량을 초과하는 경우 6kA 장치는 적합하지 않을 수 있습니다. 차단기는 결함 수준과 해당 설치 요구 사항에 따라 선택해야 합니다.
구매자는 일반적으로 상세한 데이터시트, 기술 사양, 치수 도면, 설치 지침, 해당 테스트 또는 인증 문서, 관련 제품 표준을 요청해야 합니다. 프로젝트별 요구 사항에는 추가 문서가 필요할 수 있습니다.
생산 배치 간의 일관성, 추적성, 기술 문서, 품질 관리, 배송 기능 및 판매 후 기술 지원은 B2B 전기 프로젝트의 총 비용과 신뢰성에 큰 영향을 미칠 수 있습니다.
더욱 안정적인 회로 보호 솔루션 구축
선택6kA AC 소형 회로 차단기제품 라벨만 보는 것이 아니라 애플리케이션의 전기적 조건부터 시작해야 합니다. 정격 전류, 차단 용량, 트립 곡선, 전압, 극 구성, 설치 환경 및 기술 문서는 모두 신뢰할 수 있는 보호 솔루션에 기여합니다.
배전 프로젝트, 제어판, 상업용 건물, 주거용 애플리케이션 또는 도매 유통을 위해 MCB를 소싱하는 경우,상하이다다전기(주)프로젝트 요구 사항에 따라 적합한 제품 사양을 평가하는 데 도움이 될 수 있습니다.
대량 구매 프로젝트에 대한 기술 사양, 제품 정보 또는 지원이 필요하십니까?문의하기귀하의 응용 분야에 대해 논의하고 적합한 소형 회로 차단기 솔루션을 찾으십시오.
