안누출 방지 기능이 있는 MCCB기존의 몰드 케이스 회로 차단기 기능과 잔류 전류 보호 기능을 하나의 솔루션으로 결합했습니다. 상업용 건물, 산업 시설, 장비 제조업체 및 전기 공사업체의 경우 이를 통해 과부하 및 단락으로부터 전원 회로를 보호하는 동시에 잠재적으로 위험한 누설 전류를 감지하는 일반적인 과제를 해결할 수 있습니다.
단순히 기능이 많은 차단기를 선택하는 것이 핵심이 아닙니다. 장치는 시스템 전압, 정격 전류, 단락 조건, 극 구성, 누설 전류 설정, 설치 환경 및 조정 요구 사항과 일치해야 합니다. 이 가이드에서는 기술 작동 방식, 해결하는 문제, 누출 방지 기능이 있는 MCCB를 지정하기 전에 구매자가 확인해야 할 사항에 대해 설명합니다.
목차
- 1. 누수 방지 기능이 있는 MCCB란 무엇입니까?
- 2. 누출 방지는 어떻게 작동합니까?
- 3. 어떤 전기적 문제를 해결할 수 있나요?
- 4. MCCB와 누출 방지를 결합하는 이유는 무엇입니까?
- 5. 누출 방지 기능이 있는 MCCB는 어디에 사용됩니까?
- 6. 바이어가 제품을 선택하기 전에 확인해야 할 사항은 무엇입니까?
- 7. 주요 매개변수 설명
- 8. 누출 방지 기능이 있는 MCCB와 별도의 보호 장치 비교
- 9. 설치 및 유지 관리 고려 사항
- 10. Shanghai DaDa Electric Co., Ltd. 및 누수 방지 솔루션
- 11. 자주 묻는 질문
- 12. 결론
1. 누수 방지 기능이 있는 MCCB란 무엇입니까?
일반적으로 MCCB라고 불리는 성형 케이스 회로 차단기는 과부하 및 단락과 같은 조건으로부터 저전압 전기 회로를 보호하도록 설계되었습니다. 기본 보호 스위치와 달리 MCCB는 광범위한 정격 전류 및 차단 용량에 걸쳐 선택할 수 있으므로 상업용 및 산업용 배전 시스템에 적합합니다.
안누출 방지 기능이 있는 MCCB이러한 기존 보호 기능에 잔류 전류 또는 누전 감지 기능을 추가합니다. 비정상적인 누설 전류가 감지되어 구성된 작동 수준에 도달하면 보호 메커니즘이 트립을 시작하고 영향을 받은 회로를 분리할 수 있습니다.
이 조합은 전기 설계자가 불필요하게 복잡한 패널 배열을 만들지 않고 여러 계층의 보호를 원할 때 특히 유용합니다. 상용 제품은 통합 MCCB와 잔류 전류 솔루션으로 제공되거나 호환 가능한 잔류 전류 모듈과 결합된 MCCB로 제공됩니다. IEC 60947-2에는 잔류 전류 보호 기능이 통합된 회로 차단기에 대한 요구 사항이 포함되어 있으며 제조업체는 다양한 구성 및 조정 범위를 제공할 수 있습니다.
2. 누출 방지는 어떻게 작동합니까?
건강한 전기 회로에서는 나가는 도체를 통해 흐르는 전류가 회로를 통해 돌아오는 전류와 적절하게 일치해야 합니다. 누설 상태는 전류의 일부가 절연 열화, 연결된 장비 또는 통전된 부품에 접촉하는 등 의도하지 않은 경로를 취할 때 발생합니다.
누출 방지 기능은 이러한 불균형과 관련된 잔류 전류를 모니터링합니다. 측정된 잔류 전류가 장치에 구성된 작동 임계값을 초과하는 경우 보호 시스템은 MCCB 메커니즘에 트립 신호를 보냅니다.
제품 설계에 따라 누출 방지 기능은 조정 가능한 잔류 작동 전류, 시간 지연, 테스트 기능, 경보 표시 또는 기타 모니터링 기능을 제공할 수 있습니다. 상업용 MCCB 누출 방지 제품은 감도 및 지연 설정이 의도한 응용 분야에 따라 크게 달라질 수 있음을 보여줍니다.
이것이 과부하 보호와 다른 이유는 무엇입니까?
과부하 보호와 누출 보호는 서로 다른 문제에 대응합니다. 과부하된 회로는 너무 많은 부하가 연결되거나 장비가 의도된 용량 이상으로 작동하기 때문에 과도한 전류를 소비할 수 있습니다. 그러나 누설 결함은 의도된 전도성 경로에서 빠져나가는 전류와 관련이 있습니다.
따라서 단순히 과부하 보호 기능을 증가시키는 것만으로는 적절한 누출 방지 기능이 자동으로 제공되지 않습니다. 배전 시스템을 설계할 때는 두 가지 기능을 별도로 고려해야 합니다.
3. 어떤 전기적 문제를 해결할 수 있나요?
공장, 상업용 건물 및 인프라 프로젝트에 사용되는 전기 장비는 까다로운 조건에서 장기간 작동될 수 있습니다. 습기, 먼지, 절연체 노후화, 기계적 손상, 설치 오류 및 장비 성능 저하 등은 모두 비정상적인 전류 경로의 원인이 될 수 있습니다.
손상되거나 노화된 절연체는 기존 단락처럼 동작하지 않는 의도하지 않은 전류 경로를 생성할 수 있습니다.
잔류 전류 보호는 신속한 회로 분리가 필요한 누출 상태를 감지하는 데 도움이 될 수 있습니다.
보호 기능을 결합하면 여러 개의 독립 구성 요소를 사용하는 것보다 배치가 단순화됩니다.
실제 보호 수준은 전체 전기 시스템, 장치 구성 및 설치 조건에 따라 달라집니다. 따라서 누출 방지 기능이 있는 MCCB는 모든 전기 위험에 대한 보편적인 솔루션이 아니라 적절하게 설계된 보호 체계의 일부로 취급되어야 합니다.
4. MCCB와 누출 방지를 결합하는 이유는 무엇입니까?
많은 전기 프로젝트에서 주요 매력은 조정된 장치 배열 내에서 여러 보호 요구 사항을 해결할 수 있는 능력입니다. 이는 패널 공간, 설치 시간 및 시스템 조정이 중요한 경우 유용할 수 있습니다.
1. 다중 보호 기능
적절하게 구성된 장치는 동일한 보호 아키텍처 내에서 과부하, 단락 및 잔류 전류 보호 기능을 제공할 수 있습니다. 이를 통해 엔지니어는 피더 또는 배전 회로에 대해 정의된 보호 전략을 더 쉽게 설정할 수 있습니다.
2. 보다 효율적인 패널 디자인
통합되거나 밀접하게 일치하는 보호 구성 요소는 별도의 장치, 배선 및 장착 배열의 필요성을 줄일 수 있습니다. 잔류 전류 보호 MCCB 제조업체는 특히 컴팩트한 설치와 구성 요소 요구 사항 감소를 실질적인 이점으로 강조합니다.
3. 조정 가능한 보호
일부 제품은 조정 가능한 잔류 전류 임계값과 시간 지연을 제공합니다. 이를 통해 모든 애플리케이션에 대해 하나의 고정 설정에 의존하는 대신 보호 장치를 다양한 회로에 적용할 수 있습니다.
4. 더욱 쉬워진 시스템 계획
과부하, 단락 및 누설 요구 사항을 함께 고려하면 엔지니어는 개별 구성 요소를 독립적으로 선택하는 대신 전체 보호 전략을 평가할 수 있습니다.
5. 누출 방지 기능이 있는 MCCB는 어디에 사용됩니까?
적절한 적용은 전기 설계, 현지 요구 사항 및 제품 사양에 따라 다릅니다. 일반적인 적용 분야는 다음과 같습니다.
- 상업용 건물 배전반
- 산업용 전력 분배 시스템
- 공장 생산 장비
- 모터 및 기계 피더
- 작업장 및 제조 시설
- 인프라 및 유틸리티 설치
- 누전 감시가 필요한 전기 장비
- 패널 공간이 제한된 배전 시스템
- 조화로운 과부하, 단락 및 잔류 전류 보호가 필요한 프로젝트
MCCB는 현재 정격 및 차단 기능이 소형 분기 회로 차단기의 일반적인 범위를 넘어서는 애플리케이션을 포괄할 수 있기 때문에 산업 및 상업용 배전 분야에서 널리 사용됩니다.
6. 바이어가 제품을 선택하기 전에 확인해야 할 사항은 무엇입니까?
정격 전류량만을 기준으로 한 누출 방지 기능이 있는 MCCB를 선택하면 설치 중에 문제가 발생할 수 있습니다. 구매자는 모델을 확인하기 전에 제조업체나 전기 기술자에게 충분한 시스템 정보를 제공해야 합니다.
- 정격 전류:예상되는 연속 부하를 결정하고 전체 회로 설계를 기반으로 적절한 전류 정격을 선택합니다.
- 작동 전압:시스템 전압과 제품이 의도한 AC 애플리케이션에 적합한지 확인하십시오.
- 극 수:시스템에 3P, 4P 또는 다른 구성이 필요한지 확인하십시오.
- 단락 기능:사용 가능한 예상 오류 전류를 확인하고 차단기가 적절한 차단 정격을 가지고 있는지 확인하십시오.
- 누출 감도:의도한 보호 전략에 필요한 잔류 작동 전류를 결정합니다.
- 시간 지연:업스트림 또는 다운스트림 장치와의 조정을 위해 순간 작동이 필요한지 또는 시간 지연 응답이 필요한지 고려하십시오.
- 설치 조건:주변 온도, 인클로저, 습도, 고도 및 기타 관련 환경 요인을 검토합니다.
- 표준 및 인증:목표 시장에 필요한 표준 및 승인을 확인하세요.
7. 주요 매개변수 설명
다양한 MCCB 누출 방지 제품을 비교할 때 다음 매개변수가 특히 중요합니다.
| 매개변수 | 중요한 이유 | 구매자가 확인해야 할 사항 |
|---|---|---|
| 정격전류(In) | 지정된 조건에서 회로 차단기가 전달하도록 설계된 전류 수준을 정의합니다. | 차단기를 회로 부하 및 도체 설계에 맞추십시오. |
| 정격전압(Ue) | 애플리케이션의 전기 작동 전압을 정의합니다. | 시스템 전압과의 호환성을 확인하십시오. |
| 차단 용량 | 지정된 테스트 조건에서 차단기가 안전하게 차단할 수 있는 오류 전류를 나타냅니다. | 제품 정격을 사용 가능한 단락 전류와 비교하십시오. |
| 누설전류 설정 | 누설 방지 기능이 작동하는 잔류 전류 수준을 결정합니다. | 필요한 감도와 조정 범위를 확인하십시오. |
| 시간 지연 | 다른 보호 장치와 누출 방지를 조정하는 데 도움이 될 수 있습니다. | 필요한 응답이 즉각적인지 지연되는지 확인하십시오. |
| 극수 | 어떤 컨덕터가 전환되고 보호되는지 결정합니다. | 3P, 4P 또는 기타 필수 구성을 확인하세요. |
| 표준 | 제품 성능 및 테스트를 위한 프레임워크를 제공합니다. | 해당 IEC, 지역 및 프로젝트 요구 사항을 확인하십시오. |
예를 들어 잔류 전류 보호 기능이 있는 현재 상용 제품은 정격 전류, 극 구성, 작동 전압 및 차단 용량의 다양한 조합을 제공할 수 있습니다. 이러한 사양은 제품 범주만으로 가정하기보다는 항상 실제 제품 데이터시트와 비교하여 확인해야 합니다.
8. 누출 방지 기능이 있는 MCCB와 별도의 보호 장치 비교
통합 보호 장치와 별도 보호 장치 모두 기술적으로 적절할 수 있습니다. 더 나은 구성은 프로젝트의 전기 아키텍처, 공간 요구 사항, 조정 전략 및 조달 선호도에 따라 달라집니다.
| 고려 사항 | 누출 방지 기능이 있는 MCCB | 별도의 보호 장치 |
|---|---|---|
| 패널 레이아웃 | 컴팩트한 구성을 제공할 수 있습니다. | 추가 장착 공간이 필요할 수 있습니다. |
| 배선 | 별도의 보호 구성 요소 간의 상호 연결을 줄일 수 있습니다. | 추가 배선 및 조정이 필요할 수 있습니다. |
| 보호 기능 | 결합된 보호 장치를 중심으로 설계되었습니다. | 기능은 독립적으로 선택할 수 있습니다. |
| 유지 | 별도의 구성 요소가 적어 검사가 단순화될 수 있습니다. | 개별 구성품은 설계에 따라 별도로 교체할 수 있습니다. |
| 맞춤화 | 사용 가능한 차단기 및 누출 방지 구성에 따라 다릅니다. | 다양한 장치를 결합하여 유연성을 제공할 수 있습니다. |
중요한 점은 통합이 자동으로 적합성을 의미하지는 않는다는 것입니다. 선택한 조합은 설치의 전기 요구 사항을 충족해야 합니다.
9. 설치 및 유지 관리 고려 사항
올바른 설치는 올바른 차단기를 선택하는 것만큼 중요합니다. 아무리 잘 설계된 MCCB라도 배선, 접지 배열, 설정, 설치 환경이 올바르지 않으면 의도한 성능을 발휘하지 못할 수 있습니다.
배선을 주의 깊게 확인하십시오.
제조업체의 배선도와 설치 지침을 따르십시오. 잔류 전류 감지 시스템이 의도한 대로 작동하려면 위상 및 중성선(해당하는 경우)을 올바르게 배열해야 합니다.
누출 설정 확인
사용 가능한 가장 낮은 누설 전류 설정이 자동으로 적절하다고 가정하지 마십시오. 설정은 의도한 보호 기능 및 회로의 전기적 특성과 일치해야 합니다.
선택성 고려
대규모 배전 시스템에는 여러 보호 장치가 포함될 수 있습니다. 적절한 다운스트림 오류로 인해 설치의 훨씬 더 큰 부분이 불필요하게 연결 해제되지 않도록 작동 특성을 함께 검토해야 합니다.
기능 테스트 수행
제품이 테스트 기능을 제공하는 경우 테스트는 제조업체가 권장하는 절차와 설치에 적용되는 요구 사항을 따라야 합니다. 일부 잔류 전류 장치는 테스트 기능과 추가 모니터링 기능을 제공합니다.
10. Shanghai DaDa Electric Co., Ltd. 및 누수 방지 솔루션

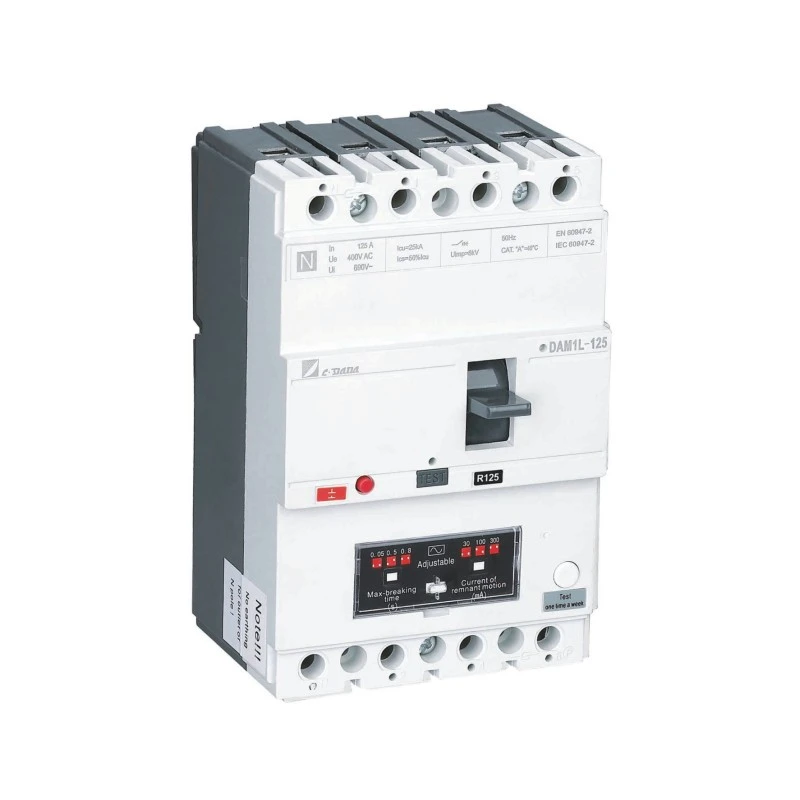

상하이다다전기(주)는 기존 회로 보호와 누출 보호가 함께 작동해야 하는 응용 분야용으로 설계된 MCCB 솔루션을 제공합니다. DAM1L 계열은 건물 전기 시스템, 산업 현장 및 기타 저전압 배전 환경을 포함한 응용 분야용으로 설계된 잔류 전류 보호 기능이 통합된 MCCB의 한 예입니다.
제품 정보에는 4극 구조, 폭넓은 정격 전류 범위, 조정 가능한 누전 보호 등의 구성이 나와 있습니다. 모델에 따라 누설 작동 전류를 지정된 범위에 걸쳐 구성할 수 있으므로 보호 전략을 다양한 애플리케이션에 맞게 조정할 수 있습니다.
해외 바이어, 유통업체, 패널 제작업체, 전기 시공업체의 경우 가장 유용한 접근 방식은 견적을 요청하기 전에 공급업체에 프로젝트 요구 사항을 제공하는 것입니다. 이는 필요한 전류 정격, 극 배열, 누설 설정, 차단 용량 및 인증이 의도한 구성에서 사용 가능한지 여부를 결정하는 데 도움이 됩니다.
문의에 포함할 정보
- 필수 정격 전류
- 시스템 전압 및 주파수
- 극수
- 필요한 누설 전류 감도
- 필수 시간 지연 기능
- 예상 단락 전류 또는 필요한 차단 용량
- 설치환경
- 목표 시장 및 인증 요구 사항
- 필요 수량
- OEM 또는 맞춤형 요구 사항(해당하는 경우)
처음에 이러한 세부 정보를 제공하면 기술 커뮤니케이션이 더욱 효율적으로 이루어지고 최종 설치와 일치하지 않는 차단기를 선택하는 위험을 줄일 수 있습니다.
11. 자주 묻는 질문
누출 방지 기능은 의도하지 않은 전류 경로로 인해 발생하는 잔류 전류를 감지하고 구성된 작동 임계값에 도달하면 차단기 트립을 시작할 수 있습니다. 기존의 과부하 및 단락 보호와는 다른 조건을 해결합니다.
아니요. 일반 MCCB는 과부하 및 단락 보호와 같은 기능을 제공하는 반면, 누설 보호 구성에는 잔류 전류 감지 및 보호 기능이 추가됩니다.
누출 방지 기능은 전기 위험을 유발할 수 있는 특정 비정상적인 전류 경로를 감지하는 데 도움이 될 수 있습니다. 그러나 화재 예방은 전체 전기 설치, 장비 상태, 보호 설정 및 적용 가능한 안전 조치에 따라 달라집니다.
모든 설치에 적합한 단일 설정은 없습니다. 적절한 값은 보호 목적, 회로 특성, 장비 및 적용 가능한 전기 요구 사항에 따라 다릅니다. 설정은 자격을 갖춘 직원이 결정해야 합니다.
MCCB 구성은 일반적으로 기존 회로 차단기 보호 기능을 중심으로 설계되지만 정확한 보호 기능은 특정 모델 및 트립 장치 구성에 따라 다릅니다. 항상 제조업체의 기술 문서를 확인하십시오.
IEC 60947-2는 저전압 회로 차단기에 대한 중요한 표준이며 잔류 전류 보호 기능이 통합된 회로 차단기와 관련된 요구 사항을 포함합니다. 지역 표준 및 프로젝트별 요구 사항도 적용될 수 있습니다.
예, 전기 등급, 보호 특성 및 환경 사양이 설치와 일치하는 경우 산업 배전 및 장비 응용 분야에 적합한 모델을 사용할 수 있습니다.
필요한 전류, 전압, 극, 차단 용량, 누설 전류 설정, 시간 지연 요구 사항, 설치 조건, 수량 및 대상 인증을 제공합니다. 이를 통해 제조업체는 적절한 구성을 권장하는 데 충분한 정보를 얻을 수 있습니다.
12. 결론
누출 방지 기능이 있는 MCCB는 전기 보호의 두 가지 중요한 영역인 기존 과전류 보호와 잔류 전류 감지를 처리합니다. 이러한 기능을 조정된 솔루션에 통합함으로써 전기 안전, 패널 공간 및 시스템 조정이 중요한 배전 설계를 단순화하는 데 도움이 될 수 있습니다.
가장 중요한 단계는 제품 이름 너머를 살펴보는 것입니다. 정격 전류, 작동 전압, 차단 용량, 극 구성, 누설 감도, 시간 지연, 설치 조건 및 해당 표준은 모두 특정 MCCB가 프로젝트에 적합한지 여부에 영향을 미칩니다.
상업용 건물, 산업 시설, 배전반 또는 OEM 애플리케이션용 누출 방지 MCCB를 평가하는 구매자의 경우 실제 전기 요구 사항을 바탕으로 직접 작업하는 것이 적합한 구성을 식별하는 가장 신뢰할 수 있는 방법입니다.
