과전류 보호 기능이 있는 잔류 전류 회로 차단기에 대한 실용 가이드

RCBO란 무엇입니까?

안RCBO- 과전류 보호 기능이 있는 잔류 전류 차단기 - 과부하 보호, 단락 보호 및 잔류 전류(누설) 감지 기능을 단일 성형 장치에 결합한 저전압 보호 장치입니다. 소형 하우징 내부에는 열 자기 트립 메커니즘이 과부하 및 단락을 처리하고, 제로 시퀀스 변류기가 활성 도체와 중성 도체에 흐르는 전류를 지속적으로 비교합니다. 그 차이가 정격 잔류 전류(IΔn)를 초과하면 장치는 밀리초 내에 트립되어 누설 전류가 사람에게 해를 끼치거나 화재를 일으킬 수 있기 전에 공급을 차단합니다.

RCBO를 선택하는 경우: 과전류 보호와 개인 누출 보호가 모두 필요한 최종 하위 회로(실외 콘센트, 기기 회로, 차고, 지하실, 욕실 및 기타 습기가 많거나 쉽게 접근할 수 있는 위치)

DABL-63은 RCBO 클래스에 속합니다: 하나의 장치, 세 개의 보호 기능 - 단상 가정용 최종 회로를 위한 가장 공간 및 비용 효율적인 선택입니다.

올바른 RCBO를 선택하는 방법은 무엇입니까?

1. 정격 전류(In): 회로의 연속 부하와 기기의 돌입 전류에 대한 헤드룸을 일치시킵니다(예: 40A는 표준 가전 기기 회로에 적용됨).

2. 차단 용량(Icn): 설치 지점의 예상 단락 전류보다 높아야 합니다. 6kA는 일반적인 주거용 및 가벼운 상업용 결함 수준을 포괄합니다.

3. 극: 소형 DIN 레일 장착이 포함된 단상 최종 회로용 1P+N.

4. 트립 특성: 일반 가정용 및 가전제품 부하에 대한 C-곡선(5–10× In); 민감한 전자제품에 대한 B-곡선; 모터 시동을 위한 D-곡선.

5. 표준 및 인증: IEC/EN 61009-1 준수 및 CE 마킹은 국제 프로젝트의 기준입니다.

6. 적용 분야: 실외 콘센트, 기기 회로 및 차고/지하실 조명은 일반 실내 회로보다 더 높은 감도를 요구할 수 있습니다.

잘 지정된 RCBO의 모습

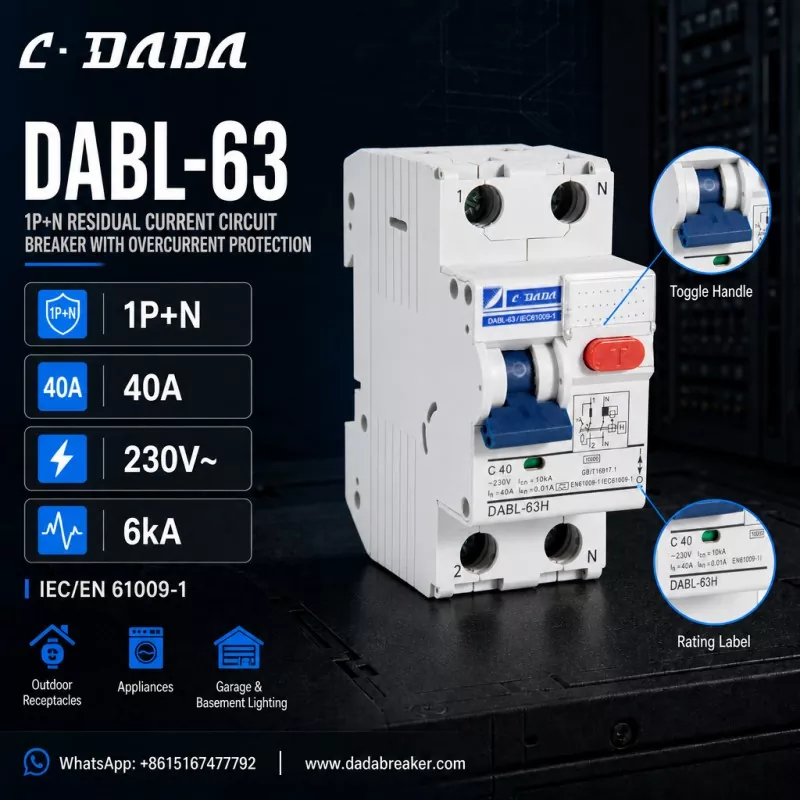

이를 구체적으로 설명하려면 다음의 DABL-63을 고려하세요.C·다다전기, 이 클래스의 장치에서 찾아야 할 사항을 보여주는 과전류 보호 기능이 있는 1P+N 잔류 전류 회로 차단기:1P+N 구성

● 활주극 전환 및 중성선 후속, 표준 DIN 레일 배전판용 소형 40A 정격 전류(In)

● C-커브 트리핑 포함(C40) 230V~ 정격 전압

● 차단용량 6kA(Icn)

● IΔn = 0.01A(10mA) 고감도 잔류 전류 보호

● IEC/EN 61009-1 준수

● 정기적인 기능 점검을 위한 빨간색 T 테스트 버튼, 1/2/N이 표시된 단자, 하우징에 인쇄된 정격 라벨 및 회로도

● 실외 콘센트, 가전제품, 차고 및 지하실 조명용으로 제작됨

이 사양의 논리

10mA 고감도 누출 방지 기능을 갖춘 40A, 1P+N 프레임은 주거용 최종 회로의 대부분을 포괄합니다. 40A는 일반 가전제품 및 소켓 회로의 부하와 일치하고, 1P+N은 혼잡한 배전반에 대해 장치를 컴팩트하게 유지하며, 10mA 감도는 IEC 지침이 요구하는 실외, 습한 지역 및 어린이 주변에서 정확하게 개인 보호의 추가 계층을 제공합니다.

FAQ

Q: RCBO란 무엇인가요?

A: RCBO(과전류 보호 기능이 있는 잔류 전류 회로 차단기)는 과부하 보호, 단락 보호 및 잔류 전류(누설) 보호를 하나의 장치에 결합한 리셋 테이블 저전압 보호 장치이며 일반적으로 최종 회로의 경우 최대 63A입니다.

Q: RCBO와 MCB의 차이점은 무엇입니까?

A: MCB는 과부하 및 단락 보호 기능만 제공합니다. RCBO는 상단에 잔류 전류(누설) 감지 기능을 추가하여 누설 전류가 IΔn을 초과하면 회로를 분리하여 사람을 보호하고 전기 화재를 예방합니다.

Q: IΔn = 10mA는 무엇을 의미합니까?

A: IΔn은 정격 잔류 작동 전류입니다. 10mA는 고감도 정격입니다. 누설 전류가 10mA에 도달하면 장치가 작동하여 30mA 범용 정격보다 더 빠른 개인 보호 기능을 제공합니다.

Q: DABL-63 RCBO가 무엇인가요?

A: DABL-63은 C·DADA Electric의 과전류 보호 — 40A, C-곡선, 230V~, 6kA 차단 용량 및 10mA 고감도 누출 보호 기능을 갖춘 1P+N 잔류 전류 회로 차단기로서 IEC/EN 61009-1을 준수하며 실외 콘센트, 가전 제품 및 차고/지하실 조명에 사용됩니다.
