F 접촉기

Model:LC1-F Series

F 접촉기의 relibale 제조업체 및 공급업체를 찾고 있다면 중국의 CDADA를 선택할 수 있습니다. 우리는 40년 이상의 경험을 보유하고 있습니다. IEC 60947-4-1 인증, 4P/3P, 최대 1000A, AC-3/AC-4 등급. 최대 500kW의 모터를 제어합니다. CE 승인. 중공업 및 인프라 프로젝트에 이상적입니다.

문의 보내기

제품 설명

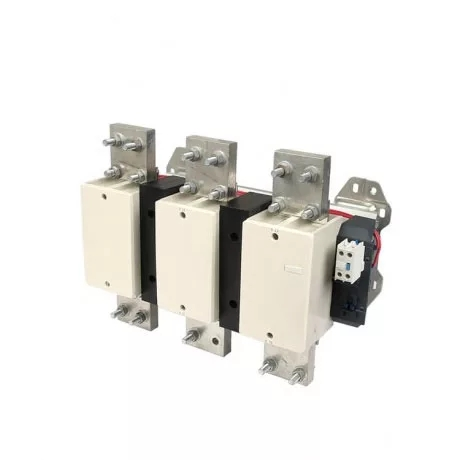

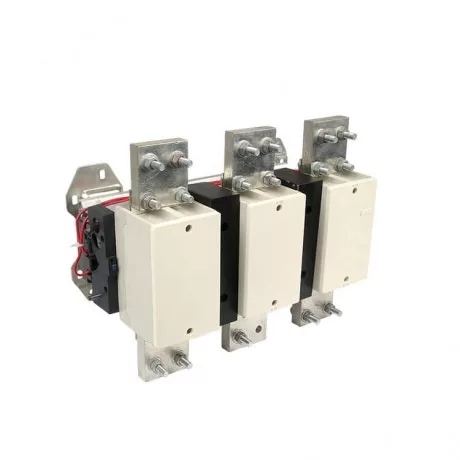

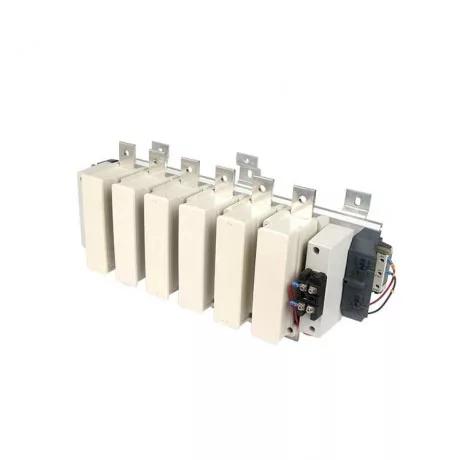

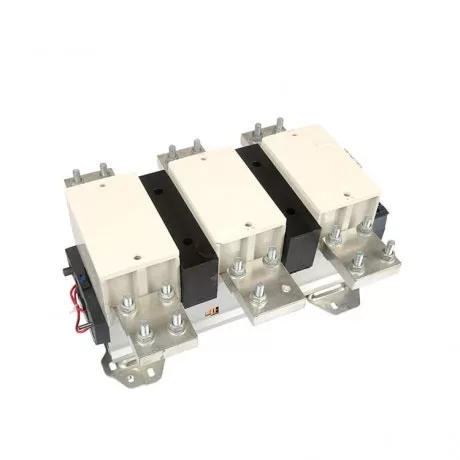

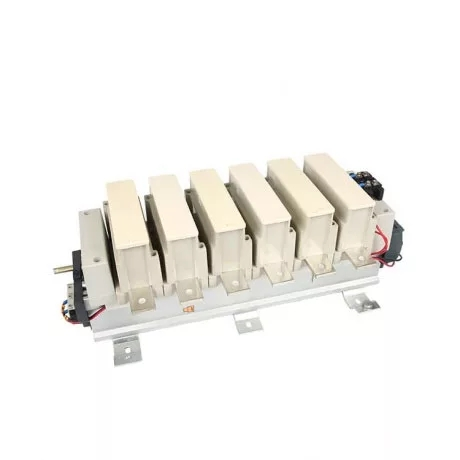

전문 공급업체인 Shanghai DADA Electric CO., LTD가 설계한 고전류 AC 접촉기인 CDADA LC1-F 시리즈 F 접촉기로 대규모 산업 시스템의 전력 수요를 충족합니다. IEC/EN 60947-4-1 표준을 준수합니다. 고강도 모터 제어 및 전원 스위칭을 위해 설계된 LC1-F 시리즈는 115A~1000A의 정격 작동 전류를 지원하고 최대 500kW(380~415V, AC-3 듀티) 또는 690V에서 670kW의 3상 농형 모터를 제어합니다.

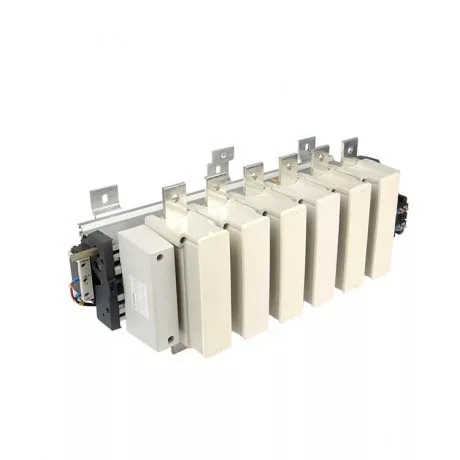

3극 또는 4극 구성으로 제공되며 압축기, 대형 펌프, 분쇄기, HVAC 냉각기, 광산 장비 및 수처리 공장에 이상적입니다. AC-3 및 AC-4 활용 등급을 통해 표준 모터 시동과 플러깅 또는 인칭과 같은 까다로운 애플리케이션을 모두 처리합니다. CE 인증을 받고 690V 절연 등급을 받았으며 –5°C ~ +40°C의 주변 온도에서 작동할 수 있는 CDADA F 접촉기는 최대 2000m 고도의 열악한 환경에서도 견고하고 유지 관리가 용이한 성능을 제공합니다.

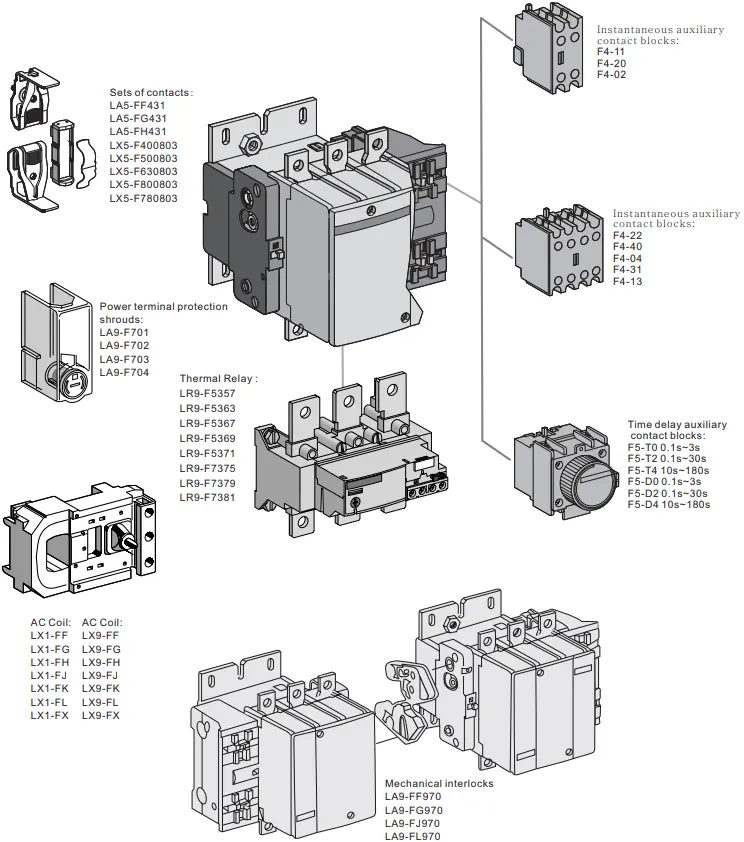

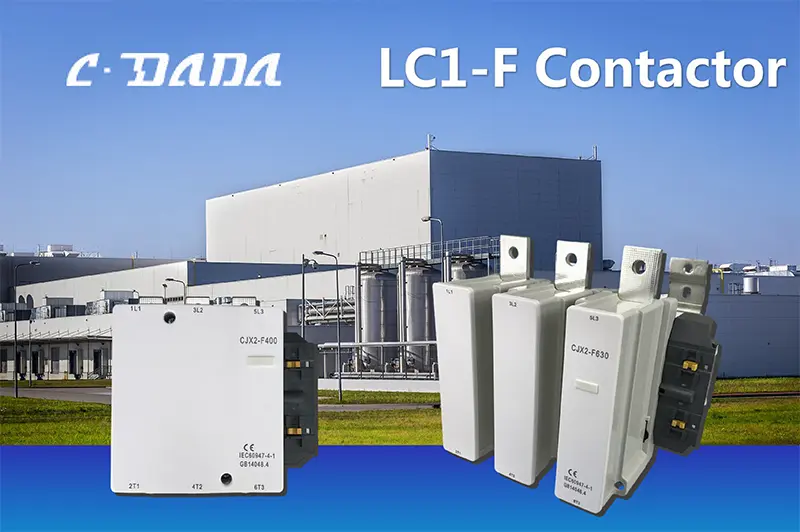

F Contactor

주요 사양

시리즈: F 접촉기

브랜드: CDADA | 제조자: 상해 DADA 전기 CO.,LTD

표준: IEC/EN 60947-4-1

인증: CE

폴: 3P 또는 4P(대부분의 모델에서 현장 선택 가능)

정격 작동 전류(AC-3): 115A – 1000A

모터 전력 제어(AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

활용 카테고리: AC-3(모터 구동), AC-4(플러깅/인칭)

정격 절연 전압: 690V AC

주변 온도: –5°C ~ +40°C

고도: 2000m 이하

장착: 수직 ±5°, 장착 범주 III

코일 전압(AC): 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

최대 기존 가열 전류(AC-1): 최대 1200A

기술 데이터 시트

품목	모델		LC1-F115	LC1-F150	LC1-F185	LC1-F225	LC1-F265	LC1-F330
폴			3/4	3/4	3/4	3/4	3/4	3/4
정격 기존 가열 전류(A) AC-1			200	200	275	280	350	360
정격사용전류(A)	380/400V	AC-3 AC-4	115	150	185	225	265	330
	380/400V	AC-3 AC-4	50	65	75	85	100	124
	660/690V	AC-3 AC-4	70	90	108	115	170	190
	660/690V	AC-3 AC-4	25	32	38	40	47	60
정격절연전압(V AC)			690	690	690	690	690	690
제어된 3상 케이지 모터의 전원(AC-3)	kW	380/415V AC	55	75	90	110	132	160
제어된 3상 케이지 모터의 전원(AC-3)	kW	660/690V AC	80	100	110	140	160	220
AC 코일(V)			110,127,220,240,380,415,440,480,500,600

품목	모델		LC1-F400	LC1-F500	LC1-F630	LC1-F800	LC1-F780	LC1-F1000
폴			3/4	3/4	3/4	3/4	3/4	3/4
정격 기존 가열 전류(A) AC-1			430	580	850	850	1200	1200
정격사용전류(A)	380/400V	AC-3 AC-4	400	500	630	800	780	1000
	380/400V	AC-3 AC-4	150	185	188	195	240	-
	660/690V	AC-3 AC-4	235	290	360	486	-	-
	660/690V	AC-3 AC-4	72	85	170	-	-	-
정격절연전압(V AC)			690	690	690	690	690	690
제어된 3상 케이지 모터의 전원(AC-3)	kW	380/415V AC	200	250	335	400	400	500
제어된 3상 케이지 모터의 전원(AC-3)	kW	660/690V AC	280	330	450	475	475	670
AC 코일(V)			110,127,220,240,380,415,440,480,500,600
