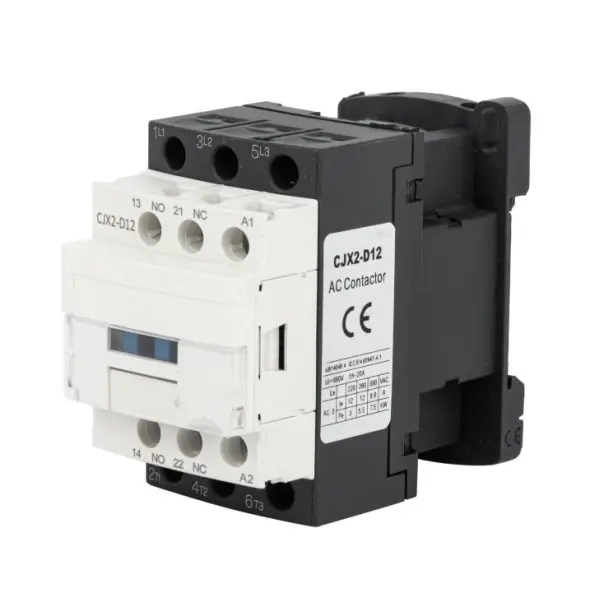

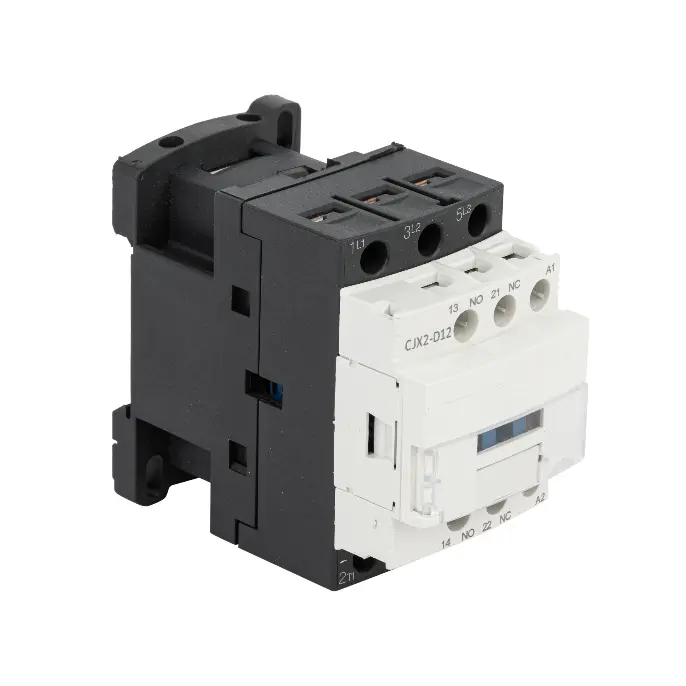

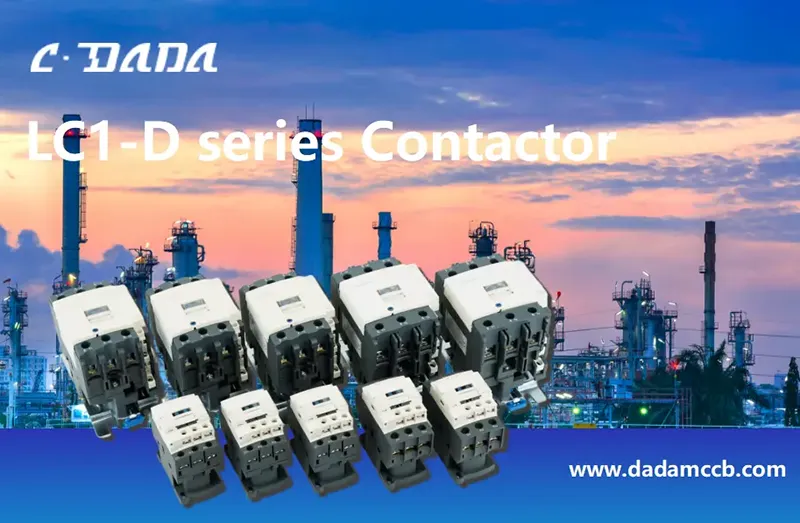

D 접촉기

Model:LC1-D Series

Shanghai DADA Electric은 신뢰할 수 있는 제조업체이며 자체 브랜드인 CDADA를 보유하고 있습니다. 당사의 D 접촉기(LC1-D 시리즈)는 IEC 60947-4-1 인증, 3P/4P, 최대 620A, AC-3/AC-4 등급입니다. 넓은 코일 전압 옵션. 모터 제어 및 산업 자동화용으로 이 제품을 권장합니다. 견적을 받으려면 당사에 문의하세요.

문의 보내기

제품 설명

IEC/EN 60947-4-1 표준을 충족하도록 Shanghai DADA Electric CO.,LTD에서 설계한 고성능 AC 접촉기인 CDADA LC1-D 시리즈 D 접촉기로 안정적인 모터 제어 및 전력 스위칭을 설계하세요. 산업, 상업 및 인프라 애플리케이션용으로 제작된 LC1-D 시리즈는 정격 전류가 9A~95A(고부하 버전의 경우 최대 620A)인 3극 또는 4극 구성을 지원하고 최대 45kW(380~415V, AC-3 듀티)의 3상 농형 모터를 제어합니다.

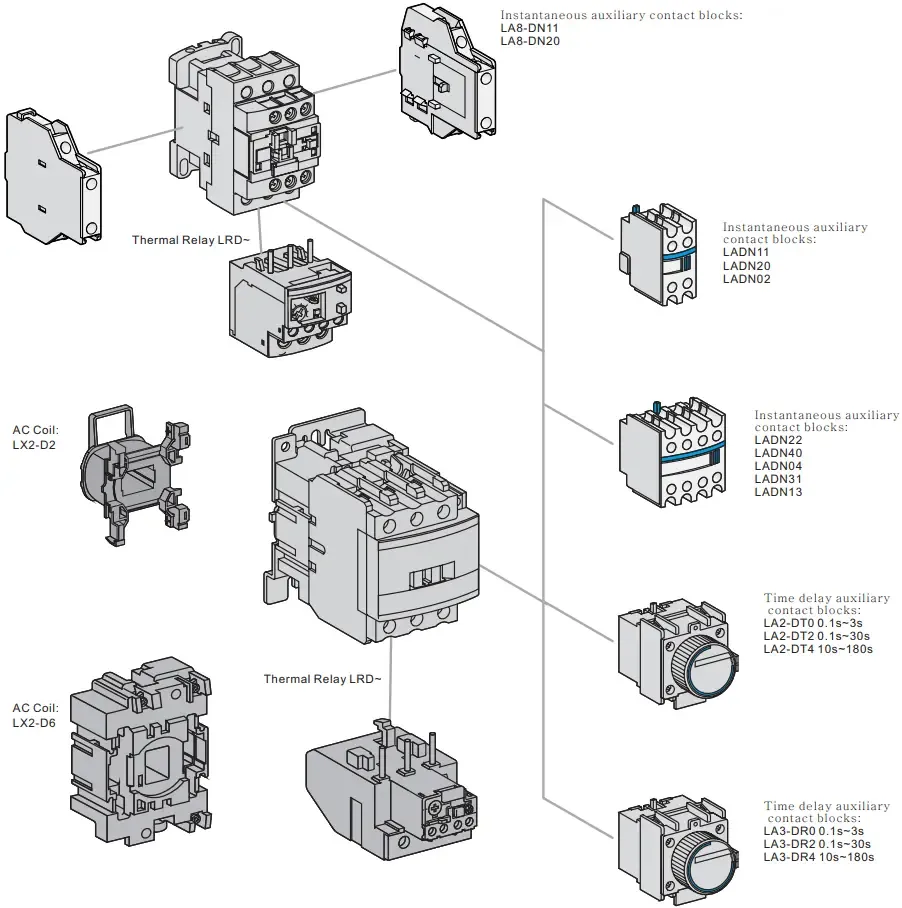

표준 1NO+1NC 보조 접점이 장착되어 있으며 열 과부하 계전기와 완벽하게 통합되어 완전한 모터 보호를 제공합니다. AC 또는 DC 코일 옵션(24V~600V), AC-3 및 AC-4 활용 범주와 690V 절연 정격의 견고한 설계를 갖춘 CDADA D 접촉기는 주변 온도가 최대 40°C이고 고도가 2000m에 달하는 까다로운 환경에서도 빈번한 시동-정지 사이클, 컨베이어 시스템, 펌프, 압축기 및 HVAC 장치에서 신뢰할 수 있는 성능을 제공합니다.

D Contactor

주요 사양

시리즈: D 접촉기

브랜드: CDADA | 제조자: 상해 DADA 전기 CO.,LTD

표준: IEC/EN 60947-4-1

인증: CE

극: 3P 또는 4P(선택 가능)

정격 작동 전류(AC-3): 9A – 95A(확장 범위에서 최대 620A)

모터 전력 제어(AC-3):

380/415V: 4kW – 45kW

660/690V: 최대 45kW

활용 카테고리: AC-3(농형 모터), AC-4(플러깅 앤 인칭)

정격 절연 전압: 690V AC

주변 온도: –5°C ~ +40°C

고도: 2000m 이하

장착: 수직면 ±5°, 장착 범주 III

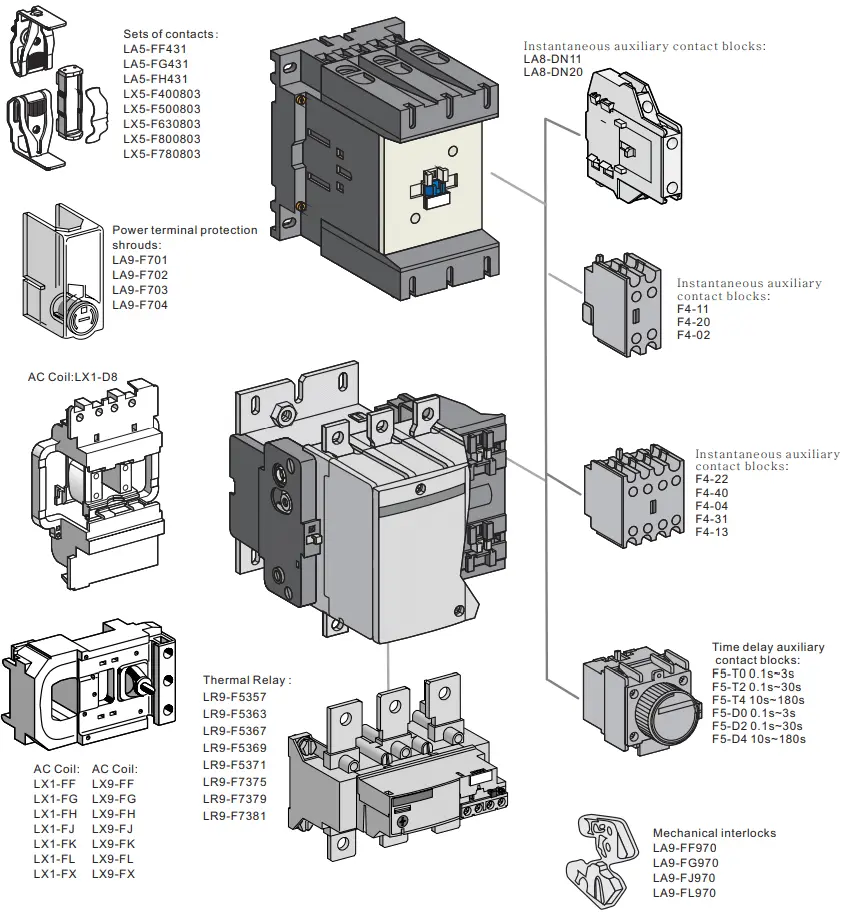

보조 접점: 1NO + 1NC(모든 모델에 표준)

코일 옵션:

AC 코일: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

DC 코일: 24V, 36V, 48V, 110V, 220V

기술 데이터 시트

품목		모델	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
폴			3/4	3/4	3/4	3/4	3/4
보조 연락처			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
정격 기존 가열 전류(A) AC-1			20	20	30	40	50
정격 작동 전류(A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
정격절연전압(V AC)			690	690	690	690	690
통제된 힘 3상 케이지 모터(AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
교류코일(V)			24,36,48,110,127,220,240,380,415,440,480,500,600
DC코일(V)			24,36,48,110,220

품목		모델	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
폴			3/4	3/4	3/4	3/4	3/4
보조 회로 Cat:AC-15,Ue=4 15V le=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
정격 기존 가열 전류(A) AC-1			60	80	80	110	110
정격 작동 전류(A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
정격절연전압(V AC)			690	690	690	690	690
통제된 힘 3상 케이지 모터(AC-3)	KW	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
교류코일(V)			24,36,48,110,127,220,240,380,415,440,480,500,600
DC코일(V)			24,36,48,110,220

품목			모델		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
폴					3		3		3		3/4		3/4
정격 기존 가열 전류(A) AC-1					200		200		200		275		280
정격 작동 전류(A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
정격절연전압(V AC)					690		690		690		690		690
통제된 힘 3상 케이지 모터(AC-3)	kW		380/415V AC 660/690V AC		55		75		75		90		110
					80		100		100		110		140
교류코일(V)					110,127,220,240,380,415,440,480,500,600
품목				모델		LC1-D300		LC1-D410		LC1-D475		LC1-D620
폴						3/4		3/4		3/4		3/4
정격 기존 가열 전류(A) AC-1						360		430		580		850
정격 작동 전류(A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
정격절연전압(V AC)						690		690		690		690
제어된 3상 전력 케이지 모터(AC-3)		kW		380/415V AC 660/690V AC		160		200		250		335
						220		280		330		450
교류코일(V)						110, 127,220,240,380,415,440,480,500,600
