전력 시스템의 미래에 DC 회로 보호가 중요한 이유는 무엇입니까?

전 세계 전력 산업은 점점 더 직류에 의존하고 있습니다. 태양광 발전 어레이, 배터리 에너지 저장 시스템, 전기 자동차 충전소, 통신 장비 및 데이터 센터에는 모두 중요한 DC 섹션이 포함되어 있습니다. 이러한 애플리케이션이 확장됨에 따라 회로 보호는 지원 구성 요소에서 시스템 안전의 핵심 부분으로 이동하고 있습니다. 에이DC 회로 차단기이상 전류를 빠르고 안전하게 차단하여 케이블, 변환기, 배터리 및 연결된 장비의 손상을 제한해야 합니다.

DC를 차단하는 것은 AC를 차단하는 것과 기술적으로 다릅니다. AC 회로에서 전류는 자연적으로 초당 여러 번 0을 교차하므로 전기 아크를 끄는 데 도움이 됩니다. DC에는 자연스러운 제로 크로싱이 없으므로 접점이 분리된 후에도 아크가 안정적으로 유지될 수 있습니다. 따라서 DC용으로 설계된 차단기에는 적합한 접점 구조, 아크 슈트, 자기 파열 배열, 절연 거리 및 배선 구성이 필요합니다. AC 차단기는 단지 전류 정격이 적절해 보인다는 이유만으로 DC 서비스에 적합하다고 가정해서는 안 됩니다.

한 가지 분명한 업계 추세는 더 높은 시스템 전압과 더 높은 전력 밀도를 향한 움직임입니다. DC 전압이 높을수록 동일한 전송 전력에 대한 전류가 줄어들어 도체 손실과 케이블 요구 사항이 낮아집니다. 그러나 이는 또한 절연 조정 및 아크 차단을 더욱 까다롭게 만듭니다. 제품 선택에는 정격 사용 전압, 정격 전류, 극 수, 단락 차단 용량, 사용 환경 및 제조업체가 지정한 연결 방법을 고려해야 합니다. 극성 요구 사항은 일부 DC 차단기 설계에 특히 중요합니다.

또 다른 추세는 차단기와 전자 모니터링 간의 긴밀한 조정입니다. 현대 에너지 시스템에서는 과열, 과부하, 절연 결함 및 비정상적인 작동 패턴을 식별하기 위해 센서, 컨트롤러 및 통신 네트워크를 점점 더 많이 사용하고 있습니다. 기계적 보호는 여전히 필수적이지만 퓨즈, 서지 보호 장치, 접촉기, 절연 모니터링 장치 및 배터리 관리 시스템을 포함할 수 있는 광범위한 보호 아키텍처의 일부가 되고 있습니다. 불필요한 종료가 전체 태양열 스트링, 스토리지 랙, 충전 캐비닛 또는 산업 프로세스에 영향을 미칠 수 있기 때문에 업스트림 및 다운스트림 장치 간의 선택성도 더 많은 관심을 받고 있습니다.

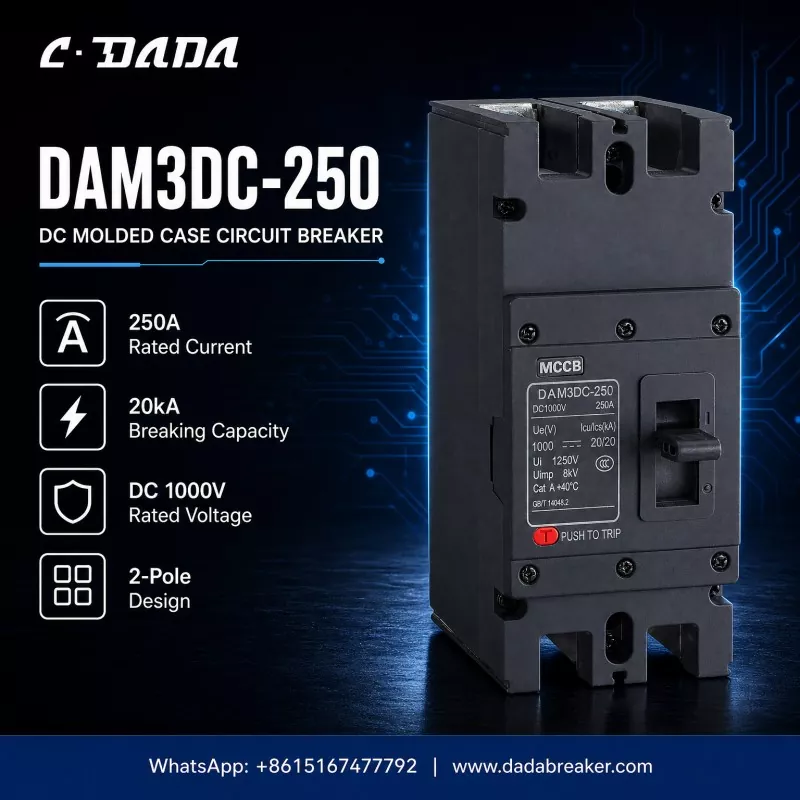

DAM3DC-250 표시상하이 다다 전기고전류 분배에 사용되는 성형 케이스 DC 차단기의 유형을 보여줍니다. 눈에 보이는 사양은 정격 전류 250A, DC 정격 전압 1000V, 차단 용량 20kA, 2극 설계를 나타냅니다. 이 값은 의도된 전기 범위를 설명합니다. 그 자체로 모든 설치에 대한 적합성을 결정하지는 않습니다. 엔지니어는 실제 단락 수준, 도체 크기, 주변 온도, 인클로저 조건, 부하 특성, 설치 고도, 적용 가능한 표준 및 필요한 보호 조정을 확인해야 합니다.

최종 사용자에게는 명확한 라벨링과 문서화가 똑같이 중요합니다. 왜냐하면 올바른 설치, 유지 관리 및 교체 결정은 장치의 검증된 등급 및 서비스 제한 사항을 아는 데 달려 있기 때문입니다.

앞으로 구매자는 현재 등급만으로 장치를 선택하기보다는 애플리케이션별 검증에 더 중점을 둘 것입니다. 안정적인 DC 보호는 올바른 전압 매칭, 적절한 차단 기능, 적절한 극 구성, 제어된 설치 및 정기 검사에 따라 달라집니다. 재생 가능한 발전, 저장 및 전기 운송이 계속 발전함에 따라 이러한 기본 사항을 이해하면 시스템 설계자가 위험을 줄이고 보다 신뢰할 수 있는 DC 네트워크를 구축하는 데 도움이 됩니다.
