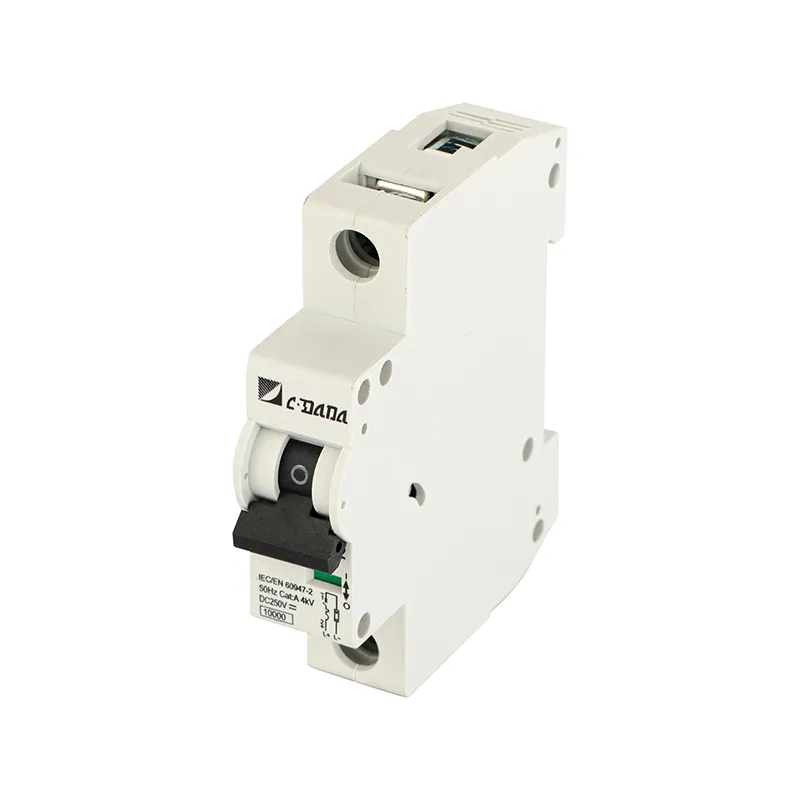

250V DC 소형 회로 차단기

현대 태양광 발전(PV), 통신, 배터리 저장 장치 및 산업용 DC 시스템의 안정적인 과부하 및 단락 보호를 위해 신뢰할 수 있는 중국 공장인 Shanghai DADA Electric CO., LTD에서 설계한 최대 250V DC 정격의 CDADA DAB7-63 250V DC 소형 회로 차단기(MCB)로 DC 회로를 보호하십시오.

표준 AC 차단기와 달리 DAB7-63은 일정한 전압 극성으로 인해 아크 소멸이 더 어려운 DC 애플리케이션용으로 특별히 설계되었습니다. DC 250V에서 6,000A의 높은 차단 용량을 갖춘 이 제품은 고장 전류를 신속하게 차단하여 역전류, 인버터 피드백 또는 스트링 결함으로 인한 손상을 방지하므로 주거용 및 상업용 태양광 설치에 필수적인 안전 부품입니다.

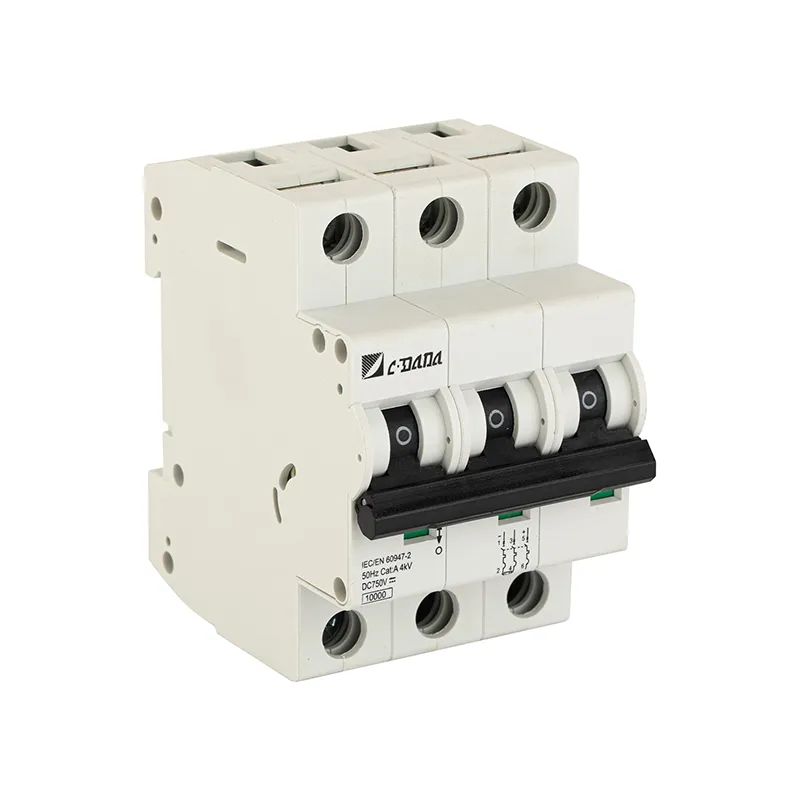

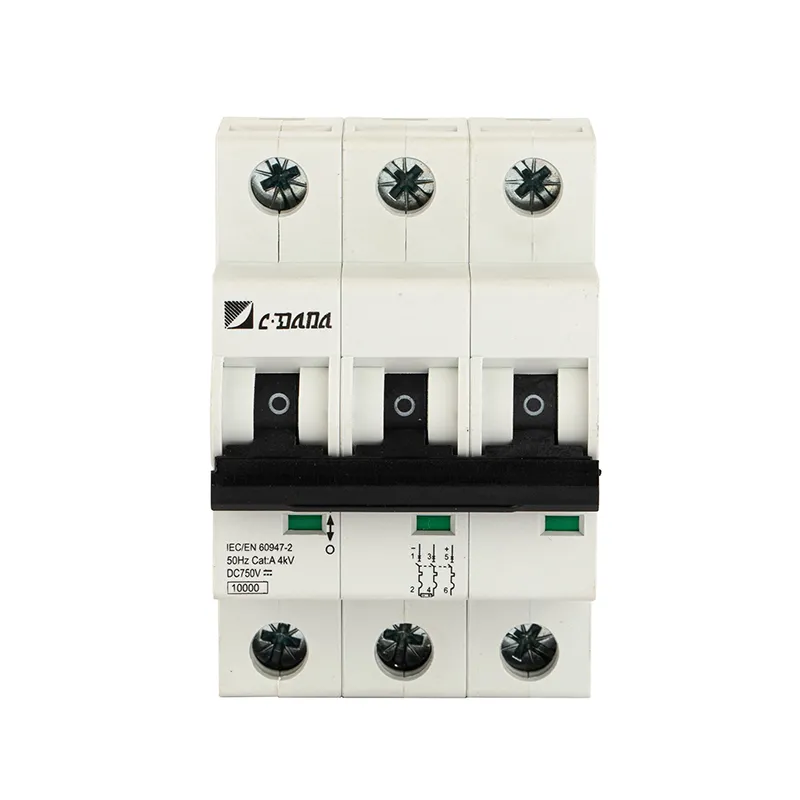

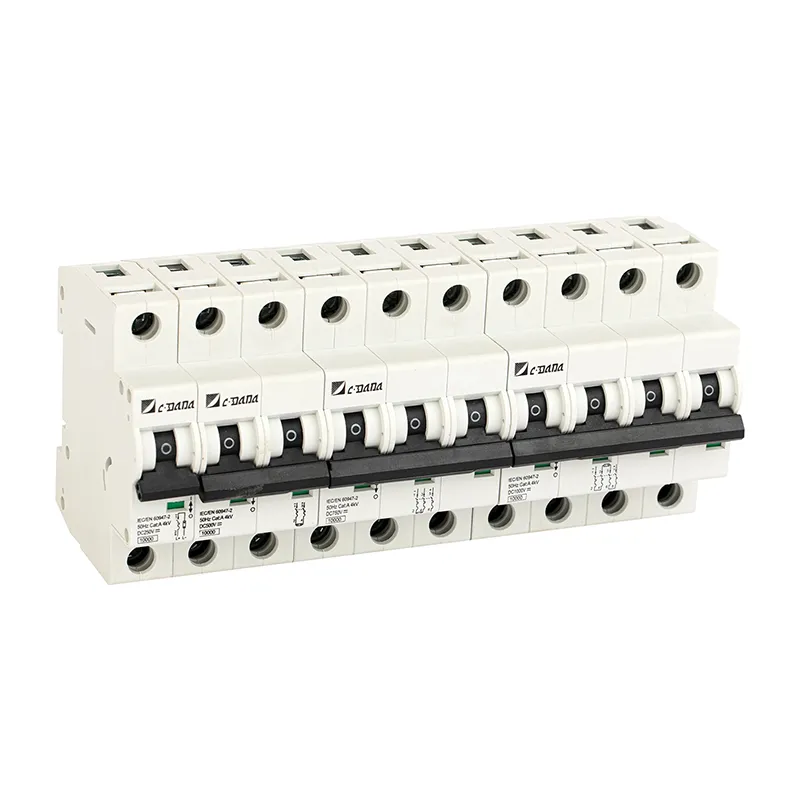

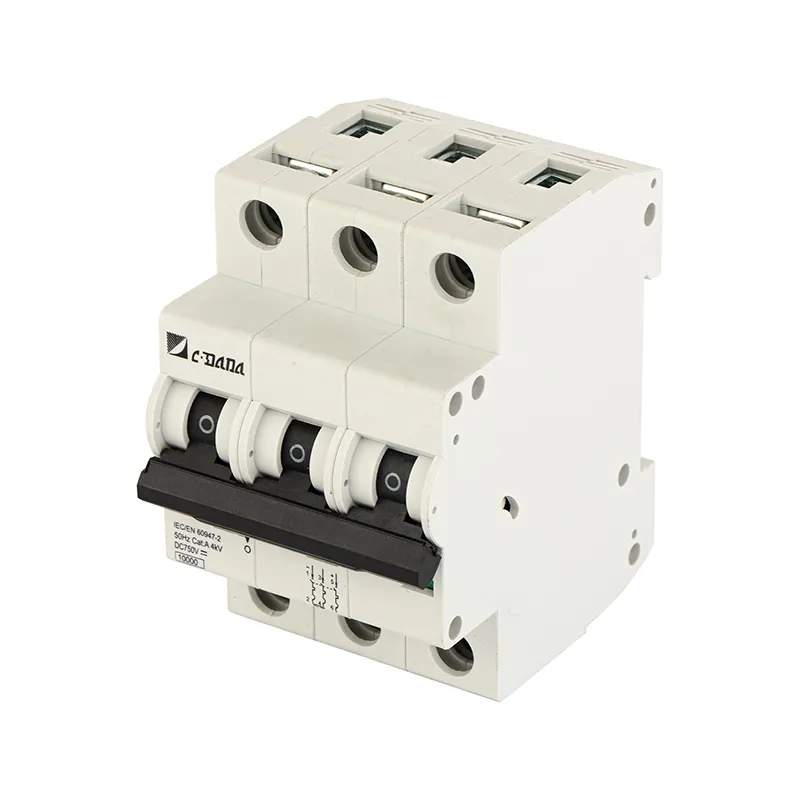

13가지 정격 전류(1A~63A)와 250V DC용 1P 구성으로 제공되며 고전압 PV 어레이용 2P(500V), 3P(750V) 및 4P(1000V)로 확장됩니다. 이 차단기는 이중 배선 옵션(케이블 또는 부스바), 명확한 접점 위치 표시, 향상된 아크 억제를 위한 빠른 연결/빠른 차단 메커니즘을 갖추고 있습니다. IEC 60947-2, IEC 60947-8, CCC 및 EU RoHS를 완벽하게 준수하여 글로벌 안전 및 환경 표준을 보장합니다.

주요 사양

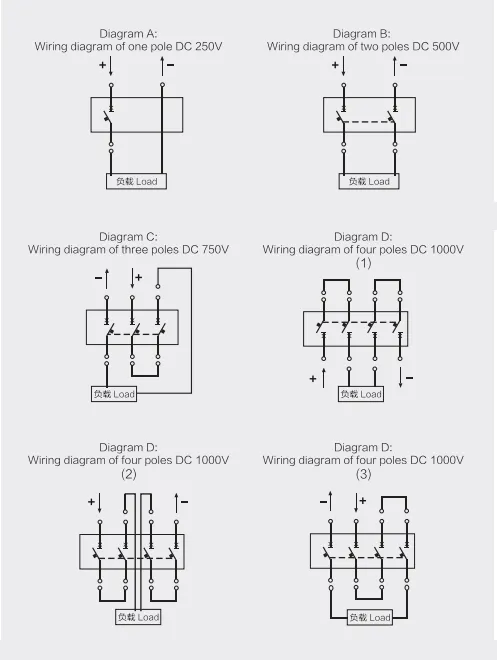

배선도

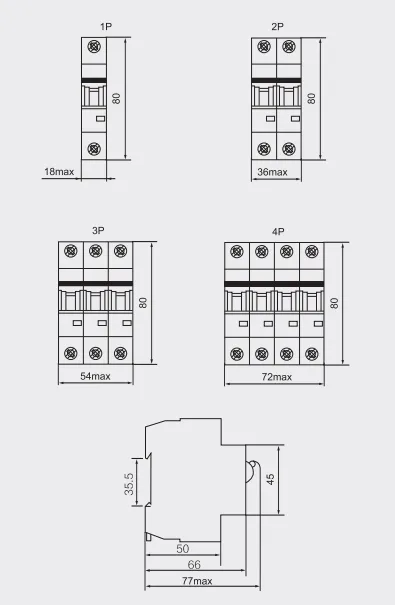

소형 DC 회로 차단기 개요 및 설치 치수

CDADA DC MCB 250V를 선택하는 이유는 무엇입니까?

★ DC 시스템용으로 특별히 제작됨

최적화된 아크 슈트 설계는 용도가 변경된 AC 차단기와는 달리 DC 결함 전류를 안전하게 차단합니다.

★ 태양광 PV 준비

역전류 및 인버터 고장 피드백으로부터 PV 모듈을 보호하는 데 중요하며 시스템 신뢰성을 향상시킵니다.

★ 높은 차단 용량

250V DC에서 6kA는 대부분의 주거용 및 소규모 상업용 태양광 설치에 대한 요구 사항을 충족합니다.

★ 글로벌 인증

IEC + CCC + RoHS = 아시아, 유럽, 아프리카 및 라틴 아메리카에서 신뢰할 수 있는 성능.

★ 사용자에게 안전한 디자인

명확한 접촉 위치 창은 오작동을 방지합니다. 이중 배선으로 패널 통합이 단순화됩니다.

★ 넓은 작동 범위

-35°C(추운 기후)부터 +70°C(뜨거운 옥상 또는 인클로저)까지 안정적으로 작동합니다.

CDADA를 선택하는 이유는 무엇입니까?

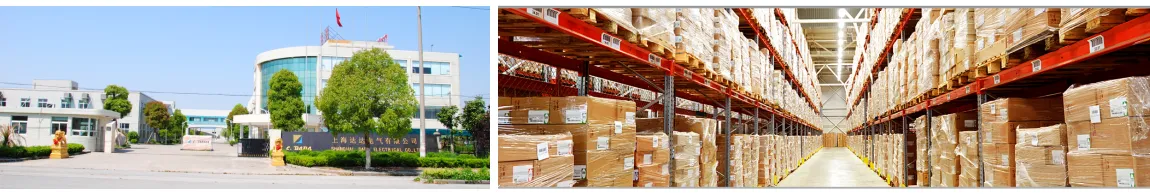

★ 우리는 42년 이상의 역사를 지닌 제조업체입니다. 우리 회사는 1983년에 설립되었으며 지난 몇 년 동안 매우 빠르게 발전했습니다. 1000개 이상의 품목을 보유하고 있으며, 기성품 OEM 회로 차단기 및 씰을 중심으로 자체 회로 차단기를 설계하고 제작해 왔습니다. 우리는 고객의 요구에 부응하기 위해 다양한 수형 차단기를 만들기 위해 새로운 개념을 창조합니다.

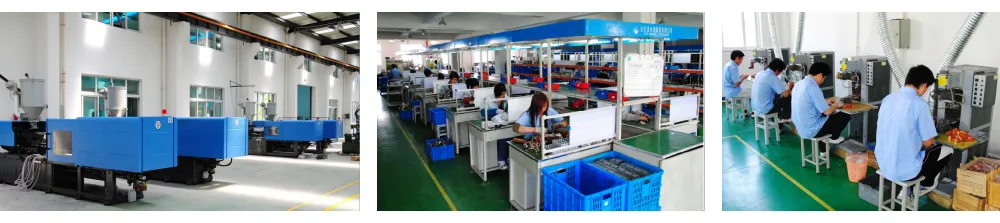

★ 42년 이상의 경험을 바탕으로 신속하고 고품질의 턴어라운드를 위한 자체 설계 및 생산 장비를 보유하고 있습니다.

★ 우리는 매우 빠른 피드백 팀을 보유하고 있습니다. 문의사항은 영업일 기준 1일 이내에 답변되었으며, 3D는 영업일 기준 1일 이내에 답변을 받았습니다.

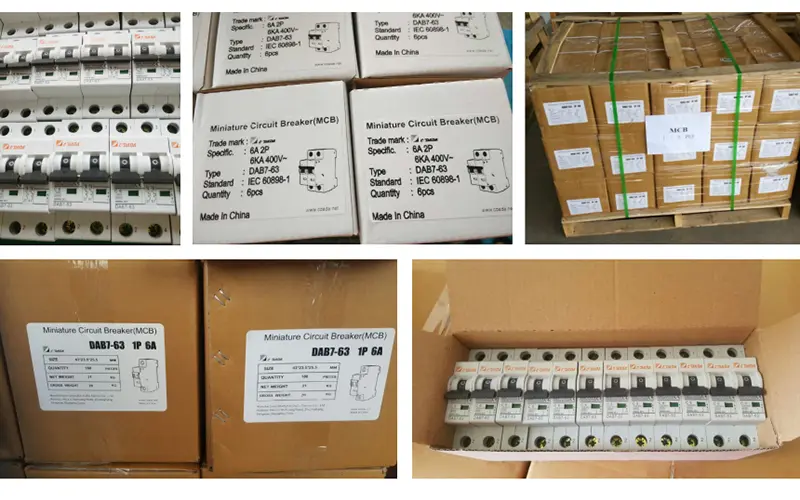

★ 포장

대부분의 고객은 디자인 인쇄물에서 바로 제품 또는 포장 사양을 제공합니다. 우리는 귀하의 요구 사항을 충족하기 위해 귀하와 협력하게 되어 기쁘게 생각합니다.

★ 세계적으로 유명한 전력 발전 전시회

우리 전시회는 세계, 두바이, 브라질, 러시아, 하노버, 이집트, 오스트리아, 이란, 멕시코 및 기타 전문 전력 전시회를 다룹니다.

일반적인 애플리케이션

태양광 발전 시스템: 결합기 상자의 스트링 보호

배터리 에너지 저장: DC 측 과전류 보호

통신 전원 캐비닛: –48V 또는 +24V DC 배전

전기 자동차 충전소: 보조 DC 회로

산업용 제어 패널: PLC, 센서 및 액추에이터 DC 전원 공급 장치

FAQ

Q1: DC 250V 회로에 AC MCB를 사용할 수 있습니까?

A1: 아니요. AC 차단기는 아크를 소멸하기 위해 제로 크로싱을 사용합니다. DC에는 제로 크로싱이 없으므로 아크가 지속되어 녹거나 화재가 발생하거나 트립되지 않습니다. 항상 CDADA DAB7-63과 같은 DC 정격 MCB를 사용하십시오.

Q2: 극성이 중요합니까?

A2: 네! DAB7-63 250V DC 소형 회로 차단기에는 입력(전원 +/-) 및 출력(L+/L-) 단자가 정의되어 있습니다. 극성을 바꾸면 아크 소호 효율이 감소하고 안전 인증이 무효화될 수 있습니다.

Q3: 1P, 2P, 4P DC MCB의 차이점은 무엇입니까?

A3:

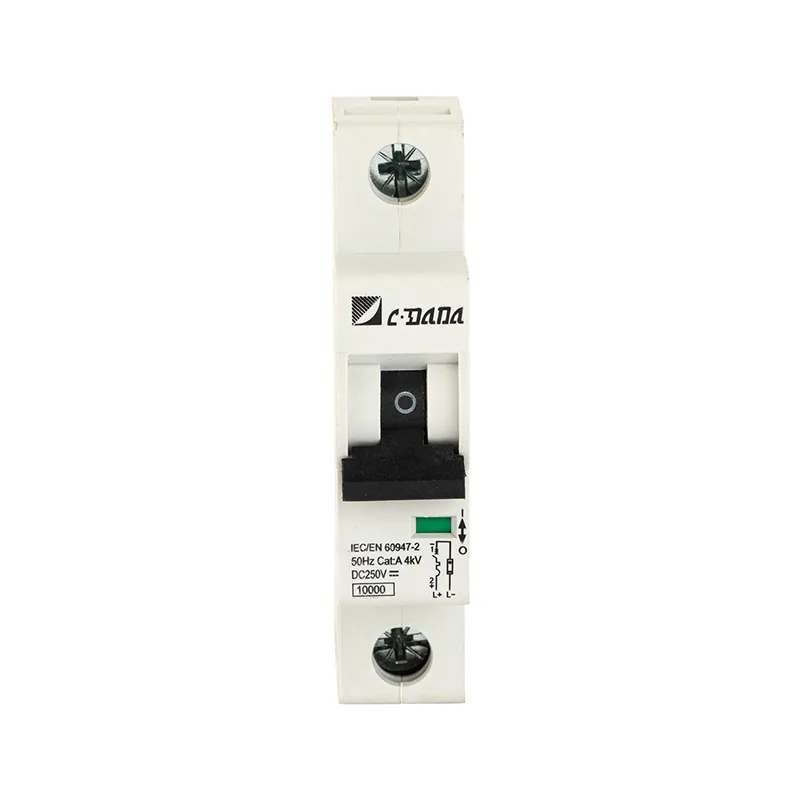

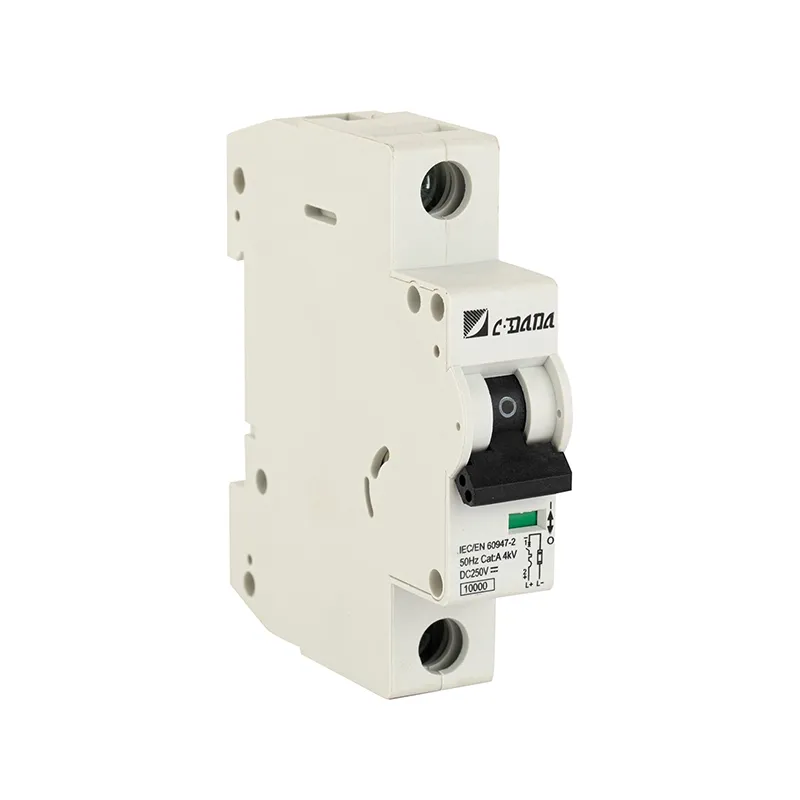

● 1P: 250V DC에서 하나의 도체를 보호합니다(예: 접지된 PV 시스템의 양극 라인).

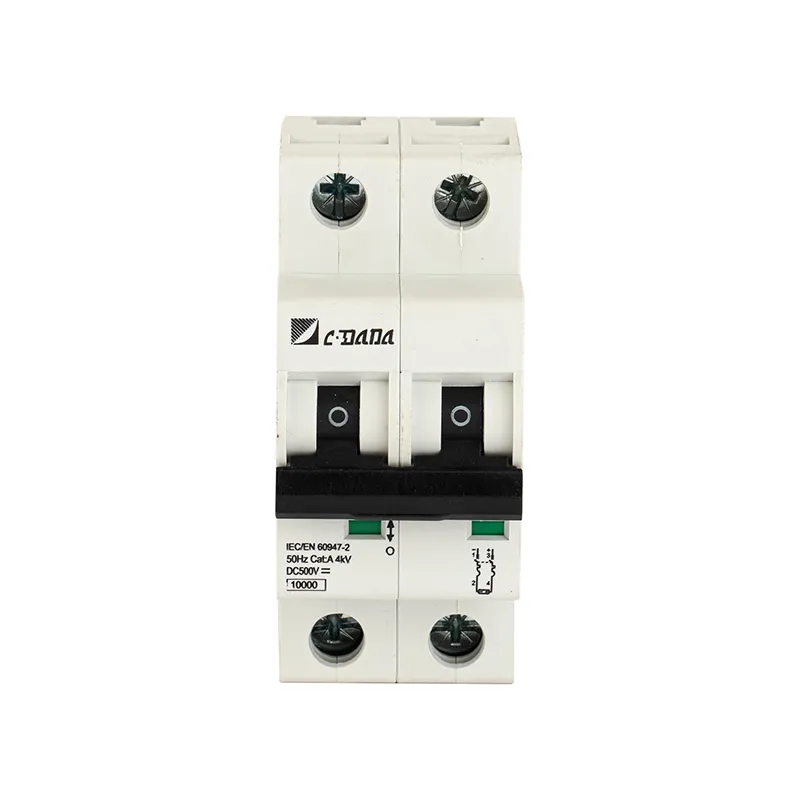

● 2P: 500V DC에서 +와 –를 모두 차단합니다(플로팅 시스템).

● 4P: 1000V DC 스트링용(대형 상업용 PV 발전소)

→ 항상 극 수를 시스템 전압 및 접지 방식과 일치시키십시오.

Q4: 빈번한 전환에 사용할 수 있습니까?

답변 4: 아니요. 자주 발생하지 않는 수동 작업(예: 유지 관리)을 위해 설계되었습니다. 일일 스위칭에는 DC 접촉기 또는 부하 스위치를 사용하십시오.

Q5: 다른 DC MCB 브랜드 대신 CDADA를 선택하는 이유는 무엇입니까?

A5: CDADA는 다음을 제공합니다.

● True DC 아크 차단 설계(AC 비적응)

● 전체 IEC + CCC 인증

● 선명한 시각적 상태 표시기

● 정확한 크기 조정을 위한 넓은 전류 범위(1A~63A)

● 영어로 된 기술 문서를 통한 경쟁력 있는 가격
