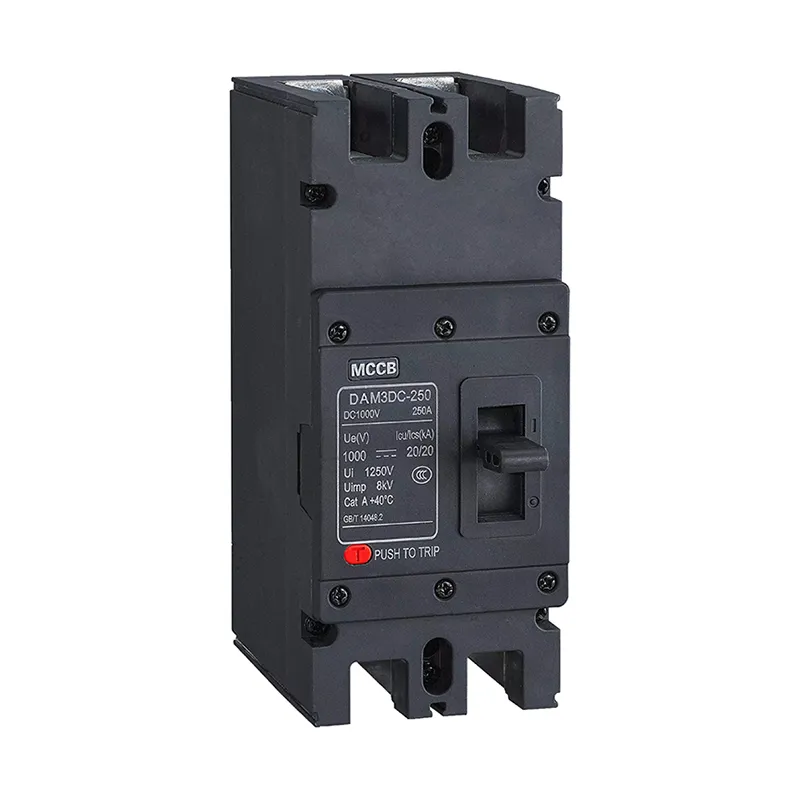

1000V DC 배선용 회로 차단기

Model:DAM3PV Series

CDADA는 중국의 신뢰할 수 있는 제조업체로 전 세계적으로 1000V DC 성형 케이스 회로 차단기를 제공할 수 있습니다. 태양광 PV 및 DC 그리드의 경우 최대 800A, IEC 규격을 준수합니다. 2P/4P 옵션, 20–40kA 차단, 절연 및 액세서리 포함. DIN 또는 패널 마운트. 전 세계 태양광 통합업체의 신뢰를 받고 있습니다.

문의 보내기

제품 설명

현대 재생 가능 에너지 시스템의 까다로운 요구 사항을 충족하도록 설계된 CDADA DAM3PV 시리즈 1000V DC 성형 케이스 회로 차단기는 최대 DC 1500V 및 800A의 DC 전력망 및 태양광 발전(PV) 설치에서 강력한 과부하 및 단락 보호 기능을 제공합니다. Shanghai DADA Electric CO., LTD.는 제조업체로서 고성능 DC MCCB는 특히 태양광 발전소, 배터리 저장 플랜트, EV 충전 인프라 및 산업용 DC 마이크로그리드에 최적화되어 있습니다.

AC 차단기와 달리 DAM3PV 시리즈는 고에너지 DC 아크를 안전하게 차단하는 특수 아크 소호 시스템을 갖추고 있습니다. 이는 전압이 일정하게 유지되고 아크가 자체 소멸되지 않는 시스템에 중요합니다. 정격 작동 전압이 1000V 또는 1500V DC인 이 제품은 주거용/상업용(1000V) 및 유틸리티 규모(1500V) 태양광 아키텍처를 모두 지원합니다.

2P, 3P 및 4P 구성으로 제공되는 DAM3PV는 250A~800A의 프레임 전류와 조정 가능한 정격 전류(예: 250프레임의 경우 100A~250A)를 제공합니다. 이는 최대 40kA(낮은 전압에서) 및 1000V/1500V DC에서 20kA의 궁극적인 차단 용량을 제공하여 대규모 어레이에서도 안정적인 오류 제거를 보장합니다. 차단기에는 내장된 절연 기능, IP20 보호 기능이 포함되어 있으며 수동 또는 전기 작동을 지원하고 원격 모니터링 및 제어를 위한 보조, 션트 트립 및 경보 접점도 지원합니다.

국제 표준에 따라 인증을 받고 열악한 환경(오염도 3, –5°C ~ +40°C)에 맞게 제작된 CDADA DAM3PV는 DC 전원 보호를 위한 안전하고 확장 가능하며 미래 지향적인 선택입니다.

1000V DC Moulded Case Circuit Breaker

주요 사양

매개변수	값
시리즈	DAM3PV (CDADA / Shanghai DADA Electric)
유형	DC 배선용 차단기(MCCB)
정격 프레임 전류(Inm)	250A, 320A, 400A, 630A, 800A
정격전류(In)	100A~800A(프레임당 단계 구성 가능)
폴란드	2P, 3P, 4P
정격 작동 전압(Ue)	DC 1000V(1500V까지 사용 가능)
절연전압(Ui)	1250V / 1500V
임펄스 내전압(Uimp)	8~12kV
최대 차단 용량(Icu)	40kA @ 500V DC; 20kA @ 1000V/1500V DC
서비스 차단 용량(Ics)	20kA(1000V+에서 Icu의 100%)
릴리스 유형	전자기 전용(200) 또는 열 + 자기(300)
순간여행	10 × 안
기계적 수명	3,000~8,000회 작업(프레임 크기에 따라 다름)
전기적 수명	≥1,000개 작업
절연 기능	✅ 예(절연체 안전 요구 사항 충족)
설치	고정 또는 플러그인
보호 수준	IP20
부속품	보조접점, 션트트립, 알람, 수동/전기작동기
아크 커버	안전성 향상을 위한 "제로 아크" 커버 옵션
작동 온도.	–5°C ~ +40°C(24시간 평균 ≤ +35°C)
고도	2000m 이하
오염도	III
