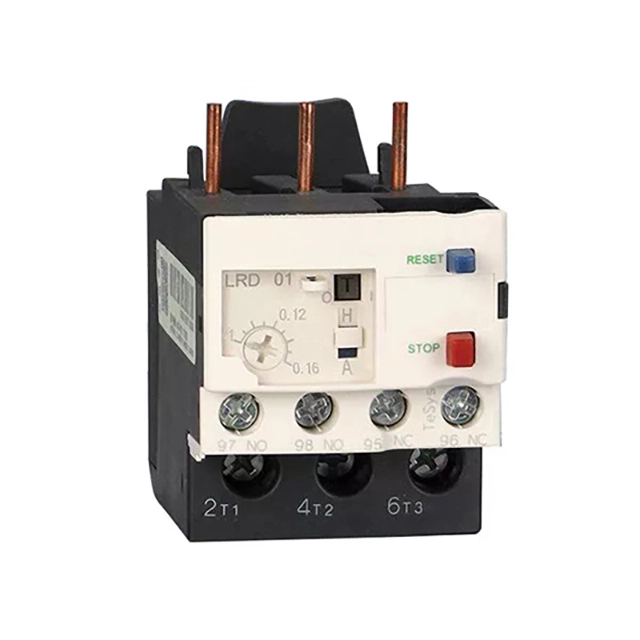

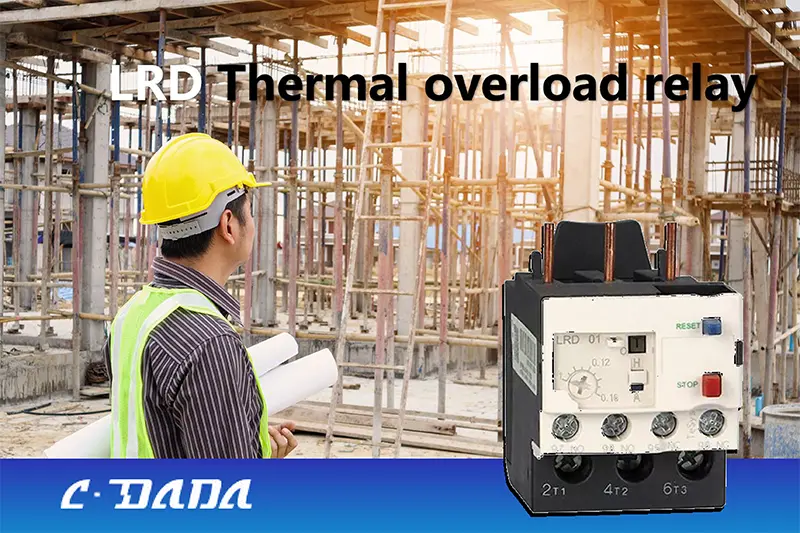

LRD 열 과부하 계전기

CDADA LRD 열 과부하 계전기를 사용하여 값비싼 손상으로부터 모터를 보호하세요. 당사는 산업 및 상업용 응용 분야에서 안정적이고 지능적인 모터 보호를 위한 제품을 제공할 수 있는 전문 공급업체입니다. CDADA D 시리즈 접촉기(D09-D95)와 원활하게 작동하도록 설계된 LRD 계전기는 다음에 대한 포괄적인 방어 기능을 제공합니다.

● 과부하

● 결상(상실)

● 시작 시간이 지나치게 길다

● 로터 정지 시간이 길어짐

0.1A~104A의 조정 가능한 전류 범위, 수동 또는 자동 재설정 옵션, 회로 검증 및 트립 시뮬레이션을 위한 내장 테스트 버튼을 갖춘 LRD 시리즈는 안전성과 유지 관리 용이성을 모두 보장합니다. 트립 표시기는 명확한 시각적 상태를 제공하고 밀봉된 커버는 무단 설정 변경을 방지하므로 가혹하거나 규제된 환경에 이상적입니다. 전 세계적으로 사용하도록 인증되었으며 표준 DIN 레일 장착 접촉기와 호환되는 CDADA의 LRD 열 계전기는 전체 모터 스타터 조립품을 위한 현명한 선택입니다.

주요 사양

시리즈: LRD 열 과부하 릴레이

브랜드: CDADA | 제조자: 상해 DADA 전기 CO.,LTD

호환성: D09–D95 접촉기(LC1-D 시리즈)와 쌍을 이룹니다.

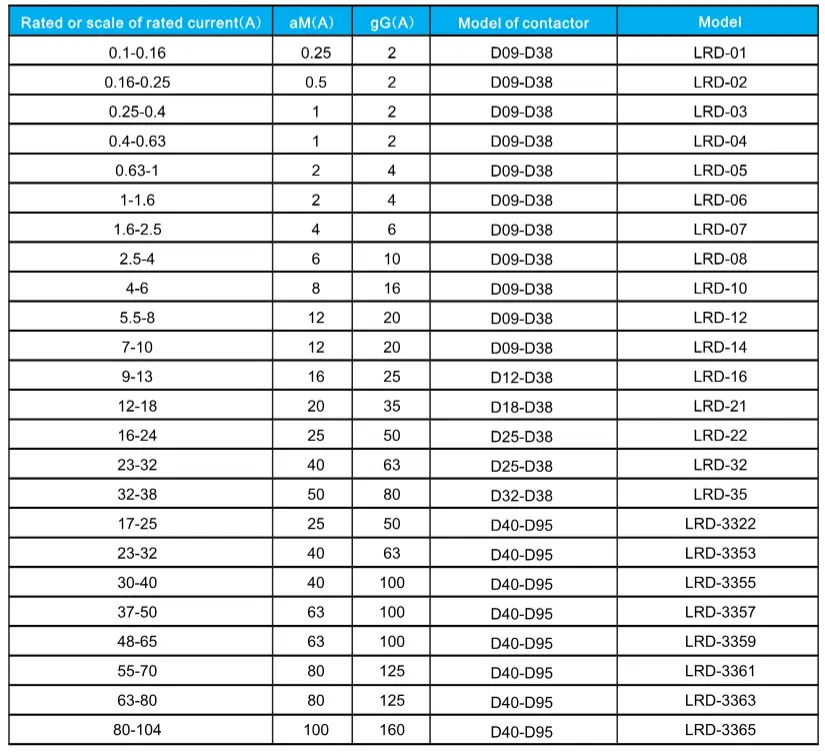

정격 전류 범위: 0.1A – 104A(여러 모델 사용 가능)

극: 3극(모든 위상의 불균형 모니터링)

보호 기능:

★ 열 과부하

★ 결상 감지

★ 긴 시작 시간 모니터링

★ 로터 실속 보호

재설정 모드: 수동 또는 자동(선택 스위치)

테스트 버튼: 트립 시뮬레이션 - NO 및 NC 보조 접점 모두 활성화

정지 버튼: NC 접점만 열림(비상 정지 신호용)

트립 표시기: 시각적 플래그가 트립 상태를 보여줍니다.

설정 잠금: 변조를 방지하기 위해 덮개를 밀봉할 수 있습니다.

보조 접점: 표준 1NO + 1NC(알람, PLC 또는 인터록 회로용)

장착: 호환 가능한 CDADA 접촉기에 직접 장착(스냅온 설계)

인증: IEC 60947-4-1 준수(CE 문서 사용 가능)

CDADA LRD 열 과부하 계전기를 선택하는 이유는 무엇입니까?

★  완벽한 모터 보호

기본적인 과부하를 넘어 모터를 조용히 파괴할 수 있는 위상 손실, 장시간 시동 및 정지를 감지합니다.

★ 원활한 접촉기 통합

스냅온 디자인은 CDADA D09-D95 접촉기에 완벽하게 맞습니다. 브래킷이나 어댑터가 필요하지 않습니다.

★ 유지관리 친화적인 기능

★ TEST 버튼은 전원을 껐다 켜지 않고도 제어 회로를 검증합니다.

★ 명확한 트립 표시로 문제 해결 속도가 향상됩니다.

★ 밀봉 가능한 커버는 안전 감사 요구 사항을 충족합니다.

★  유연한 운영

수동 재설정(안전이 중요한 시스템의 경우) 또는 자동 재설정(무인 장비의 경우)을 선택합니다.

★ 글로벌 호환성

넓은 전류 범위는 소형 펌프부터 대형 산업용 모터까지 포괄하므로 전세계로 수출하는 OEM에 이상적입니다.

★ 비용 효율적인 안전

모터 소손을 방지하고 가동 중지 시간을 줄이며 값비싼 수리 비용을 방지합니다. 즉, 몇 주 만에 ROI를 얻을 수 있습니다.

★ 우리는 고객과 시장으로부터 적극적으로 피드백을 요청하고, 정기적인 내부 감사를 실시하고, 직원 교육 및 신기술에 투자하고, 업계 모범 사례를 벤치마킹합니다.

★ 우리의 가격은 경쟁력이 있습니다. 우리는 가장 저렴하지는 않지만 많은 소규모 제조업체에 비해 우수한 품질, 완전한 인증 및 강력한 서비스 지원 등 최고의 가치를 제공하는 위치에 있습니다.

일반적인 애플리케이션

모터 스타터 어셈블리: 펌프, 팬, 압축기용 접촉기와 쌍을 이룹니다.

컨베이어 시스템: 용지 걸림으로 인한 실속을 방지합니다.

HVAC 장치: 위상 불균형으로부터 냉각기와 송풍기를 보호합니다.

농업 기계: 그리드가 불안정한 농촌 지역의 관개 펌프

OEM 제어판: 컴팩트하고 안정적이며 배선이 쉽습니다.

자주 묻는 질문(FAQ)

Q1: 열 과부하 계전기와 MPCB의 차이점은 무엇입니까?

A1:

● MPCB(예: GV2/GV3): 단락 + 과부하 + 절연을 하나의 장치에 결합합니다.

● 열 계전기(LRD): 과부하 및 위상 손실 보호 기능만 제공합니다. 완벽한 보호를 위해서는 접촉기 및 퓨즈/MCB와 함께 사용해야 합니다.

→ LRD는 모터 관련 결함에 대해 더 정확하며 대규모 설치에서는 비용이 더 저렴합니다.

Q2: CDADA가 아닌 접촉기와 함께 LRD를 사용할 수 있습니까?

A2: LRD는 CDADA D 시리즈(D09-D95)에 최적화되어 있습니다. 기계적 적합성은 다양할 수 있지만 성능 보장 및 보증 지원을 위해 CDADA 접촉기-릴레이 쌍을 사용하는 것이 좋습니다.

Q3: 위상 오류 보호는 어떻게 작동합니까?

답변 3: 한 위상이 손실되면 나머지 두 위상이 더 높은 전류를 소비하여 바이메탈 스트립에 불균일한 가열이 발생합니다. LRD는 이러한 불균형을 감지하고 몇 초 내에 트립되어 단상 손상을 방지합니다.

Q4: "중지" 버튼과 "재설정" 버튼의 목적은 무엇입니까?

A4:

● 정지 버튼: NC 접점을 일시적으로 엽니다(예: 비상 신호용). 릴레이를 재설정하지 않습니다.

● 리셋 버튼: 트립 후 릴레이를 준비 상태로 되돌립니다(오류가 해결된 경우에만 작동).

Q5: 다른 브랜드 대신 CDADA LRD를 선택하는 이유는 무엇입니까?

A5: CDADA는 다음을 제공합니다.

● 진정한 열 차동 메커니즘(전자 모방 아님)

● D 시리즈 접촉기와의 완벽한 호환성 - 플러그 앤 플레이

● 규정 준수를 위한 봉인 가능한 설정(예: ISO, 안전 감사)

● 향상된 진단을 위한 테스트 및 중지 버튼

● CE 준수 품질로 경쟁력 있는 가격
