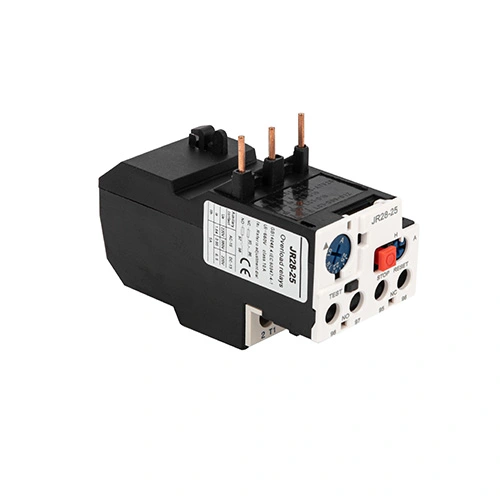

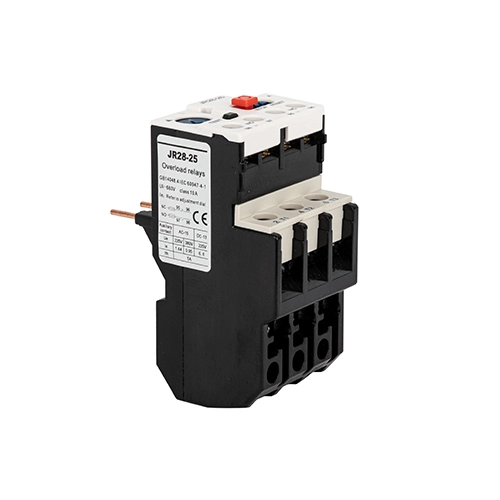

JR28 열 과부하 계전기

신뢰할 수 있는 중국 제조업체인 CDADA가 개발한 강력하고 지능적인 보호 솔루션인 JR28 열 과부하 계전기로 모터를 보호하세요. CDADA D 시리즈 접촉기(D9~D150)와 원활하게 통합되도록 설계된 JR28 계전기는 다음에 대한 포괄적인 방어 기능을 제공합니다.

● 과부하

● 결상(한 상 손실)

● 지나치게 긴 모터 기동 시간

● 로터 정지 시간이 길어짐

0.1A부터 140A까지 광범위하게 조정 가능한 전류 범위를 갖춘 JR28 시리즈는 소형 팬부터 대형 산업용 펌프 및 압축기까지의 응용 분야를 포괄합니다. 제어 회로 검증을 위한 테스트 버튼, 명확한 트립 표시기, 수동 또는 자동 재설정 선택, 무단 조정을 방지하기 위한 밀봉 가능한 커버가 특징입니다. 검증된 바이메탈 열 기술을 기반으로 구축되고 IEC 60947-4-1을 준수하는 CDADA JR28은 전 세계적으로 까다로운 환경에서 안정적이고 유지 관리가 용이한 모터 보호를 보장합니다.

주요 사양

시리즈: JR28 열 과부하 계전기

브랜드: CDADA | 제조자: 상해 DADA 전기 CO.,LTD

호환성: D9, D12, D18 … 최대 D150 접촉기용으로 설계됨(LC1-D/F 시리즈)

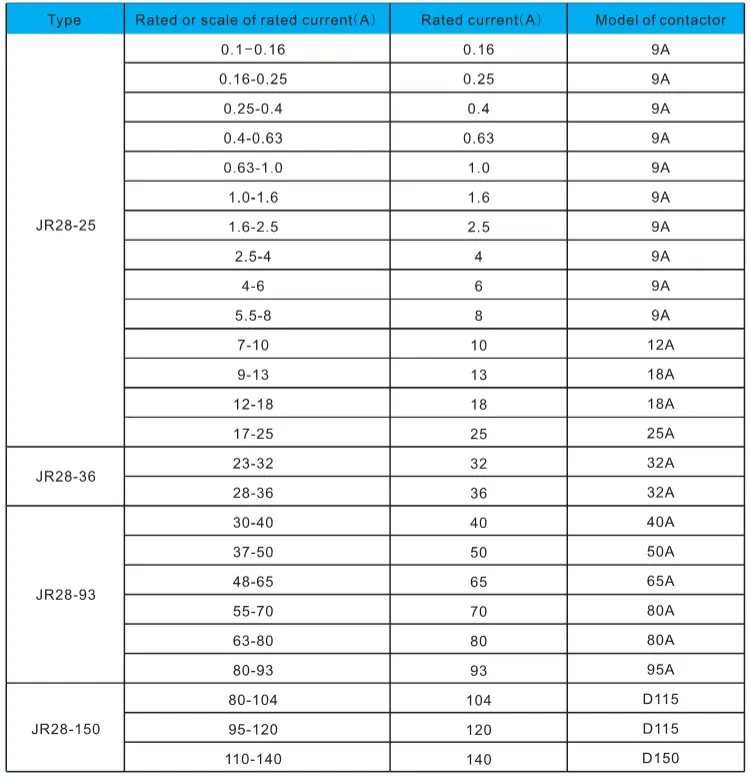

정격 전류 범위: 0.1A – 140A(다중 모델: JR28-25, JR28-36, JR28-93, JR28-150 등)

극: 3극(모든 위상의 불균형 모니터링)

보호 기능:

★ 열 과부하

★ 결상 감지

★ 긴 시작 시간 모니터링

★ 로터 실속 보호

재설정 모드: 수동 또는 자동(선택 스위치를 통해)

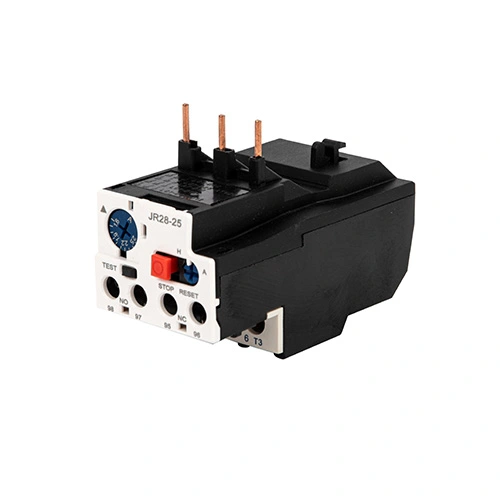

테스트 버튼: 트립 시뮬레이션 - NO 및 NC 보조 접점 모두 활성화

정지 버튼: NC 접점만 열림(비상 신호용)

트립 표시기: 시각적 플래그가 트립 상태를 보여줍니다.

설정 잠금: 변조 방지 작동을 위해 덮개를 밀봉할 수 있습니다.

보조 접점: 표준 1NO + 1NC(알람, PLC 피드백 또는 인터록용)

장착: 호환 가능한 CDADA 접촉기에 직접 스냅온 설계

인증: IEC/EN 60947-4-1 준수(CE 문서 제공 가능)

CDADA JR28 열 과부하 계전기를 선택하는 이유는 무엇입니까?

★  넓은 전류 범위

0.1A ~ 140A—소형 HP 모터부터 110kW+ 산업용 드라이브까지 모든 것을 지원합니다.

★ D 시리즈 접촉기와의 완벽한 호환성

D9~D150에 맞게 설계되어 완벽한 기계적 및 열적 조화를 보장합니다.

★ 고급 진단 기능

★ TEST 버튼은 전원 중단 없이 제어 배선을 확인합니다.

★ STOP 버튼으로 외부 신호 전달 가능

★ 트립 표시기는 문제 해결 속도를 높입니다.

★ 산업 등급 신뢰성

진정한 바이메탈 열 메커니즘(전자식 아님) - EMI, 전압 스파이크 및 소프트웨어 오류에 대한 내성이 있습니다.

★ 안전 및 규정 준수 준비

밀봉 가능한 커버는 ISO, CE 및 잠금 설정에 대한 공장 감사 요구 사항을 충족합니다.

★ 비용 효율적인 보호

모터 소진을 방지하고 가동 중지 시간을 줄이며 장비 수명을 연장합니다. 이는 OEM 및 시스템 통합업체에 이상적입니다.

★ 상품에 따라 포장 내용이 다릅니다. 우리는 견적 및 포장 목록에 이 정보를 제공합니다. 표준 수출 상자는 최적의 팔레타이징 및 컨테이너 적재를 위해 설계되었습니다.

일반적인 애플리케이션

★ 모터 스타터 어셈블리: 펌프, 팬, 컨베이어용 접촉기와 쌍을 이룹니다.

★ HVAC 시스템: 냉각기, 냉각탑, 공조기

★ 물 및 폐수: 수중 및 원심 펌프

★ 제조 : 혼합기, 압출기, 포장라인

★ 광업 및 건설: 파쇄기, 호이스트, 환기 팬

자주 묻는 질문

Q1: JR28과 LRD 시리즈의 차이점은 무엇입니까?

A1: 둘 다 CDADA의 열 과부하 계전기입니다. JR28 시리즈는 더 높은 전류(최대 140A)를 지원하고 더 큰 접촉기(최대 D150)용으로 설계된 반면, LRD는 일반적으로 더 낮은 범위(최대 ~104A)를 포괄합니다. 기능적으로는 유사한 보호 기능을 제공하지만 JR28은 고강도 산업용으로 최적화되어 있습니다.

Q2: 비 CDADA 접촉기와 함께 JR28 열 과부하 릴레이를 사용할 수 있습니까?

A2: 경우에 따라 가능하지만 최적의 성능 및 보증 지원을 위해서는 CDADA D 시리즈 접촉기(D9–D150)와의 페어링이 필요합니다. 기계적 적합성, 열 방출 및 조정 곡선이 시스템으로 검증됩니다.

Q3: JR28에서 위상 오류 보호는 어떻게 작동합니까?

A3: 하나의 위상이 손실되면 나머지 두 도체에 불균형 전류가 전달되어 바이메탈 스트립에 비대칭 가열이 발생합니다. JR28은 이러한 불균형을 감지하고 일반적인 과부하 상태보다 더 빠르게 트립하여 모터 권선 손상을 방지합니다.

Q4: 수동 재설정이 자동 재설정보다 안전한가요?

A4: 그렇습니다. 중요한 시스템의 경우입니다. 수동 재설정을 통해 운영자는 다시 시작하기 전에 결함을 검사하고 제거해야 합니다. 자동 재설정은 연속성이 우선시되는 무인 또는 원격 장비(예: 냉각 펌프)에 적합합니다.

Q5: 글로벌 브랜드 대신 CDADA JR28을 선택하는 이유는 무엇입니까?

A5: CDADA는 다음을 제공합니다.

● 고정밀도의 진정한 열 차동 메커니즘

● D9–D150 접촉기와의 완벽한 호환성 - 플러그 앤 플레이 신뢰성

● 하나의 컴팩트한 장치에 테스트, 정지, 재설정 및 밀봉 기능이 포함되어 있습니다.

● CE 준수 품질로 경쟁력 있는 가격

● 글로벌 고객을 위한 빠른 기술 지원 및 영어 문서
