2P 4P 전자기 RCBO

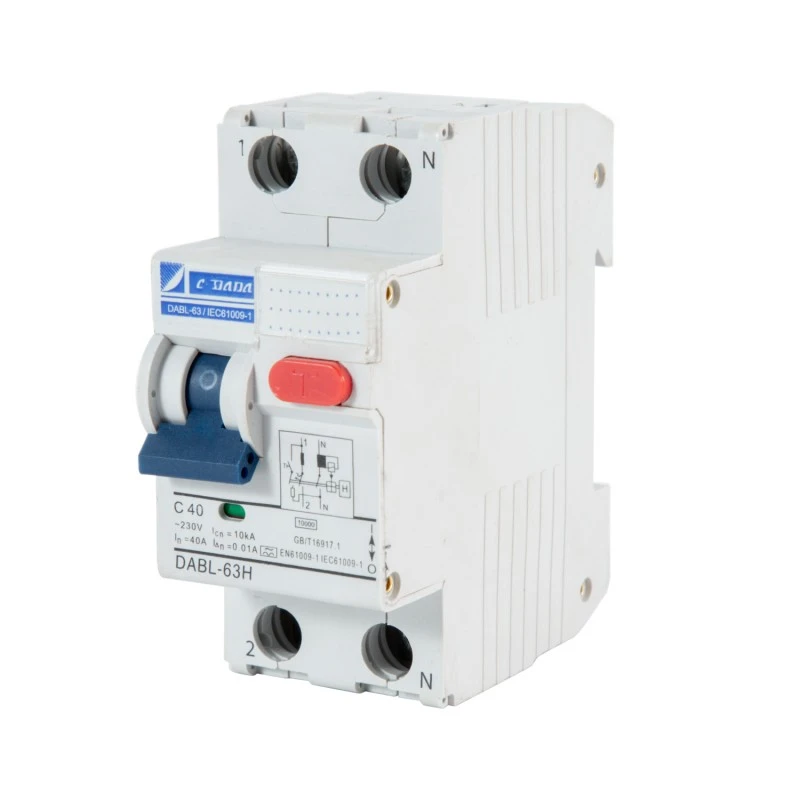

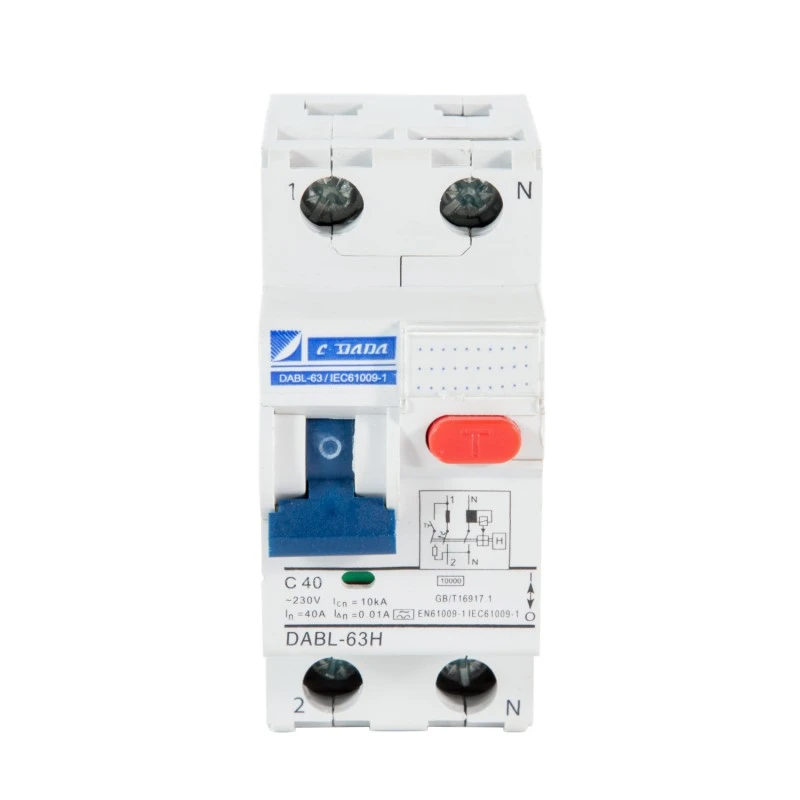

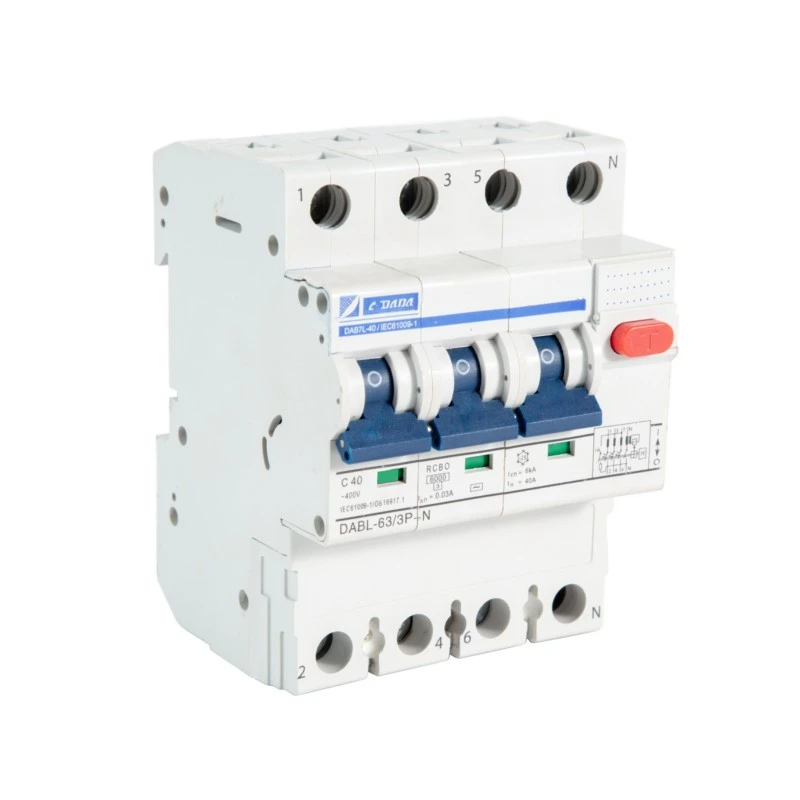

전력 신뢰성이 불확실한 환경에서 타협할 수 없는 안전성을 위해 Shanghai DADA Electric CO., LTD. CDADA DABF-63 2P 4P 전자기 RCBO는 전자 부품이나 외부 전원 공급 장치 없이 작동하는 과전류 보호 기능을 갖춘 진정한 2P/4P 전자기 잔류 전류 회로 차단기입니다. IEC 표준에 따라 설계된 이 RCBO는 하나의 장치에 세 가지 필수 보호 기능을 제공합니다.

★ 감전방지(30mA 잔류전류 감지),

★ 과부하 보호(열 메커니즘),

★ 단락 차단(자기 방출, 6kA).

실외 소켓, 차고, 지하실 및 시골 설치에 권장되는 DABF-63은 중성선이 끊어지거나 전압이 붕괴되거나 정전 중에도 계속 작동합니다. 이는 전자 대안에 비해 중요한 이점입니다. 독립적인 접점 위치 표시기, –25°C ~ +40°C 작동 범위 및 견고한 단자 설계를 통해 가장 중요한 곳에 오류 방지 성능을 제공합니다.

주요 사양

모델: DABF-63 시리즈

유형: 전자기 RCBO(전자 장치 없음, 보조 전원 필요 없음)

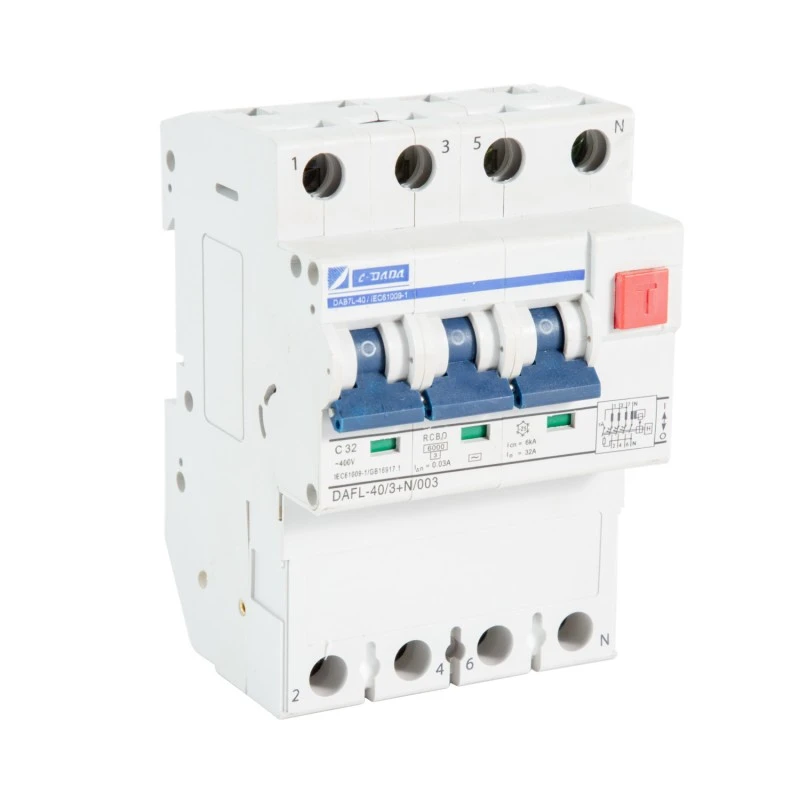

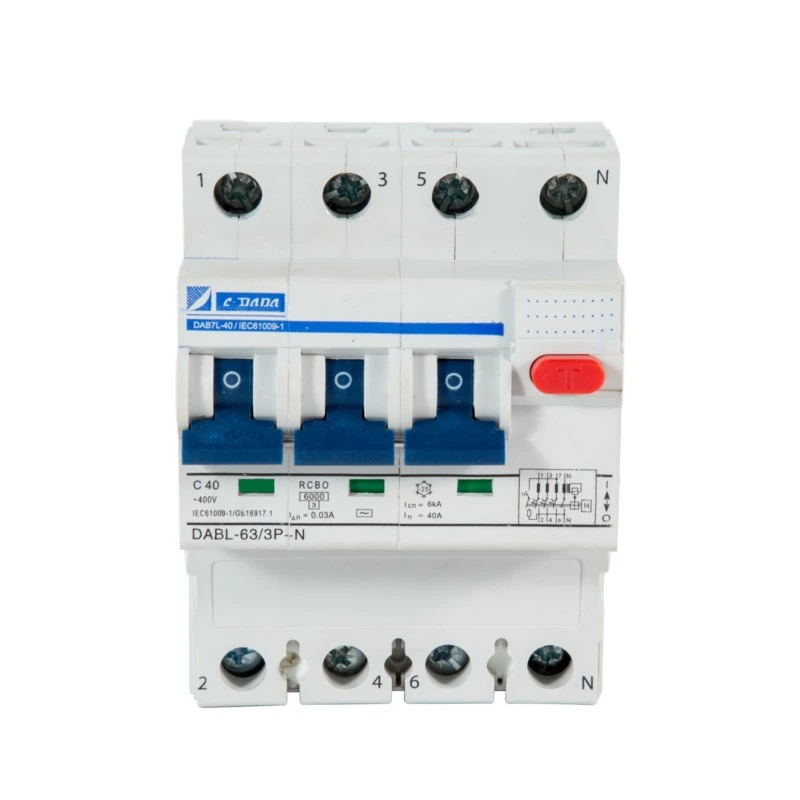

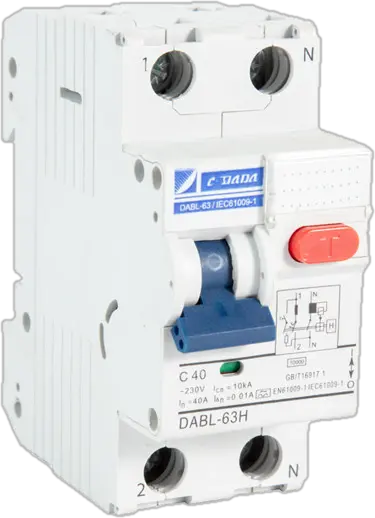

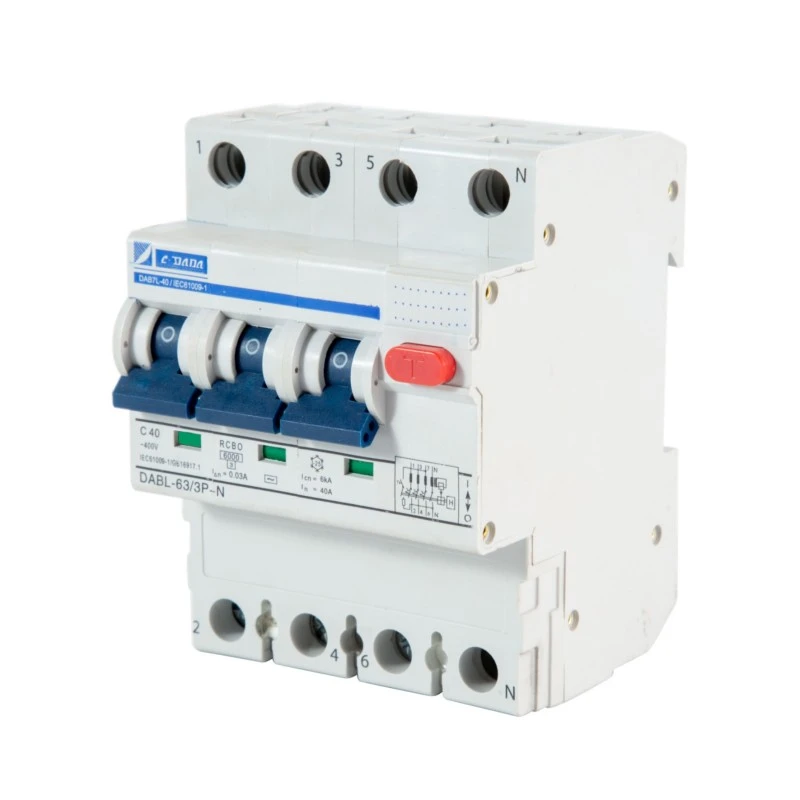

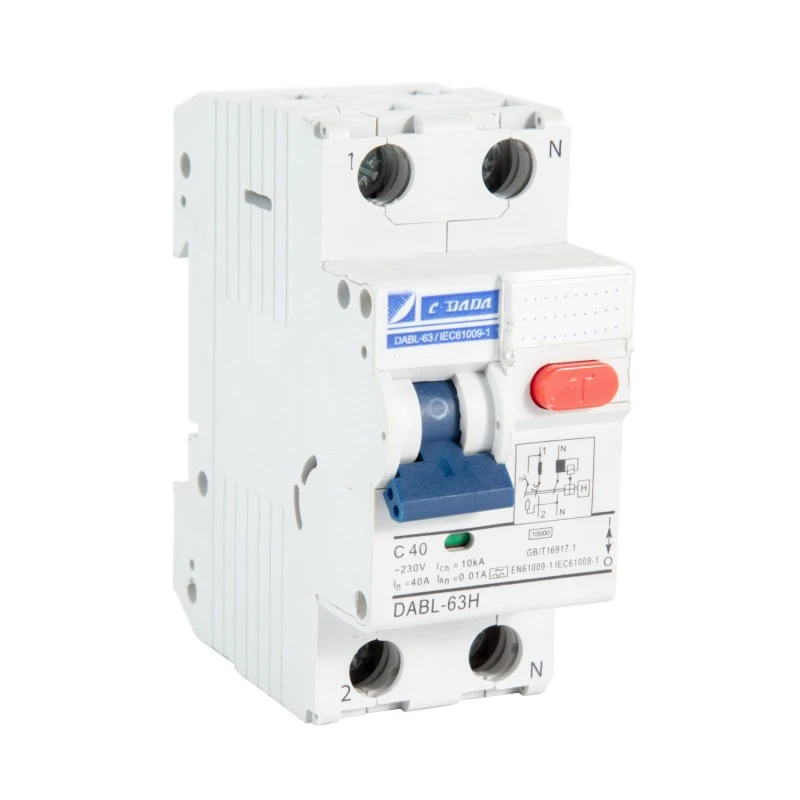

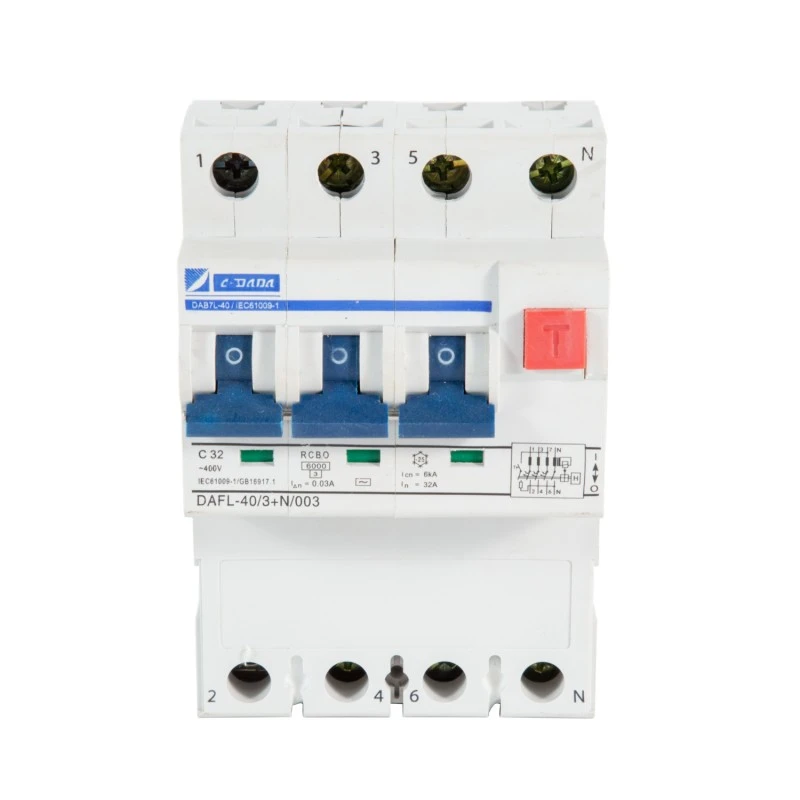

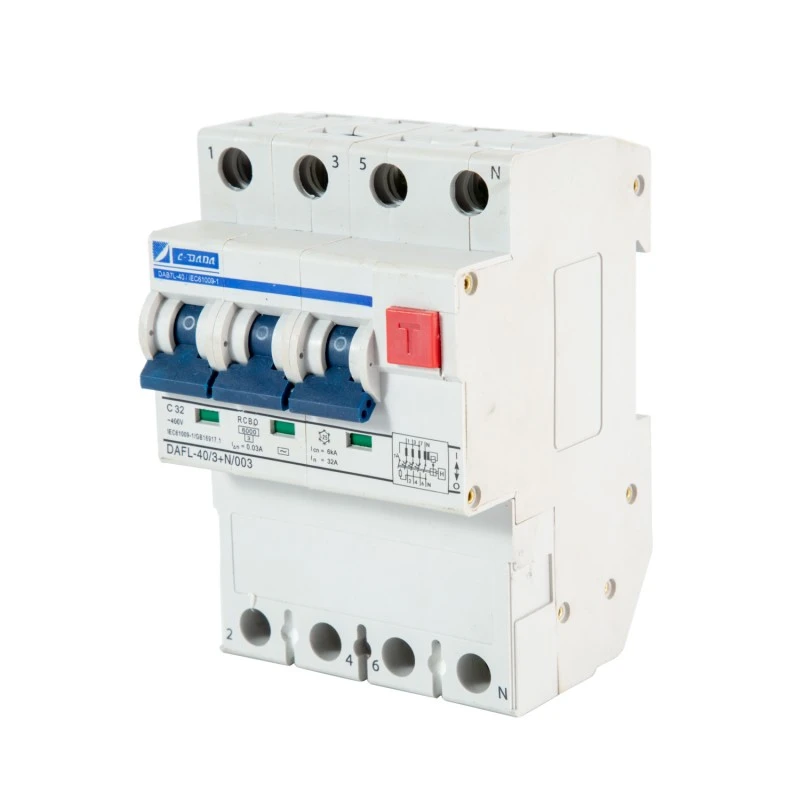

극: 2P(1+N) 또는 4P(3+N)

정격 전류(In): 6~63A(DAB7 플랫폼 기반 일반 범위)

잔류 감도(IΔn): 30mA(개인 보호 표준, 100mA 선택)

비트리핑 전류: 0.5 × IΔn

IΔn에서의 트립 시간: ≤ 0.1s

차단 용량: 6kA

보호 기능:

잔류 전류(누설) – 전자기 감지

★ 과부하 – 바이메탈 열

★ 단락 – 자기 방출

★ 작동 온도: –25°C ~ +40°C

장착: 35mm DIN 레일에 2모듈 너비

주요 특징:

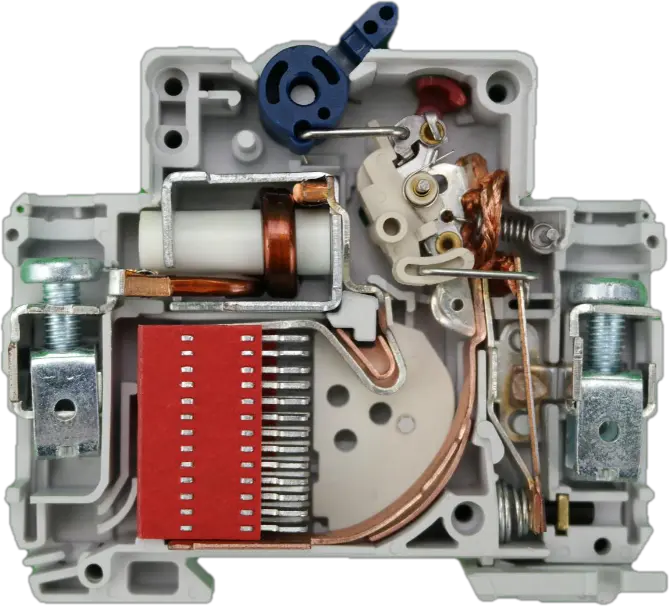

★ 순수 전자기 차동 메커니즘

★ 독립적인 접점 위치 표시(참 ON/OFF/트립 상태)

★ 월별 기능 확인을 위한 “TEST” 버튼

★ 노치형 단자 클램프 → 열 손실 감소, 그립력 강화

★ 은 베어링 접점 → 높은 내구성, 낮은 저항

★ 교차기능 나사(+/-) → 간편한 설치

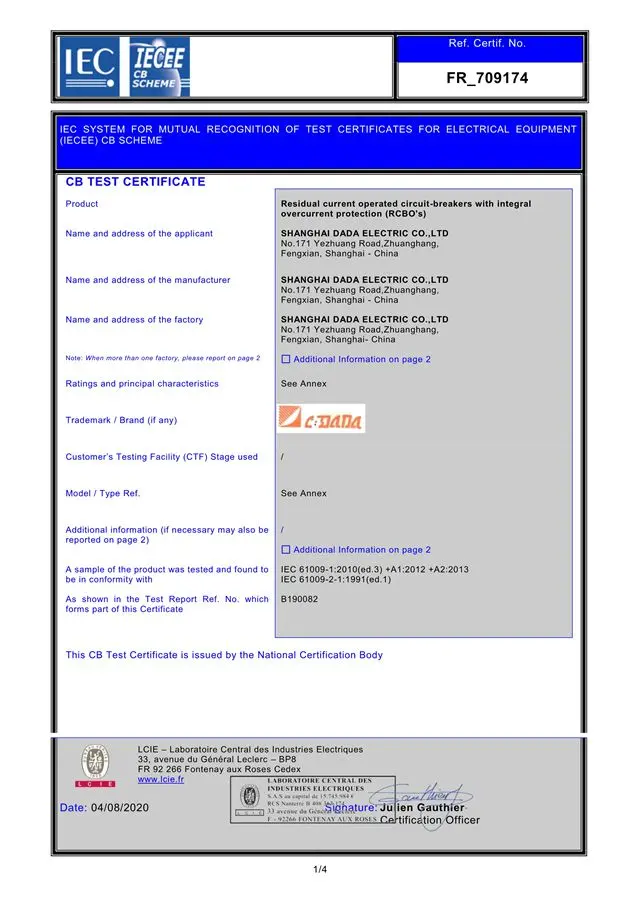

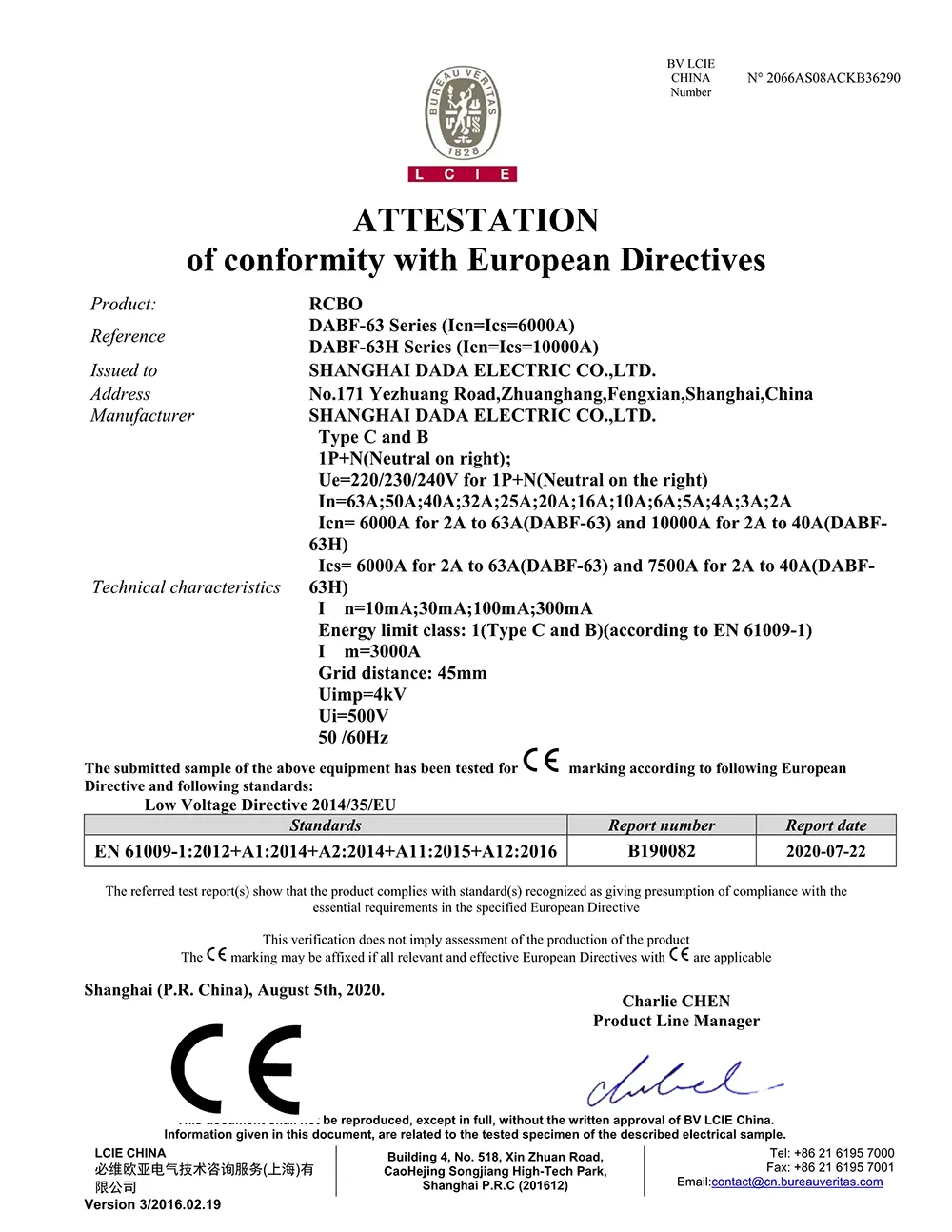

★ 인증: CE, CB(RoHS 준수 소재)

CDADA 전자기 RCBO를 선택하는 이유는 무엇입니까?

★ 전원 없이도 작동 – 항상

전자 RCBO와 달리 2P 4P 전자기 RCBO는 누출을 감지하기 위해 라인 전압이 필요하지 않으므로 중성 장애, 전압 저하 또는 완전한 정전 시 보호를 보장합니다.

★ 열악하거나 원격 위치에 이상적

농촌 지역, 건설 현장, 농장, 터널 및 전자 장치가 오작동할 수 있는 불안정한 그리드가 있는 지역에 적합합니다.

★ 본질적으로 안전 장치

반도체 없음 = 노화 없음, 소프트웨어 오류 없음, EMI 감도 없음. 전자기 물리학이 입증되었습니다.

★ 운영 상태 지우기

독립 접점 표시기는 실제 접점 상태를 표시하므로 유지 관리 및 안전 감사에 매우 중요합니다.

★ 소형 & 신뢰성

2모듈 크기로 패널 공간이 절약되고, 은합금 접점과 견고한 단자가 긴 서비스 수명을 보장합니다.

★ 글로벌 규정 준수

IEC, CE 및 CB 표준 인증을 받아 수출 및 국제 프로젝트에서 신뢰를 받습니다.

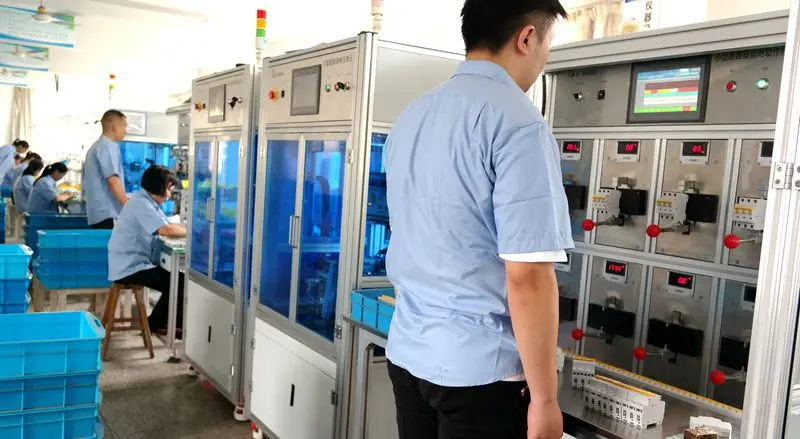

★ 당사 시설에서 출고되는 모든 제품을 100% 검사하는 것이 당사 정책이므로, 당사 시설에서 출고되기 전에 제품이 기능적으로 100% 정확하다는 절대적인 확신을 보장할 수 있습니다.

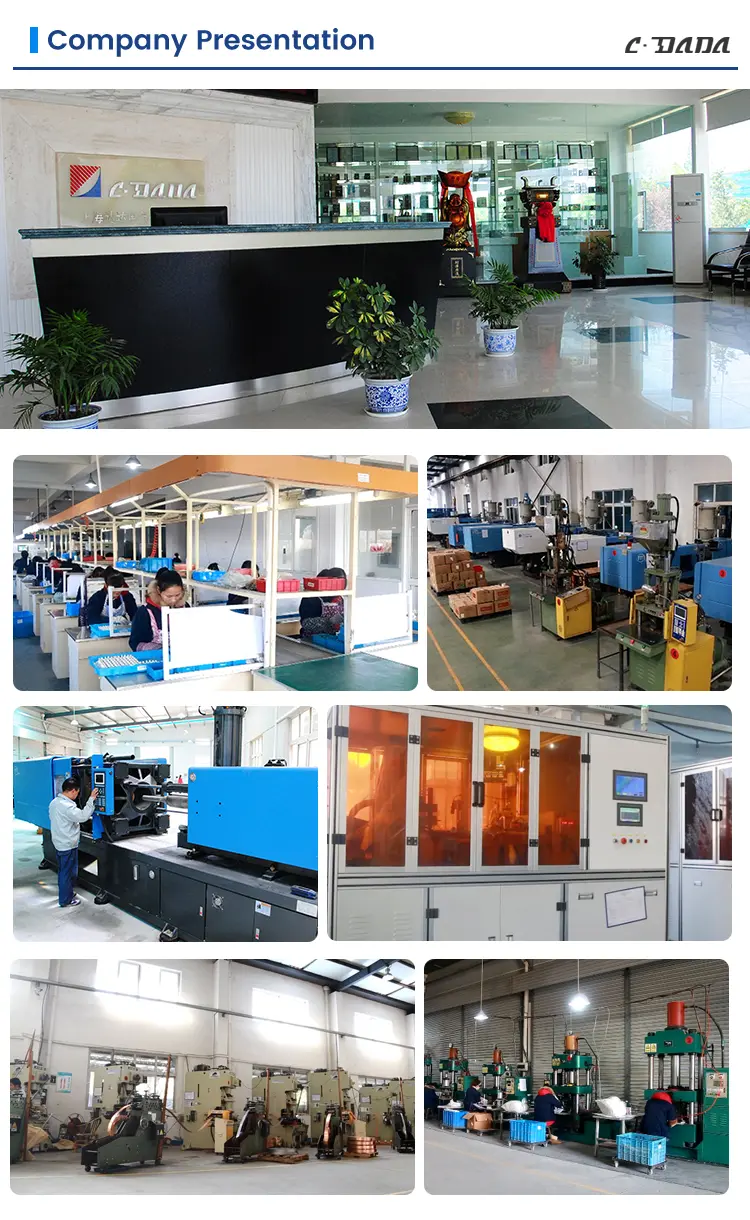

★ 장비, 프로세스, 인력, 인증에 대한 투자를 통해 지속적으로 기술 전문성을 구축해 나가고, 이는 제품에 반영되어 궁극적으로 고객 만족에 도움이 될 것입니다.

일반적인 애플리케이션

농촌전화사업

실외 소켓 및 EV 충전 포인트(기본 레이어)

차고, 지하실 및 작업장(습하고 추운 환경)

TT 접지 시스템(중립 무결성이 좋지 않은 곳)

백업 회로 및 비상 패널

자주 묻는 질문

Q1: 전자 RCBO와 전자기 RCBO의 차이점은 무엇입니까?

A1:

Q2: 이 RCBO는 서지 보호 기능을 제공합니까?

A2: 아니요. 실제 전자기 RCBO에는 전자 부품이 필요한 배리스터나 서지 억제 기능이 포함되어 있지 않습니다. 서지 보호가 필요한 경우 별도의 SPD(서지 보호 장치)와 페어링하세요.

Q3: 개인 충격 방지에 30mA가 충분합니까?

A3: 그렇습니다. 30mA는 주거용 및 상업용 회로에서 직접 접촉에 대한 인명 구조 보호를 위한 IEC 표준 임계값입니다.

Q4: 주소득자 보호로 사용할 수 있나요?

A4: 예. 차단 용량이 6kA인 DABF-63은 소형 배전반, 특히 TT 시스템에서 수신 보호 역할을 할 수 있습니다.

Q5: 전자기 RCBO에 CDADA를 선택하는 이유는 무엇입니까?

A5: CDADA는 다음을 제공합니다.

● 정품 전자기 설계(숨겨진 전자 장치 없음)

● 진정한 0V 작동 기능

● 2모듈 컴팩트한 크기 - 전자기 유형에서는 드물다.

● 안전성 검증을 위한 독립 접점 표시기

● 글로벌 인증(CE/CB) 및 OEM 지원
