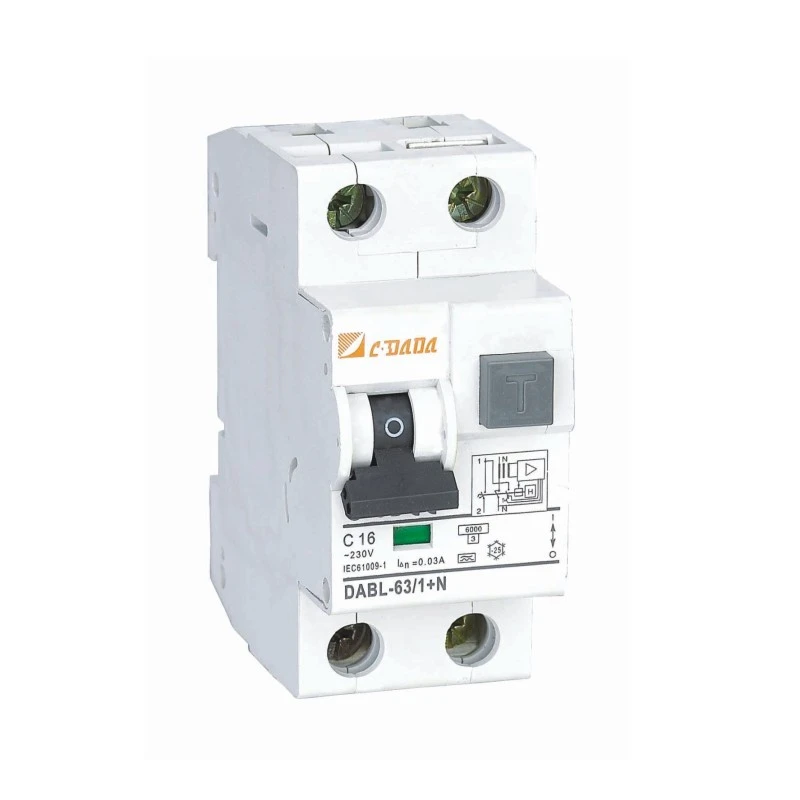

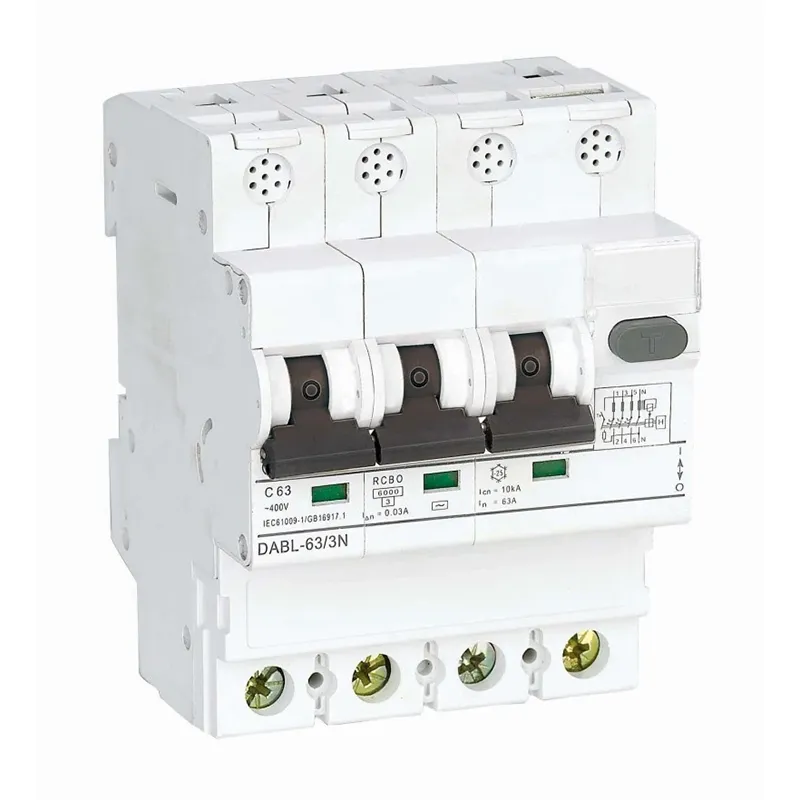

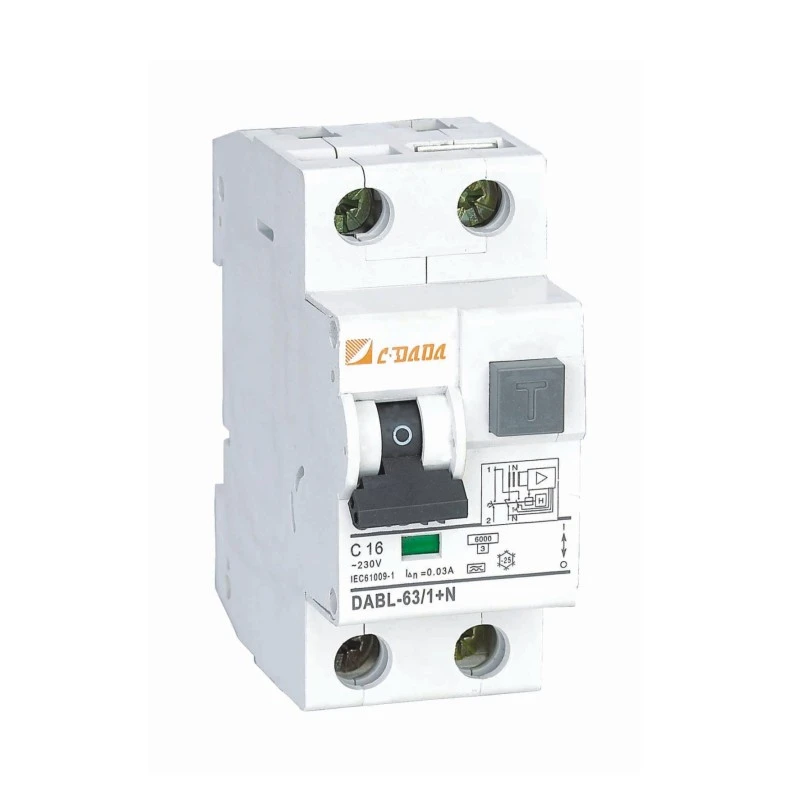

2P 4P 전자식 RCBO

Shanghai DADA Electric CO., LTD가 설계한 과전류 보호 기능을 갖춘 소형 지능형 잔류 전류 회로 차단기인 CDADA DABL-63 2P 4P 전자형 RCBO를 사용하여 최신 전기 설비의 안전을 극대화하세요. 2P(1+N) 및 4P(3+N) 애플리케이션용으로 설계된 이 전자 RCBO는 4가지 기능을 모두 갖춘 보호 기능을 제공합니다.

감전방지(30mA 잔류전류 감지),

과부하 보호,

단락차단(차단용량 6kA),

서지 억제(통합 D급 배리스터).

실외 소켓, 차고 조명, 지하실 회로 및 기기 피더에 이상적인 DABL-63은 CE, CB 및 RoHS 표준을 충족하며 매우 민감한 오류 감지를 위한 전자 차동 모듈을 갖추고 있습니다. 2모듈 DIN 폭, 독립 접점 위치 표시기, –25°C~+40°C 작동 범위를 갖춘 이 제품은 다양한 기후와 주거/상업 환경 전반에 걸쳐 신뢰성을 제공하도록 제작되었습니다.

주요 사양

모델: DABL-63 시리즈

유형: 전자 RCBO(과전류 보호 기능이 있는 잔류 전류 차단기)

극: 2P(1+N) 또는 4P(3+N)

정격 전류(In): 일반적으로 6~63A(DAB7-63 플랫폼 기반)

잔류감도(IΔn): 30mA(개인보호기준)

차단 용량: 6kA,10kA

보호 기능:

잔류 전류(누설)

과부하(열)

단락(전자기)

서지 과전압(내장 D급 배리스터를 통해)

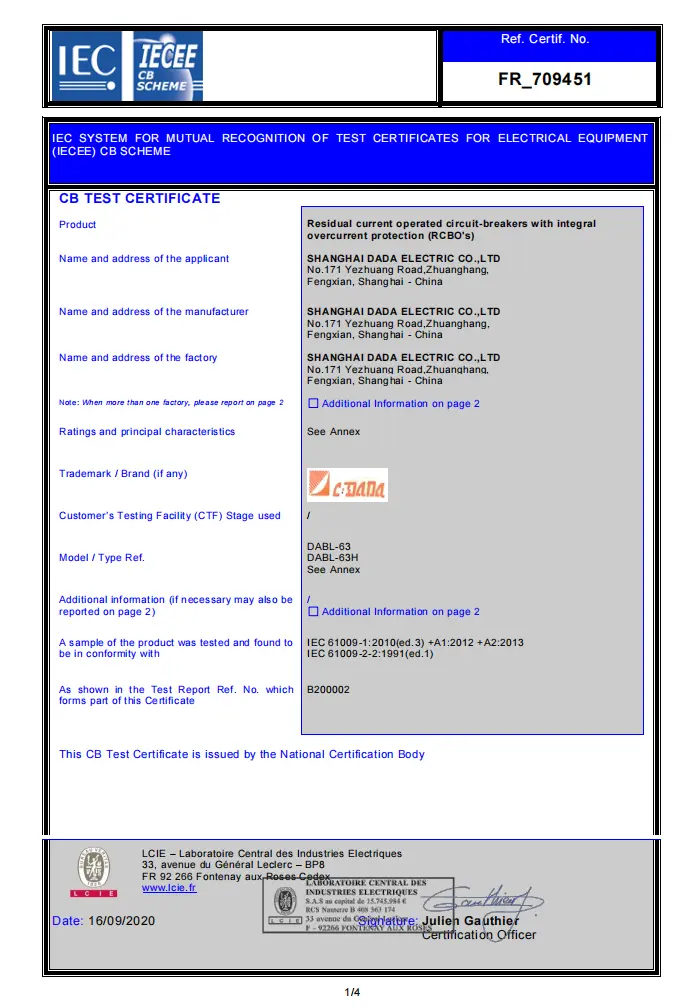

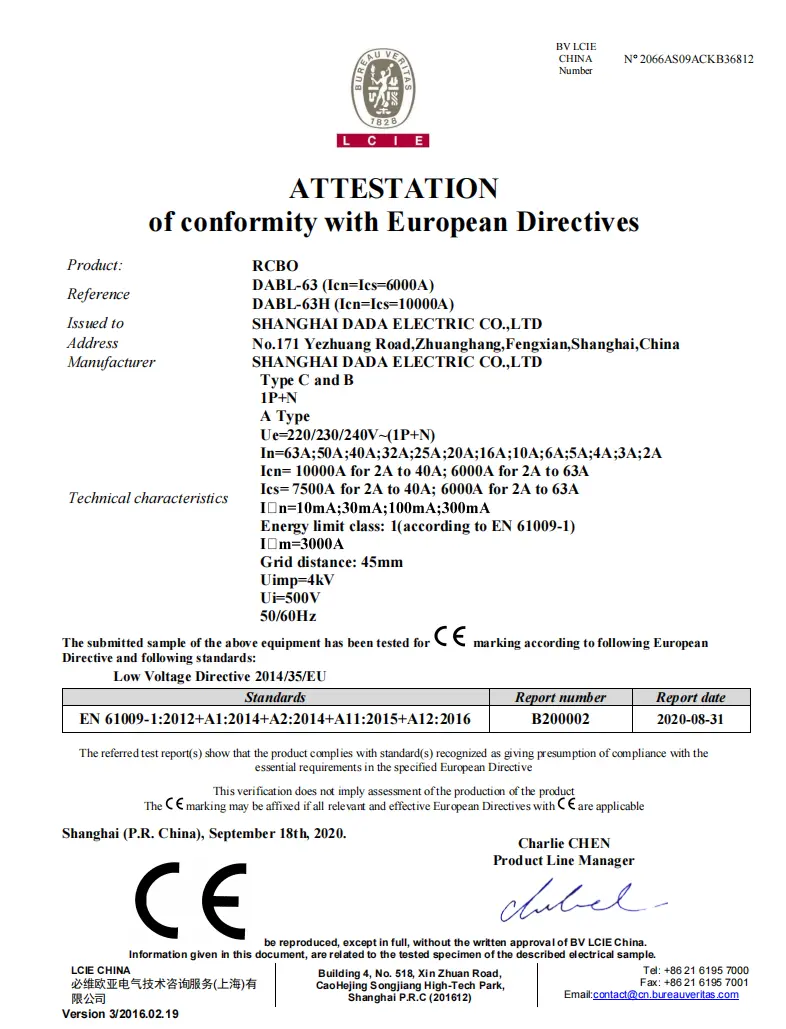

인증: CE, CB, RoHS

작동 온도: –25°C ~ +40°C

장착: 35mm DIN 레일에 2모듈 너비

기술 데이터 시트

주요 특징:

★ 전자 차동 모듈 → 고감도 & 빠른 응답

★ 독립 접점 표시기(실제 ON/OFF/트립 상태 표시)

★ 월별 기능 확인을 위한 “TEST” 버튼

★ 노치형 단자 클램프 → 발열 감소, 그립감 강화

★ 교차 기능 나사(+/-) → 설치가 더 쉬움, 부품 떨어짐 없음

★ 은 함유 접점 합금 → 수명 연장, 저항 감소

CDADA 전자 RCBO를 선택하는 이유는 무엇입니까?

★ 2개 모듈의 올인원 보호

별도의 MCB + RCCB + 서지 보호기를 대체하여 공간, 비용 및 배선 복잡성을 절약합니다.

★ 서지 억제로 안전성 강화

DAB7-63 시리즈의 차동 보호 전자 모듈, D 클래스 배리스터 및 통합 회로 차단기가 결합된 회로는 잔류 전류(누설 전류), 단락으로부터 4가지 유형의 보호를 보장합니다. 과부하 및 서지 과전압.

★ 실제 상태 가시성

표준 차단기와 달리 독립 접점 표시기는 핸들을 수동으로 ON으로 잡은 경우에도 실제 접점 상태를 표시합니다.

★ 설치 친화적인 디자인

● 넓은 온도 범위 → 난방이 되지 않는 차고나 뜨거운 다락방에 적합

● 노치 단자 → 안전한 저저항 연결

● 듀얼 드라이브 나사 → 평면 또는 Phillips 도구와 함께 작동

★ 글로벌 인증

CE, CB 및 RoHS 승인은 유럽, 아시아, 아프리카 등지에서 규정 준수를 보장하므로 수출 패널에 이상적입니다.

★ 고위험 구역에 적합

충격과 화재 위험이 높은 실외 콘센트, 습한 지역, 차고 및 지하실에 권장됩니다.

★ 남미, 유럽, 아시아 및 호주뿐만 아니라 러시아 및 유럽 국가로의 배송 경험이 다년간 축적된 CDADA가 귀하를 책임져 드립니다!

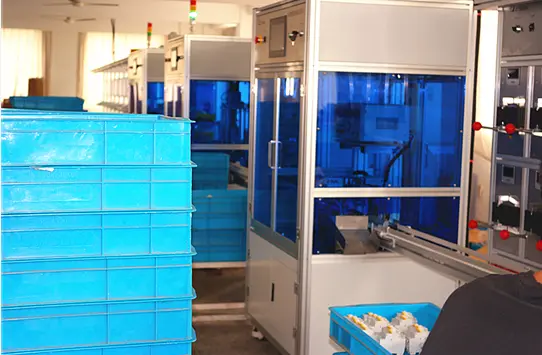

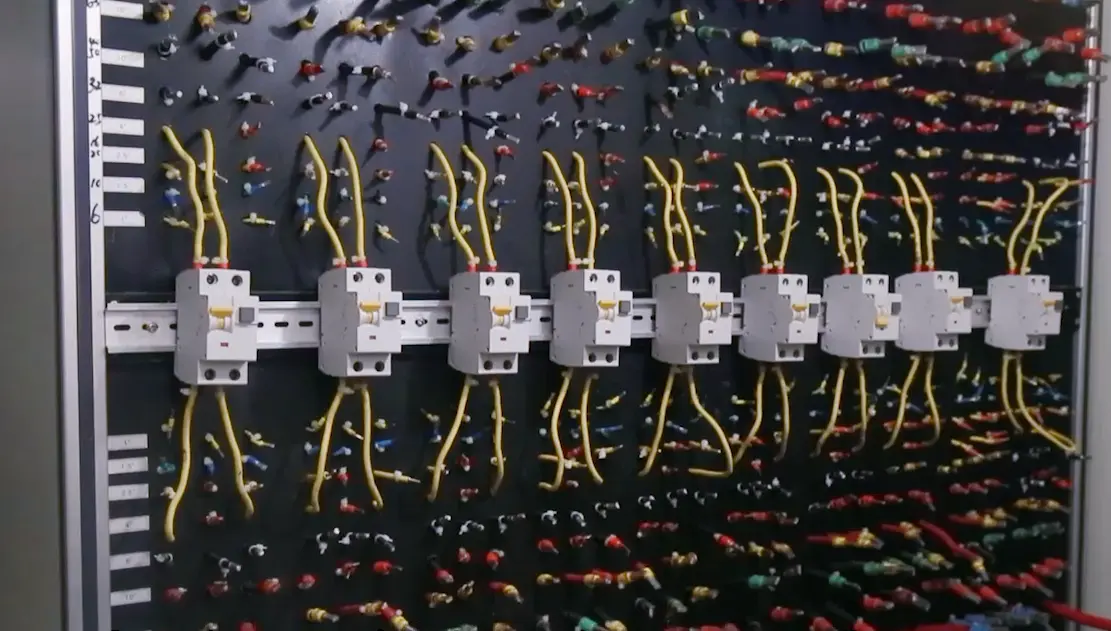

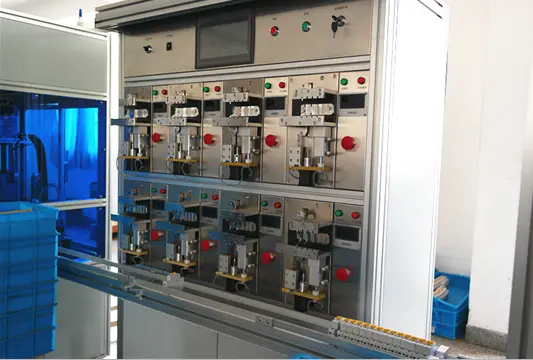

★ 당사 시설에서 출고되는 모든 제품을 100% 검사하는 것이 당사 정책이므로, 당사 시설에서 출고되기 전에 제품이 기능적으로 100% 정확하다는 절대적인 확신을 보장할 수 있습니다.

★언제든지 방문해주실 수 있어서 기쁩니다! 이것이 생산 시간과 프로세스 처리량을 완벽하게 제어할 수 있는 유일한 방법입니다.

일반적인 애플리케이션

실외 소켓: 정원 도구, EV 충전기, 휴일 조명용

차고 및 지하실 조명: 습하고 추운 환경

기기 회로: 세탁기, 식기 세척기, 냉장고

작업장의 힘: 도구와 수분이 공존하는 곳

주거용 서브패널: 컴팩트한 다중 보호 솔루션

자주 묻는 질문(FAQ)

Q1: RCCB와 RCBO의 차이점은 무엇입니까?

A1: RCCB는 잔류(누설) 전류만 감지하며 과부하나 단락으로부터 보호하지 않습니다. RCBO(예: DABL-63)는 RCCB + MCB를 하나의 장치에 결합하여 누출 + 과부하 + 단락 보호 기능을 제공합니다.

Q2: 이 RCBO는 실제로 서지로부터 보호합니까?

A2: 네! 여기에는 표준 RCBO에서는 보기 드문 기능인 일시적인 과전압(예: 번개 또는 스위칭 서지)을 억제하는 내장형 D급 배리스터가 포함되어 있습니다.

Q3: 전자기 RCBO 대신 전자 RCBO를 선택하는 이유는 무엇입니까? A3:

● 전자 RCBO는 더 높은 감도와 더 작은 크기를 제공하며 추가 기능(예: 서지 보호)을 통합할 수 있습니다.

● 작동하려면 선간 전압이 필요하므로 중성선을 신뢰할 수 없는 경우에는 적합하지 않습니다.

● 전자기 유형은 0V에서 작동하지만 크기가 더 크고 스마트 기능이 부족합니다.
→ 안정적인 주거용 그리드의 경우 DABL-63과 같은 전자 RCBO가 최적입니다.

Q4: 개인 보호를 위해 30mA가 충분합니까?

대답4: 그렇습니다. 30mA는 주거용 회로에서 생명을 구하는 충격 방지를 위한 국제 표준(IEC) 임계값입니다.

Q5: 전자 RCBO용으로 CDADA를 선택하는 이유는 무엇입니까?

A5: CDADA가 뛰어난 이유는 다음과 같습니다.

● 진정한 4-in-1 보호(누설 + 과부하 + 단락)

● 컴팩트한 2모듈 디자인으로 패널 공간 절약

● 독립적인 접점 표시로 정확한 상태 보장

● 글로벌 인증(CE/CB/RoHS)

● OEM 지원: 일관된 품질, 영어 지원, 대량 가격
