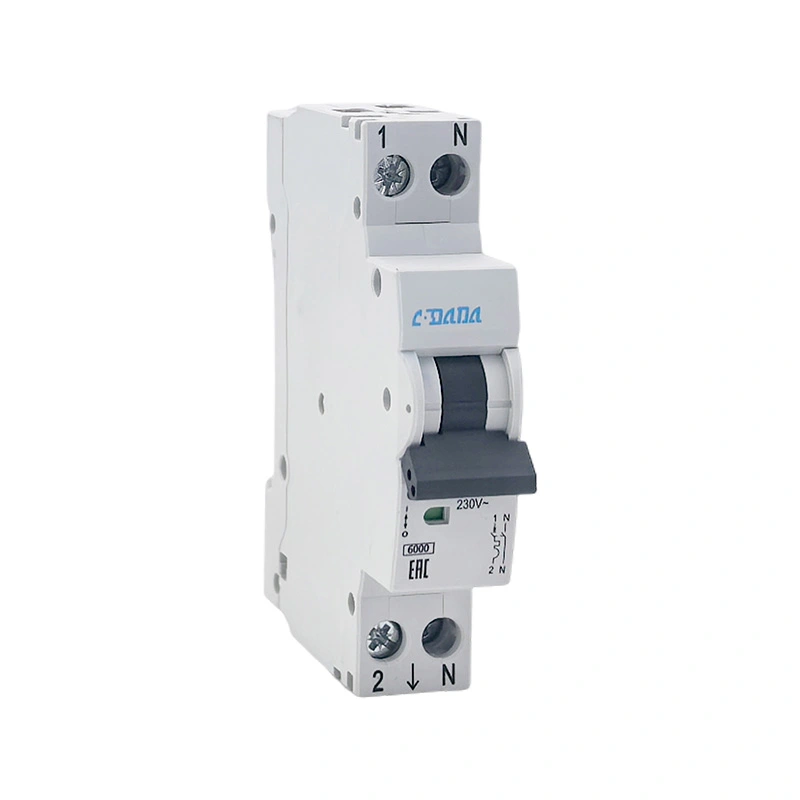

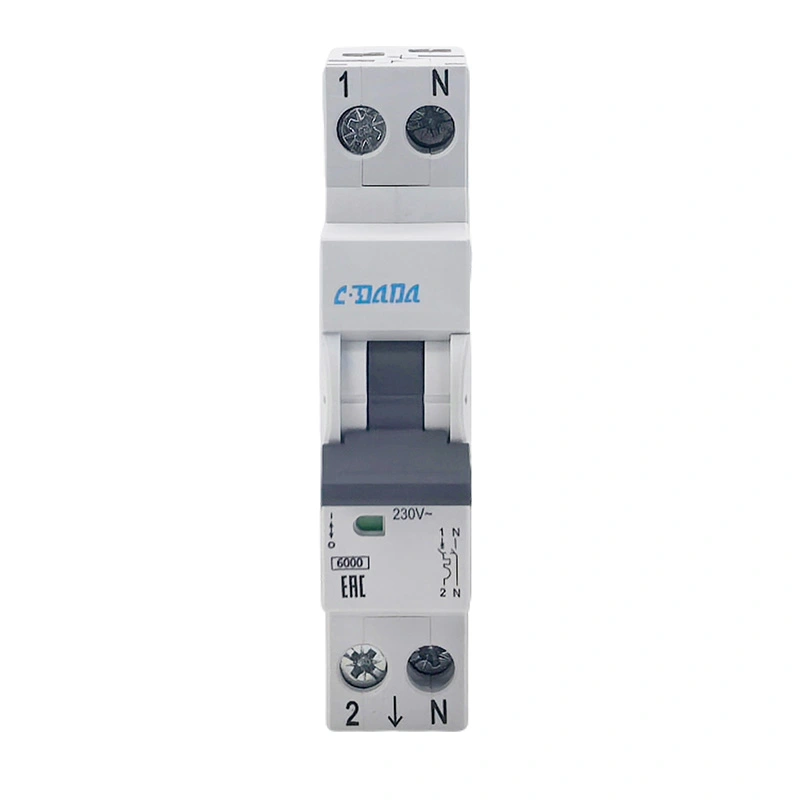

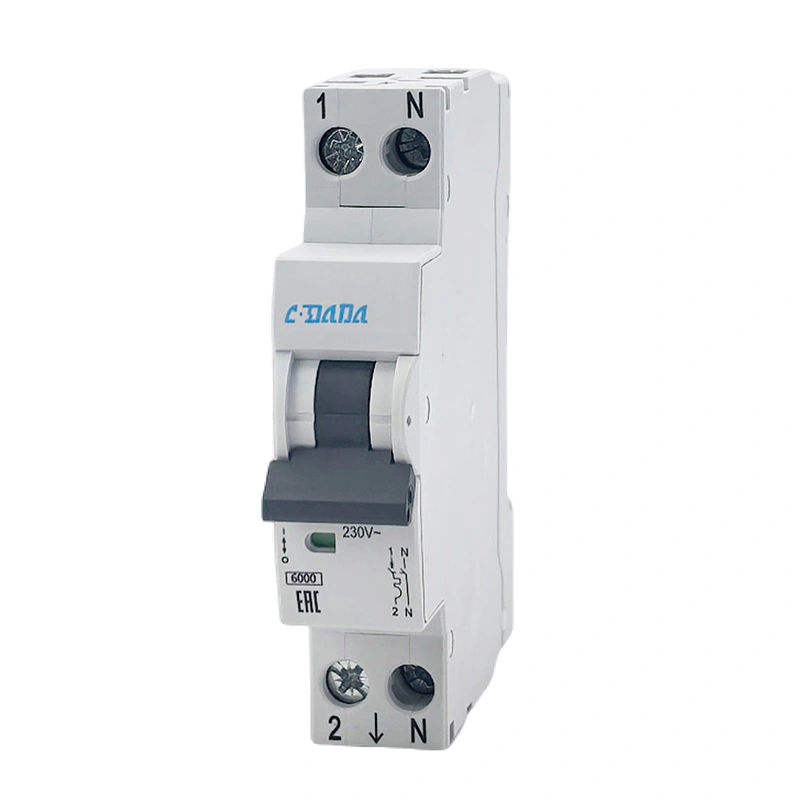

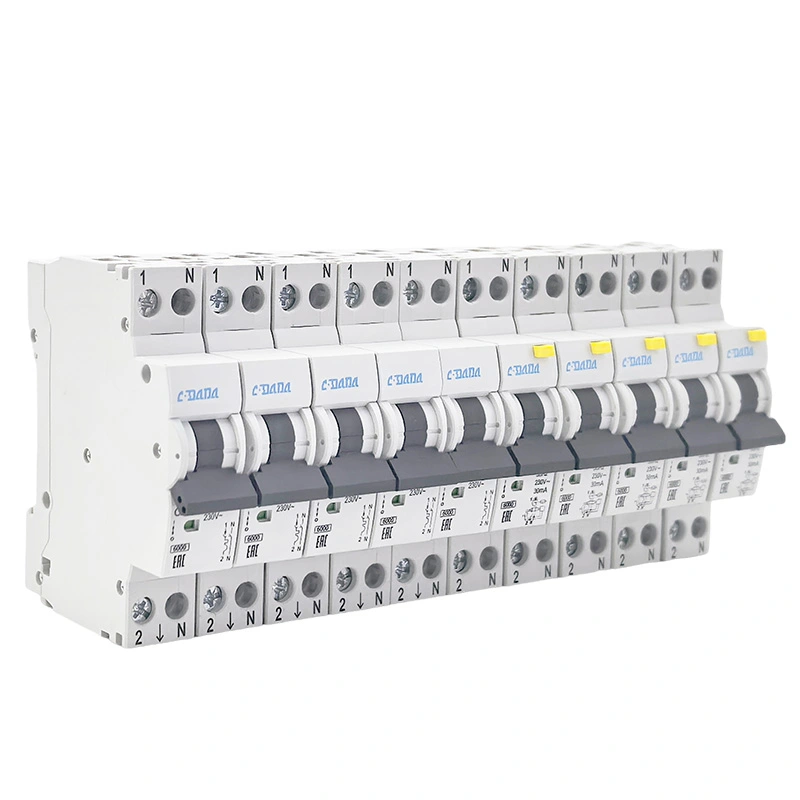

소형 회로 차단기 DPN 6KA

Model:DAB7N

CDADA 소형 회로 차단기 DPN 6KA는 안전한 가정용 및 상업용 회로 보호를 위해 IEC60898-1을 준수하는 고품질 1P+N 소형 회로 차단기인 대량 조달에 적합합니다. 이중 브레이크 포인트 설계와 안정적인 열 자기 트리핑을 사용하며 DIN 레일에 설치가 쉽고 유지 관리가 간단합니다. 안정적인 구조와 긴 수명을 결합하여 다양한 저전압 전력 시스템에 안전한 전원 공급을 보장합니다.

문의 보내기

제품 설명

CDADA DAB7N 소형 회로 차단기 DPN 6KA는 40년 이상의 경험을 보유한 신뢰할 수 있는 제조업체인 Shanghai DADA Electric이 독자적으로 개발한 전문 1P+N 이중 차단 소형 회로 차단기입니다. 6kA의 높은 차단 용량, 동기 운전 및 N극 "선제 후 차단" 설계로 아크 소화 성능을 효과적으로 향상시키고 회로와 장비를 안전하게 보호합니다. 배전함, 가정 장식, 상업용 전원 및 조명 회로에 널리 사용되며 글로벌 바이어, 유통업체 및 OEM 고객이 가장 먼저 선택하는 제품입니다.

Miniature Circuit Breaker DPN 6KA

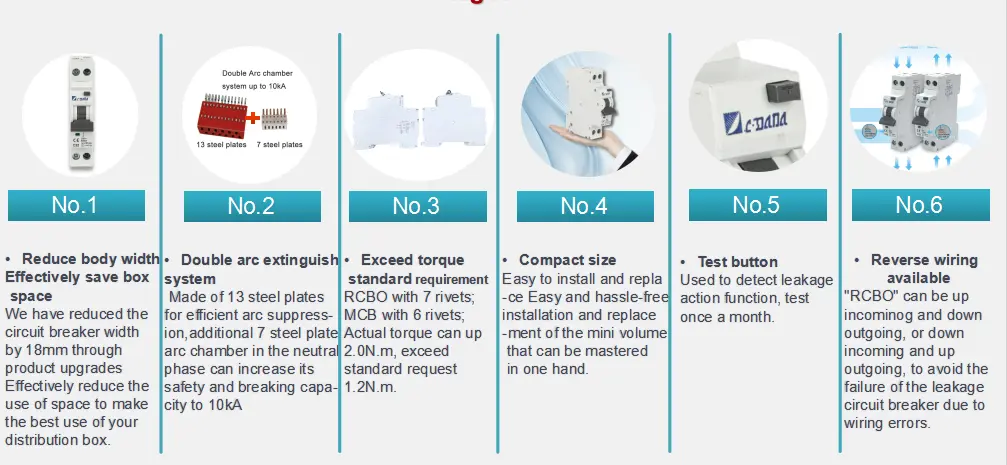

MCB DPN 6KA의 장점은 무엇인가요?

★ 1P+N DPN 구조, 이중 브레이크 포인트, 더 안전하고 신뢰할 수 있음

★ N극이 먼저 만들어지고 나중에 끊어져 아크 차단 능력이 향상됩니다.

★ 6kA 실제 차단 용량, 강력한 단락 보호

★ 컴팩트한 17.8mm 너비로 캐비닛 공간 절약

★ 다양한 부하에 사용할 수 있는 B/C 트리핑 곡선

★ IP20 보호 등급, 만져도 안전함

★ 넓은 배선 범위: 1–25mm² 유연한 케이블

★ DIN 레일 장착, 빠르고 안정적인 설치

★ 가는곳마다 온도 저항: -25℃~+50℃

★ 최대 20,000회에 달하는 긴 기계적 수명

Miniature Circuit Breaker DPN 6KA

응용

CDADA 소형 회로 차단기 DPN 6KA는 다음 분야에서 널리 사용됩니다.

★ 주거용 건물, 아파트, 빌라, 가정 장식

★ 사무실, 상점, 호텔, 학교, 병원

★ 조명회로, 전원소켓, 소형전력기기

★ 가전제품: 온수기, 에어컨, 전기 히터

★ 기존 회로 재구성 및 분전함 업그레이드

★ 상업용 및 민간용 저전압 배전 시스템

기술적인 매개변수 테이블

목	사양
모델	DAB7N-40
제품명	MCB DPN 6KA
기준	IEC60898-1
폴란드	1P+N(2P)
차단 용량	6kA
정격전류	6A,16A,20A,25A,32A,40A
정격전압	AC 220/230/240V
빈도	50/60Hz
트리핑 곡선	비/씨
절연 전압	500V
임펄스 전압	4kV
보호 등급	IP20
기계적 수명	20,000회
전기적 수명	6,000회
터미널 토크	1.5N·m
배선 용량	1~25mm²
작동 온도	-25℃ ~ +50℃
치수	82.5×73.2×17.8mm

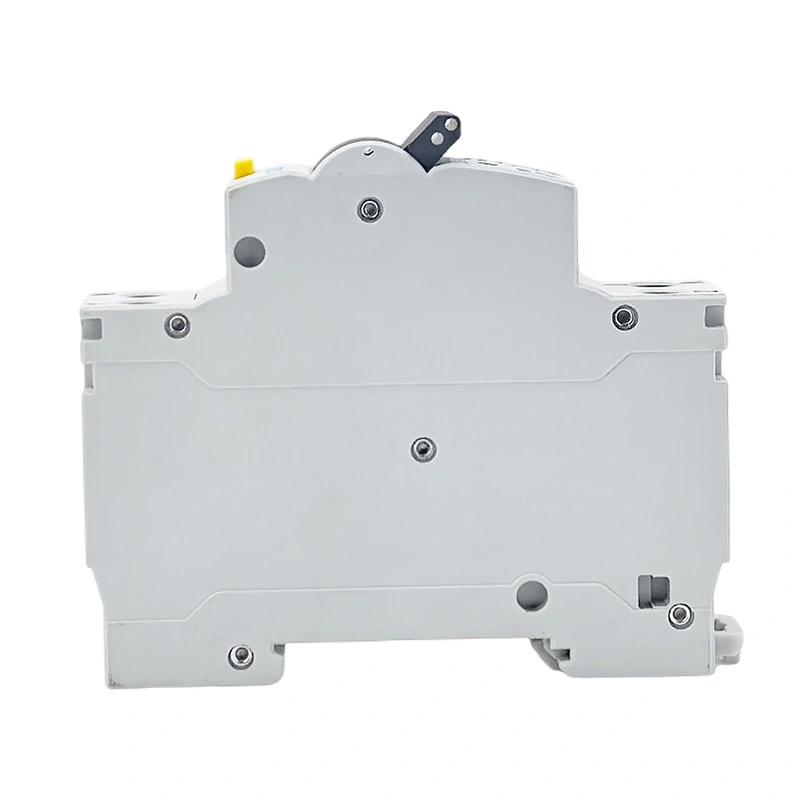

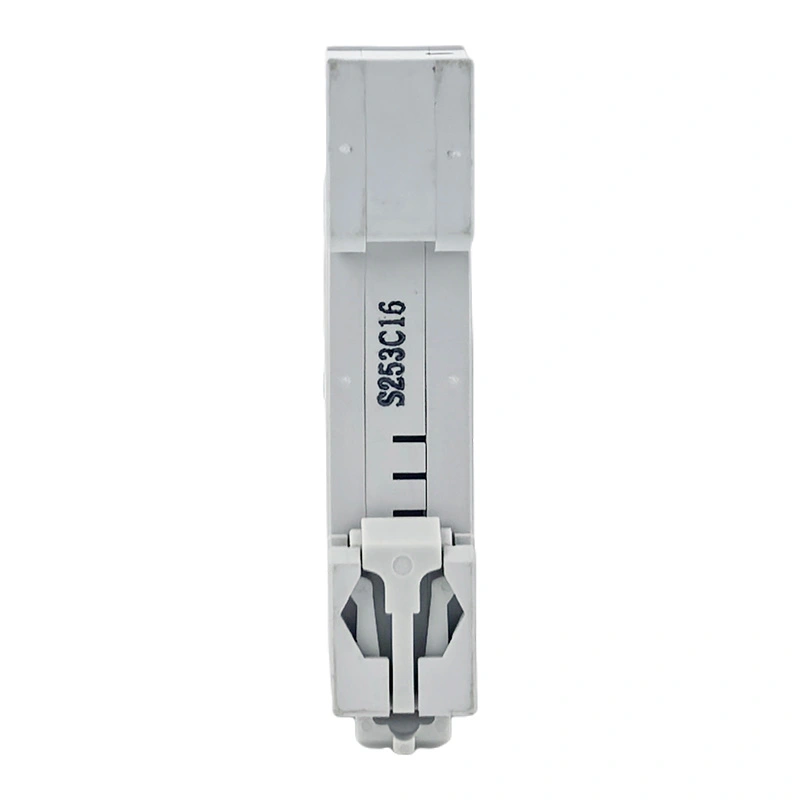

외형 치수

★ 길이: 82.5mm

★ 높이: 73.2mm

★ 너비: 17.8mm(표준 1모듈 너비)

★ 장착: 35mm DIN 레일

★ 배선: 1–25mm² 유연/강성 케이블에 적합

★ 버스바 두께: 0.8~2mm

Miniature Circuit Breaker DPN 6KA

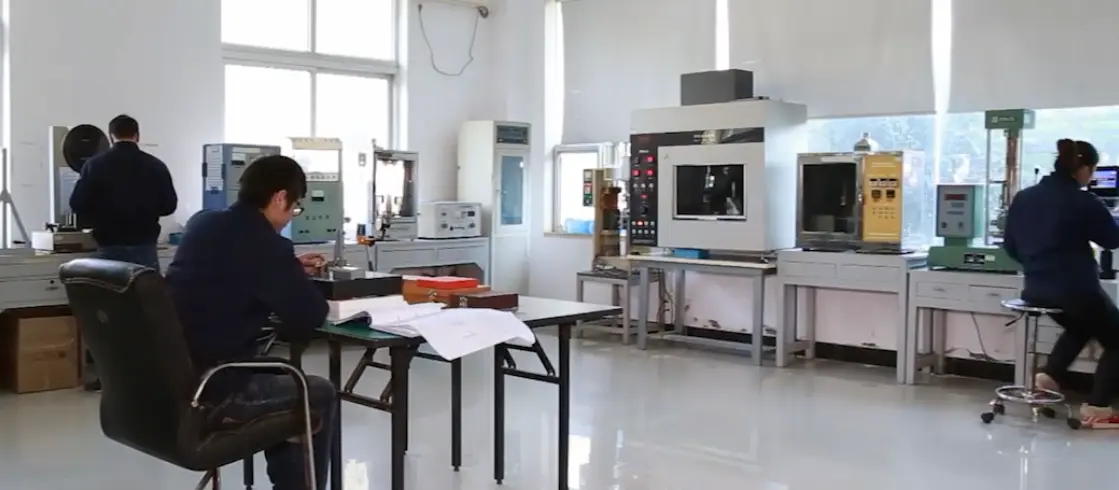

표준시험항목

★ 1.13무트립 테스트(≥1시간)에서

★ 1.45트립 테스트 중(<1시간)

★ 2.55과부하 동작 테스트 중

★ 자기 순시 트립 테스트(B/C 곡선의 경우 3In/5In)

★ 유전체 내전압 시험

★ 온도 상승 테스트

★ 단락차단용량 시험(6kA)

★ 기계 및 전기 수명 테스트

★ 고온 및 저온 작동 테스트

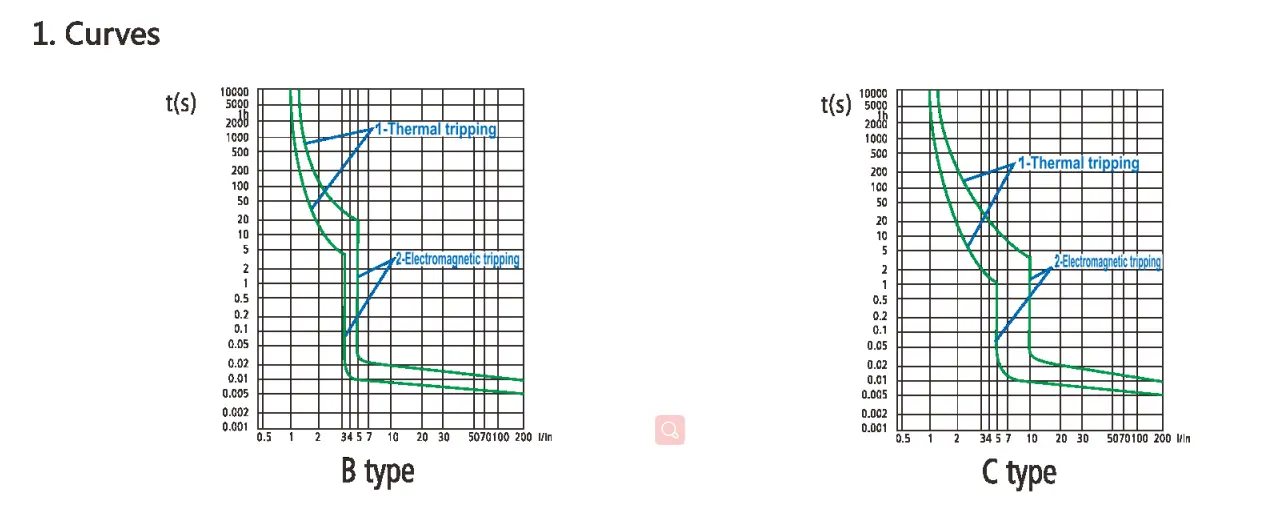

트리핑 특성 곡선

IEC 60898-1

Miniature Circuit Breaker DPN 6KA

자기 방출

회로 단락이 발생하면 철심이 있는 자석에 의해 순간 트립이 발생합니다. IEC60898 표준에 따라 이 제품은 B, C, D의 세 가지 유형으로 나눌 수 있습니다.

	테스트 전류	트리핑 시간	응용
B 곡선	3ln 5ln	0.132A)	유형 B는 활성 부하에만 적용 가능합니다. - 전기 히터 - 온수기 - 전기 보일러
C 곡선	5인치 10인치	0.132A)t<0.1초	유형 C는 일반 부하에 적합합니다. -램프 -전원 소켓 -소형 동력 모터
