잔류전류 동작형 AC형 차단기

Shanghai DADA Electric CO., LTD가 설계한 잔류 전류 작동 기능이 있는 CDADA DAM1L AC 유형 회로 차단기로 글로벌 안전 표준을 충족하세요. 정현파 AC 접지 결함에 대해서만 안정적인 보호를 위해(IEC 60755 기준)

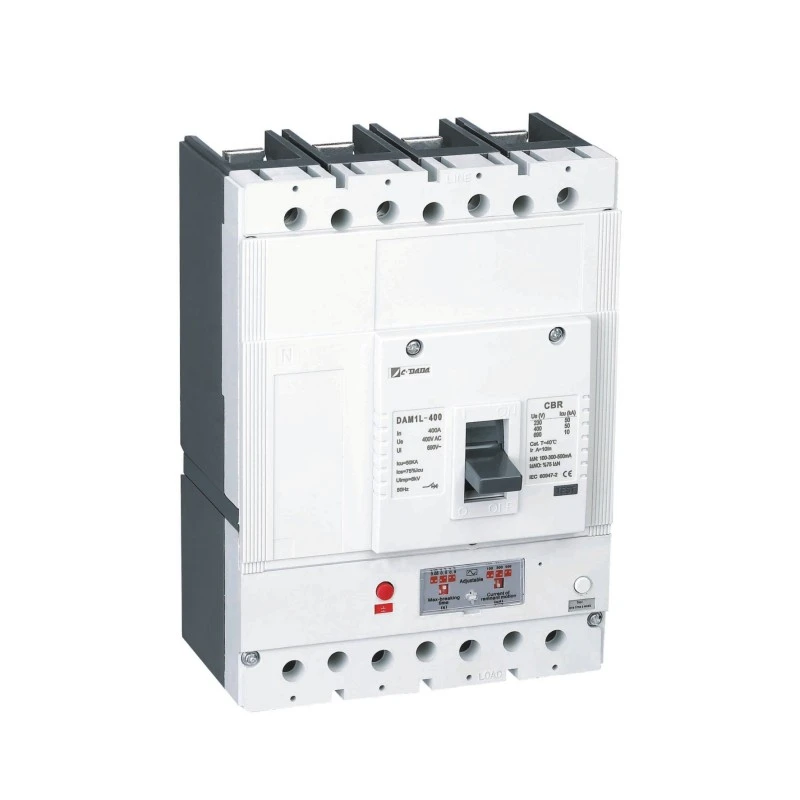

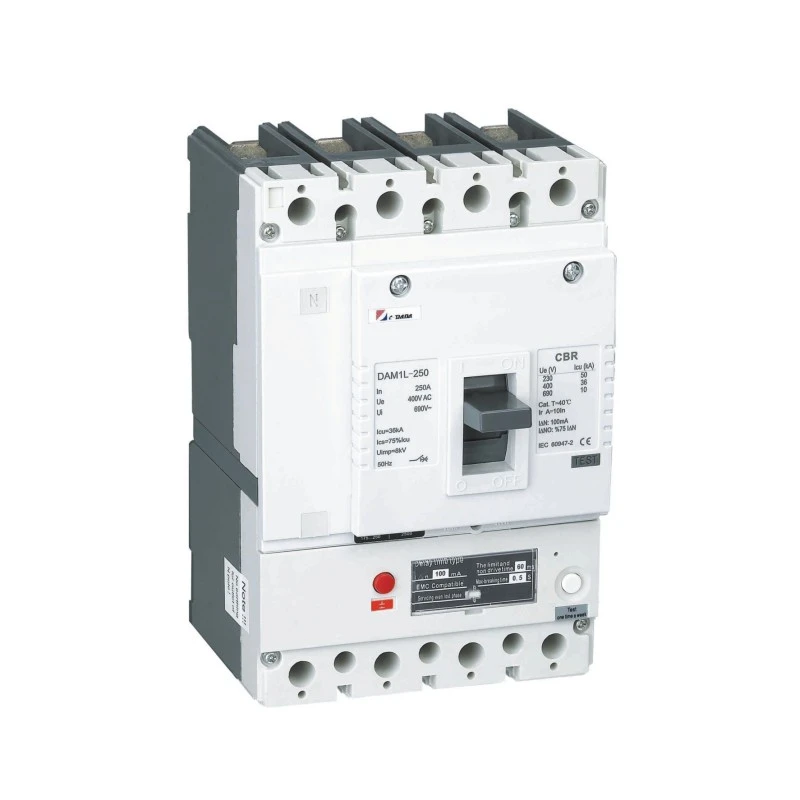

400V/415V에서 정격 10A~500A의 4P 성형 케이스 차단기로 설계된 이 제품은 과부하, 단락 및 잔류 전류 보호 기능을 하나의 소형 장치에 통합합니다. CE, CB 및 SEMKO 인증을 받은 DAM1L은 표준 주거용 배선, 조명 회로 또는 전자 드라이브가 없는 모터 부하와 같이 순수 AC 누출 감지만으로 충분한 애플리케이션에 이상적입니다.

조정 가능한 IΔn(30mA~1000mA), 다상 전원 전자 장치(50V까지 작동) 및 강력한 아크 분리를 통해 AC 유형 RCD 요구 사항을 엄격하게 준수하면서 건물, 터널 및 기반 시설에서 안전한 성능을 제공합니다.

주요 사양

주요 특징:

★ 다상 전원 RCD 회로 → ≥50V에서 작동

★ 푸시-테스트 버튼

★ 별도의 주 접점과 아크 접점

★ 조정 가능한 마그네틱 트립(0.8–1.0×In)

★ 강력한 EMI 내성

★ 전체 액세서리 지원(션트 트립, 보조 접점, 회전 핸들)

CDADA AC 유형 CBR을 선택하는 이유는 무엇입니까?

★ 진정한 AC ​​유형 준수

"범용" A형 장치와 달리 CDADA의 AC형 CBR은 정현파 AC 누출에만 최적화되어 전자 부하(예: VFD, SMPS)가 없는 경우 더 높은 비용 효율성을 제공합니다.

★ 오류 방지 전원 설계

RCD 전자 장치는 모든 위상에서 전력을 끌어와 단상 손실이나 심각한 저전압 시에도 작동을 보장합니다. 이는 단상 구동 경쟁사에 비해 중요한 이점입니다.

★ 이중 안전 역할

● 30mA: 개인 충격 보호를 위한 IEC 충족

● 100mA~1000mA : 케이블, 정션박스 절연불량 화재 예방

★ 현장 조정 가능한 보호

설치 조건에 맞게 감도와 시간 지연을 조정하여 규정 준수를 유지하면서 불필요한 트립을 방지합니다.

★ 산업 등급 통합

MCCB와 RCD를 하나의 밀폐형 장치에 결합하여 공간을 절약하고 배선 오류를 줄이며 완벽한 조정을 보장합니다.

★ 전 세계적으로 인정됨

CE, CB 및 SEMKO를 통해 유럽, 중동, 아프리카 및 아시아 전역에서 사용하도록 승인되었으므로 수출 지향적인 패널 제조업체에 이상적입니다.

★ 당사의 제품은 여러 국가의 전력망 프로젝트, 산업 플랜트, 상업용 건물 및 인프라 프로젝트에 공급되었습니다.

★ 우리는 R&D에 지속적으로 투자하고, 글로벌 표준과 시장 동향을 모니터링하며, 업계 전문가와 협력하여 제품 포트폴리오를 업그레이드합니다.

일반적인 애플리케이션

주거용 건물: 전자 장치가 없는 주 패널 또는 하위 회로(조명, 소켓)

상업용 조명: 사무실 천장 회로, 복도 조명

기존 모터 부하: 펌프, 팬, 압축기(비VFD 구동)

인프라: 터널 조명, 거리 캐비닛, 엘리베이터 기계실

비용에 민감한 프로젝트: A형 RCD가 불필요하고 과도하게 지정된 경우

FAQ

Q1: 잔류 전류 장치에서 "AC TYPE"은 무엇을 의미합니까?

A1: AC TYPE CBR은 부드러운 정현파 교류 잔류 전류(예: 히터 또는 모터의 절연 손상)에만 반응합니다. 휴대폰 충전기나 LED 드라이버와 같은 전자 제품의 맥동 DC는 감지하지 못합니다. 그러한 하중이 있는 경우 A형을 사용하십시오.

Q2: 이 AC CBR 63A를 가정용 소켓 회로에 사용할 수 있습니까?

A2: 회로에 전자 장치(예: 백열등이나 구식 주전자와 같은 순수 저항성 부하)가 없는 경우에만 해당됩니다. TV, 노트북 또는 LED 조명이 있는 현대 가정의 경우 대신 A형 RCD를 선택하세요.

Q3: A형 대신 AC형을 선택하는 이유는 무엇입니까?

A3: 순수 AC 환경에서는 비용이 저렴하고 잘못된 트립에 대한 내성이 높습니다. 시스템에 정류기, 인버터 또는 스위치 모드 전원 공급 장치가 없으면 AC 유형이 충분하고 더 경제적입니다.

Q4: 한 단계가 실패하면 작동합니까?

대답4: 그렇습니다! RCD 회로는 다중 위상 공급으로 전원이 공급되므로 위상 손실이나 전압이 50V로 떨어지는 동안에도 활성 상태를 유지하여 지속적인 누출 보호를 보장합니다.

Q5: 잔류 전류 작동 기능이 있는 AC 유형 회로 차단기에 CDADA를 선택하는 이유는 무엇입니까?

A5: CDADA는 다음을 제공합니다.

● 진정한 IEC 60755 규격 AC 유형 설계

● MCCB + RCD가 하나의 장치에 통합됨(호환성 문제 없음)

● 신뢰성을 위한 다상 전력 전자 장치

● IΔn 및 시간지연 현장 조정 가능

● OEM 친화적인 가격의 글로벌 인증(CE/CB/SEMKO)
