열 자기식 조절식 MCCB
Model:DAM1 Series
40년 이상의 경험을 보유한 전문 제조업체인 Shanghai DADA Electric의 고품질 열자기식 조절식 MCCB를 구입하세요. 당사 제품은 조정 가능한 열(70–100% In) 및 자기(5–10×In) 설정으로 인증(CE, CB, ASTA)을 받았습니다. 산업용 패널의 정밀한 보호에 이상적입니다. 250A~1600A, 3P/4P, 소형 및 전 세계 규격.

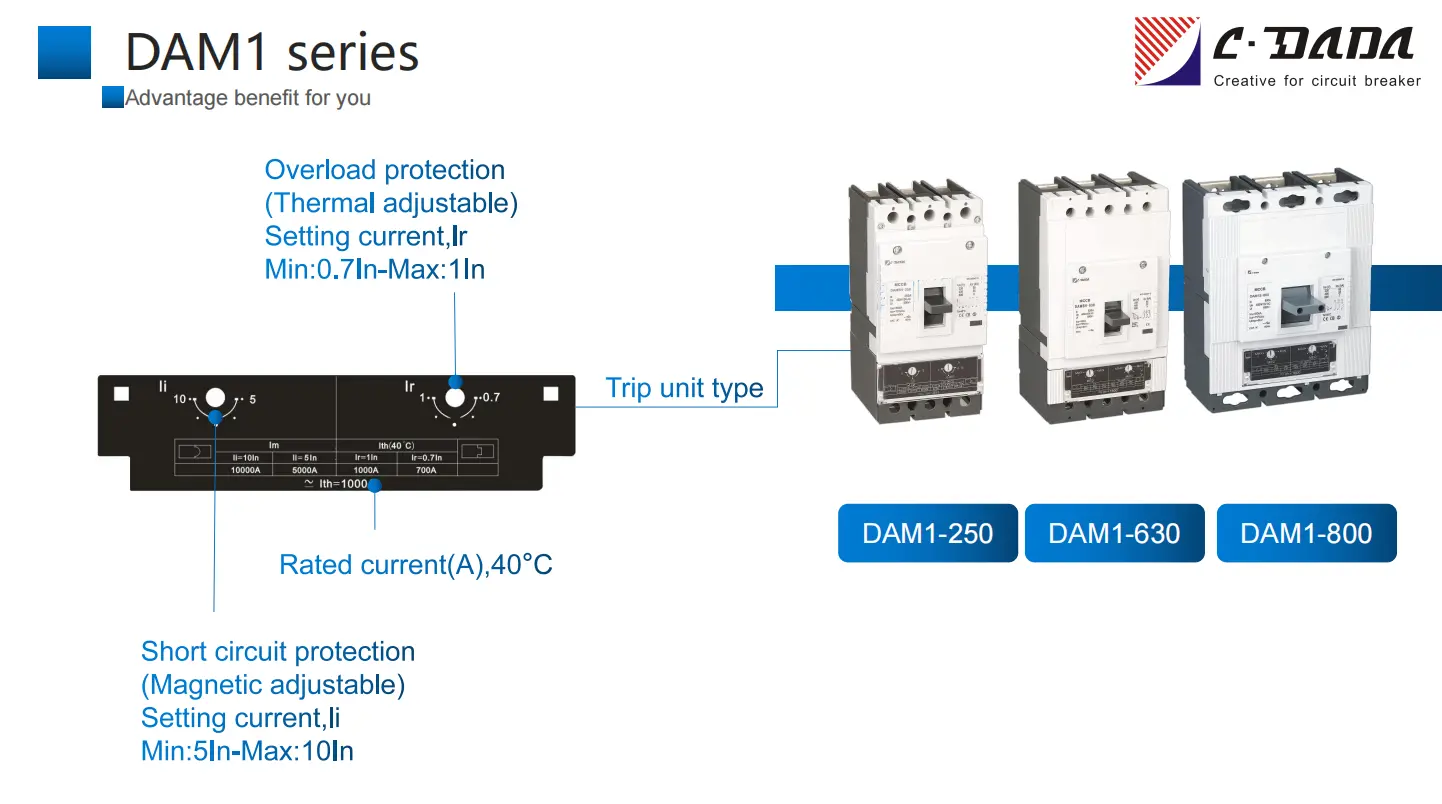

신뢰할 수 있는 공급업체인 Shanghai DADA Electric이 설계한 CDADA DAM1 시리즈 열 자기식 조절형 MCCB는 까다로운 저전압 애플리케이션을 위해 완벽하게 사용자 정의 가능한 과부하 및 단락 보호 기능을 제공합니다. 400V/415V에서 최대 1600A 정격의 이 3P/4P 차단기는 열(70~100% In) 및 자기(5~10×In) 트립 임계값을 독립적으로 조정하는 기능을 갖추고 있어 복잡한 배전 시스템에서 최적의 조정이 가능합니다.
CE, CB, ASTA, KEMA, SEMKO 및 RoHS 인증을 받았으며 글로벌 안전 및 환경 표준을 충족하므로 전 세계 OEM, 계약업체 및 시스템 통합업체에 이상적입니다.
장점
★ 넓은 범위: 160A ~ 1600A(AC)
★ 컴팩트한 크기
★ 조정 가능한 열 설정(70-100%)입니다.
★ 조정 가능한 자기 설정(5-10회)입니다.
★ 여행 버튼 제공을 누르세요.
★ 별도의 주 접점과 아크 접점
★ 다양한 액세서리.
주요 사양
모델: DAM1 시리즈 – 열 자기식 조절식 MCCB
유형: 배선용 차단기(MCCB)
폴란드: 3P / 4P
정격 전압(Ue): 400V / 415V AC
정격 전류 범위: 160A – 1600A
열 조정: In의 70% – 100%(과부하 보호)
자기 조정: 5× – 10× In(단락 순간 트립)
인증: CE, CB, ASTA, KEMA, SEMKO, RoHS
|
사진 |
모델 |
암호 |
ICU(KA) |
IC(KA) |
정격전류 -에 |
우이(V) |
우에(V) |
폴 |
유임프(V) |
|
|
DAM1-250 |
N |
35 |
26.25 |
63 - 80-100-125 - 160(180) - 200(225) - 250(320)A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
65 |
48.75 |
|||||||
|
G |
85 |
51 |
|||||||
|
|
DAM1-630(400) |
N |
35 |
26.25 |
250 - 315 (350) - 400 - 500 - 630A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-800 |
N |
35 |
35 |
400 - 500 - 630 (700) - 800 -1000A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-1600 |
S |
65 |
50 |
800 -1000 - 1250 - 1600A |
750V |
400V |
3P / 4P |
8000 |
|
H |
85 |
50 |
|||||||
|
G |
100 |
50 |
● Icu:O-t-CO 테스트(O:개방 동작, CO:닫힘-개방 동작,t:대기 시간)
● Ics:O-t-CO-t-CO 테스트(O:개방 동작, CO:닫힘-열림 동작,t:대기 시간)

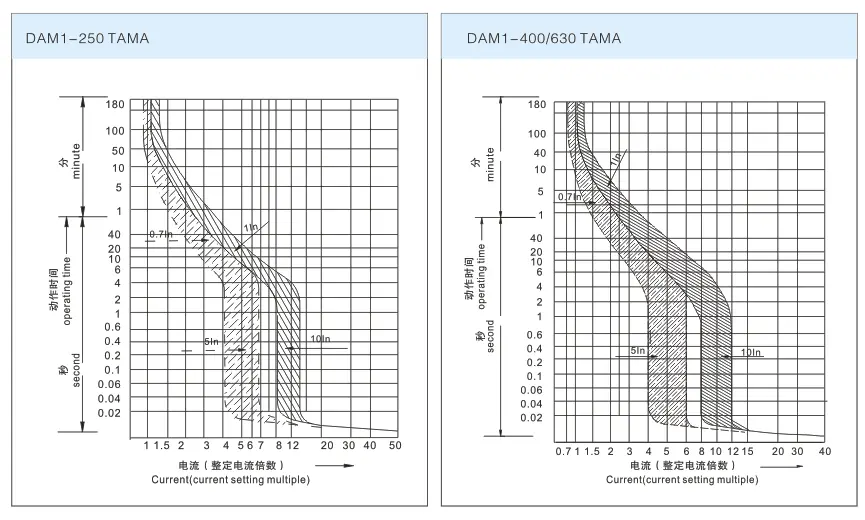

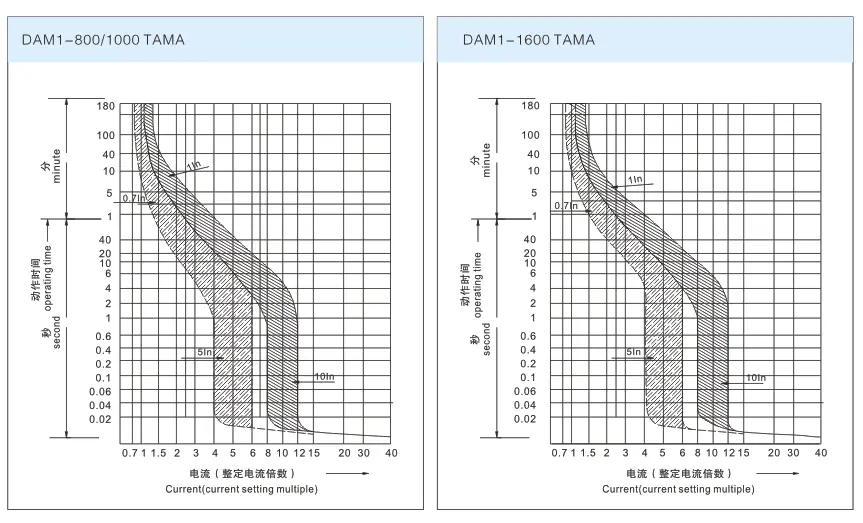

TAMA MCCB의 특성 곡선.
CDADA를 선택하는 이유는 무엇입니까?
★ 정밀공학
고정 트립 곡선이 있는 표준 MCCB와 달리 CDADA의 열자기 조정 가능 설계를 통해 엔지니어는 케이블 등급 및 다운스트림 장비에 맞게 보호 기능을 미세 조정할 수 있어 불필요한 트립을 줄이고 시스템 선택성을 향상시킬 수 있습니다.
★ 글로벌 규정 준수, 현지 지원
ASTA(영국), KEMA(네덜란드), CE(EU), CB(글로벌) 및 RoHS 인증을 획득한 CDADA 제품은 상하이의 신속한 기술 지원을 통해 60개 이상의 국가에서 허용됩니다.
★ 좋은 소재의 장점
우리는 공급업체와 원자재에 대해 엄격한 관리 시스템을 갖추고 있습니다. 우리는 일반적으로 회로 차단기에 최고 품질의 재료를 선택합니다.

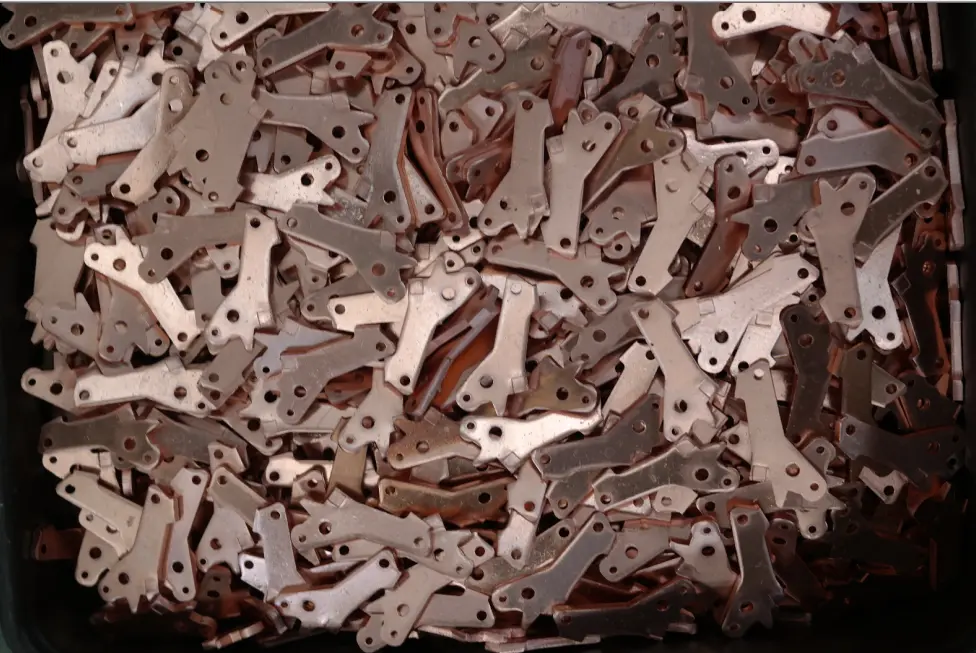

1) 구리 사용 T2>99.9%,

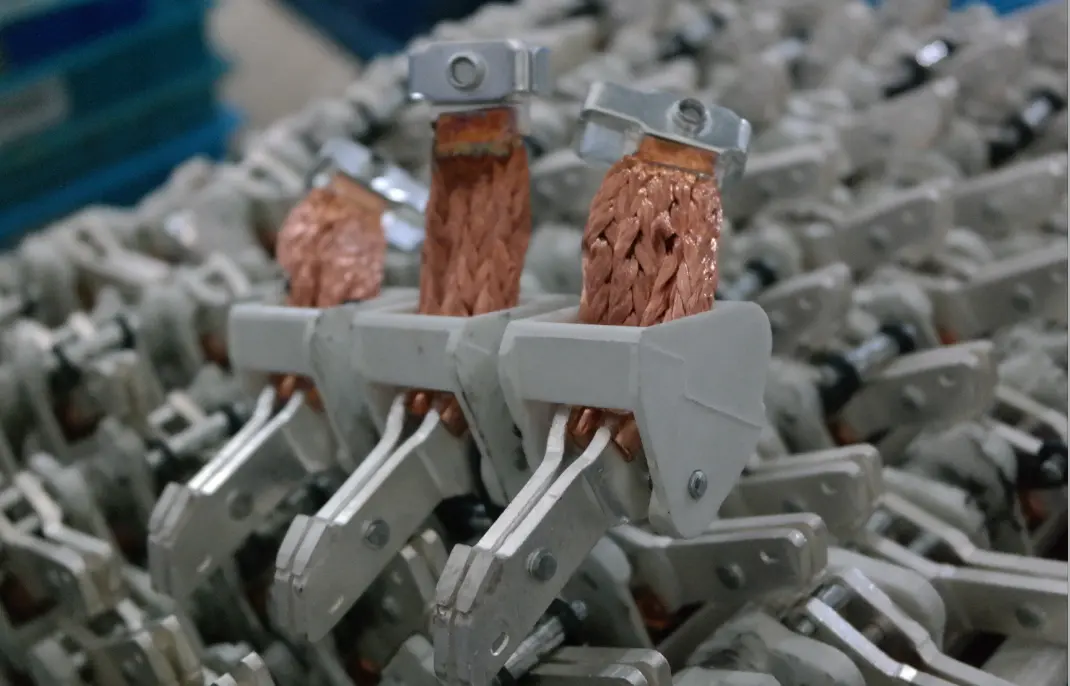

2) 은접점 (이동점:50%, 정지점:85%) ,
3) 센터 샤프트는 BMC-1(유리섬유:25%, 최고수지, 최고강도)을 사용하였습니다.
4) 커버 및 본체 BMC(유리섬유:22%, 수지 강화, 고강도)
★ OEM 및 개조 친화적
컴팩트한 크기로 인해 패널 재설계 없이 기존 차단기를 직접 교체할 수 있습니다. 모듈식 액세서리는 향후 업그레이드를 단순화합니다.
✅ 비용 효율적인 보호
조정 기능 덕분에 여러 개의 고정 정격 차단기를 비축할 필요가 없습니다. 하나의 CDADA DAM1 장치가 여러 부하 시나리오를 처리합니다.
일반적인 애플리케이션
★ 산업용 모터 제어 센터(MCC) – 트립 없이 모터 시동 전류 일치
★ 데이터 센터 PDU 패널 – IT 로드 프로필과 조정
★ 재생 가능 에너지 시스템 – 다양한 태양광/풍력 출력 조건에 적응
★ 해양 및 해양 플랫폼 – 열악한 환경에서도 안정적인 작동
★ 상업용 건물 변전소 – HVAC, 엘리베이터, 조명에 대한 보호 최적화
자주 묻는 질문(FAQ)
Q1: DAM1 MCCB에서 "열자기 조절 가능"은 무엇을 의미합니까?
A1: 이는 과부하(열) 및 단락(자기) 트립 임계값을 모두 수동으로 조정할 수 있음을 의미합니다.
● 열적: 정격 전류(In)의 70%~100%
● 자기: 5~10배 이를 통해 특정 애플리케이션에 대한 맞춤형 보호 곡선이 가능합니다.
Q2: 250A 열자기 MCCB를 3P 구성으로 사용할 수 있습니까?
A2: 예. 160A부터 1600A까지 모든 DAM1 조정 가능 모델은 3P 및 4P 버전으로 제공됩니다.
Q3: 여행 설정을 어떻게 조정하나요?
A3: 전면 패널에 있는 두 개의 외부 다이얼 또는 나사 슬롯을 사용하십시오. 하나는 열용("Ir" 표시)이고 다른 하나는 자기용("Im" 표시)입니다. 분해가 필요하지 않습니다.
Q4: 실제 결함을 발생시키지 않고 차단기를 테스트할 수 있습니까?
A4: 예. 내장된 푸시-투-트립 버튼은 유지 관리 중 기능 검증을 위해 트립 조건을 시뮬레이션합니다.
Q5: 다른 중국 MCCB 브랜드 대신 CDADA를 선택하는 이유는 무엇입니까?
A5: CDADA의 장점은 다음과 같습니다.
● 진정한 이중 조정 기능(많은 경쟁업체가 열 조정만 제공함)
● 국제 인증(CCC뿐만 아니라)
● 일관된 품질관리(ISO 9001 인증공장)
● 글로벌 프로젝트에 대한 영어 기술 문서
