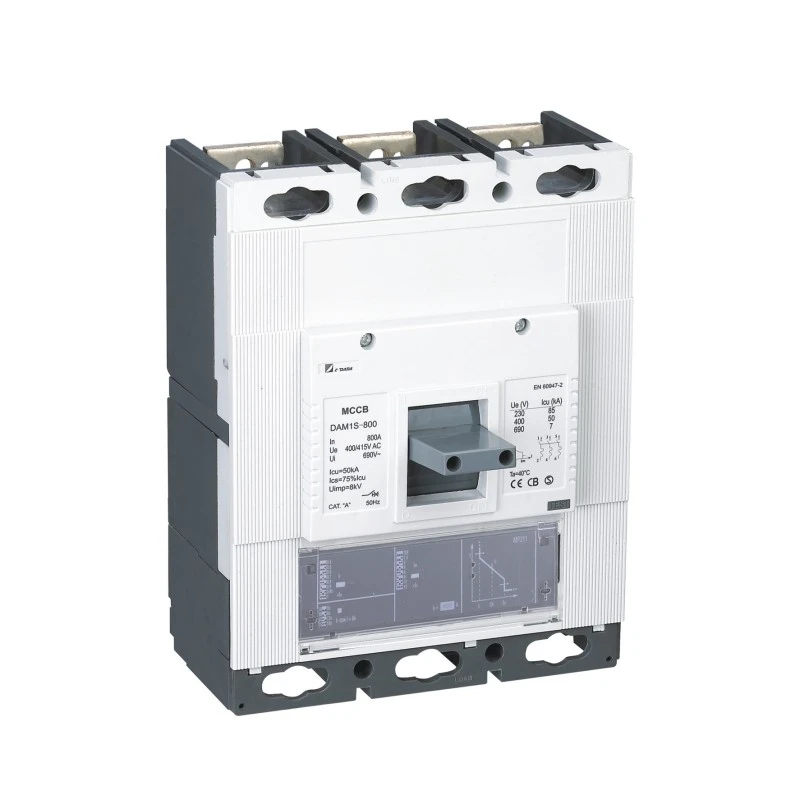

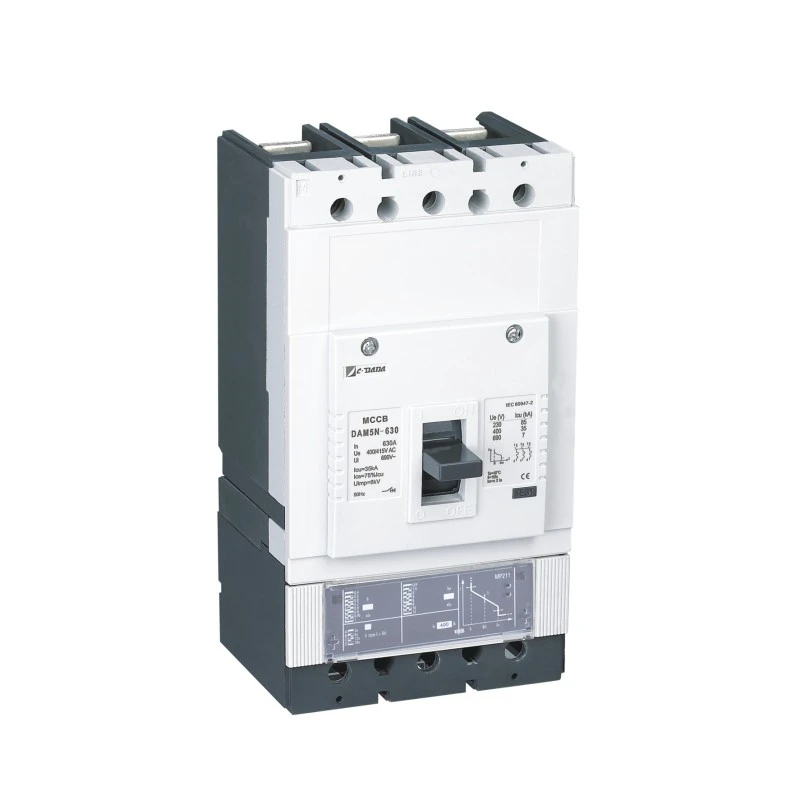

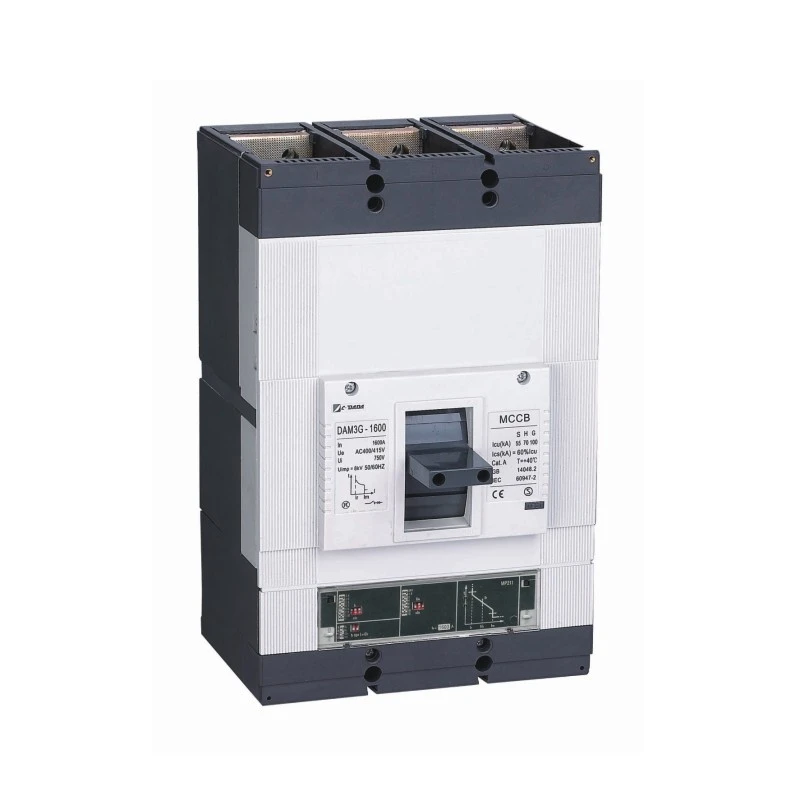

전자식 배선용 차단기

정밀성, 지능성 및 신뢰성을 요구하는 현대 전력 시스템을 위해 Shanghai DADA Electric CO., LTD.의 전자식 몰드 케이스 회로 차단기. 저전압 보호의 새로운 표준을 제시합니다. 기존의 열자기 차단기와 달리 이 지능형 MCCB는 마이크로프로세서 기반 전자 트립 장치를 사용하여 매우 정확하고 프로그래밍 가능한 과전류 보호 기능을 제공하며 주변 온도 변동에 영향을 받지 않습니다.

40% ~ 100% In(열) 및 1.5× ~ 12× In(자기)의 조정 가능한 설정을 통해 데이터 센터, 산업 플랜트, 병원 및 재생 에너지 시스템의 복잡한 조정을 위한 탁월한 유연성을 제공합니다. 400V/415V에서 100A~1600A 정격을 제공하는 이 제품은 컴팩트한 디자인과 고급 기능을 결합하고 전자 장치에 오류가 발생하더라도 극심한 오류 발생 시 오류 방지 직접 트립 기능을 포함합니다.

주요 사양

모델: CDADA DAM2 / DE 시리즈 (전자형 배선용 차단기)

유형: 전자 성형 케이스 회로 차단기

폴란드: 3P / 4P

정격 전압(Ue): 400V / 415V AC

정격 전류(In): 100A – 1600A

트립 유닛: 마이크로프로세서 기반 전자 릴리스

열 조정(Ir): In의 40% – 100%

자기 조정(Im): 1.5× – 12× In

장점

★ 넓은 범위: 100A~1600A(AC)

★ 컴팩트한 크기

★ 조정 가능한 온도 설정(40-100%)입니다.

★ 조정 가능한 자기 설정(1.5-12배)입니다.

★ 여행 버튼 제공을 누르세요.

★ 별도의 주 접점과 아크 접점

★ 다양한 액세서리.

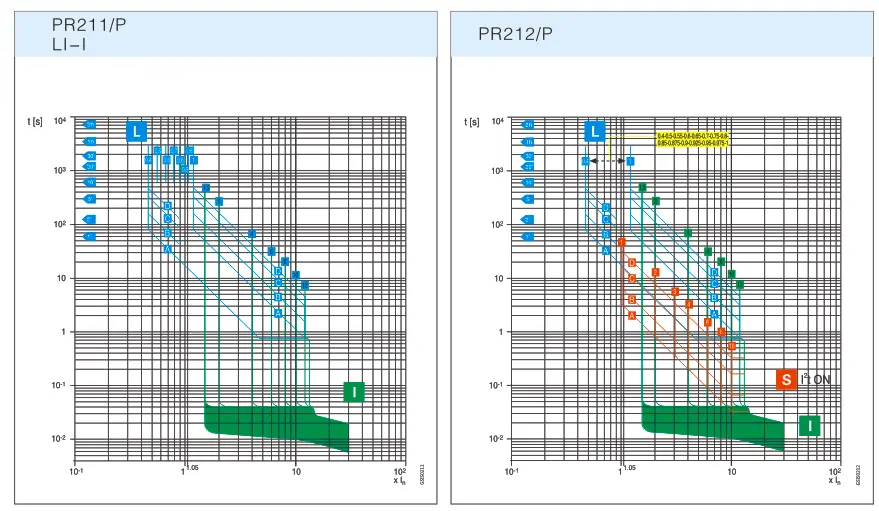

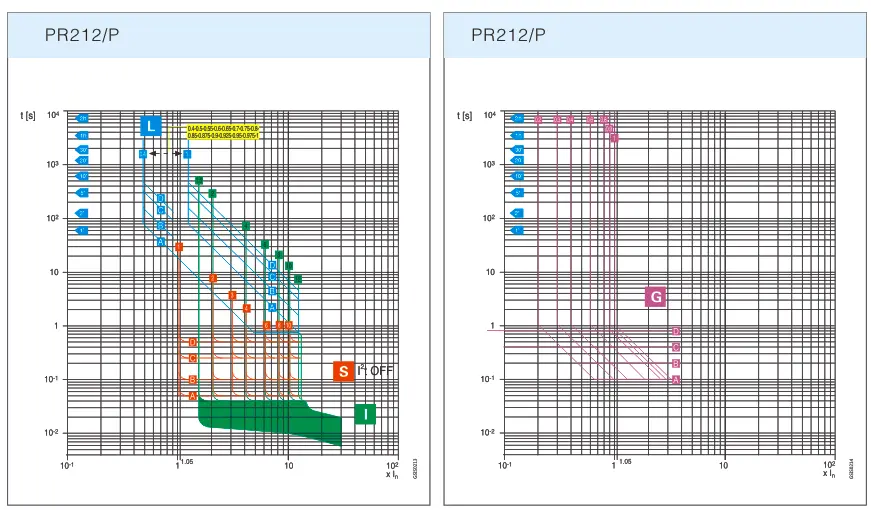

전자 방출 특성 곡선

전기적 매개변수

표 1 PR211 유형

S.No.

기능

설정

유형

PR211

PR211

PR211

PR211

공장 초기화

폴란드

3피

3피

3피

3피

등급(A)

250

400

800

1600

1

L

과부하 전류 설정(A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0인치

2

과부하 전류 설정 시 시간 지연

3에스,6에스,12에스,18에스

3에스,6에스,12에스,18에스

3에스,6에스,12에스,18에스

3에스,6에스,12에스,18에스

3S

3

I

순시전류 설정

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

10인치

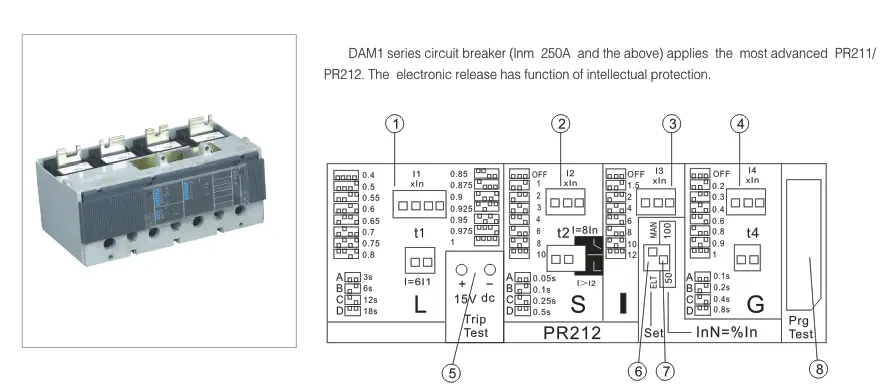

표 2 PR212 유형

S.No.

기능

설정

유형

PR212

PR212

PR212

PR212

공장 초기화

폴란드

3피

3피

3피

3피

등급(A)

250

400/630

800

1600

1

L

과부하 전류 설정(A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0인치

2

과부하 전류 설정 시 시간 지연

3에스,6에스,12에스,18에스

3에스,6에스,12에스,18에스

3에스,6에스,12에스,18에스

3에스,6에스,12에스,18에스

3S

3

S

단락 - 회로 전류 설정(A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10,OFF)×In

(1, 2, 3, 4, 6, 8, 10,OFF)×In

(1, 2, 3, 4, 6, 8, 10,OFF)×In

6인치

4

단락 전류 설정 시 시간 지연

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

순시전류 설정

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12,OFF)xIn

10인치

6

G

지락 전류 설정(A)

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, 꺼짐)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, 꺼짐)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, 꺼짐)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, 꺼짐)xIn

1.0인치

7

지락 설정 시 시간 지연

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

전기 또는 전자 매개변수 세트 선택

기능 설정(ELT/MAN 전환)

9

제로 라인의 딥 스위치 매개변수 설정에 사용됩니다.

InN=%In, 스위치 50/100

10

접속 측정 장치용 소켓

패널 소켓

CDADA 전자 MCCB를 선택하는 이유는 무엇입니까?

★ 단순한 자동화가 아닌 진정한 지능
마이크로프로세서는 전류 파형을 지속적으로 분석하여 열이나 노화로 인한 드리프트 없이 정밀한 반한시, 한정시 및 순간 보호를 가능하게 합니다.

★ 안전 설계
전자 회로에 오류가 발생하더라도 직접 전자기 래치는 심각한 단락 중에 차단기가 작동하도록 보장하여 IEC 60947-2 안전 이중화 요구 사항을 충족합니다.

★ 뛰어난 코디네이션
매우 넓은 조정 범위(40~100% Ir, 1.5~12× Im)를 통해 업스트림/다운스트림 장치와의 완벽한 조정이 가능하여 정전 구역이 최소화됩니다.

★ 미래 보장형 인프라
빌딩 관리 시스템(BMS) 또는 스마트 그리드에 통합하기 위한 옵션 통신 모듈(Modbus RTU, Profibus)과 호환됩니다.

★ 글로벌 품질, 경쟁력 있는 가격
국제 인증을 획득하고 상하이에서 ISO 9001에 따라 제조되어 아시아 비용 효율성과 유럽 수준의 성능을 제공합니다.

★ 우리는 제품 개발, 개선 및 맞춤화에 초점을 맞춘 15명의 엔지니어로 구성된 전담 팀을 보유하고 있습니다.

이상적인 애플리케이션

데이터 센터: 정밀한 선택적 트리핑으로 계단식 오류 방지

병원: 생명 유지 시스템을 위한 무정전 전력 보장

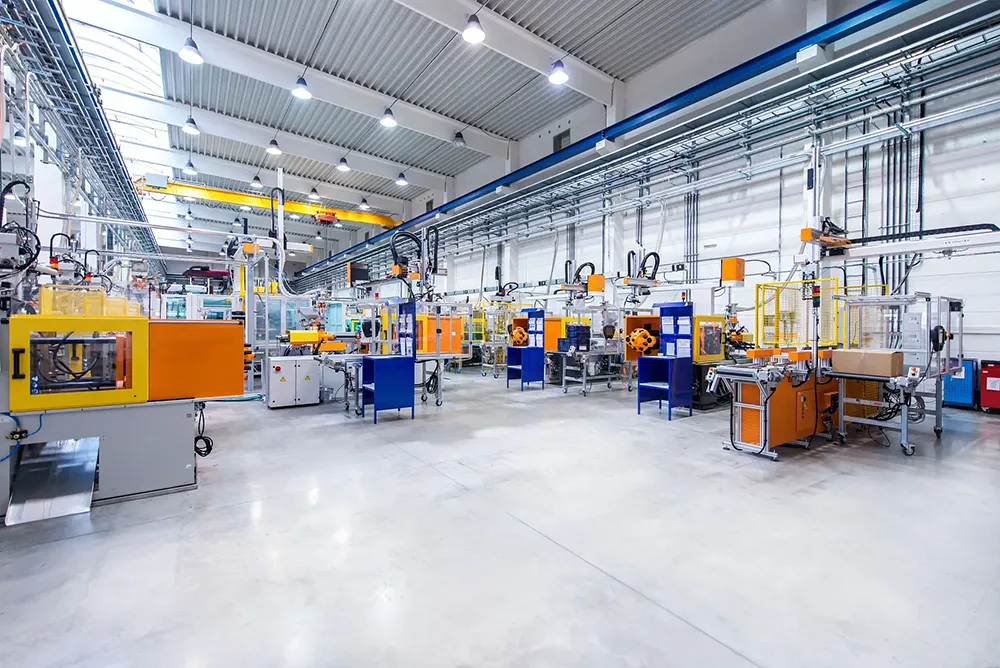

산업 자동화: VFD, 소프트 스타터 및 로봇 공학과의 조정

태양광/풍력 발전소: 다양한 발전 프로필에 적응

스마트 상업용 건물: 추가 계량기 없이 에너지 모니터링 가능

자주 묻는 질문(FAQ)

Q1: 전자식 MCCB가 열자기식 MCCB와 다른 점은 무엇입니까?

A1: 전자식 배선용 회로 차단기는 마이크로프로세서를 사용하여 전류를 분석하고 높은 정밀도로 트립을 트리거합니다. 바이메탈/솔레노이드 기반 열자기형과 달리 주변 온도의 영향을 받지 않고 더 넓은 조정 범위를 제공하며 부하 데이터 로깅을 제공할 수 있습니다.

Q2: 1600A 전자 MCCB를 4극 구성으로 사용할 수 있습니까?

A2: 예. 250A부터 1600A까지의 모든 CDADA 전자 MCCB는 3P 및 4P 버전으로 모두 제공됩니다.

Q3: 단락 중에 전자 트립 장치가 고장 나면 어떻게 됩니까?

A3: 차단기에는 기계적 백업이 포함되어 있습니다. 극한의 오류 전류(>12×In) 동안 자기 래치가 직접 개방을 트리거하여 전자 장치가 오프라인인 경우에도 안전을 보장합니다.

Q4: 실시간 전류값을 모니터링할 수 있나요?

A4: 예. 전자 트립 장치는 선택 가능한 시간 창(예: 24시간) 동안 순간, 최대, 최소 및 평균 전류를 표시하므로 에너지 관리에 유용합니다.

Q5: 다른 지능형 MCCB 브랜드 대신 CDADA를 선택하는 이유는 무엇입니까?

A5: CDADA는 다음을 제공합니다.

● 진정한 이중 범위 조정 기능(많은 경쟁업체에서 Im을 10× 이하로 제한함)

● 오류 방지 기계적 백업(모든 "전자" MCCB에 이 기능이 있는 것은 아님)

● 컴팩트한 크기 - 수정 없이 기존 패널에 맞습니다.

● 강력한 글로벌 인증 포트폴리오(ASTA, KEMA, CE)

● 영어로 기술 지원을 제공하는 OEM 친화적인 가격
