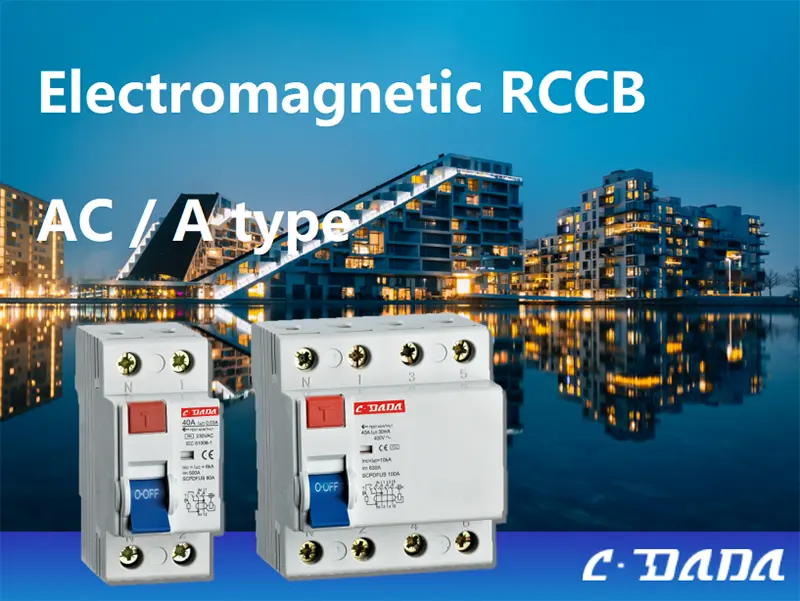

전자기 잔류 전류 차단기

신뢰성이 외부 전원에 의존할 수 없는 미션 크리티컬 안전을 위해서는 CDADA RCCB(전자기 잔류 전류 회로 차단기)를 선택하십시오. IEC 61008-1 표준에 따라 Shanghai DADA Electric CO., LTD에서 설계한 이 순수 전자기 RCCB는 전자 회로나 보조 전압 없이 작동하므로 전력 변동, 서지 또는 중성 손실에 영향을 받지 않습니다.

16A~100A의 정격 전류와 10mA, 30mA 또는 100mA의 감도를 갖춘 2P(1+N) 및 4P(3+N) 구성으로 제공되는 이 제품은 오염되거나 습도가 높거나 불안정한 그리드 환경에서 오류 없는 지락 보호 기능을 제공합니다.

6kA 조건부 단락 정격, 난연성 수입 하우징 및 접촉 위치 표시기를 갖춘 CDADA 전자기 RCCB는 절대적인 기계적 신뢰성이 가장 중요한 산업 현장, 농촌 인프라 및 수출 패널에서 신뢰를 받습니다.

주요 사양

유형: 전자기 RCCB(전자 장치 없음, 보조 전원 필요 없음)

표준: IEC 61008-1

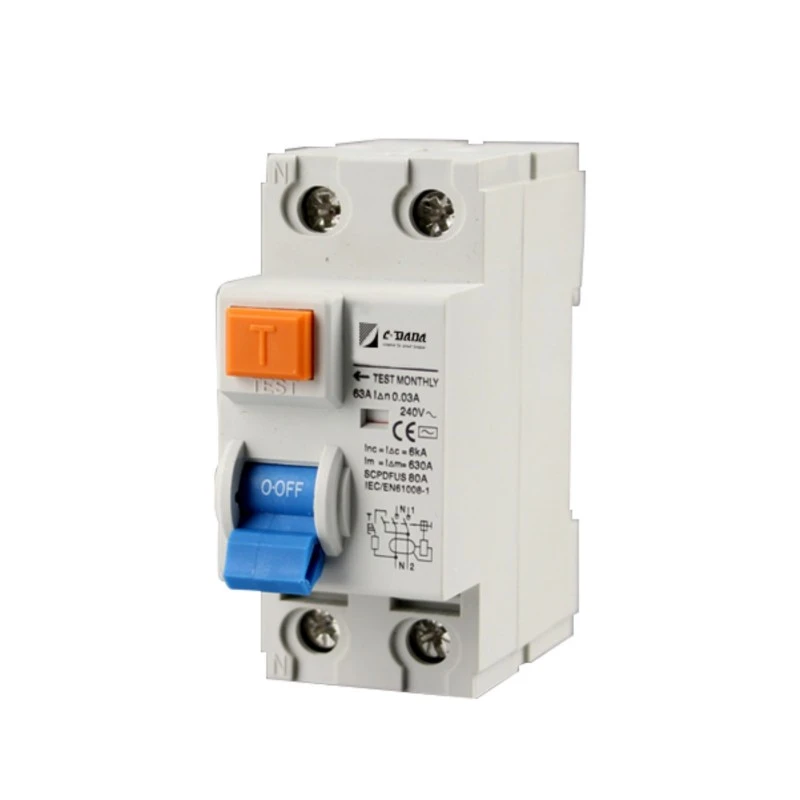

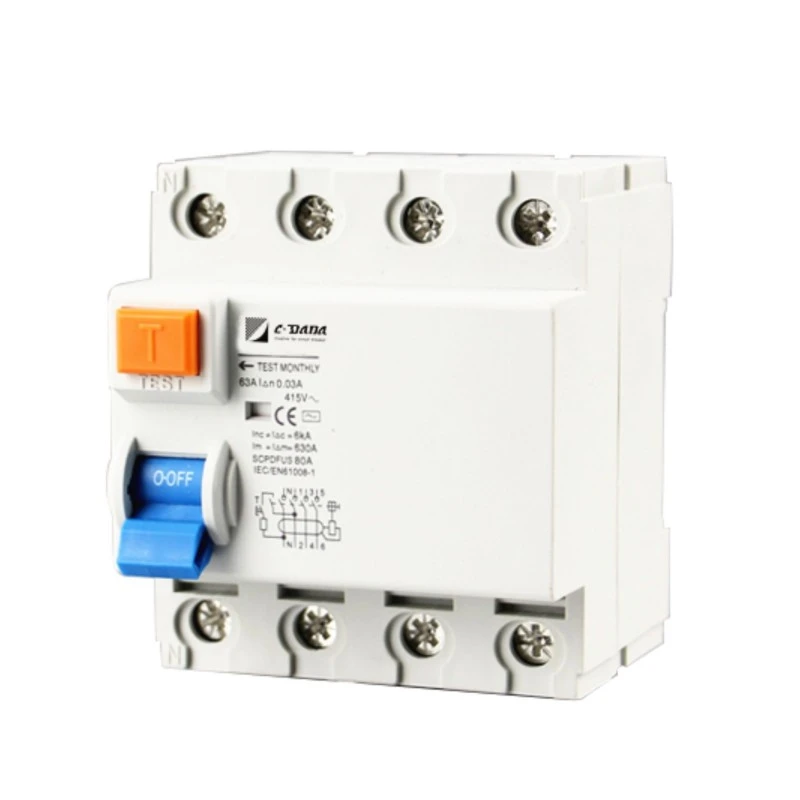

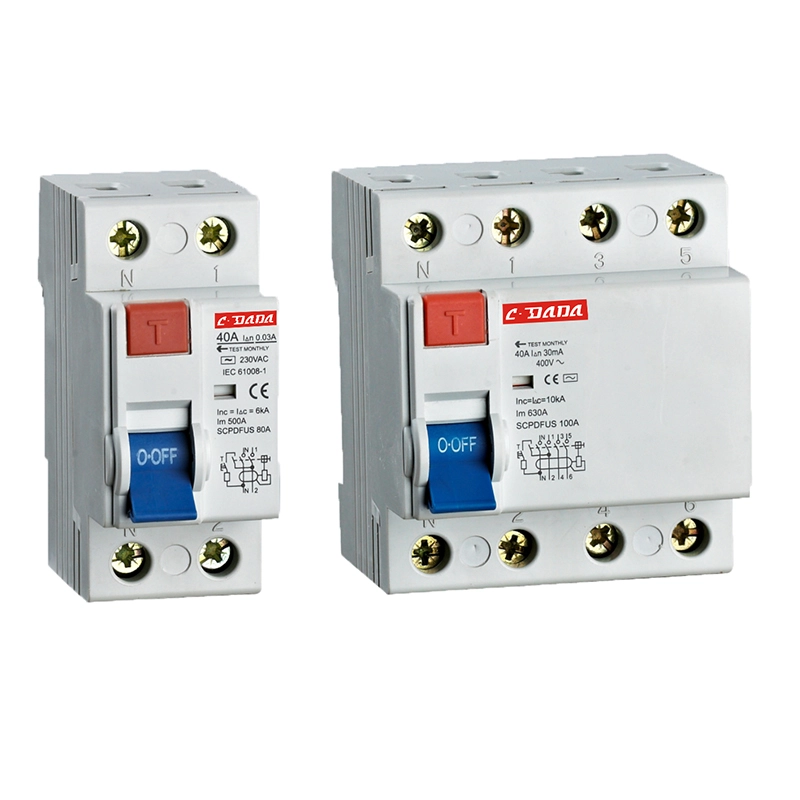

극: 2P(1+N) 또는 4P(3+N)

정격 전류(In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

정격 전압:

2P: 240V AC

4P: 240/415V AC

감도(IΔn): 10mA, 30mA, 100mA

비트리핑 전류: 0.5 × IΔn

IΔn에서의 트립 시간: ≤ 0.1초

제작 및 차단 용량(I₄m):

500A(40A 이하)

630A(≥ 63A)

조건부 단락 전류(Inc): 6kA

임펄스 내전압(Uimp): 6000V

보호 등급: IP20

장착: 35mm DIN 레일, 45mm 폭

터미널: 핀 유형, 최대 35mm²의 케이블 지원

하우징: 난연성, 내열성, 충격 방지 수입 플라스틱

작동 온도: 오염되거나 가혹한 환경에 적합

시각적 표시기: 접촉기 상태 표시기(ON/OFF 상태 표시)

트립 메커니즘: 순수 전자기 방출 – 라인에 전압이 없어도 작동

CDADA 전자기 RCCB를 선택하는 이유는 무엇입니까?

★ 공급 전압에 대한 의존성 없음

전자 RCCB와 달리 전자기 잔류 전류 회로 차단기는 보조 전원이 필요하지 않습니다. 중성선이 끊어지거나 전압이 붕괴되거나 정전 중에도 안정적으로 트립됩니다.

★ 혹독한 조건에서도 탁월한 신뢰성

특수 터미널 설계와 고급 소재는 먼지가 많거나 습하거나 부식성 환경에서 안정적인 성능을 보장하므로 농장, 터널 및 실외 캐비닛에 이상적입니다.

★ 본질적으로 안전 설계

반도체 없음 = 노화 없음, 소프트웨어 결함 없음, EMI 감도 없음. 수십 년 동안 입증된 기계-자기 물리학입니다.

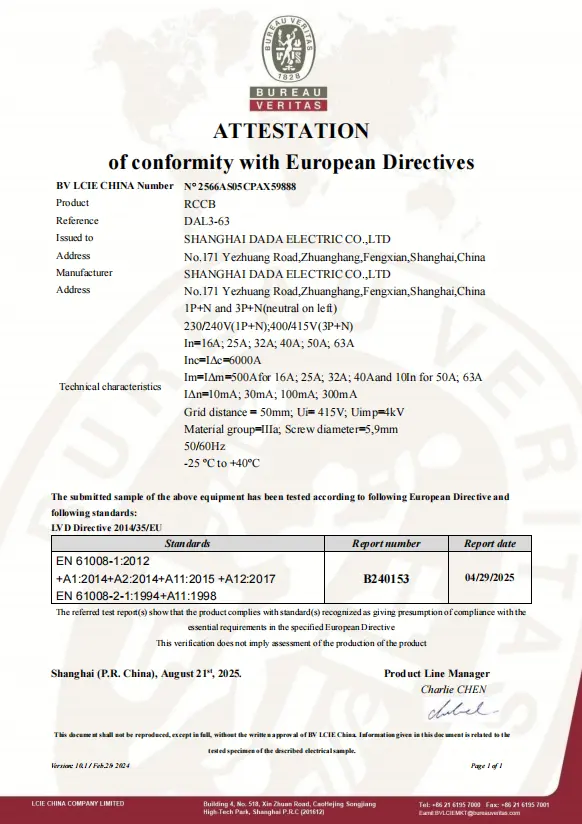

★ 글로벌 표준 준수

IEC 61008-1을 완벽하게 준수하며 강력하고 유지 관리가 필요 없는 보호가 필요한 국제 프로젝트에 적합합니다.

★ 명확한 운영 피드백

내장된 접점 위치 표시기를 통해 즉각적인 시각적 확인이 가능하며 이는 안전 감사 및 유지 관리에 매우 중요합니다.

★ 고객의 기밀을 존중하면서 당사는 주요 프로젝트 및 현지 시장에 제품을 공급하는 전 세계 수많은 유통업체 및 OEM 파트너에게 서비스를 제공합니다.

★ 저희 영업 및 엔지니어링 팀은 근무 시간 24시간 이내에 모든 기술 문의에 응답하기 위해 노력하고 있습니다.

일반적인 애플리케이션

농촌 전력화: 전력망이 불안정하거나 약한 지역

산업 플랜트: 높은 EMI 환경(용접기, 모터)

터널 및 광산: 습하고 오염된 환경

백업 시스템: 중립 무결성을 보장할 수 없는 경우

수출 패널: 순수한 전자기 신뢰성을 요구하는 시장(예: 아프리카 일부, 중동, 동남아시아)

자주 묻는 질문(FAQ)

Q1: A형 RCD와 AC형 RCD의 차이점은 무엇입니까? A1:

● 유형 AC: 평탄한 정현파 AC 누출(예: 히터 결함)만 감지합니다.

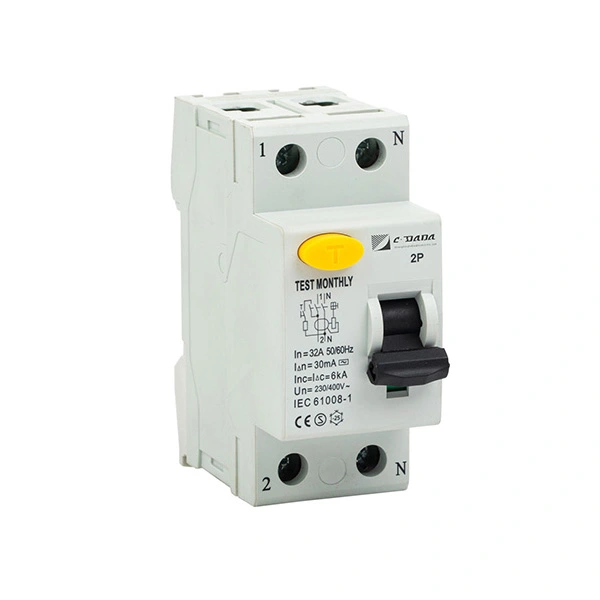

● 유형 A: AC + 맥동 DC 누출을 감지합니다(예: 휴대폰 충전기, LED 드라이버, 세탁기). → 전자 부하가 있는 최신 설치에는 유형 A가 필요합니다. CDADA는 두 가지 유형을 모두 제공하므로 애플리케이션 요구 사항을 확인하세요.

Q2: 전자 RCCB와 전자기 RCCB의 차이점은 무엇입니까?

특징	전자 RCCB	전자기 RCCB
필요한 전력	예(라인 전압 필요)	아니요 – 0V에서 작동
중립 의존성	중립이 깨지면 실패합니다.	여전히 중립 없이 작동합니다.
EMI 감도	모터/VFD 근처에서 거짓 트립 가능	EMI에 면역
비용	낮추다	약간 높음
사용 사례	안정적인 도시 그리드	가혹한 시스템, 시골 지역 또는 중요한 시스템

Q3: 이 전자기 RCCB는 30mA 개인 보호를 지원합니까?

A3: 예. 10mA, 30mA, 100mA로 제공됩니다. 30mA 버전은 생명을 구하는 충격 방지를 위한 IEC 요구 사항을 충족합니다.

Q4: TT 접지 시스템에 사용할 수 있습니까?

A4: 물론이죠. 실제로 전자기 RCCB는 TT 설정에 없거나 높은 임피던스가 있을 수 있는 안정적인 중성 기준에 의존하지 않기 때문에 TT 시스템에서 선호됩니다.

Q5: 전자기 잔류 전류 회로 차단기에 CDADA를 선택하는 이유는 무엇입니까?

A5: CDADA는 다음을 제공합니다.

● 진정한 IEC 61008-1 준수 전자기 설계

● 숨겨진 전자 장치 없음 - 순수 자기 작동

● 안전을 위한 고급 난연성 하우징

● 오염된 환경에서도 입증된 신뢰성

● OEM 지원: 대량 가격 책정, 인증 문서, 빠른 샘플링
