MCB 경보 및 보조 접점

Model:DAB7-FL

CDADA MCB 경보 및 보조 접점(DAB7-63 차단기용 이중 기능 모듈)을 구입하세요. 2개의 전송 접점(보조 + 알람)을 하나의 소형 장치에 결합합니다. 패널의 원격 상태 모니터링 및 오류 신호에 이상적입니다. 간편한 왼쪽 스냅온 설치. 직영공장으로 OEM/도매 가격 가능합니다.

문의 보내기

제품 설명

CDADA는 40년 이상의 경험을 보유한 제조업체이자 공급업체입니다. 우리는 너무 늦을 때까지 패널 운영자가 트립된 차단기를 놓치는 프로젝트를 너무 많이 보았습니다. 이것이 바로 우리가 CDADA MCB 경보 및 보조 접점(DAB7-FL)을 설계한 이유입니다. 차단기 위치(ON/OFF)와 트립 이유(과부하/단락)라는 두 가지 중요한 신호를 하나의 모듈에서 제공하는 스마트하고 공간 절약형 솔루션입니다.

당사의 조언: 제어 시스템이 수동 끄기와 오류 트립을 구별해야 하는 경우 이를 지정해야 하는 액세서리입니다. 표준 보조 접점만으로는 차이를 알 수 없지만 당사의 접점은 차이를 알 수 있습니다.

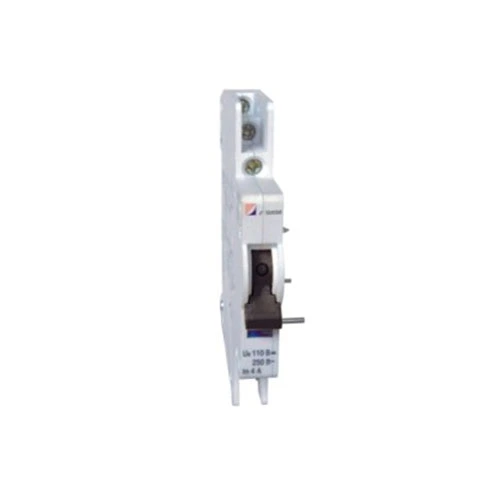

Mcb Alarm And Auxiliary Contact

이중 기능 설계: 하나의 모듈, 두 개의 신호

CDADA MCB 경보 및 보조 접점은 영리한 기계식 선택기가 있는 두 개의 독립적인 전환 접점을 갖추고 있습니다.

★ "A"의 노란색 표시기: 두 접점 모두 보조 접점으로 작동 → MCB ON/OFF 상태 신호

★ "AL"의 노란색 표시기:

★ 왼쪽 접점 = 보조(ON/OFF 상태)

★ 우측접점 = 알람(MCB가 고장으로 인해 트립되는 경우에만 동작)

★ 이는 다음과 같이 연결할 수 있음을 의미합니다.

★ "전원 켜짐"을 나타내는 녹색 표시등

★ "오류 경보"를 트리거하는 빨간색 표시등 또는 PLC 입력

★ DAB7-63 MCB의 단일 추가 기능 모듈에서 모든 것이 가능합니다.

기술 사양

매개변수	값
호환 MCB	CDADA DAB7-63 시리즈 전용(1P–4P)
연락 유형	전환(전환) 접점 2개 그룹
전기 등급
	• AC-12: 230V AC, 2A
	• AC-15: 230V AC, 1A
	• DC-12: 11 0V DC, 0.5A
장착 위치	MCB의 왼쪽
설치	양면 테이프 + 옵션 DIN 레일 클립으로 고정됨
기계적 링크	직접 구동 샤프트 커플링 - 외부 레버가 필요하지 않음

중요: 이 액세서리는 독립형으로 사용할 수 없으며 DAB7-63 MCB에 직접 장착해야 합니다.

설치 안내서(당사 현장 엔지니어 제공)

★ 안전하고 안정적인 작동을 위해 다음 단계를 따르십시오.

★ 설치하기 전에 회로의 전원을 끄십시오.

★ 딸깍 소리가 날 때까지 DAB7-FL 모듈을 DAB7-63 MCB의 왼쪽으로 밀어 넣습니다.

★ 동봉된 양면 테이프로 고정하세요(진동 방지용).

★ 4개의 터미널에 와이어를 연결합니다(접점 그룹당 2개):

★ 보조(상태)에는 왼쪽 쌍을 사용합니다.

★ 알람용 오른쪽 쌍 사용(트립 감지)

★ 오류 경보 기능이 필요한 경우 노란색 선택기를 "AL"로 설정하십시오.

★ 테스트: MCB를 수동으로 트립합니다. 오류 트립 중에는 알람 접점만 상태를 변경해야 합니다.

★ 전문가 팁: 전선에 라벨을 명확하게 붙이세요! 많은 기술자들이 시운전 중에 보조 신호와 경보 신호를 혼동합니다.

언제 표준 보조 접점 대신 이것을 사용해야 합니까?

대본	표준 보조	CDADA 알람 + 보조
MCB가 ON/OFF되어 있는지 알아야 합니다.	✅ 예	✅ 예
왜 작동했는지 알아야 합니다(오류 및 수동 꺼짐).	❌ 아니요	✅ 예
원격 SCADA/PLC 모니터링 기능이 있는 패널	제한된 정보	전체 진단 기능
화재 경보 또는 안전 인터록 회로	충분하지 않음	코드 요구사항을 충족합니다.

일반적인 응용 분야:

★ 데이터센터 PDU 모니터링

★ 태양광 결합기 상자

★ 산업용 제어반

★ 건물관리시스템(BMS)

★ 엘리베이터 또는 HVAC 안전 회로

자주 묻는 질문

Q1: CDADA가 아닌 MCB에도 사용할 수 있나요?

A1: 아니요. DAB7-FL은 기계적 및 치수적으로 CDADA DAB7-63 차단기용으로만 설계되었습니다. Schneider, ABB 또는 Siemens MCB에는 맞지 않습니다.

Q2: 알람 접점은 실제로 어떻게 작동합니까?

A2: MCB 내부의 트립 래치 메커니즘은 열/자기 결함 트립과 수동 스위치 끄기 중에 다르게 움직입니다. DAB7-FL은 이러한 기계적 차이를 감지하고 실제 오류가 발생한 경우에만 알람 접점을 활성화합니다.

Q3: 두 접점을 모두 유선으로 연결해야 합니까?

A3: 꼭 그렇지는 않습니다. 제어 논리에 따라 보조 기능만 사용하거나 알람만 사용하거나 둘 다를 사용할 수 있습니다. 이 모듈은 유연성을 제공합니다.

Q4: DC 태양광 애플리케이션에 적합합니까?

대답4: 그렇습니다! 110V/0.5A의 DC-12 정격을 갖춘 이 제품은 PV 어레이 오류를 원격으로 감지해야 하는 태양열 스트링 모니터링에 이상적입니다.

Q5: 일반 브랜드 대신 CDADA를 선택하는 이유는 무엇입니까?

A5: 우리는 다음을 제공합니다:

● 실제 결함 식별(위치 감지뿐만 아니라)

● DAB7 MCB와의 원활한 통합 - 어댑터 플레이트 없음

● 공장에서 테스트된 기계적 커플링 – 재생 또는 누락된 신호 없음

● 현장 확인을 위한 명확한 시각적 표시기(노란색 플래그)

● 번거로움 없는 프로젝트를 위한 글로벌 인증(CE, CB, RoHS)

CDADA R&D의 최종 메모

현대 전기 시스템에서는 '켜기/끄기'만으로는 충분하지 않습니다. 지능이 필요합니다. 당사의 MCB 경보 및 보조 접점은 간단한 차단기를 진단 노드로 전환하여 보다 스마트하고 안전한 패널을 구축하는 데 도움을 줍니다. 그리고 MCB를 디자인한 팀이 제작했기 때문에 추측할 필요 없이 완벽한 시너지 효과를 얻을 수 있습니다.” — CDADA 제품 개발팀

주문할 준비가 되셨나요? 우리는 다음을 제공합니다:

● 패널 제조사를 위한 대량 할인

● 사전 조립된 MCB + DAB7-FL 장치(인력 절약)

● 무료 배선도 및 PLC 로직 예시
