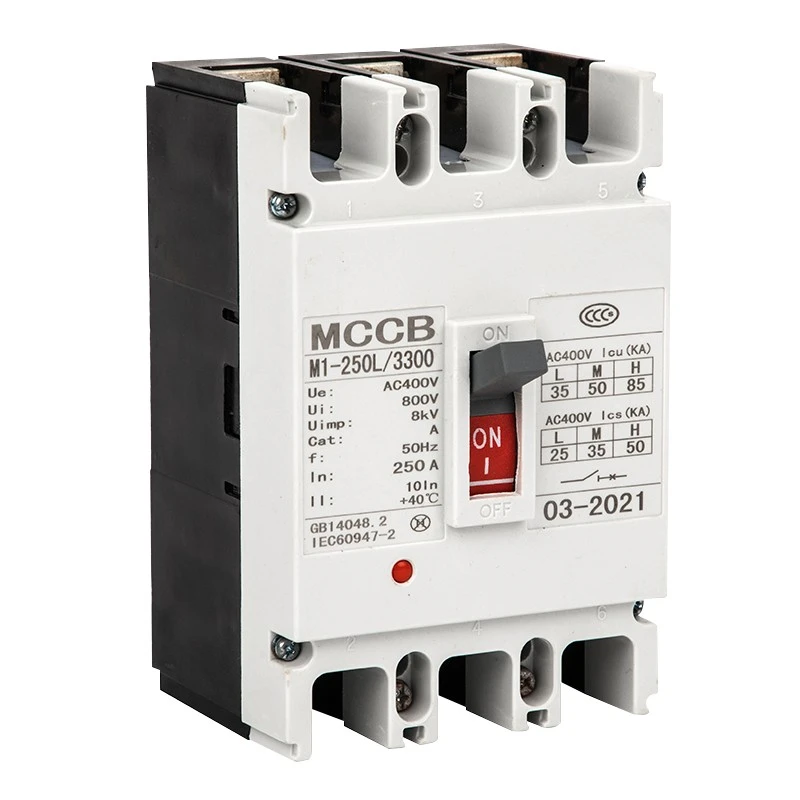

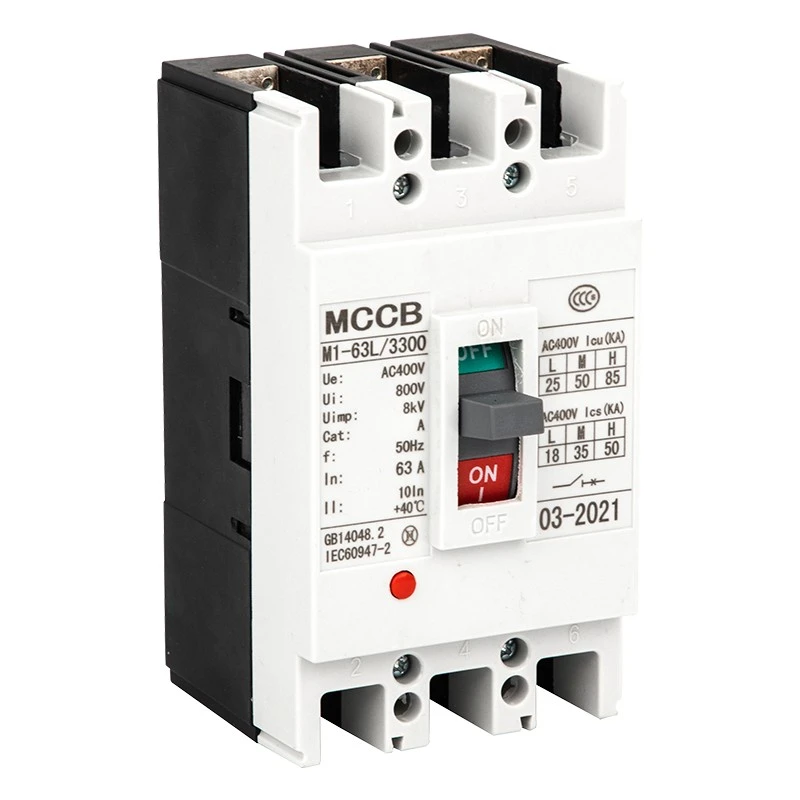

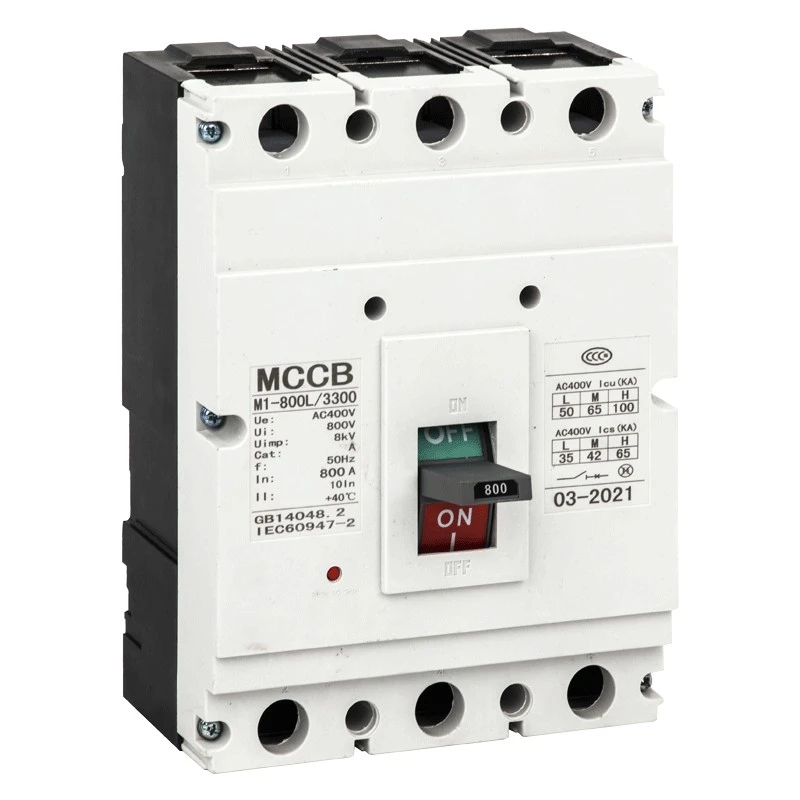

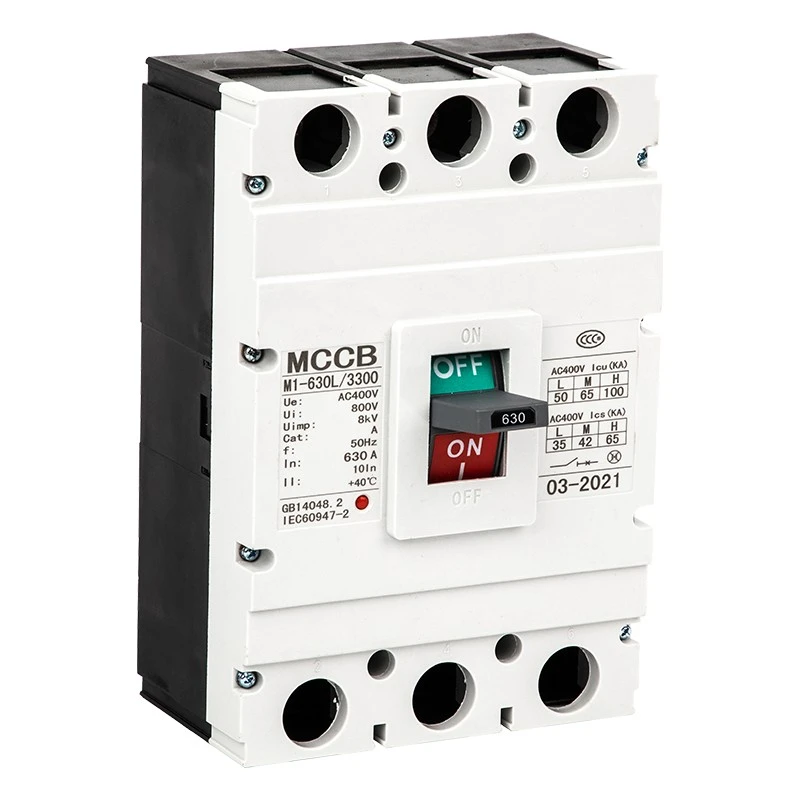

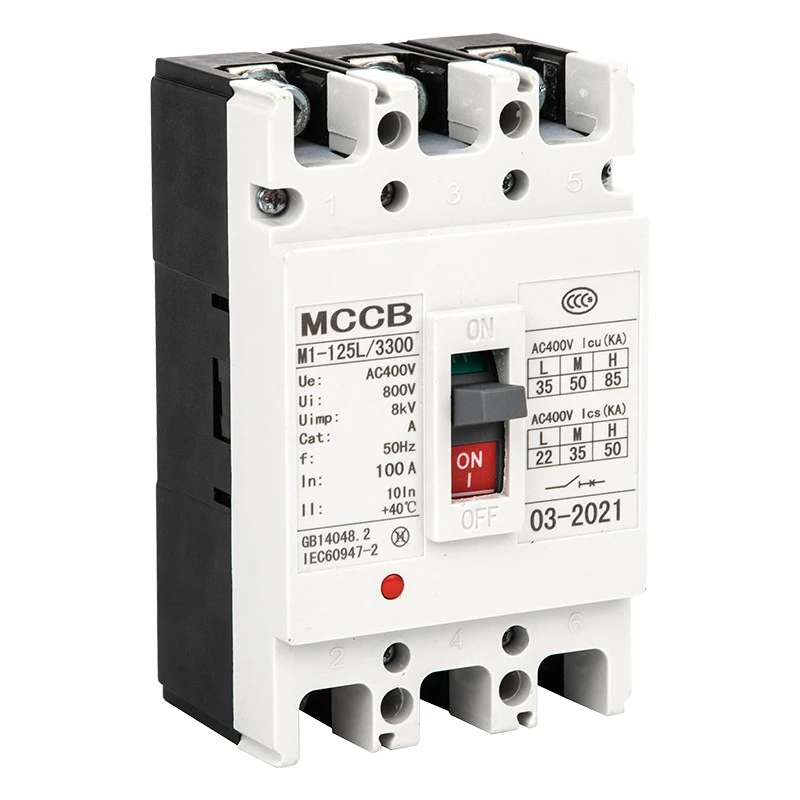

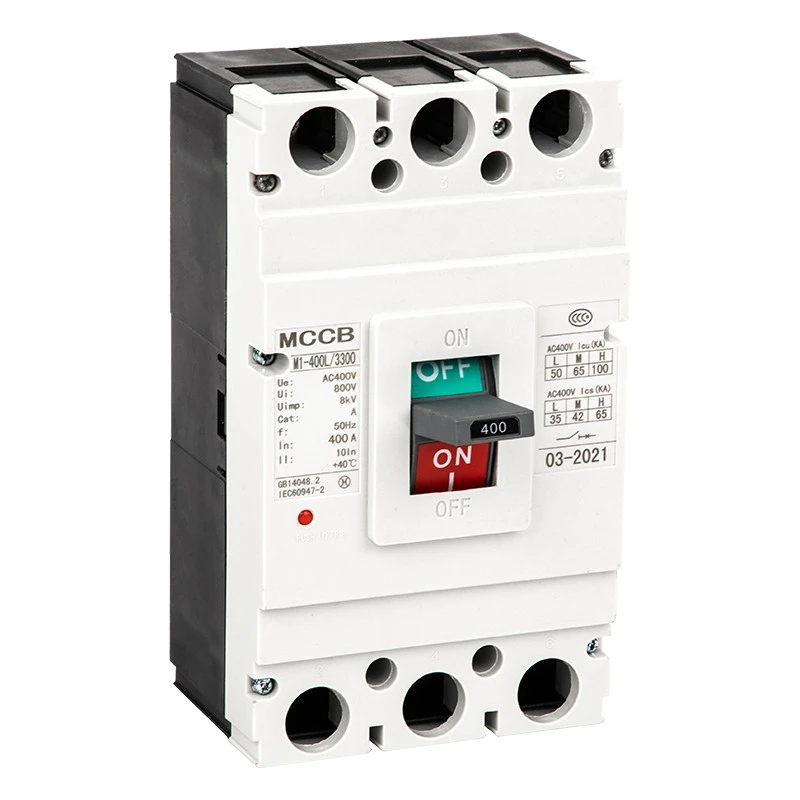

CM1 배선용 차단기
Model:DAM2 (CM1) Series
이 CDADA CM1 배선용 회로 차단기(MCCB)는 대량 조달을 위해 제작되었으며 IEC60947-2 인증 및 산업용 전력 시스템에 대한 안정적인 성능을 제공합니다. CM1 MCCB는 고강도 구조와 안정적인 트리핑 메커니즘을 사용하여 설치 및 유지 관리가 쉽습니다. 지능형 보호와 내구성 있는 설계를 결합하여 배전 및 중공업 응용 분야에서 긴 서비스 수명을 보장합니다.
이 DAM2(CM1) 시리즈 CM1 배선용 차단기는 중국의 신뢰할 수 있는 제조업체 및 공급업체인 Shanghai DADA Electric Co., Ltd.에서 생산하는 고성능 저전압 보호 장치입니다. 최대 800V의 정격 절연 전압, 400V/690V의 정격 작동 전압, 63A~1600A의 정격 전류를 제공하는 이 제품은 배전, 회로 보호, 모터 제어 및 간헐적 스위칭에 널리 사용됩니다.
이 시리즈는 수직 및 수평 설치를 지원하고 IEC60947-2 표준을 준수하며 전력 장비에 대한 완벽한 과부하, 단락 및 저전압 보호 기능을 제공합니다.
제품특징
★ 정격 절연 전압: 800V; 작동 전압: 400V/690V
★ 전류 범위: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ 차단능력 : L표준, M중, H고차단형
★ 열자기 및 전자기 이중 해제 모드
★ 수직/수평 설치, 격리 용도에 적합
★ 넓은 주변 온도 범위: -5℃~+40℃
★ 고도 ≤2000m, 오염도 3
응용
CDADA CM1 성형 케이스 회로 차단기는 공장, 건물, 데이터 센터, 발전소, 인프라, 기계 장비 및 배전 캐비닛을 포함한 산업 및 민간 배전 시스템에 널리 적용됩니다. 또한 건설, 야금, 석유화학 및 기타 산업 분야의 모터 보호, 회로 변환 및 안전한 전원 공급에도 사용됩니다.
기술적인 매개변수
★ 표준: IEC60947-2, GB14048.2
★ 주파수: AC 50Hz/60Hz
★ 폴 : 1P,2P,3P,4P
★ 방출 : 열자기(이중), 전자기(순시)
★ 순간 설정: 분포 유형 10In±20%; 모터형식 12In±20%
★ 설치방식 : 전면배선, 후면배선, 플러그인형
★ 작동방식: 수동, 전기식 작동 메커니즘
|
모델 |
폴 |
정격전류 (에이) |
정격 운영 중 전압 (다섯) |
정격 단열재 전압 (다섯) |
정격 최대 단락 - 회로 차단 용량(Icu) |
플래시오버 거리 (mm) |
||
|
테스트 전압 (다섯) |
중환자실 (카) |
IC (카) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32,40,50,63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3、4 |
50 |
35 |
|||||
|
DAM2L-100 |
3、4 |
16、20、25、32、40、 50,63,80,100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-225 |
3、4 |
100、125、140、 160,180,200,225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225、250、315、 350、400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3、4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3、4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400,500,630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3、4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3、4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630,700,800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800、1000、1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
개요 및 설치 치수
당사의 CM1 MCCB는 전면 배선, 후면 배선 및 플러그인 유형을 포함하여 63A~1600A 모델에 대한 완전한 치수 데이터를 제공합니다. 다양한 프레임 크기(63/100/225/400/630/800/1250/1600)가 표준 캐비닛 설치에 맞게 H, H1, H2 치수와 일치합니다. 수동 및 전동식 조작기구의 높이도 표준화되어 조립이 용이합니다.
액세서리 및 기능
내부 액세서리
★ 션트 릴리스: 안정적인 트리핑을 위한 70%~110% 정격 전압
★ 저전압 해제: 자동 보호를 위한 35%~70% 전압 강하
★ 보조 접점 및 경보 접점: 신호 피드백 및 오류 경보
★ 선불미터 전용 출시 : 지연트립 0.5~2초
외부 액세서리
★ 수동 조작 메커니즘
★ 전기(모터) 작동 메커니즘
★ 상 분리기, 장착 나사, 모선 키트

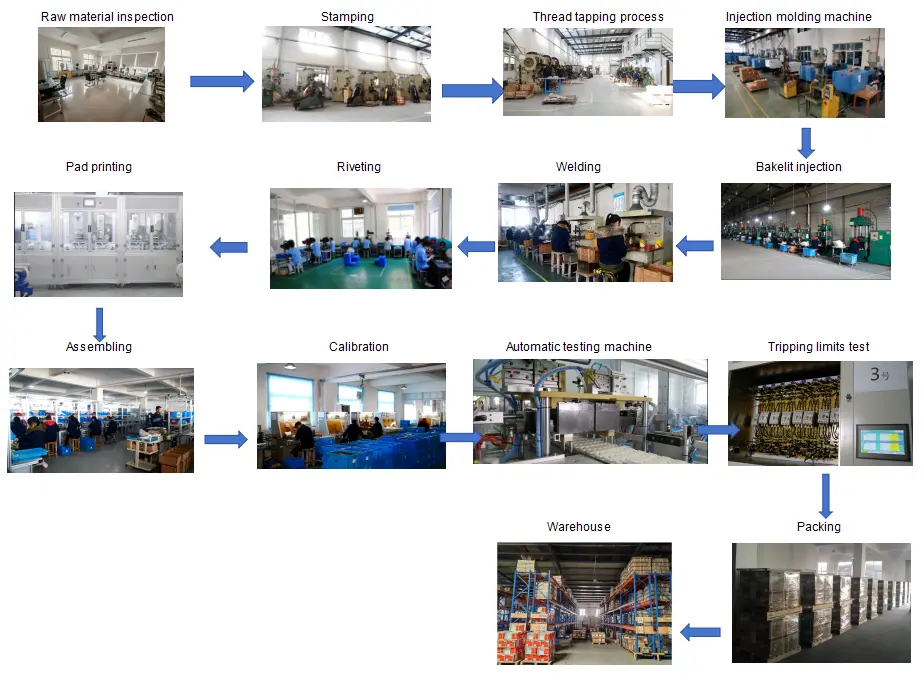

품질 관리 흐름
원자재검사 → 생산가공 → 조립라인 → 트립특성시험 → 온도상승시험 → 단락시험 → 시효시험 → 외관 및 치수검사 → 포장 → 출하전 최종검사

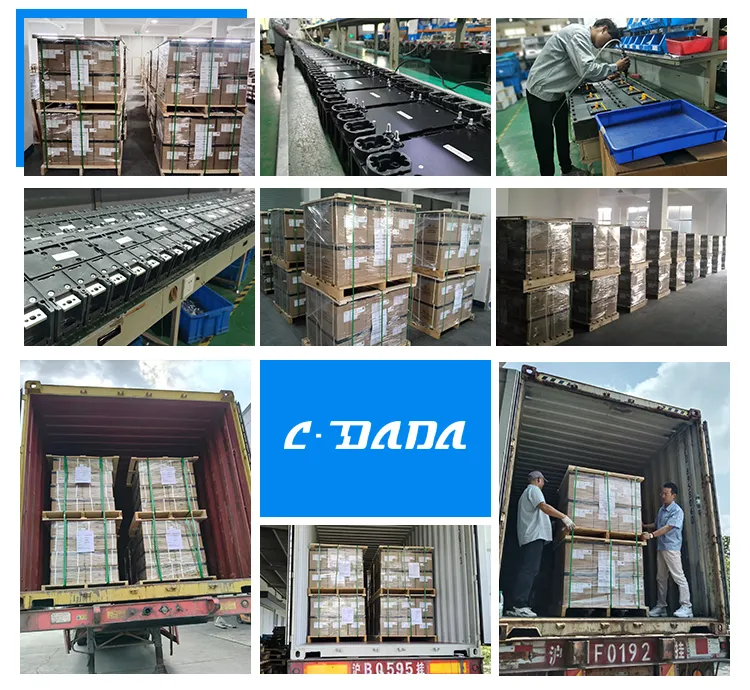

포장 및 배송
★ 안전한 운송을 위한 표준 수출용 상자 + 목재 팔레트
★ 라벨 : 모델, 전류, 극, 수량, 인증서
★ 해상, 항공, 육상 물류에 적합

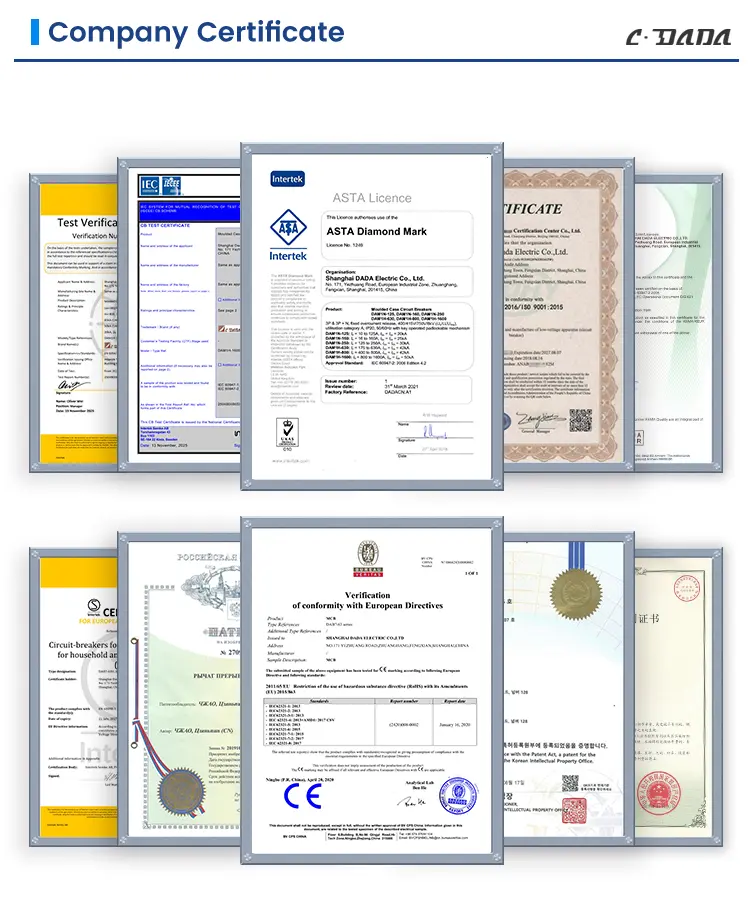

인증
IEC60947-2, GB14048.2, CE, CB, ROHS 및 기타 국제 승인.
고객 협력 사례
CDADA DAM2 시리즈 MCCB는 유럽, 동남아시아, 중동, 아프리카 및 남미의 배전 시스템 통합업체, 산업 장비 제조업체, 개폐기 공장, 건설 계약자 및 OEM 브랜드를 포함한 글로벌 고객에게 공급되었습니다. 장기 파트너를 위한 안정적인 대량 공급과 맞춤형 솔루션을 제공합니다.
